A7600E LTE Cat-1 шапка для Raspberry Pi, низкоскоростной модуль 4G, Поддержка 2G GSM / GPRS, позиционирование LBS

Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:

SIM7600A-H 4G шляпа

LTE Cat-4

В основном применяется в Северной Америке (США, CA)

SIM7600E-H 4G шляпа

LTE Cat-4

В основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее

Шапка SIM7600E LTE Cat-1

LTE Cat-1

Шляпа A7600E Cat-1/GSM/GPRS

SIM7600SA-H 4G шляпа

LTE Cat-4

В основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке

Шапка SIM7600CE 4G

LTE Cat-4

В основном применяется в Китае и некоторых странах Юго-Восточной Азии

SIM7600CE-CNSE 4G шляпа

A7600C1 кошка-1/GSM/GPRS шляпа

LTE Cat-1

SIM7600G-H 4G шляпа

LTE Cat-4

Глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

Поддержка LTE Cat-1 / 2G связи и позиционирования LBS

На основе A7600E

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano

Поддерживает протоколы, включая TCP/IP, HTTP(s), MQTT(s), FTP(s) и SSL

Поддержка набора номера, телефонного звонка, SMS

Поддерживает позиционирование базовой станции LBS, она может получить приблизительную информацию о позиции через мобильную сеть

Функция TTS (текст в речь), текст на китайском/английском языке может быть преобразован в Разговорные слова

Бортовой интерфейс USB, для тестирования команд, сетевой связи и так далее

Встроенный аудиоразъем для звукозаписи, телефонного звонка, прослушивания речи в результате TTS и т. Д.

Встроенный USB в UART конвертер, для последовательной отладки или доступа к Raspberry Pi

Breakout обычные используемые контрольные контакты модуля A7600X, позволяют легко подключаться к хост-платам, таким как Arduino/STM32

Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты

Слот для tf-карты для хранения данных, таких как файлы, аудио данные и т. д.

2x светодиодный индикатор, легко контролировать состояние работы

Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V через 0Ω резистор джемпер

Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Частотный диапазон

LTE Cat-1

LTE-FDD: B1/B3/B5/B7/B8/B20
LTE-TDD: B38/B40/B41

2G

GSM/GPRS/EDGE: 900/1800 МГц

SMS и аудио

SMS

Поддерживаемые типы: MT, MO, CB, Text, PDU

Хранение: USIM и ME (по умолчанию)

Функция аудио

Поддерживает Подавление эха

Поддерживает шумоподавление

Прочее

Источник питания

5 В

Рабочее напряжение

5V/3,3 V (настроенный через 0Ω резистор джемпер)

Рабочая температура

-30 °C ~ 80 °C

Температура хранения

-45 °C ~ 90 °C

Размеры

56,01 мм × 65,00 мм

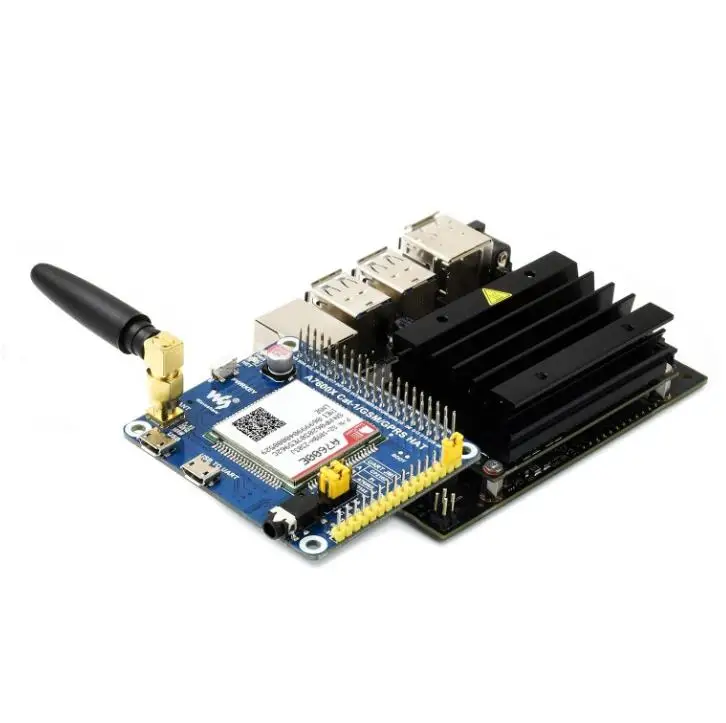

Совместим с Raspberry Pi Series Boards, Jetson Nano

LTE Cat-1:До 5 Мбит/с (Uplink) /до 10 Мбит/с (Downlink) *
Край:До 236,8 кбит/с (Uplink / Downlink) *
GPRS:До 85,6 кбит/с (Uplink / Downlink) *

* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.

Поддерживает протоколы связи, включая TCP/IP, HTTP(S), MQTT(S), FTP(S) и SSL

Создание телефонных звонков или отправка SMS по командам, с бортовым аудиоразъемом

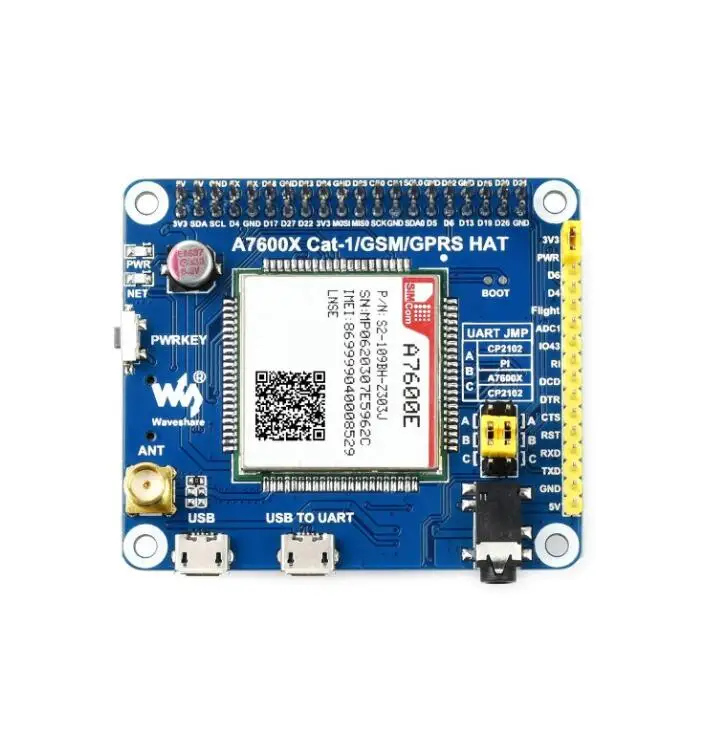

Модуль связи A7600E

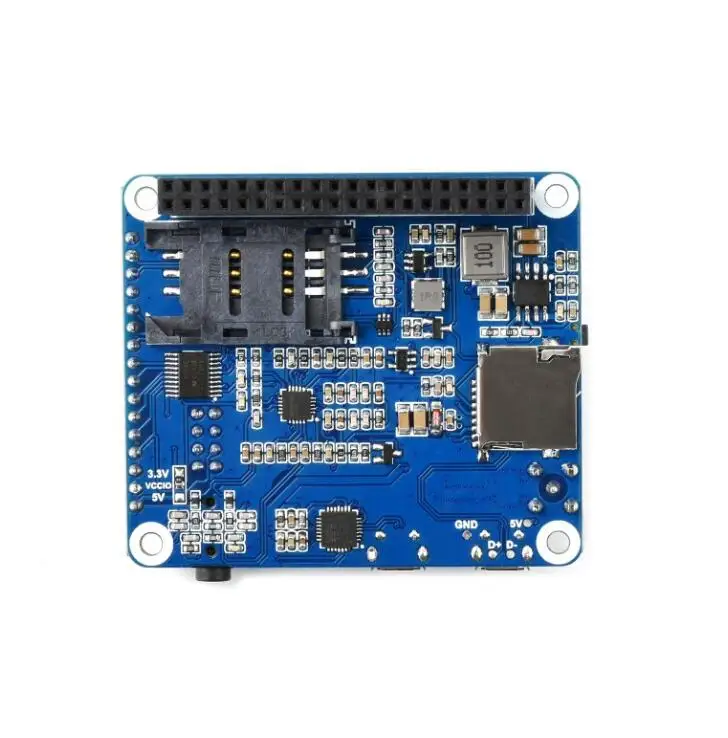

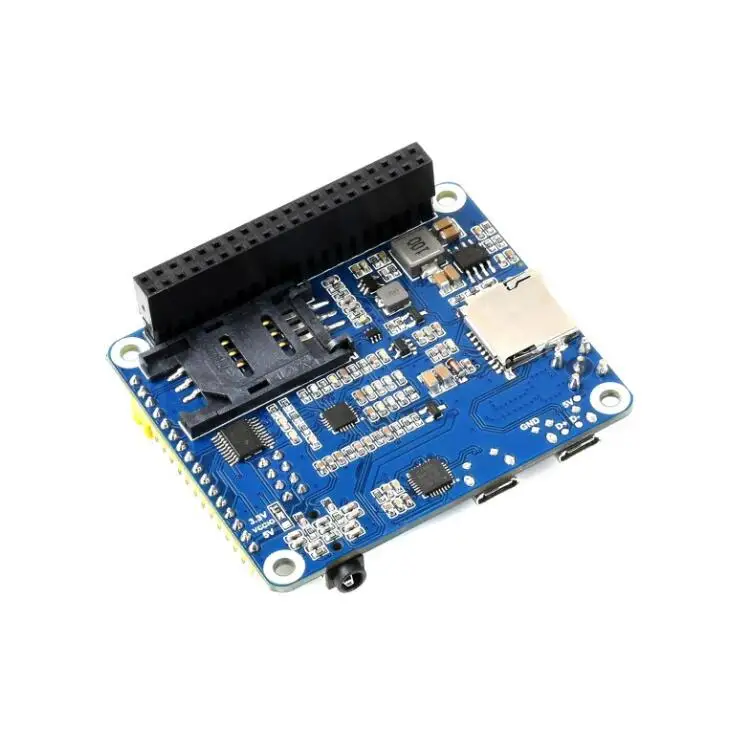

CP2102 USB в UART конвертер

Аудио декодер NAU8810

TXS0108EPWR переводчик напряжения
Переводит 3,3 V/5V в 1,8 V

MP2128DT чип питания

MP1482 чип питания

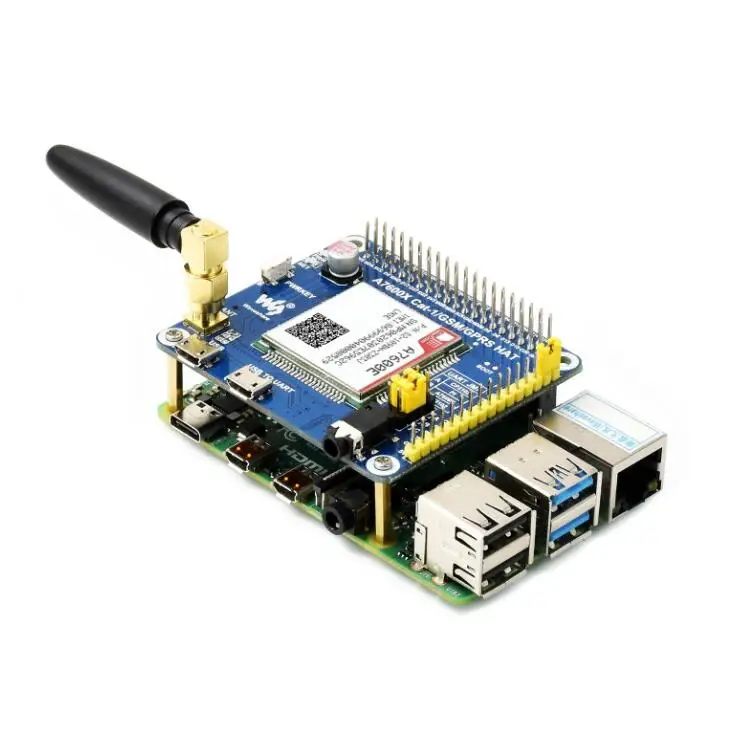

Raspberry Pi GPIO header
Для подключения с Raspberry Pi

Интерфейс управления A7600
Для подключения с хост-платами, такими как Arduino/STM32

Слот для sim-карты
Поддерживает 1,8 V/3V сим-карты

Слот для карты TF
Для хранения данных, таких как файлы, аудио данные и т. Д.

3,5 мм наушники/разъем для подключения микрофона
Для аудио действий, таких как создание телефонных звонков

Интерфейс USB
Для тестирования команд, сетевой связи и т. Д.

USB для UART
Для последовательной отладки или входа в Raspberry Pi

Разъем антенны

Выключатель питания модуля

Индикатор состояния сети

Индикатор питания

Джемпер UART
О: доступ к Raspberry Pi через USB к UART
B: Управляйте A7600 Raspberry Pi
C: Управляйте A7600 через USB в UART

PWR вкл/выкл выбор джемпер
PWR - 3V3: Автоматическое включение питания
PWR - D6: запуск/выключение Raspberry Pi D6 pin

Джемпер для выбора режима полета
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin

Перемычка для выбора рабочего напряжения
Настроенный через 0Ω резистор перемычки
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В

Припой с разъемом USB

Прокладки для припоя с принудительным программированием

Посылка

Вес:0,069 кг

A7600E кошка-1/GSM/GPRS шляпа x1

USB-A кабель micro-B x1

Антенна x1

Набор винтов RPi (2 шт.) x1
