SIM8200EA M2 5G шляпа версия для ЕС с антеннами 5G/4G/3G Поддержка Snapdragon X55 на борту

SIM8200EA M2 5G шляпа версия для ЕС с антеннами 5G/4G/3G Поддержка Snapdragon X55 на борту

Поставляется с SIM8200EA-M2, поддерживает 5G/4G/3G, поддерживает 5G SA и NSA,
Многомодовый многополосный, подходит для регионов с 5G Sub-6G покрытие сигнала

Этот 5G/4G/3G Raspberry Pi коммуникационная шляпа принимает SIMCom5G модуль SIM8200EA-M2Поддерживает 5G сети NSA и SA, обеспечивая скорость передачи данных до 4 Гбит/с (DL) / 500 Мбит/с (UL).

Базовая плата имеет стандартный разъем M2, позволяет подключаться к различным 4G или 5G модулю связи с M2 посылка. Есть также порт USB3.1, аудио разъем и декодер, слот для sim-карты и т. Д. В сочетании с нашим сценарием конфигурации и ресурсами разработки, легко включить 5G высокоскоростную связь для Raspberry Pi или компьютера. Шляпа 5G идеально подходит для быстрой оценки модулей 5G, а также для интеграции в различные приложения, где требуется подключение к 5G.

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano

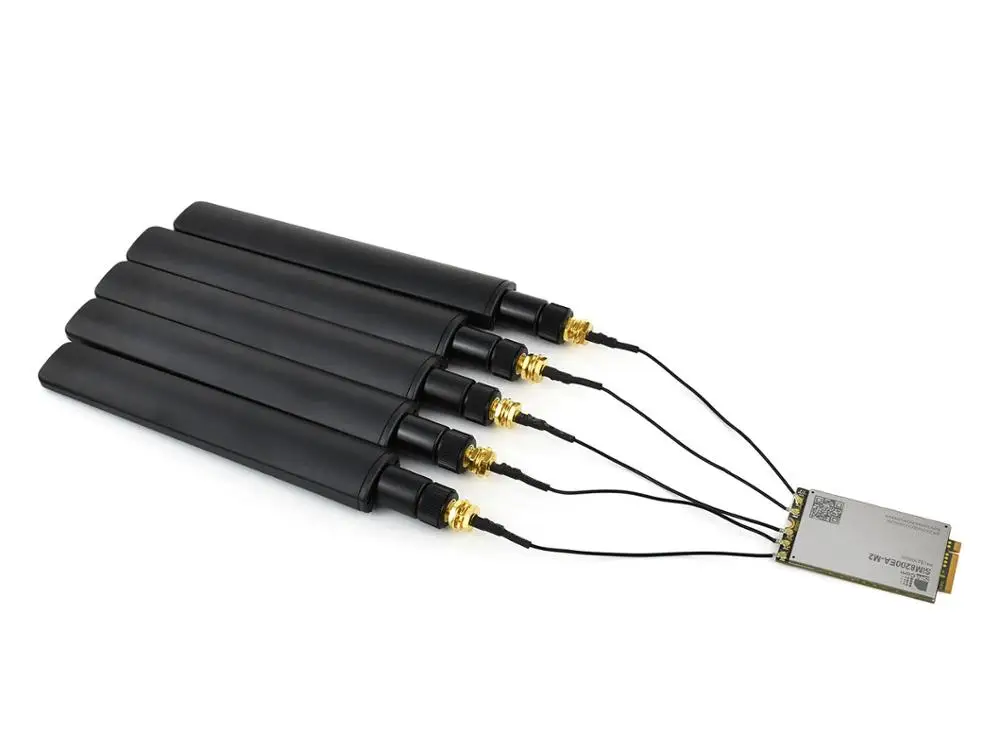

Поставляется с SIM8200EA-M2 модулем, основанным на платформе Qualcomm snapdragon X55, с поддержкой нескольких режимов

5G/4G/3G поддержка связи

Порт USB3.1 для тестирования команд, отправки сообщений, облачной связи, совершения телефонных звонков, получения данных позиционирования GNSS и т. д.

Две SIM карты разъем карты, поддерживает 1,8 V / 3V сим-карты

2x светодиодный индикатор, легко контролировать рабочее состояние

В командной поддержке, на основе набора команд 3GPP TS 27,007, 27,005 и V.25TER

Встроенный аудио разъем и аудио декодер, позволяет аудио операции, как делать телефонный звонок *

Многополосное позиционирование: GPS, GLONASS, Beidou, Galileo и QZSS

Поддержка операционной системы: Windows/Linux/Android

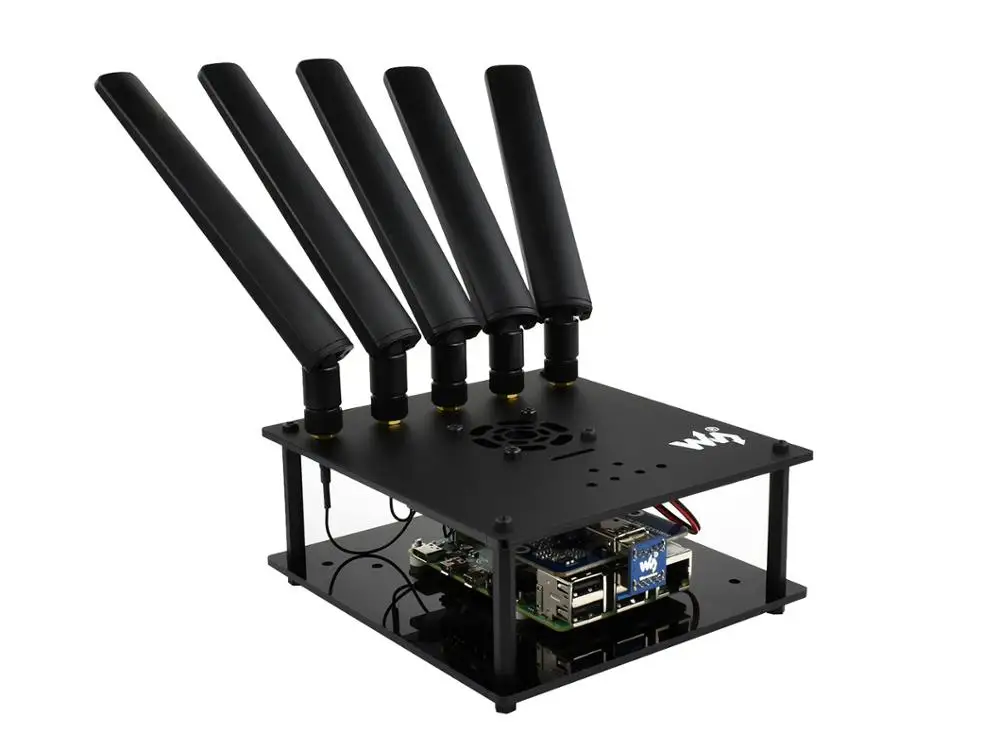

Поставляется с качества акриловый чехол и вентилятор охлаждения, красивый, лучше рассеивания тепла

Частотный диапазон

Sub-6G

N1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n40, n41, n66, n71, n77, n78, n79

LTE-FDD

B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B66/в71

LTE-TDD

B34/B38/B39/B40/B41/B42/B48

WCDMA

B1/B2/B3/B4/B5/B8

GNSS

GPS, GLONASS, Beidou, Galileo и QZSS

Скорость передачи данных

Sub-6G

4 Гбит/с (DL) / 500 Мбит/с (UL)

LTE

2 Гбит/с (DL) / 200 Мбит/с (UL)

HSPA

42 Мбит/с (DL) /5,76 Мбит/с (UL)

Функции программного обеспечения

Операционные системы

Windows/Linux/Android

Протоколы связи

TCP/IP/iP4/IPV6/multi-pdp/FTP/FTPS/HTTP/HTTPS/MQTTS/DNS/SSL3.0

SMS

Поддержка MT, MO, CB, Text, PDU

Обновление прошивки

Поддержка обновления прошивки через usb-порт

Информация об оборудовании

Sim-карта

1,8 в/3,0 в

Разъем антенны

6x IPEX-4 разъем, для 3G/4G/5G/GNSS

Источник питания

5 в 3 А

Применение

Применимые регионы

Китай, США, Япония, Южная Корея, Европа, Ближний Восток, Латинская Америка и т. Д.

Примеры применения

CPE, умный шлюз, Дрон, прямая трансляция, дистанционное медицинское лечение, интеллектуальная безопасность

Подходит для большинства стран и регионов

На базе платформы Qualcomm snapdragon X55 с многомодовой поддержкой нескольких диапазонов.
Подходит для регионов с 5G Sub-6G сигнальным покрытием, включая Китай, США, Японию, Южную Корею, Европу, Ближний Восток, Латинскую Америку...
Поддерживает 5G NSA (4G + 5G) и SA (5G автономная сеть).

* Приведенная выше диаграмма диапазона частот предназначена только для справки, пожалуйста, подтвердите Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг.

Поддержка Windows/Android/Linux

Просто подключите его к usb-порту, пройдите через некоторую Установку Драйвера и простую конфигурацию, высокоскоростное 5G подключение к сети будет готово к использованию

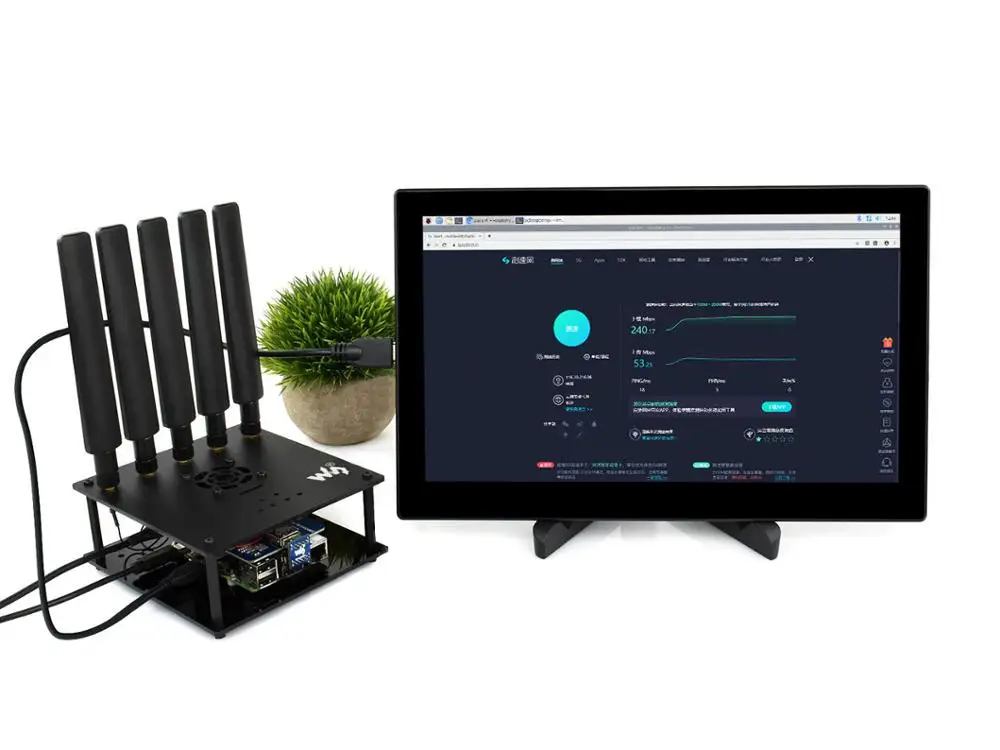

5G высокоскоростное подключение для компьютера Raspberry Pi и Windows

* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.

Поддерживаемые протоколы связи:
TCP / IP/iP4/IPV6/multi-pdp/FTP / FTPS / HTTP / HTTPS / MQTTS / DNS / SSL3.0

Позволяет использовать команды AT для совершения телефонного звонка или отправки SMS *

* На данный момент не доступно, для поддержки этой функции требуется дополнительное обновление прошивки.

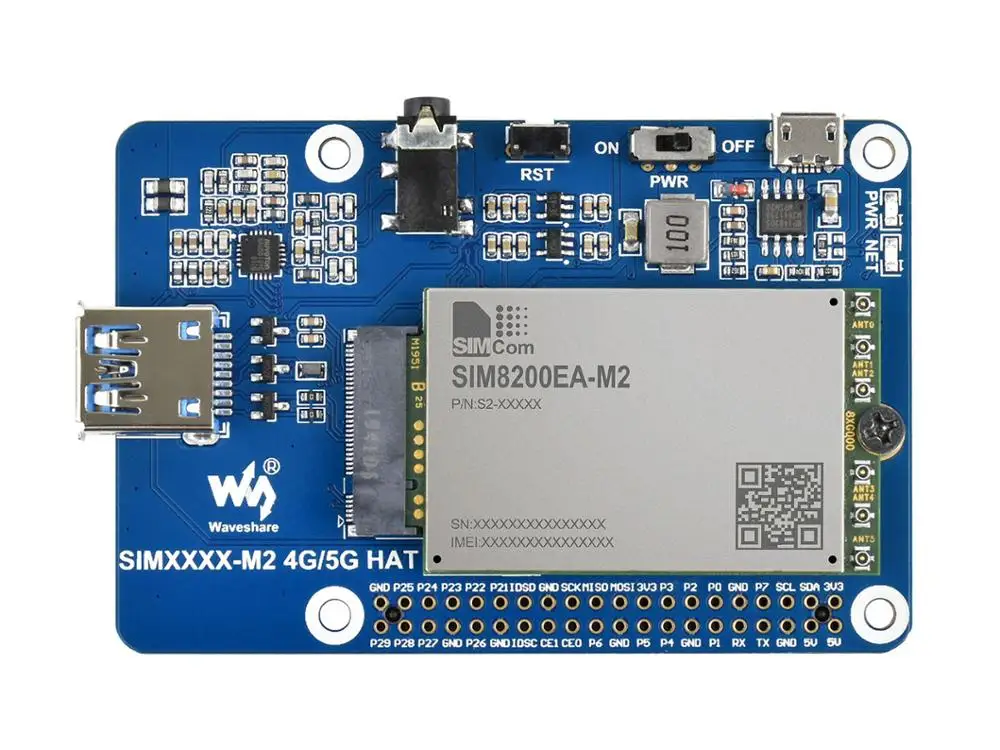

Raspberry Pi GPIO header

Порт USB3.1

Схема аудиопривода

Аудиоразъем

Сброс

Выключатель питания

Вход 5 в 3 А

5V до 3,3 V переводчик

5V до 1,8 V переводчик

5V до 4,3 V переводчик

Индикатор питания

Сетевой индикатор

Разъем M.2

SIM8200EA-M2

Разъем антенны

Разъем вентилятора

Слот для sim-карты

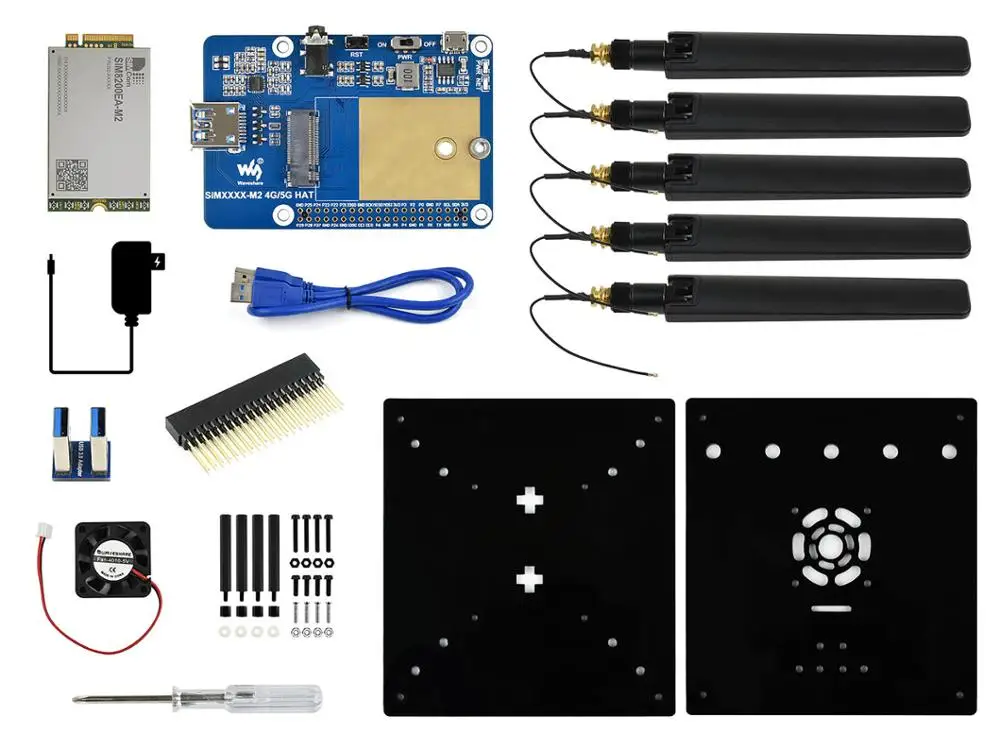

Посылка

Вес:0,521 кг

SIM8200EA-M2 x1

SIMXXXX-M2 4G/5G головной убор база x1

5G/4G/3G/2G внешняя антенна x5

ВариантыМощность адаптер 5В 3A Micro x1

Кабель с двумя разъемами USB3.0 x1

Адаптер USB3.0 x1

Адаптер USB2.0 x1

2 × 20 контактный штыревой разъем x1

Черный акриловый чехол-панель x1

4010 Вентилятор охлаждения x1

Набор винтов x1

GPS пассивная антенна x1

Отвертка x1

Список деталей изменить журнал:

[2020-10-28] добавлены новые аксессуары: адаптер USB2.0 x1, пассивная антенна GPS x1
