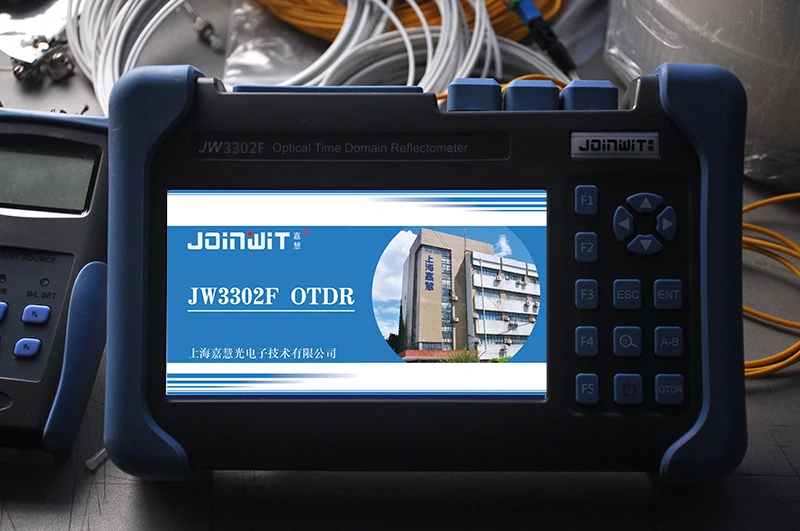

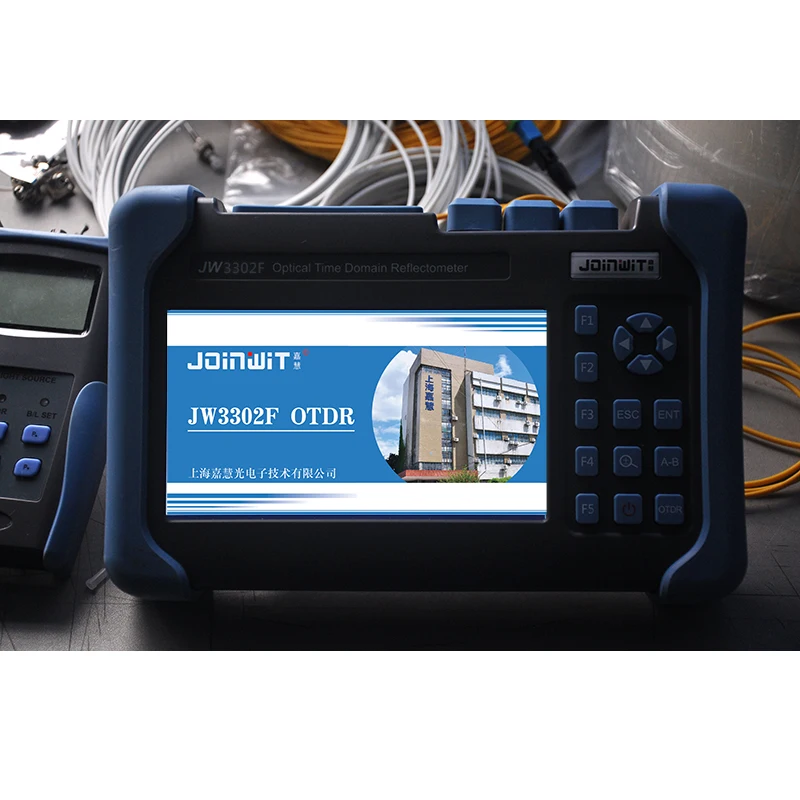

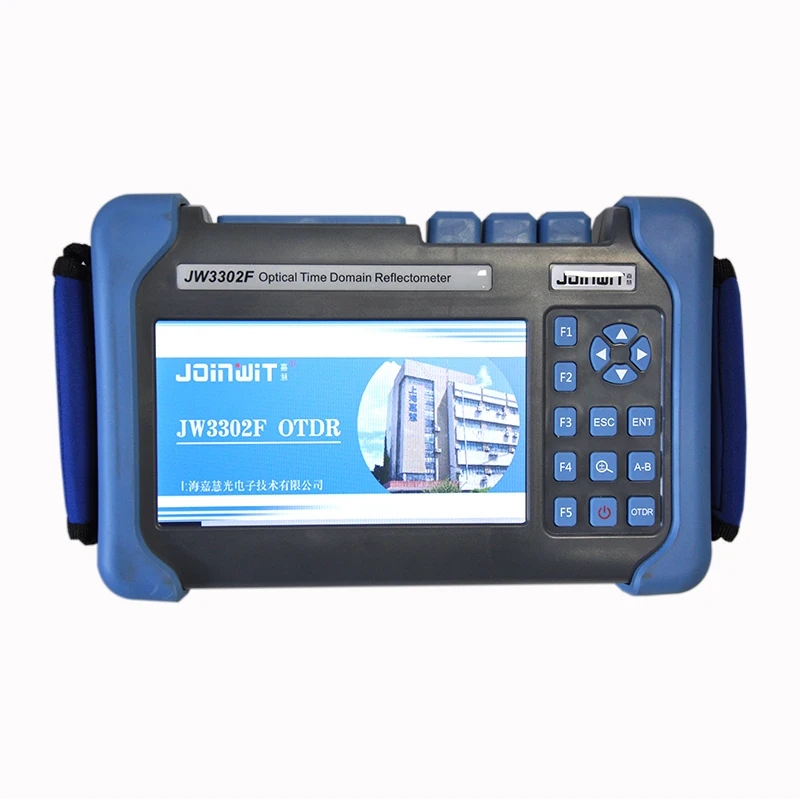

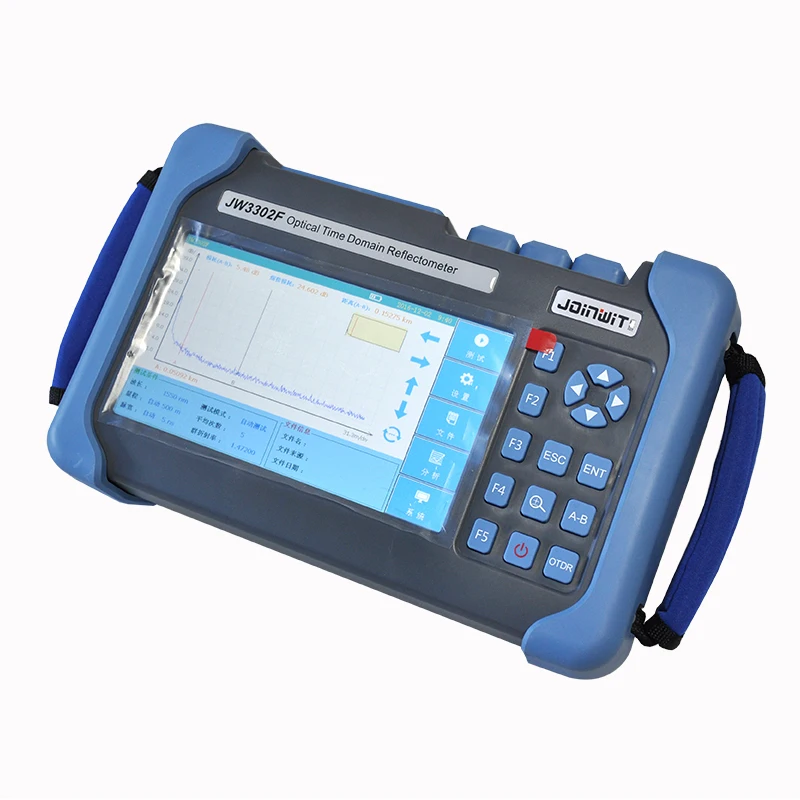

Joinwit интегрированный JW3302F сенсорный экран портативный OTDR многомодовый волоконно

Joinwit интегрированный JW3302F сенсорный экран портативный OTDR многомодовый волоконно

Добро пожаловатьСюрприз!→ Следуйте за намиДля приоритета доставки и получения последних предложений, нажмитеЗдесьДля наших подарков.

Оплата Через приложение Наслаждайтесь сюрпризом с дополнительной скидкой 1%!

Важно:

Dears, перед оформлением заказа, пожалуйста, посетите и прочитайте четко『Соглашение об условиях продаж и обслуживания товаров』.

Мы надеемся, что вы внимательно прочитаете и четко понимаете.Основываясь на вашем окончательном заказе на покупку, мы считаем, что вы четко прочитали и приняли следующие требования, которые мы выдвигаем, и можем выполнить ваши обязательства, как того требует договор.

Описание

3302F серия оптического времени домена рефлектометр (OTDR) является интеллектуальным счетчиком нового поколения для обнаружения оптоволоконных систем связи. С популяризацией строительства оптической сети в городах и странах измерение оптической сети становится коротким и рассеивается; 3302F специально разработан для такого вида применения. Это экономично, имеет выдающиеся показатели.

3302F производится с терпением и осторожностью, следуя национальным стандартам, чтобы объединить богатый опыт и современные технологии, при строгом механическом, электронном и оптическом тестировании и гарантии качества; В другом случае, новый дизайн делает 3302F умнее. Независимо от того, хотите ли вы обнаружить слой связи в конструкции и установке оптической сети или продолжить эффективное обслуживание и устранение неисправностей, 3302F может быть вашим лучшим помощником.

Характеристика

* Интегрированный дизайн, умный и прочный

* Уровень защиты IP65, уличная Улучшенная

* 7-дюймовый Антибликовое покрытие ЖК-дисплей экран

* PON онлайн тестовый модуль (1625 нм) является необязательным

* Поддержка многоязычного дисплея и ввода

Технические характеристики

Размеры

253 × 168 × 73,6 мм

1,5 кг (включая батарею)

Дисплей

7 дюймов TFT-LCD с светодиодный подсветка (сенсорный экран функции не являются обязательными)

Интерфейс

1 × порт RJ45, 3 × порт USB (USB 2,0, тип A USB× 2, Тип B USB× 1)

Источник питания

10 в (dc), 100 в (ac) до 240 В (ac), 50 ~ 60 Гц

Аккумулятор

7,4 В (dc)/4.4Ah литиевая батарея (с сертификацией воздушного движения)

Время работы: 12 часов, Telcordia GR-196-CORE

Время зарядки:<4 часа (выключение питания)

Энергосбережение

Выключение подсветки: Отключение/от 1 до 99 минут

Автоматическое отключение: Отключение/от 1 до 99 минут

Хранение данных

Внутренняя память: 4 Гб (около 40000 групп кривых)

Язык

Выбор пользователя (английский, упрощенный китайский, традиционный китайский, французский, корейский, русский, испанский и португальский-свяжитесь с нами для получения информации о наличии других)

Условия окружающей среды

Рабочая температура и влажность: -10℃~ + 50℃, ≤ 95% (без конденсации)

Температура и влажность хранения: -20℃~ + 75℃, ≤ 95% (без конденсации)

Защита: IP65 (IEC60529)

Аксессуары

Стандарт: основной блок, адаптер питания, литиевая батарея, FC адаптер, USB шнур, руководство пользователя, CD диск, чехол для переноски

Дополнительно: SC/ST/LC адаптер, оптоволоконный адаптер

Модель

Тип

Испытательная длина волны

(Мм: ± 20 нм, см: ± 10 нм)

Динамический диапазон (дБ)

Мертвая зона событий (м)

Затухание мертвых зон (м)

3302F-S1

1310/1550

32/30

1.

8/8

3302F-S2

1310/1550

37/35

1.

8/8

3302F-S3

1310/1550

42/40

0,8

8/8

3302F-S4

1310/1550

45/42

0,8

8/8

3302F-T1

1310/1490/1550

30/28/28

1,5

8/8/8

3302F-T2

1310/1550/1625

30/28/28

1,5

8/8/8

3302F-T3

1310/1490/1550

37/36/36

0,8

8/8/8

3302F-T4

1310/1550/1625

37/36/36

0,8

8/8/8

Тестовый параметр

Ширина импульса

Одиночный режим: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

Расстояние тестирования

Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км

Разрешение выборки

Минимум 5 см

Точка выборки

Максимальное 128000 точек

Линейность

≤ 0. 05дб/дБ

Индикация шкалы

Ось X: 4 м ~ 70 м/див, ось Y: минимум 0. 09дб/Див

Разрешение расстояния

0,01 м

Точность расстояния

±(1 м + измерение distance× 3 × 10-5 + разрешение выборки) (за исключением передней неопределенности)

Точность отражения

Одиночный режим: ± 2 дБ, мульти-режим: ± 4 дБ

Передняя Настройка

1,4000 ~ 1,7000, 0,0001 шаг

Единицы измерения

Км, миль, футов

Формат отслеживания OTDR

Telcordia universal, SOR, issue 2 (SR-4731)

OTDR: выбор пользователя Автоматическая или Ручная настройка

Режимы тестирования

Визуальный дефектоскоп: Видимый красный светильник для идентификации и устранения неисправностей

Светильник источник: стабилизированный свет светильник источник с вращением по часовой стрелке и против часовой стрелки) винты, 270 Гц, 1 кГц, 2 кГц выход)

Полевой зонд микроскопа

Волоконный анализ событий

С антибликовым покрытием и небликующая события: 0,01 для 1.99dB (0.01dB шагов)

-Светоотражающие: 0,01 для 32dB (0.01dB шагов)

-Конец/разрыв волокна: от 3 до 20 дБ (1 дБ шагов)

Прочие Функции

Разметка в реальном времени: 1 Гц

Режимы усреднения: время (от 1 до 3600 сек.)

Обнаружение живого волокна: проверяет наличие светильник связи в оптическом волокне

Наложение и сравнение трассировки

Модуль VFL (Визуальный дефектоскоп, как стандартная функция):

Длина волны (± 20 нм)

650 нм

Мощность

10 мВт, CLASSIII B

Диапазон

12 км

Соединитель

FC/UPC

Режим запуска

CW/2 Гц

Модуль PM (измеритель мощности, как Опциональная функция):

Диапазон длины волны (± 20 нм)

800 ~ 1700 нм

Калиброванная длина волны

850/1300/1310/1490/1550/1625/1650 нм

Диапазон испытаний

Тип A: -65 ~ + 5dBm (стандарт); Тип B: -40 ~ + 23dBm (опционально)

Разрешение

0,01 дБ

Точность

± 0,35 дБ ± 1нвт

Идентификация модуляции

270/1k/2 кГц, Pinput≥-40 дБм

Соединитель

FC/UPC

Модуль LS (лазерный источник, как Опциональная функция):

Рабочая длина волны (± 20 нм)

1310/1550/1625 нм

Выходная мощность

Регулируемый-25 ~ 0dBm

Точность

± 0,5 дБ

Соединитель

FC/UPC

FM модуль (волоконный микроскоп, в качестве дополнительной функции):

Увеличение

400X

Разрешение

1.0мкм

Вид поля

0,40 × 0,31 мм

Хранение/рабочее состояние

-18℃~ 35℃

Размеры

235 × 95 × 30 мм

Датчик

1/3 дюйма 2 миллиона пикселей

Вес

150 г

USB

1,1/2,0

Адаптер

SC-PC-F (для адаптера SC/PC)

FC-PC-F (для адаптера FC/PC)

LC-PC-F (для LC/PC адаптера)

2,5 PC-M (для разъема 2,5 мм, SC/PC, FC/PC, ST/PC)
