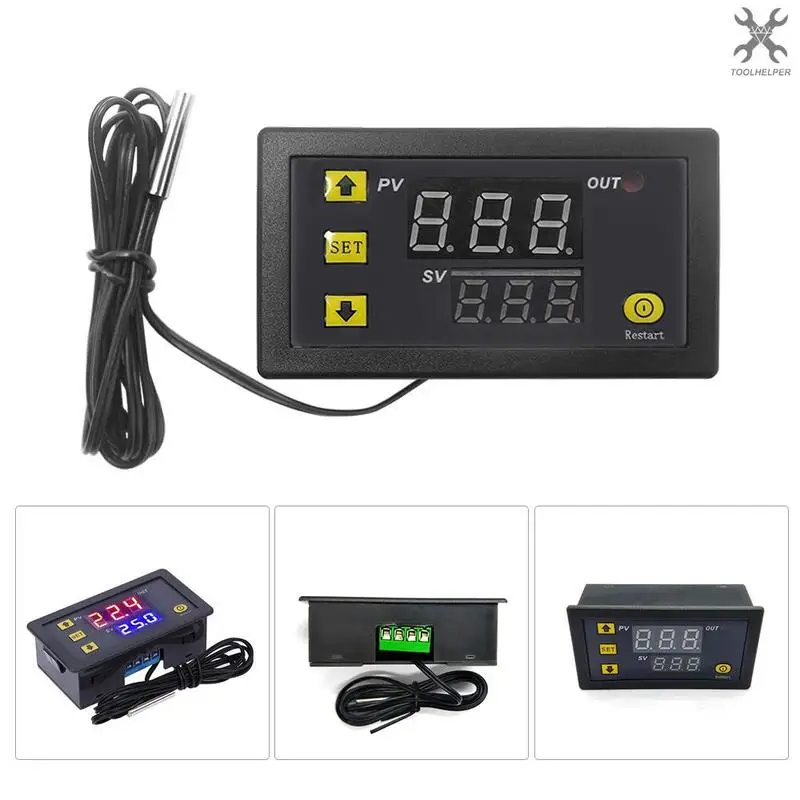

Контроллер температуры термостата W3230 цифровой дисплей модуль регулятора

Контроллер температуры термостата W3230 цифровой дисплей модуль регулятора

W3230 термостат регулятор температуры цифровой дисплей регулятор температуры модуль переключатель температуры

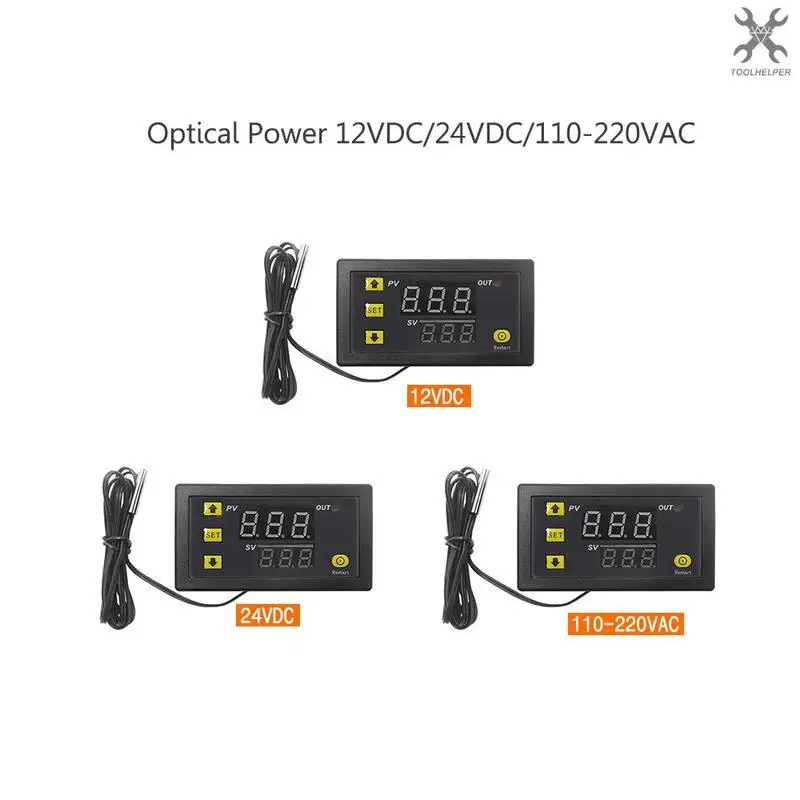

Технические параметры: Контроль температуры: - 50 ~ 120 ℃ Разрешение: 9,9 ~ 99,9 0,1 ℃ температура другой пункт 1 ℃ Температура Точность измерения: 0,1 ℃ : Точность управления 0,1 ℃ Обратно к плохой точности: 0,1 ℃ Частота обновления: 0.5s Входная мощность: 12 В постоянного тока Вход измерения: NTC (10K 0.5%) водонепроницаемый датчик Выход: 1 релейный выход, мощность = 12 20A, 220 В 10A. Экологические требования: - 10 ~ 60 ℃ влажность 20% до 85% Размер: 79 мм * 43 мм * 26 мм Способ использования Когда блок питания и оборудование подключены, блок питания может быть предоставлен контроллеру. В это время дисплей отображается как измеренная температура. Нажмите кнопку SET один раз, и температура дисплея мигает. Выход термостата для реле 20A, чтобы удовлетворить различные нагрузки высокой мощности, подключенные к цепи управления, может поставить питание для термостата, в это время дисплей для отображения температуры окружающей среды. Индикация состояния Индикатор светильник, nixie трубки и зуммер

Описание функции параметра Длительное нажатие в течение 5 секунд, чтобы войти в главное меню, нажмите +-для переключения P0. .. P6, длительное нажатие или 10 секунд, без кнопки, контроллер автоматически подтвердит возврат. Режим охлаждения и нагрева P0 Длительное нажатие в течение 5 секунд, чтобы отобразить P0, нажмите Установить один раз, чтобы установить рабочий режим, нажмите +-для переключения [H для режима нагрева] [C для режима охлаждения] и нажмите SET один раз для возврата, нажмите Длительное нажатие или 10 секунд для контроллера действия без кнопки для автоматического подтверждения завершения. В режиме охлаждения: когда значение измерения температуры Точка настройки температуры, реле охлаждения поглощает и холодильник начинается; когда значение измерения температуры меньше или равно разнице в настройках температуры-возврате, реле охлаждения отключено и холодильник закрыт. В режиме нагрева: когда значение измерения температуры меньше или равно точке настройки температуры, реле для нагрева засасывает и нагреватель запустится. Когда значение измерения температуры Точка настройки температуры + разница в возврате, реле для нагрева отключено и нагреватель закрыт. Ошибка P1 Нажмите и удерживайте кнопку набор в течение 5 секунд, чтобы отобразить P0, нажмите +-переходить на P1, нажмите набор один раз, чтобы установить обратно разница значений, нажмите +-установить обратно разница значение до 0,1-15, нажмите «SET» один раз, чтобы вернуть после завершения, нажмите «SET» или «10 секунд», контроллер действия без кнопки автоматически подтвердит завершение. В режиме охлаждения: когда замеры температуры задают значение, релейное всасывание, запуск холодильника; Когда значение измерения температуры меньше или равно установленному значению-значение разницы в возврате, реле отключено и холодильник закрыт. Среда 30 ℃ набор данных составляет 25 ℃, например, Установите разницу в возврате как 2 ℃, электрическое реле закрытое холодильное устройство после запуска, когда охлаждение до 23 ℃, реле отключение холодильной установки выключено, В это время из-за того, что холодильная установка была отключена, температура начала восстанавливаться, когда назад до значения 25 ℃, реле закрытое холодильное устройство, чтобы начать снова, поэтому температура повторного цикла не выше 25 ℃. Режим нагрева: Когда измеренное значение заданного значения температуры, реле всасывания, нагревателя запуска; Когда значение измерения температуры установить значение + значение разницы возврата, реле отключено и нагреватель закрыт. Среда для набора данных 10 ℃ составляет 25 ℃, например, Установите разницу в возврате в 2 ℃, электрическое реле закрыто после запуска нагревателя, при нагреве до 27 ℃, реле отключения нагревателя закрыто, в это время из-за нагревателя температура отключения начинает падать, До настоящего значения 25 ℃, реле закрытого нагревателя, чтобы начать снова, поэтому повторный цикл контроля температуры не ниже 25 ℃. P2 установить верхний предел для максимальной температуры Чтобы избежать риска слишком высокой температуры из-за неправильной работы других, Этот термостат имеет функцию верхнего предела наивысшей настройки, что ограничивает диапазон установки максимальной температуры, регулируемой термостатом. Длительное нажатие в течение 5 секунд для отображения P0, нажмите +-для переключения на P2, нажмите Установить один раз, чтобы установить максимальный предел, нажмите +-для установки максимальной температуры, максимальное значение 110, нажмите кнопку SET один раз, чтобы вернуть после завершения, Длительное нажатие или 10 секунд без кнопки контроллер автоматически подтвердит завершение. Установите до 60, например, самую высокую температуру установить точку можно только до 60 ℃ до более высокой температуры установить точку температуры область, нужно отрегулировать верхний предел значение. P3 Установите нижний предел при самой низкой температуре Чтобы избежать блокировки льда, вызванной неправильной работой других, Этот термостат имеет функцию установки минимального верхнего и нижнего предела, который ограничивает диапазон установки минимальной точки настройки температуры, контролируемой термостатом. Длительное нажатие в течение 5 секунд, чтобы отобразить P0, нажмите +-чтобы переключиться на P3, нажмите Установить один раз, чтобы установить минимальный нижний предел, нажмите +-чтобы установить минимальную установленную температуру, минимальное значение-50, нажмите Установить один раз, чтобы вернуть после завершения, Длительное нажатие или 10 секунд без кнопки контроллер автоматически подтвердит завершение. Например, устанавливается на температуру, установленную как минимум на 2 ℃, чтобы снизить температурный диапазон, необходимо отрегулировать более низкое предельное значение. Сброс заводских данных Из-за некоторых мужских причин внутренние настройки термостата путаются. Это занимает много времени, чтобы установить их один за другим. В это время эту функцию можно использовать для восстановления заводских настроек. Специфический метод: в режиме выключения нажмите кнопку + и-одновременно, а затем запустите. Все вышеуказанные параметры восстановлены до заводских значений.
