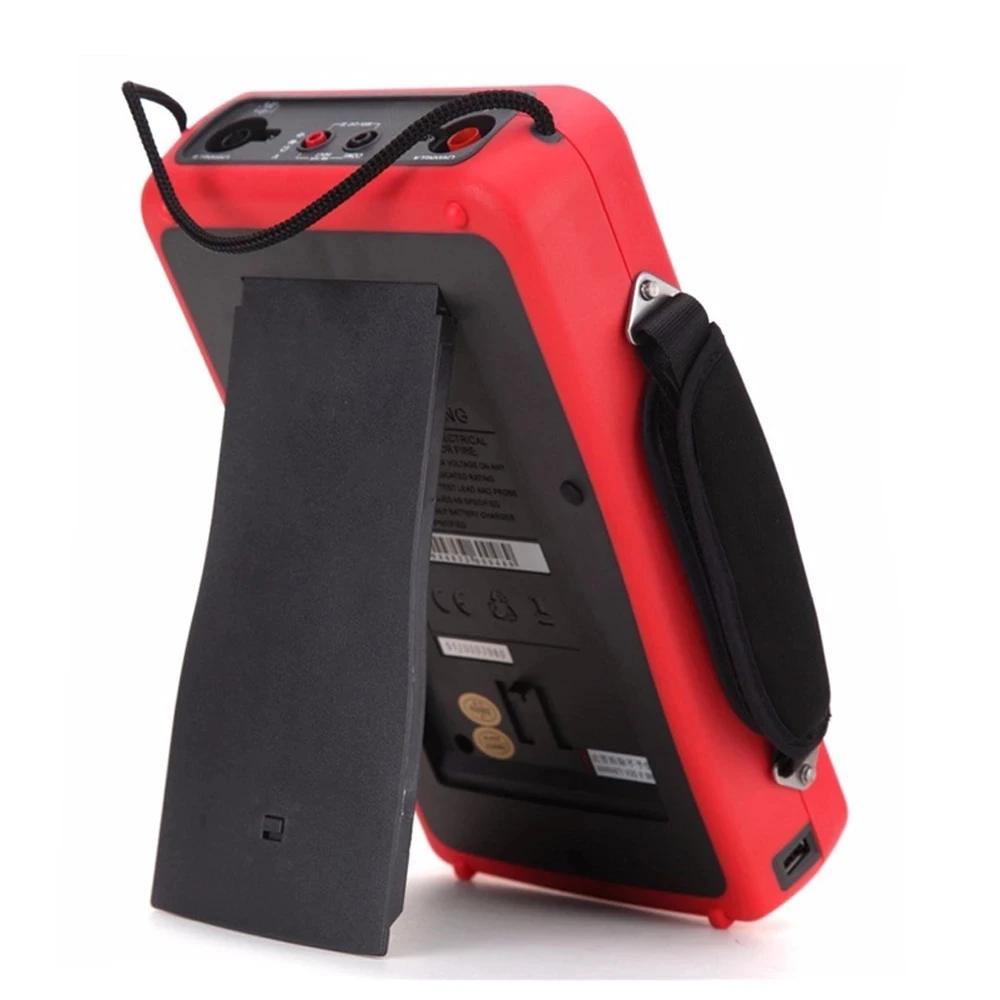

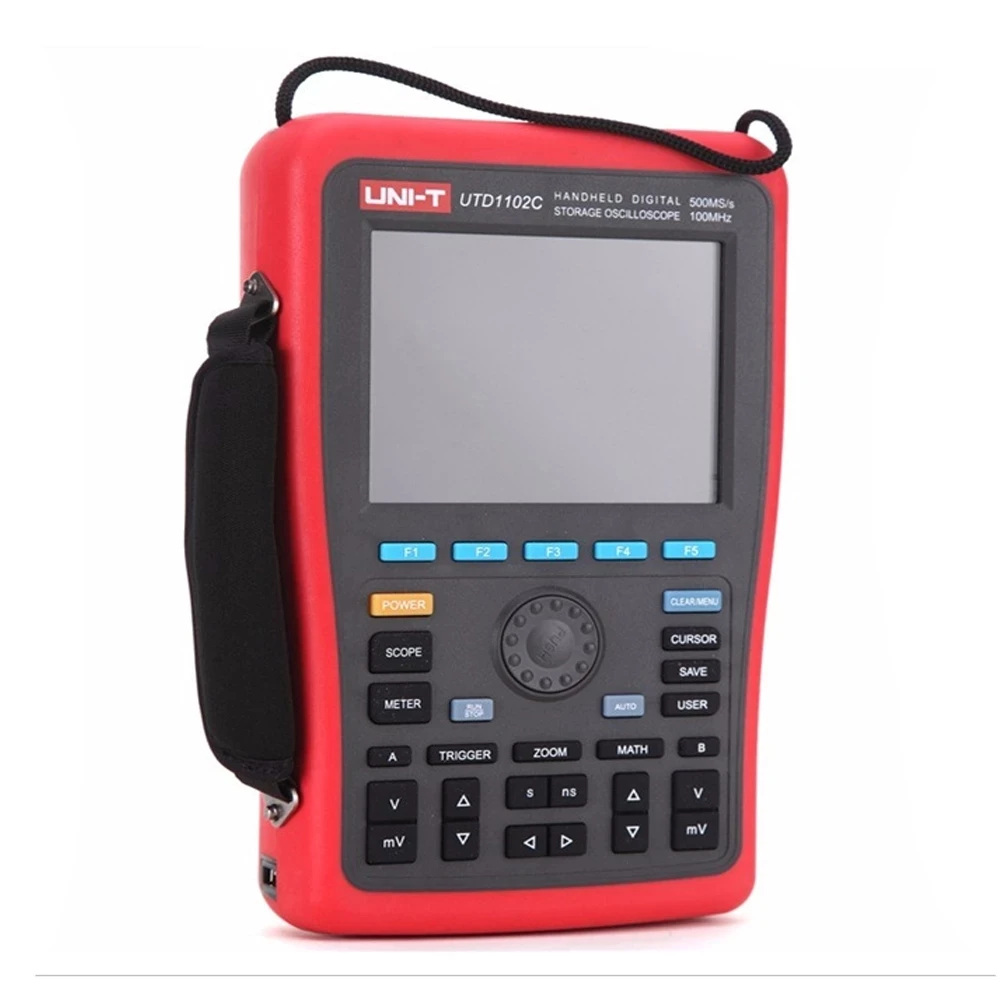

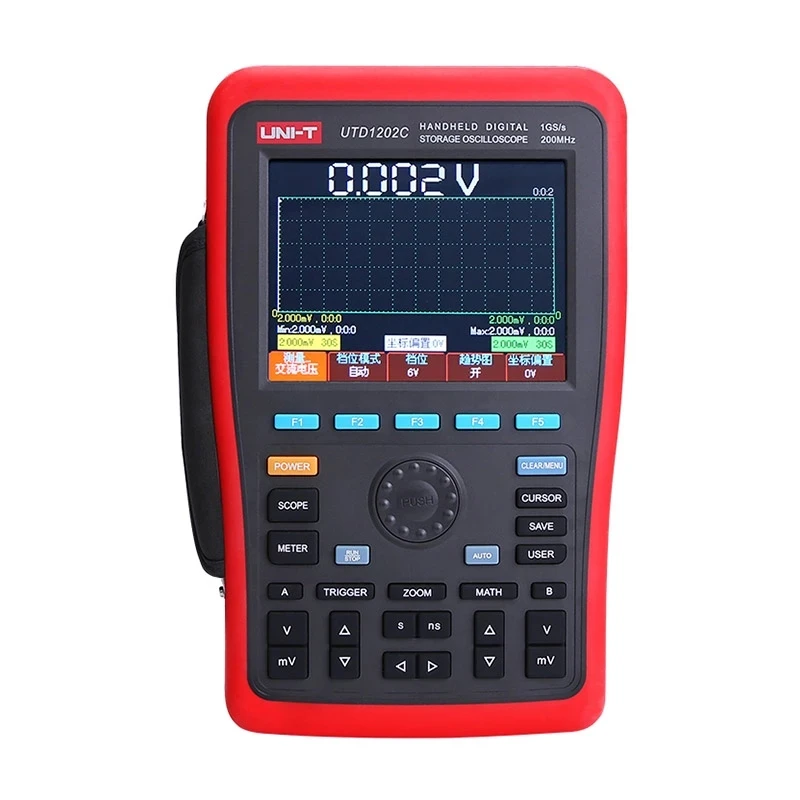

UNI T UTD1062C Ручной цифровой запоминающий осциллограф + генератор сигналов

UNI T UTD1062C Ручной цифровой запоминающий осциллограф + генератор сигналов

Портативный цифровой осциллограф серии UTD1000C

Портативные цифровые осциллографы серии UTD1000C обеспечивают простоту использования, отличные технические индикаторы и ряд функциональных идеальных сочетаний, которые помогают пользователям быстро завершить тест. Масштабные и позиционные ручки обеспечивают интуитивную работу и соответствуют привычкам использования традиционных инструментов. Пользователям не нужно тратить много времени на обучение и знакомство с работой портативного цифрового осциллографа.
Он подходит для полевого тестирования и анализа временных сигналов напряжения в мобильных средах.

1. Автоматическая форма волны и конфигурация состояния
2. Хранение форм волны, цепей и интерфейсов; Формы волны и настройки воспроизведения
3. Функция печати экрана
4. Расширение тонкого окна; Точный анализ деталей формы волны и обзор
5. Уникальная функция записи сигналов, хранения и воспроизведения
6. Цветная hd-камера заднего вида c 5,7 дюйма ЖК-дисплей панель на 320x240 пикселей соотношение сторон
7. Различные функции математики формы волны (включая добавление, вычитание, размножение и разделение)
8. Функция мультиметра
9. Обновление программного обеспечения системы usb-накопителя

Технические характеристики

Модель

UTD1062C

UTD1102C

UTD1202C

Полоса пропускания

60 МГц

100 МГц

200 МГц

Каналы

2

Частота дискретизации

250 мс/с

500 мс/с

1GS/s

Время подъема

≤ 5,8 нс

≤ 3,5 нс

≤ 1,8 нс

Глубина памяти

7,5 kpts

Вертикальная чувствительность

5 мВ/div ~ 50V/div

Шкала времени

5ns/div-50s/div

2ns/div-50s/div

Режимы хранения

Настройка, форма волны, битовая карта

Режимы запуска

Края, ширина импульса, видео и альтернатива

Интерфейсы

USB хост, USB OTG (UTD1202C опционально)

Характеристики мультиметра

Диапазон

Точность

Напряжение постоянного тока (В)

600 мВ/6В/60В/600V/1000V

±(1% + 5)

Напряжение переменного тока (В)(45 Гц ~ 400 Гц)

600 мВ/6В/60В/600V/700V

±(1.2% + 5), частота: <200 Гц

±(1.5% + 5), частота: ≥ 200 Гц

Постоянный ток (A)

6 мА/60 мА/600 мА

±(1.2% + 5)

6А

±(1.5% + 5)

Переменный ток (A)(45 Гц ~ 400 Гц)

6 мА/60 мА/600 мА

±(2% + 5)

6А

±(2.5% + 5)

Сопротивление (Ω)

6k Ω/60k Ω/600kΩ

±(1.2% + 5)

600Ω/6M Ω/60MΩ

±(1.5% + 5)

Емкость (F)

6nF/6mF

±(5% + 10)

60nF/600nF/6 мкФ/60 мкФ/600 мкФ

±(4% + 5)

Счетчик дисплея

6000

Автомобильный диапазон

√

Общие характеристики

Мощность

Литий-ионный аккумулятор: 7,4 V 4400 мА-ч адаптер постоянного тока: 100 ~ 240V 50/60Hz вход переменного тока, 9 В/4A выход

Дисплей

5,7 дюймов TFT ЖК-дисплей, QVGA (320x240)

Вес нетто продукта

Красный и серый

Цвет изделия

1,8 кг

Размер изделия

268 мм x 168 мм x 60 мм

Стандартные аксессуары

Зонд x2 (1x, 10x Переключаемый), преобразователь напряжения тока, шнур питания, адаптер, Тестовые провода, ПК программное обеспечение CD

Стандартная индивидуальная упаковка

Картонная коробка, сумка для переноски

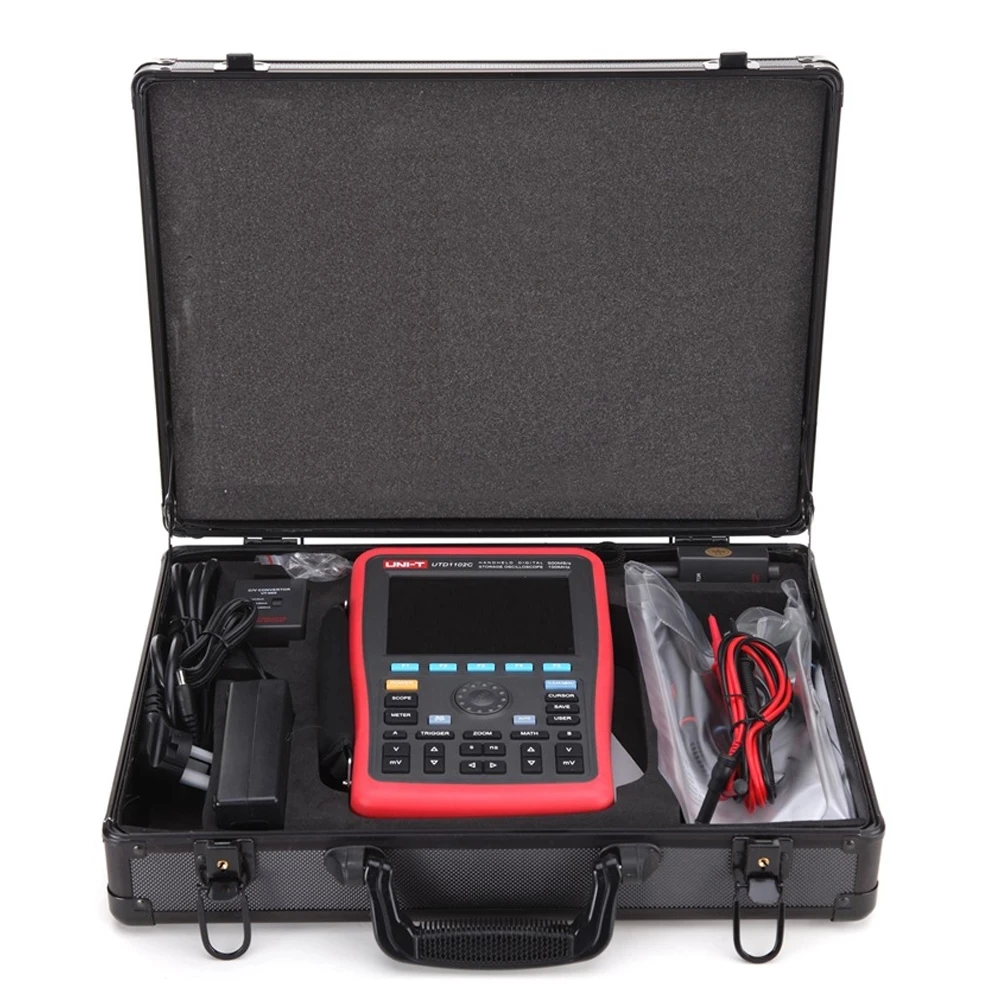

Комплектация:
1 * цифровой осциллограф
1 * зонд x2 (1x, 10x Переключаемый)
1 * преобразователь напряжения тока
1 * шнур питания
1 * адаптер
1 * Тестовые провода
1 * ПК программное обеспечение CD
1 * картонная коробка
1 * сумка для переноски
