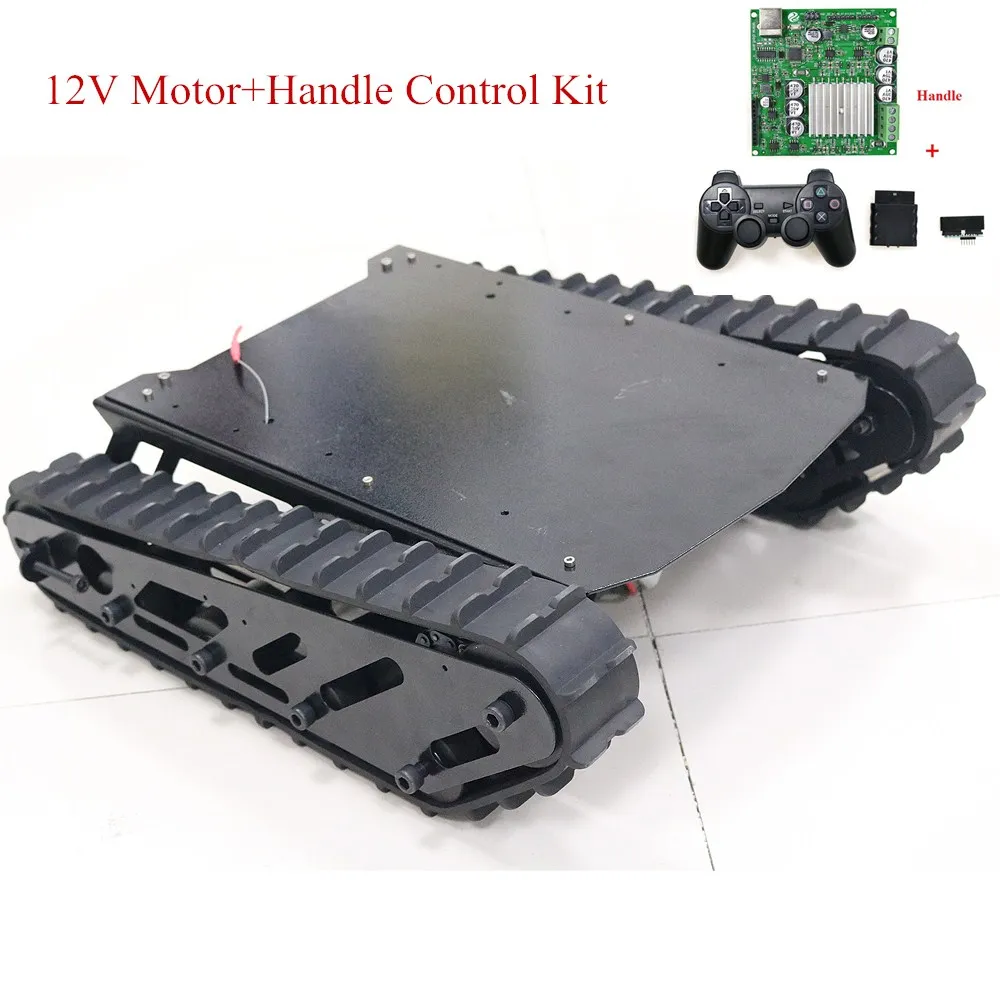

Параметры продукта

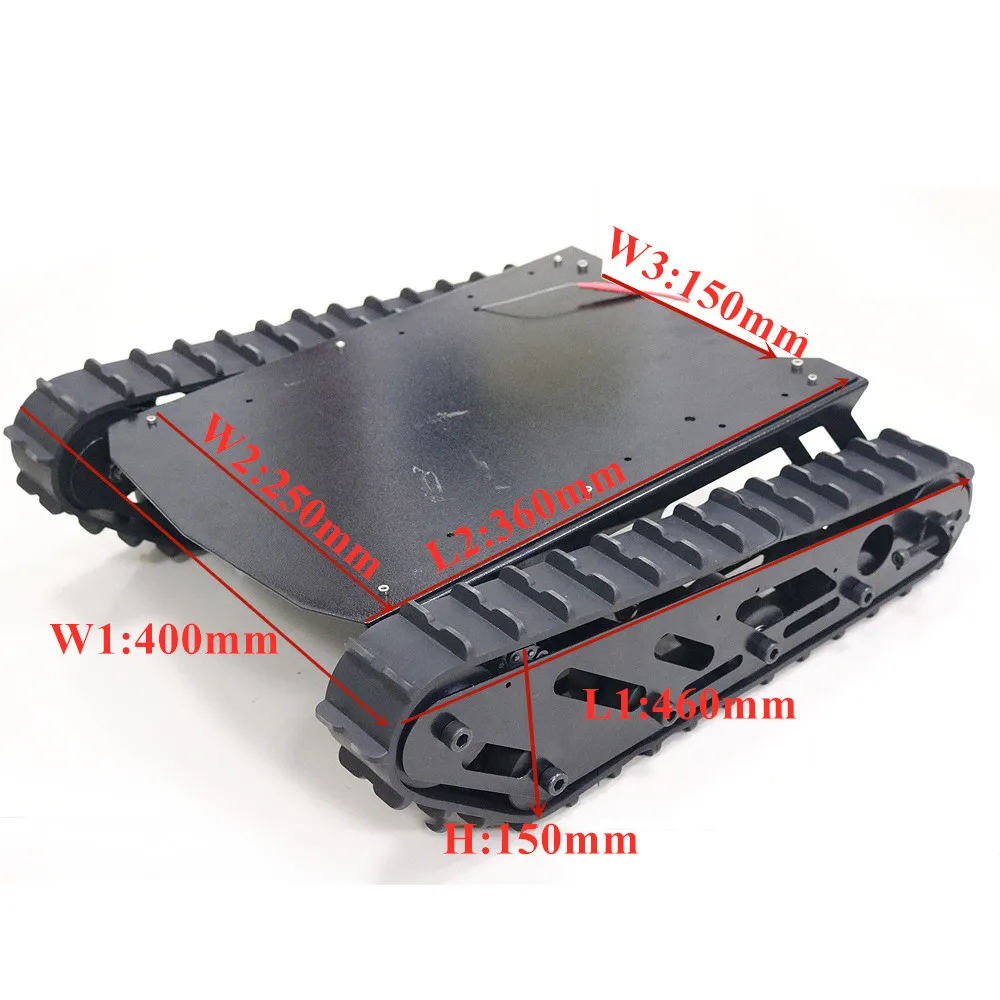

Размер: 450 мм * 400 мм * 150 мм (длина * ширина * высота)

Нагрузка: 15 кг

Двигатель: 24V turbo червячной передачи мотор

Материал гусеницы: чистый каучук

Вес: около 7,46 кг

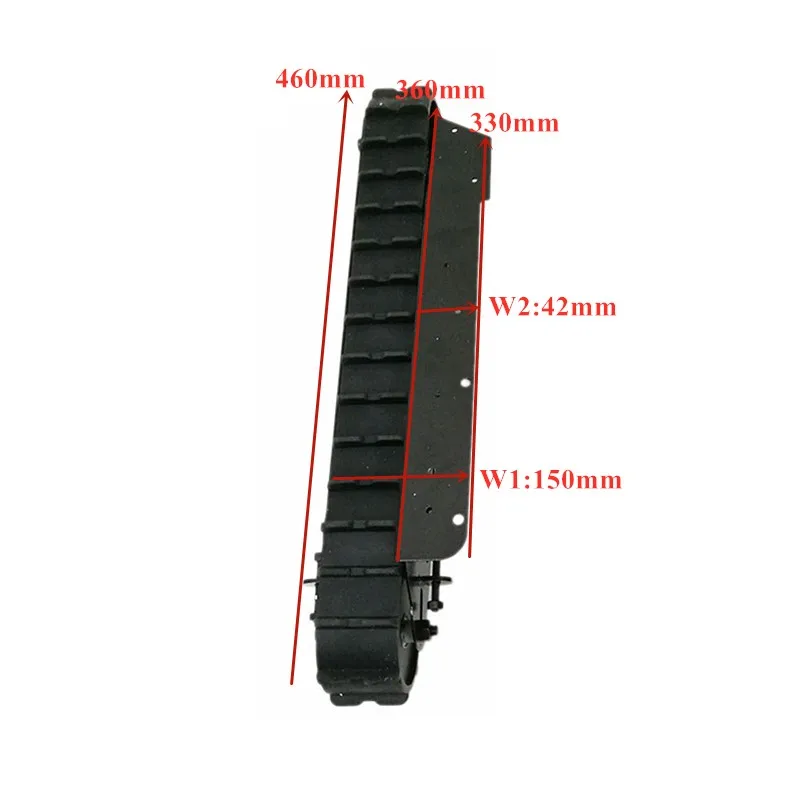

Трек

Материал: чистая Резина

Длина: 970 мм; Ширина: 51 мм

Вес: около 0,37 кг/один

Параметры двигателя

Модель изделия: A58SW-555

Диаметр вала: 8 мм

Тип: щеточный двигатель постоянного тока

Номинальное напряжение: 12V-24V

Номинальная мощность: 10 Вт

Рабочее напряжение: 24 В

Вес: 450 г

Диапазон номинального напряжения 3C: постоянный ток 36 В или меньше

Параметры набора управления

Введение платы управления

Мощный двигатель постоянного тока, внутренний встроенный ATMEGA328 в качестве блока управления приводом двигателя.

На плате защищены ATMEGA328 одноchip компьютерный программирующий интерфейс (USB и ICSP двумя способами), удобное Программирование;

Часть порта аналогового/цифрового сигнала для расширения и использования пользователя;

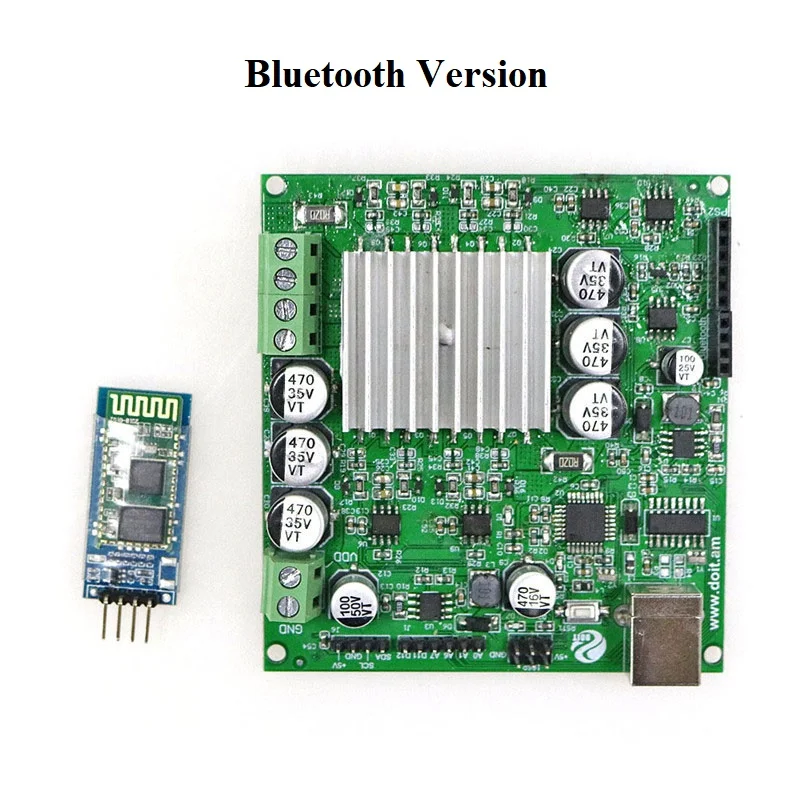

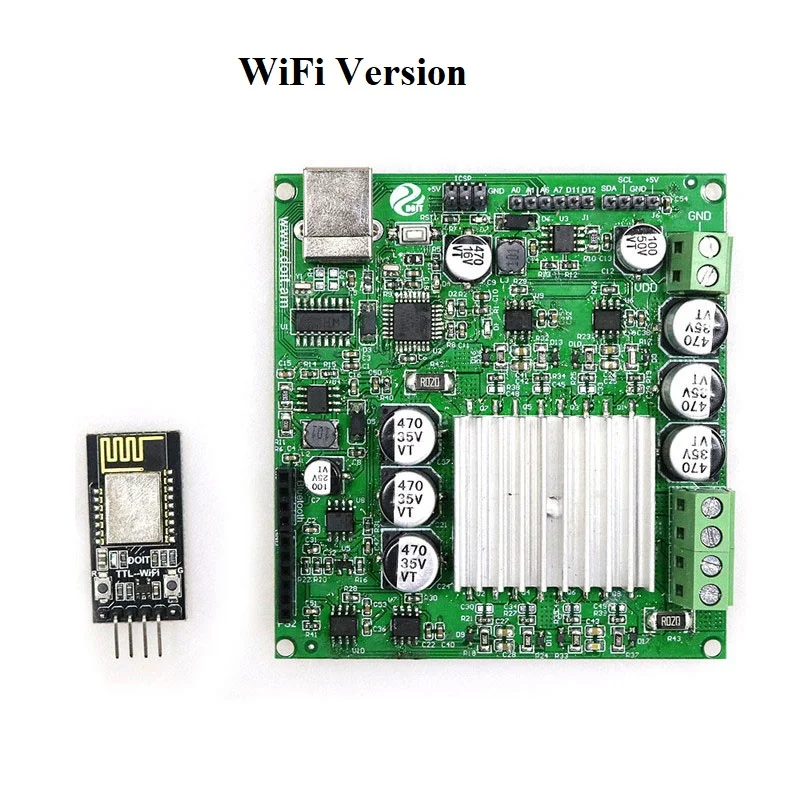

Защищены Bluetooth и wifi интерфейс, наш модуль может быть непосредственно подключен к использованию;

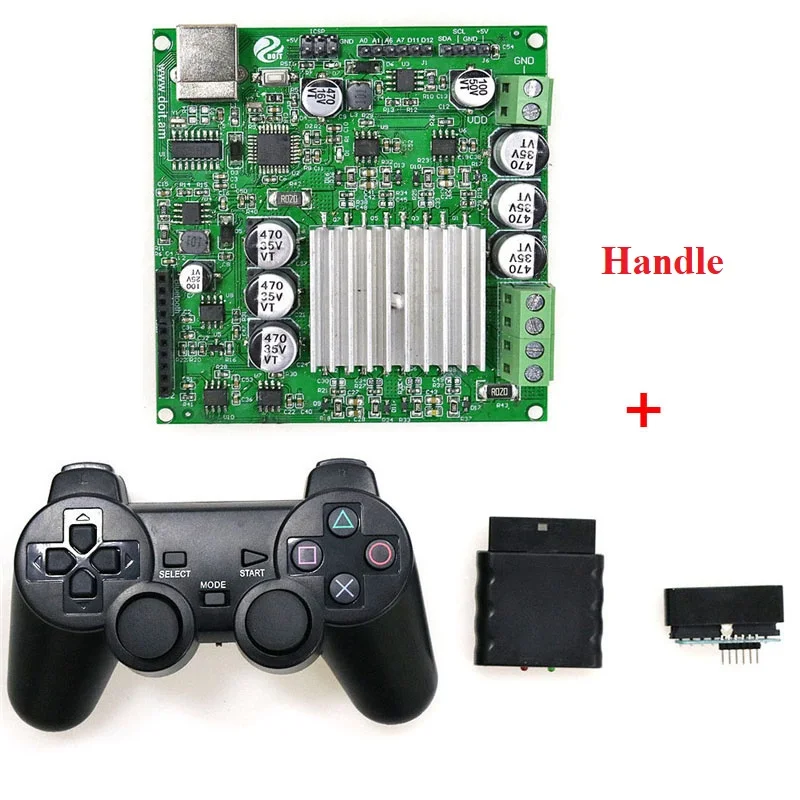

Сдержанный интерфейс ручки PS2, прямая вилка и использование;

Резервный интерфейс I²c, в то же время приводит к использованию небольшого модуля питания (максимальный выходной ток не превышает 100 мА);

Двусторонний выход двигателя постоянного тока, одиночный выходной максимальный ток 20А;

Вход питания, максимальное напряжение постоянного тока 30 В. Вход питания не предназначен для защиты от обратного хода, ошибка проводки может привести к взрыву машины;

Обнаружение программного обеспечения защиты от перегрузки по току на выходе двигателя, пороговое значение защиты программного обеспечения (получено ATMEGA328 Порт внешнего прерывания D2, конкретный расчет, пожалуйста, обратитесь к параметрам схематического дизайна, ток защиты может быть модификацией программного обеспечения ≤ 20a);

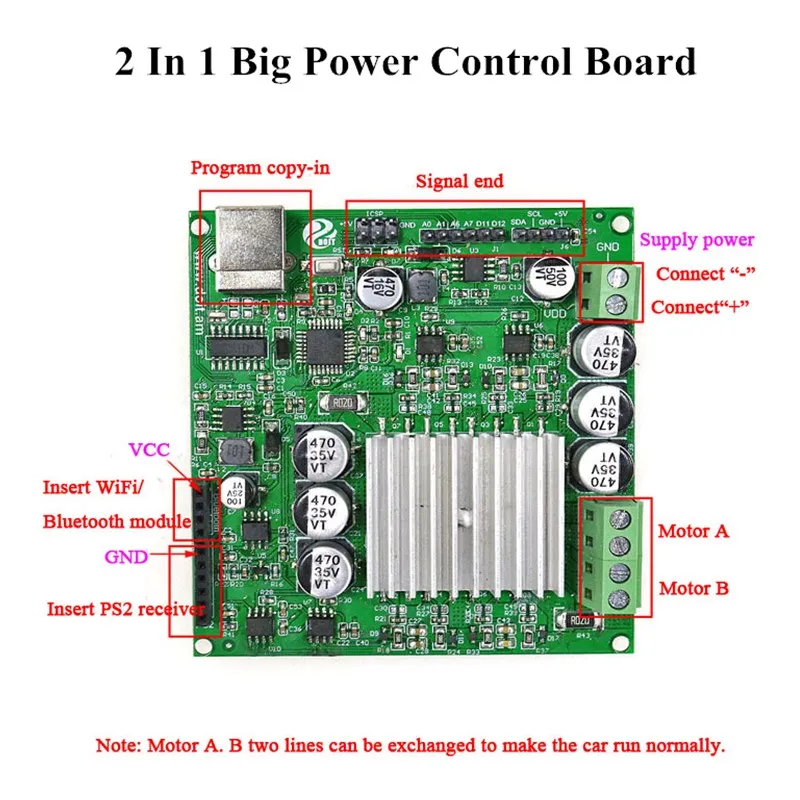

Модуль расширения, штыревая панель описание и схема:

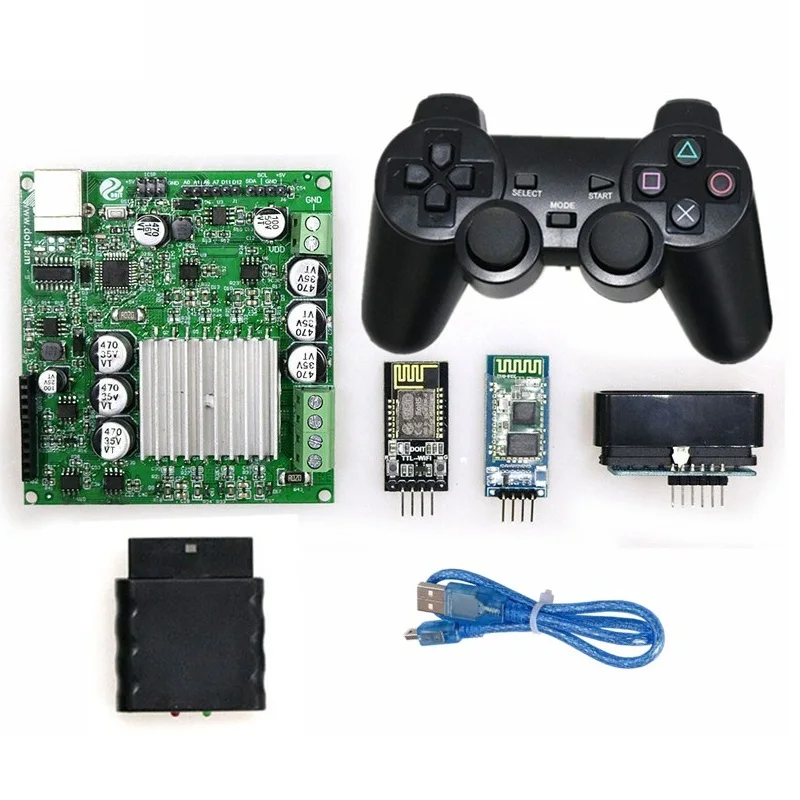

Эта плата может использоваться с модулем Wi-Fi, модулем Bluetooth и набором ручек для дистанционного управления четырехколесным приводом автомобиля;

Версия Wi-Fi и версия Bluetooth требуют мобильный телефон для установки приложения и в настоящее время поддерживает только систему Android;

По умолчанию соответствующая программа программируется в соответствии с опцией, и линия может управляться дистанционно в соответствии с инструкциями;

Только плата драйвера: относится к отдельной приводной плате, без модуля Wi-Fi, модуля Bluetooth или ручного комплекта;

Согласно фактическим измерениям, эта плата может управлять нагрузкой около 60 кг.

Совместим с arduino, его можно использовать непосредственно путем укладки.

Описание опции:

Большая мощность: максимальный ток может быть 20А, а мощность может быть 480 Вт;

Большая нагрузка: Проверенная нагрузка составляет 15 кг;

Режим управления: wifi (по DT-06), Bluetooth (по HC-05) и PS2;

2 в 1 плата: это плата управления (совместима с Arduino), а также плата драйвера двигателя постоянного тока;

Дальние расстояния: 100 м для Wi-Fi и 10 м или для bluetooth или ps2.

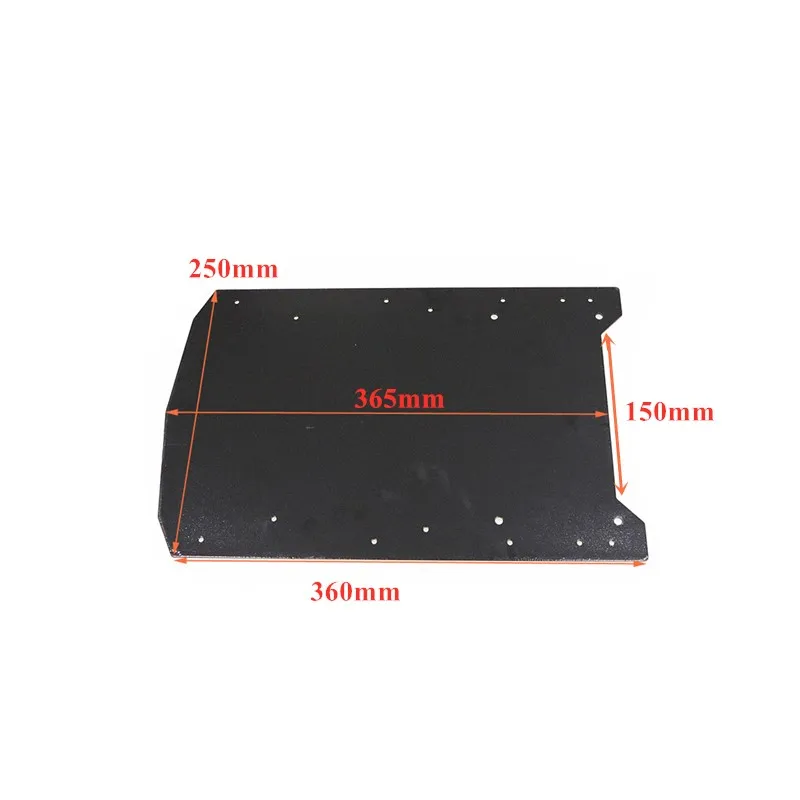

Металлическая панель

Параметры колес

Подшипник колеса: нержавеющая сталь
Приводное колесо: нержавеющая сталь

Изображения продукта
