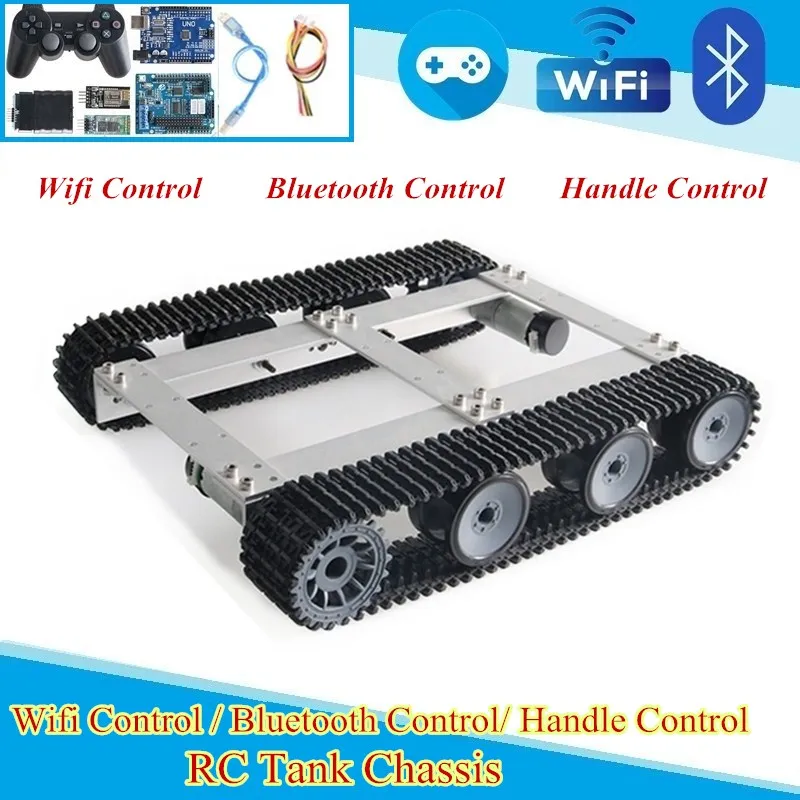

Wifi/ Bluetoth/ PS2 версия TP301 умное шасси для танков гусеничное платформа дистанционного

Wifi/ Bluetoth/ PS2 версия TP301 умное шасси для танков гусеничное платформа дистанционного

Теплая подсказка

Пожалуйста, загрузите инструкции по этой ссылке:

Руководство по установке:Http://tui.doit.am/smt/TP301.zip

Автомобильное приложение:Http://tui.doit.am/smt/com.sibo.blefiwi.car (автомобиля app).zip

Приложение управления PS2:Http://tui.doit.am/smt/Fast_Servo_PS2.zip

Руководство PS2:Http://tui.doit.am/smt/PS2 manual.zip

Схема платы управления:Http://tui.doit.am/smt/Схематическая Схема платы драйвера. Zip

Код контрольной платы:Http://tui.doit.am/smt/4-wayMotor16-wayServoCode.zip

Как выполнить загрузку: скопируйте ссылку -- Откройте веб-сайт --- вставьте ссылку, тогда появится Миссия загрузки.

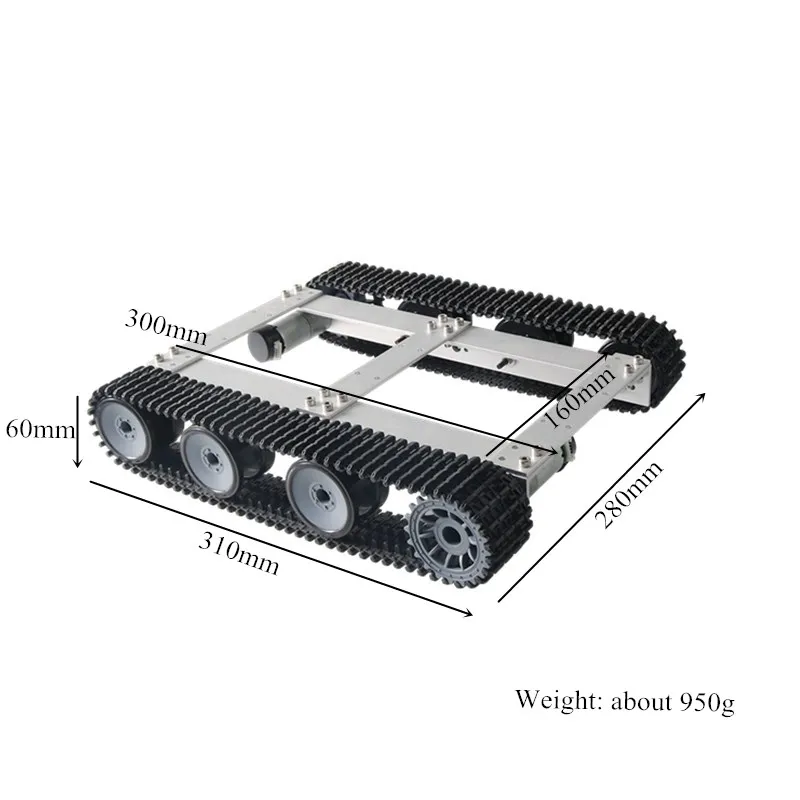

Параметры продукта

Тип товара: TP301

Размер продукта: 310*280*60 мм

Вес изделия: около 950 г

Материал панели: алюминий

Обработка поверхности: пескоструйное окисление

Трек: инженерные пластмассы

Двигатель: 6-12 В

Колеса: пластик

4-полосная мотор & 16 способ servo control board Особенности:

Совместим с arduino;

Имитируемое управление 4ch DC мотор и 16ch сервопривод;

Может управляться с помощью wifi (DT-06), Bluetooth (HC-06) и PS2 станции;

Лучший выбор для шасси автомобиля с роботом и рукоятки робота;

Модуль расширения, штыревая панель описание и схема:

16 дорожных серводвигателей и 4 дорожных моторных приводов, с использованием TB6612 4 дорожных дисков, PCA9685 для 16 дорожных серводвигателей.

Извлеките Arduino UNO I/O pin;

Максимальное входное напряжение источника питания-15 В/постоянный ток;

Резервный Bluetooth и WIFI модуль розетки;

Запасная ручка PS2;

4 дорожный двигатель постоянного тока, одноканальный Максимальный ток привода 1.2A средний/3.2A пик;

16 дорожный серводвигатель, источник питания может быть переключен внешним/внутренним источником питания перемычки;

Примечание: различные платы управления цветом отправляются случайным образом

О плате Uno R3

О DT-06 Wifi модуле

Полностью совместим с оригинальным электрическим интерфейсом и физическим интерфейсом для последовательного прозрачного Bluetooth;

Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильностью и надежностью с помощью веб-конфигурации;

Встроенный высокопроизводительный WiFi модуль ESP-M2 с размером: 34 мм * 17 мм * 4 мм;

Рабочее напряжение: 4,5 V ~ 6,0 V, TTL Рабочее напряжение: 3,3 V (совместим с 5,0 V);

Предоставленные Контакты: STATE, TXD, RXD,EN;

Средний ток: 80 мА; При отправке данных, это 170мА; Но это 20 мкА в режиме глубокого сна;

Поддержка последовательной команды;

Поддержка перепрограммируемого, прошивка OTA обновления;

Бесшовное, прозрачное передачи данных между серийные номера и Wi-Fi;

Встроенный веб-сервер HTTP, поддерживает настройки параметров на веб-странице;

Поддержка автоматического повторного подключения в режиме WiFi STA и TCP-клиенте;

Поддержка набора скорости передачи данных, бит данных, проверки паритета, стоп битов и/или времени субподряда;

Поддержка скорость передачи данных (бит/с): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400;

Поддержка AP enable, автономный SSID/пароль, Автономный IP и продолжительность сети;

Автоматическое сканирование периферийной точки доступа Wi-Fi, поддержка включения STA, DHCP, Автономный IP;

Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;

Поддержка разрешения DNS автоматически для удаленного адреса;

Поддержка проверки статуса по команде;

Предоставьте IO4, чтобы показать статус WiFi;

Рабочая температура: -40 ℃-125 ℃;

Применение: умный дом, беспроводное подключение данных и прозрачная передача, умное управление автомобилем, беспроводной Серийный принтер, светодиодный светильник, промышленное управление и т. Д.

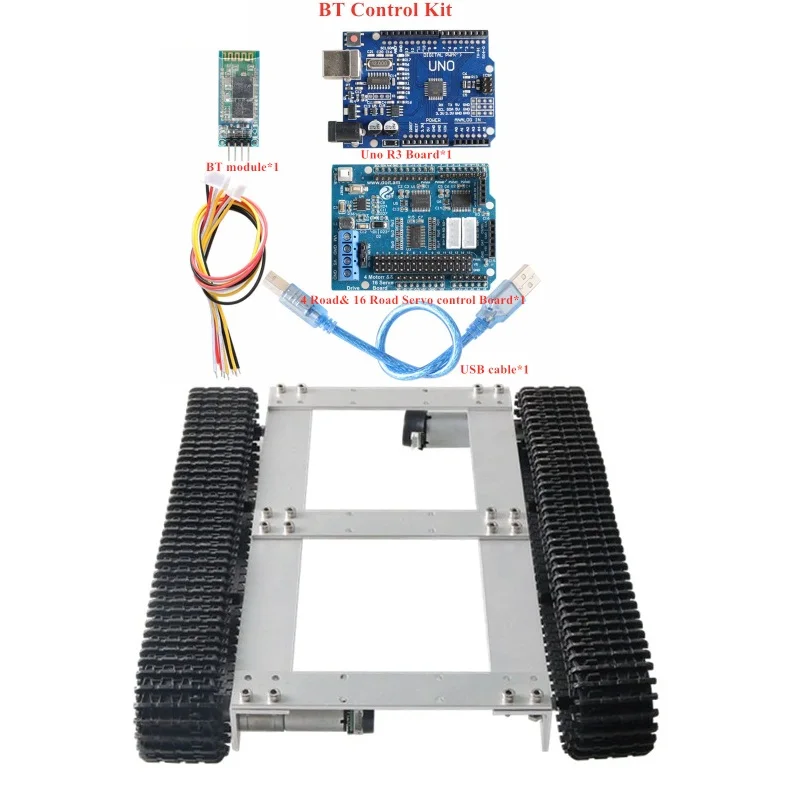

О HC-06 модели Bluetooth

Комбинированный режим: два модуля автоматически устанавливают связь при питании. Режим размещения ПК: сопряжение модуля с bluetooth-ключом непосредственно в качестве виртуального сериала.

Прототип Bluetooth: спецификация Bluetooth v2.0 + EDR

Частота: 2,4 GHz ISM полоса

Модуляция: GFSK(Gaussian Shift Keying)

Мощность излучения: ≤ 4dBm, класс 2

Чувствительность: ≤-84dBm при 0.1% BER

Скорость: асинхронный двигатель: 2,1 Мбит/с (макс.) / 160 кбит/с, синхронный: 1 Мбит/с 1 Мб/с

Безопасность: аутентификация и шифрование

Профили: последовательный порт Bluetooth

Чип CSR: Bluetooth v2.0

С волнами длинного диапазона: 2,4 ГГц-2,8 ГГц, ISM полоса

Протокол: Bluetooth V2.0

Класс мощности: (+ 6 дБм)

Чувствительность приема: -85dBm

Напряжение: 3,3 (2,7 V-4,2 V)

Ток: паринг-35 мА, подключен-8 мА

Температура: -40C ~ + 105C

Определяемая пользователем скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 230400,

460800,921600 ,1382400.

Размер: 26,9 мм * 13 мм * 2,2 мм

Параметры двигателя

25 мм 9V150rpm мотор

Двигатель 25 мм 12V300rpm

Параметры трека

Параметры колеса

Список доставки

Шасси: 1 комплект

Комплект управления: 1 комплект

Примечание: Этот продукт поставляется оптом

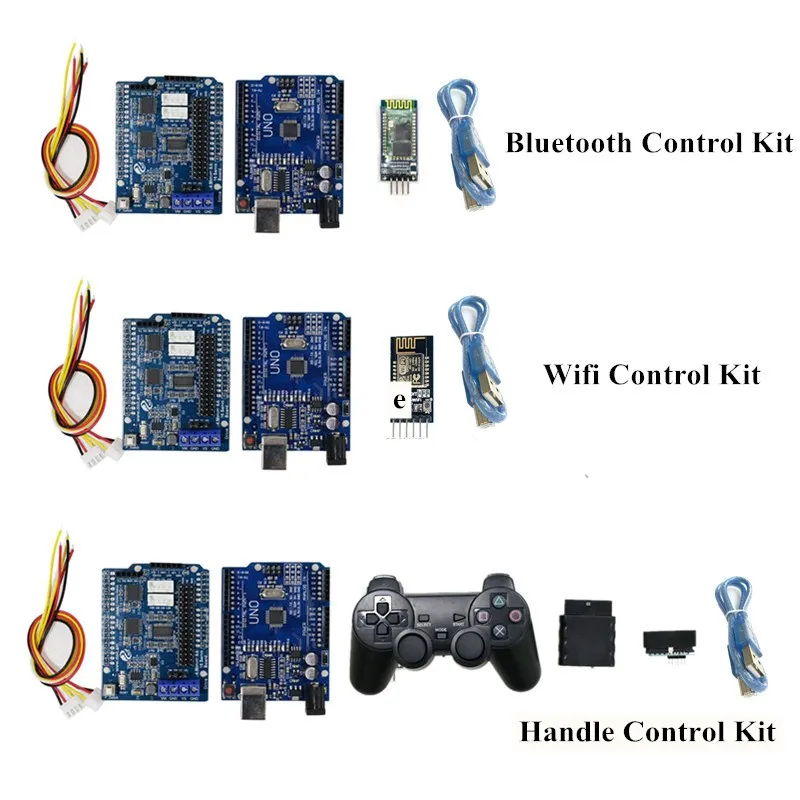

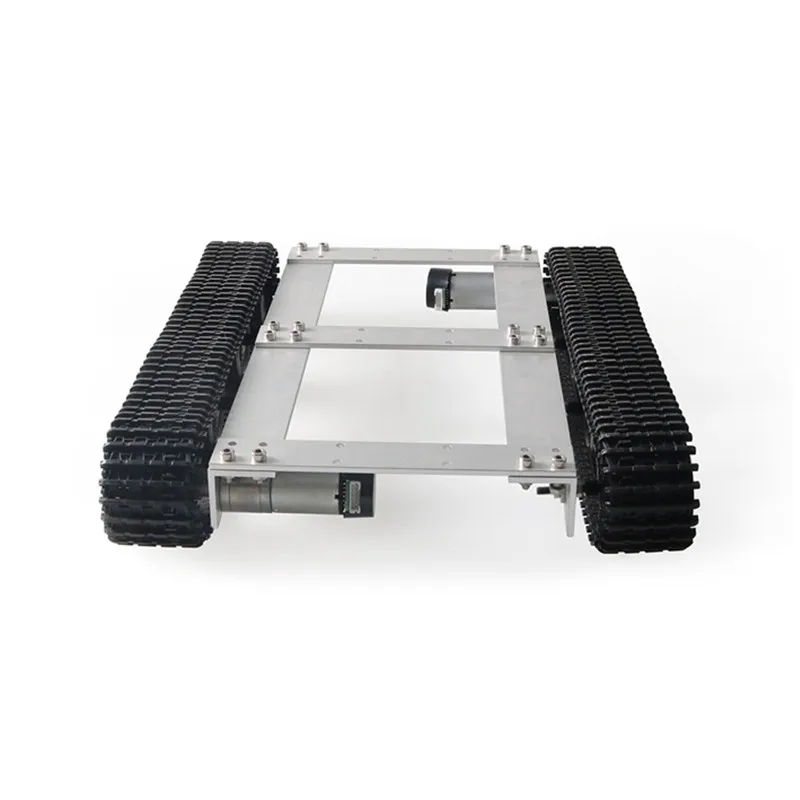

Фотографии продукта

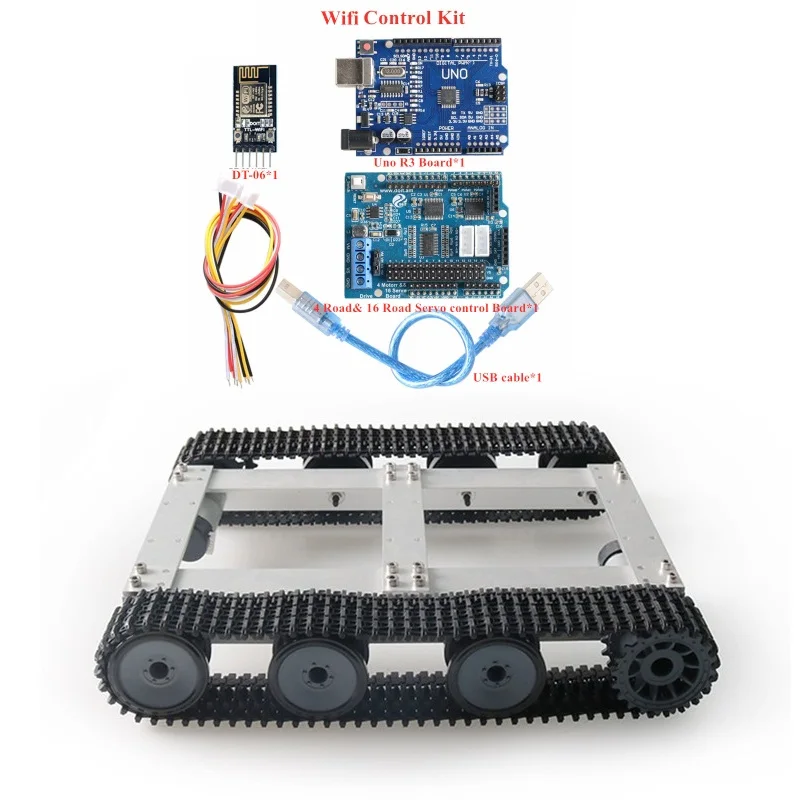

Комплект управления WiFi

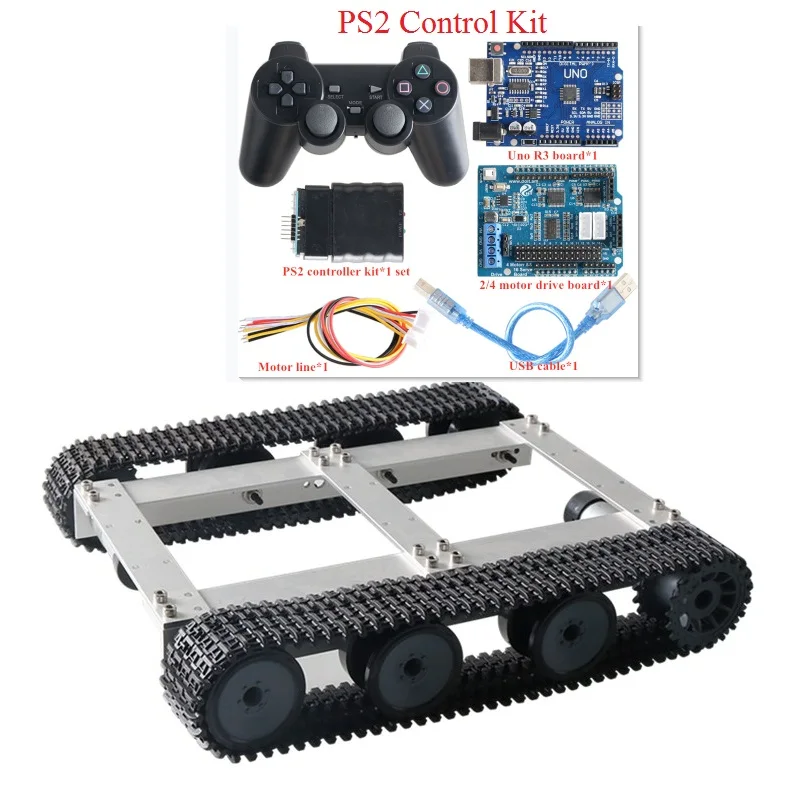

Комплект беспроводного управления PS2:
