5 шт. 10 шт./лот отремонтированный Huawei HG8546M HG8545M5 XPON 4FE 1GE + 3FE + WIFI oNU терминал английская прошивка модем маршрутизатор ONT

HG8546M HG8545M5 Совместимость со всеми версиями OLT в приложении FTTH английская прошивка 1GE + 3FE + 1POT FTTH

Примечания:

Дата производства: HUAWEI HG8240 4GE, нет wifi [модель Wifi HG8245].Подержанный отремонтированный

Обычно ONU работает стабильно много лет без каких-либо проблем.

Этот внешний вид ONU составляет около 80% новых (почти новых), функционирует абсолютно нормально и доступно. Если вы не согласны с внешним видом, пожалуйста, свяжитесь с нами и сделайте больше подтверждения.

Тестирование будет сделано снова, чтобы подтвердить функцию OK перед упаковкой и отправкой.

При возникновении любых проблем с качеством продукции свяжитесь с нами для бесплатной замены.

Для адаптера питания, пожалуйста, свяжитесь с нами для подтверждения типа us/EU/UK/AU.

Выбор модели:

Модель-A:HUAWEI HG8546M XPON 4FE + WIFI

Модель-B:HUAWEI HG8545M HG8546M XPON 1GE + 3FE + WIFI

EchoLife HG8546M, оптический сетевой терминал (ONT), является высококлассным домашним шлюзом в Huawei FTTH solution. С помощью технологии GPON ультра-широкополосный доступ предоставляется для пользователей дома и SOHO. HG8546M обеспечивает 1 * POTS порты, 1 * GE + 3 * FE авто-адаптация Ethernet и 2 * Wi-Fi порт. HG8546M имеет Высокопроизводительные возможности пересылки, чтобы обеспечить превосходный опыт работы с VoIP, Интернет и HD видео сервисами. Таким образом, HG8546M обеспечивает идеальное терминальное решение и ориентированный на будущее сервис, поддерживающий возможности для установки FTTH.

* Размеры (Ш x Г x В):250 мм x 185 мм x 35 мм

* Порт: 1POTS + 1GE + 3FE + 1USB + 1wi-Fi

* Среднее энергопотребление: 8 Вт

* Рабочая среда: температура: 0℃~ + 40℃;

* Влажность: 5%-95%, без конденсации

* Источник питания: вход адаптера: 100-240 В переменного тока, 50-60 Гц;

* Выход адаптера: 11-14 В постоянного тока, 1 A

* Вес: около 500 г (включая адаптер питания)

1.Plug-and-play (PnP): Интернет, IPTV и VoIP услуги могут быть развернуты одним нажатием на NMS и конфигурации на месте не требуется.

2. Удаленная диагностика: Удаленное обнаружение неисправностей осуществляется путем циклического тестирования портов POTS, эмуляции вызовов и эмуляции PPPoE dialup, инициированной NMS.

3. Контроль связи: обнаружение связи E2E достигается с помощью 802.1ag Ethernet OAM.

4. Высокоскоростная Пересылка: GE line rate forwarding в мостовом сценария и 900 Мбит/с forwarding в сценария NAT.

5. Зеленая энергосберегающая: 25% энергопотребление сохраняется с помощью высокоинтегрированной системы на чипсете (SOC), в которой один чип интегрируется с модулями PON, voice, gateway и LSW.

Особенности

* Локальное управление с помощью веб-и удаленного управления с помощью TR069 и OMCI

* Контроль оптической мощности

* 802.1ag Ethernet OAM

* Циклическая проверка портов POTS, эмуляции вызовов и эмуляции PPPoE dialup

* Регулировка динамического энергопотребления

* С резервной батареей, гарантированные услуги могут быть выбраны гибко

* Оптический модуль класса B +

* Режим аутентификации безопасности: SN,
Пароль или SN + пароль

* Вверх/вниз по течению FEC

* Функция NAT

* Интернет, IPTV и VoIP услуги автоматически подключаются к ONT ports

* Виртуальный сервер, триггер порта, DMZ и DDNS

* Двойные системы для защиты программного обеспечения

* Защита типа B и обнаружение изгоев

* Резервное копирование литиевой батареи и мониторинг резервного аккумулятора

* Протоколы SIP и H.248

* Разделение медиа-потока и сигнального потока

* IGMP V2 и V3 snooping/IGMP proxy

* 802.11b/g/n, сертифицирован по Wi-Fi Alliance

Быстрый запуск

Информация о безопасности «Держите устройство вдали от огня или источников тепла, включая электрические нагреватели, печи, печи и свечи. В противном случае корпус устройства может быть горячим или расплавленным, что вызывает пожар в экстремальных случаях. " Замените поврежденные кабели или компоненты розеток питания на линии электропитания или рядом с устройством своевременно, чтобы устранить риски безопасности. 1 перед использованием устройства внимательно прочитайте эти меры предосторожности. Соблюдайте эти меры предосторожности и инструкции, чтобы обеспечить оптимальную производительность продукта и избежать опасности и нарушения правил или правил. Противопожарные меры предосторожности

Инструкции по использованию

* Используйте устройство в чистой и хорошо проветриваемой внутренней среде, вне прямых солнечных лучей.

* Храните устройства и аксессуары при температуре от-10 °C до + 35 °C и относительной влажности 30%-85% RH в течение более 9 месяцев. Если температура окружающей среды или относительная влажность выше или выше, устройство может быть неисправным.

* Установите устройство в строгом соответствии с требованиями поставщика. Убедитесь, что вокруг устройства находится не менее 10 см пространства для рассеивания тепла. Во время установки держите устройство вдали от легковоспламеняющихся объектов и электроприборов, которые генерируют сильные магнитные или электрические поля, включая микроволновые печи, холодильники и мобильные телефоны.

* Описанный Диапазон входного напряжения должен соответствовать локальной сети питания. Например, входное напряжение устройства составляет 200-240 В переменного тока для Европейского союза; Входное напряжение устройства 100-130 В переменного тока для Соединенных Штатов Америки.

* Напряжение источника питания устройства должно соответствовать требованиям по входному напряжению устройства."

* Перед использованием адаптера питания, пожалуйста, проверьте отсутствие повреждений на адаптере. " * Используйте сухие руки для подключения или отключения кабелей. Прекратите использование устройства и выключите питание перед подключением или отключением кабелей.

* Когда есть молния, выключите питание и отключите все кабели, включая кабель питания, оптическое волокно и сетевой кабель."

* Предотвращает попадание предметов в устройство через отверстие для рассеивания тепла. Предотвращает попадание воды или других жидкостей в устройство.

* Не размещайте никаких объектов на устройстве, так что устройство не будет перегреваться или деформироваться."

* Если происходит аномалия, например, жидкость поступает в устройство, или устройство излучает дым, Необычные звуки или запахи, немедленно прекратите использование устройства. Выключите питание и отсоедините все кабели к устройству, включая кабель питания, оптический кабель и сетевой кабель.

* Перед очисткой или обслуживанием устройства прекратите его использование, закройте все приложения и отключите все кабели."

* Не используйте сильные химические вещества, моющие средства или другие химические вещества. Используйте чистую, сухую, мягкую ткань для протирания корпуса и аксессуаров устройства.

* Держите устройство сухим, когда оно хранится, транспортируется или используется. Предотвращает столкновение устройства с другими объектами. В противном случае устройство и его аксессуары могут быть повреждены, и устройство может стать неисправным.

* Без несанкционированного устройства или индивидуального лица может разобрать или изменить устройство или аксессуары."

* Утилизируйте упаковочные материалы, истекшие батареи и старые или брошенные устройства в соответствии с местным законодательством и правилами. Настоятельно рекомендуется рециркулировать их.

HG8546M HG8545M5 источник питания

Обзор продукта

Функция продукта

Серия HG8010

1 порт Ethernet

Серия HG8110

1 порт Ethernet

1 порт горшка

Серия HG8012

1 порт Ethernet

1 порт CATV

Серия HG8120

2 порта Ethernet

1 порт горшка

Серия HG8242

4 порта Ethernet

2 порта POTS

1 порт CATV

Серия HG8040

4 порта Ethernet

Серия HG8240

4 порта Ethernet

2 порта POTS

Технические характеристики

* Вход адаптера питания: 100-240 В переменного тока, 50/60 Гц

* Источник питания системы: см. Табличку на устройстве."

* Температура окружающей среды: от 0 °C до + 40 °C

* Влажность окружающей среды: 5%-95% (без конденсации)

* Другие технические характеристики см. В следующей таблице.

Терминал GPON

Вес (включая адаптер питания)

Максимальное энергопотребление системы

Серия HG8010

Приблизительно 270 г

3,6 W

Серия HG8110

Около 300 г

5,5 W

Серия HG8012

Около 350 г

6 Вт

Серия HG8120

Около 350 г

5,5 W

Серия HG8242

Около 400 г

14 Вт

Серия HG8040

Около 400 г

7,5 W

Серия HG8240

Около 400 г

7,8 Вт

Установка терминала GPON

Предостережение

1. Не устанавливайте клеммы GPON на открытом воздухе или на наружных шкафах.

2. Клеммы GPON можно установить на стену или разместить на верстаке. Не устанавливайте клеммы GPON в других режимах, таких как потолок. 3. Терминал не может быть подключен к другим устройствам, таким как GPON терминалы, переключатель и маршрутизатор.

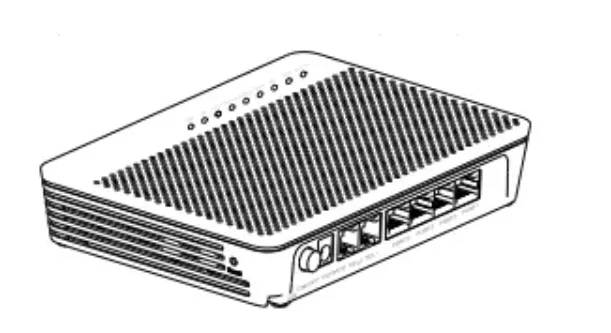

Установка клеммы GPON на столе схематическая схема для размещения устройства на столе Горизонтально выглядит следующим образом (HG8240H5 используется в качестве примера здесь.):

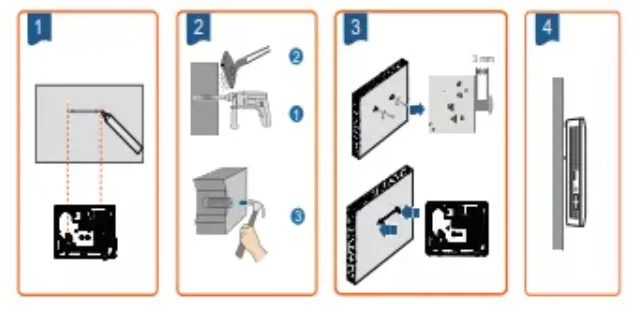

Крепление клеммы GPON на стену

Шаг 1. Отметьте положение двух отверстий, используемых для установки GPON терминала, убедитесь, что два отверстия имеют то же расстояние, что и два монтажных отверстия. Шаг 2: Выберите правильное сверло в соответствии с наружным диаметром винтов. Используйте молоток для сверления отмеченных позиций на стене. Затем очистите стену и установите два Расширительных болта.

Шаг 3 используйте отвертку, чтобы закрепить винты в Расширительных болтах, оставив головки винтов 3 мм над стеной. Затем установите GPON терминал на винты.

HG8546M HG8545M5

Обратите внимание, что этот терминал в основном расположен горизонтально на столе. Когда он крепится на стену, шелкография его индикатора изменяется. Если у вас есть особые требования на шелкографии, приобретите другой терминал.

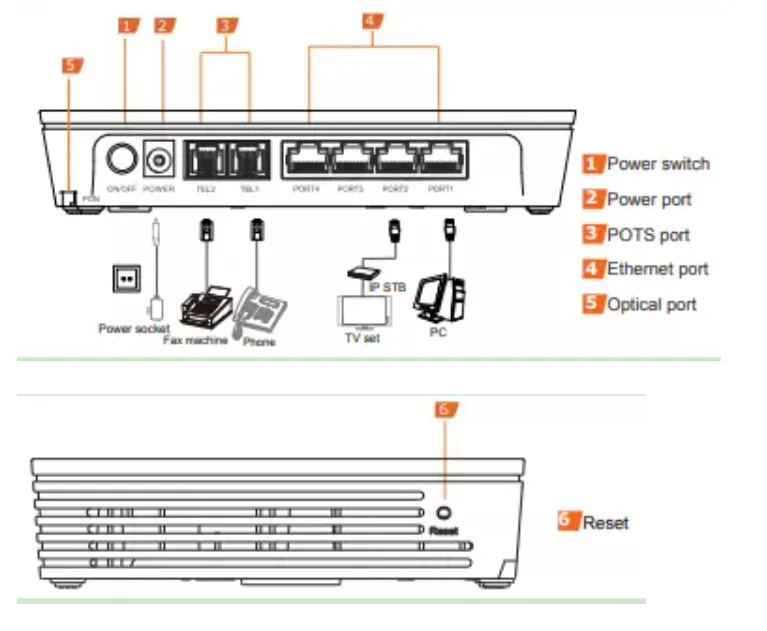

Шаг 1Используйте оптическое волокно для подключения оптического порта на ONT и оптического порта на стене.

Оптический порт серии HG8242, серии HG8240 и серии HG8040 находится на задней части устройства. Для подключения оптического порта см. Следующую картинку (в качестве примера используется HG8240H5):

Для подключения оптических портов других ONTs см. Следующую диаграмму: (Используйте оптическое волокно для прямого подключения оптического порта на ONT к оптическому порту на стене.) HG8110F используется в качестве примера.

Примечание

1. Оптический соединитель, подключенный к оптическому порту, является соединителем SC/APC, и тип оптического соединителя, подключенного к оптическому порту в стене, определяется практическими условиями.

2. 2. Чтобы обеспечить нормальное использование волокон, убедитесь, что радиус изгиба волокна больше 30 мм

Шаг 2Используйте сетевой кабель для подключения порта LAN к ПК или порту Ethernet на IP STB.

Шаг 3Используйте телефонную линию для подключения порта телефона к телефону или факсу.

Шаг 4Используйте адаптер питания для подключения порта питания к розетке.

Примечание

Предыдущая фигура соединяет адаптер питания в качестве примера. Для подробной информации

О том, как использовать резервный аккумулятор, см. Руководство по использованию резервного аккумулятора.

Шаг 5Нажмите кнопку включения/выключения питания.

Вход в окно веб-конфигурации

Шаг 1 Установите ip-адрес ПК в той же подсети, что и ip-адрес управления терминала GPON.

Примечание

Вы можете найти ip-адрес управления по умолчанию на табличке устройства

Шаг 2 Введите ip-адрес управления терминала GPON в адресной строке интернет-обозревателя и нажмите Enter. Отображается окно входа. Шаг 3 в окне входа выберите предпочитаемый язык, введите имя пользователя и пароль (напечатанный на табличке имени устройства) и нажмите «войти». После аутентификации пароля отображается окно веб-конфигурации.

Примечание

-Отправляется из разных партий производителей, на некоторых устройствах нет ip-адреса, имени пользователя и пароля. В таком чехол Войдите в устройство с помощью 192.168.100.1 (или 192.168.1.1), root (имя пользователя) и adminHW (пароль).

-Если вы не выполняете никаких операций после входа в систему в течение пяти минут, вы выходите из системы, и система автоматически возвращается к интерфейсу входа.

-Система будет заблокирована, если вы вводите неправильное имя пользователя и пароль три раза подряд. Через минуту он будет разблокирован. -Измените исходный пароль после входа на веб-страницу.

Описание индикатора

Описание состояния индикатора таблицы

Индикатор

Статус

Описание

CATV

Устойчивый на

Функция CATV включена, и сигналы CATV получены.

Скидка

Функция CATV отключена или сигналы CATV не получены.

TEL1-TEL2

Устойчивый на

ОНТ зарегистрирован с мягким переключателем, но поток обслуживания не передается.

Мигание

Передаются сервисные потоки.

Скидка

ОНТ не включен или не зарегистрирован на softswitch.

LAN1-LAN4

Устойчивый на

Подключение Ethernet находится в нормальном состоянии.

Мигание

Данные передаются через порт Ethernet.

Скидка

Подключение Ethernet не настроено.

LOS/PON

Устойчивый зеленый цвет

Терминал включен.

Скидка

Источник питания отключен.

Huawei FTTH другие модели

Huawei EPON/ GPON ONT
Huawei GEPON ONT
HG8010 EPON ONT, 1 * LAN английская прошивка
HG8310 EPON ONT, 1 * LAN английская прошивка
HG8110 EPON ONT, 1 * LAN + 1 * Голосовая английская прошивка
HG8120 EPON ONT, 2 * LAN + 1 * Голосовая английская прошивка
HG8240 EPON ONT, 4 * LAN + 2 * Голосовая английская прошивка
HG8346R EPON ONT, 4 * LAN + 2 * Voice + WIFI английская прошивка
HG8245 EPON ONT, 4 * LAN + 2 * Voice + WIFI английская прошивка
Huawei GPON ONT
HG8310M GPON ONT, 1 * LAN английская прошивка
HG8010/HG8010C GPON ONT, 1 * LAN английская прошивка
HG8311/HG8110/HG8110F GPON ONT, 1 * LAN + 1 * Голосовая английская прошивка SIP
HG8120C/HG8120F/HG8120/HG8321/HG8321R GPON ONT, 2LAN + голосовая английская прошивка SIP
HG8340M/HG8540/HG8040 GPON ONT, 4FE английская прошивка SIP
HG8342/HG8342R/HG8342M/HG8240 GPON ONT, 4FE + 2 голосовые английские прошивки SIP
HG8240/HG8240H GPON ONT, 4GE + 2 Голосовая английская прошивка SIP
HG8345R Внутренняя антенна GPON ONT, 4FE + WIFI (Внутренняя антенна) Английская прошивка SIP
HG8345R внешняя антенна GPON ONT, 4FE + WIFI (внешняя антенна) Английская прошивка SIP
HG8546M GPON ONT, 1GE + 3FE + VOICE + WIFI, английская прошивка SIP
HG8346M/HG8245A/HG8346R GPON ONT, 4FE + 2 голоса + WIFI (Внутренняя антенна) Английская прошивка SIP
HG8346R внешняя антенна GPON ONT, 4FE + 2 голоса + WIFI (внешняя антенна) Английская прошивка SIP
HG8245C2 GPON ONT, 2GE + 2FE + 2 голоса + WIFI английская прошивка SIP
HG8245 внешняя антенна GPON ONT, 4GE + 2 голоса + WIFI (внешняя антенна) черный цвет английский SIP
HG8245H GPON ONT, 4GE + 2 голоса + WIFI английская прошивка SIP ONT
HG8247 GPON/EPON ONT, 4GE + 2 голоса + WIFI + CATV английская прошивка SIP

Huawei Bridge + Voice ONT

HG8110F GPON/EPON ONT, 1POTS + 1FE английская прошивка

HG8120F GPON/EPON ONT, 1POTS + 2FE английская прошивка

HG8240F GPON/EPON ONT, 2POTS + 4FE английская прошивка

HG8311 GPON ONT, 1POTS + 1FE английская прошивка

HG8321 GPON ONT, 1POTS + 2FE английская прошивка

HG8342M GPON/EPON ONT, 2POTS + 4FE английская прошивка

HG8541 GPON ONT, 1POTS + 4FE английская прошивка

HG8010H GPON ONT, 1GE английская прошивка

HG8040F GPON/EPON ONT, 4GE английская прошивка

HG8310M GPON ONT, 1GE английская прошивка SIP

Приложение Huawei FTTH

Разница между Gpon и Epon?

1. EPON и GPON принимают различные стандарты. Можно сказать, что GPON является более продвинутой точкой, которая может передавать большую пропускную способность и может принести больше пользователей, чем EPON. GPON возникла из ранней APON технология оптического волокна связи, и разработанный из этого, формат рамки ATM используется для передачи потока кода. E EPON относится к взаимосвязанному Ethernet, поэтому, когда EPON был рожден, он должен был быть в состоянии непосредственно и легко подключаться к Интернету, таким образом, поток кода EPON следует формату кадров Ethernet. Конечно, чтобы адаптироваться к передаче на оптическом волокне, слой рамочного формата, определенного EPON, обернут за рамку формата Фрейма Ethernet.

2. Стандарт EPON IEEE 802.3ah. Основной принцип разработки стандарта EPON IEEE заключается в том, чтобы попытаться стандартизировать EPON в архитектуре 802,3 и свести к минимуму расширение стандартного протокола Ethernet MAC.

3. Стандарт GPON является ITU-TG.984 серией стандартов. При разработке стандарта GPON учитывается поддержка традиционных услуг TDM и продолжает использовать фиксированную рамку 125 мс для поддержания непрерывности синхронизации 8K. Для поддержки нескольких протоколов, таких как ATM, GPON определил новую структуру инкапсуляции GEM: GPONEncapsulaTIonMethod. Вы можете смешивать и инкапсулировать данные из ATM и других протоколов в кадры.

4. Что касается применения, GPON имеет большую пропускную способность, чем EPON. Его пропускная способность более эффективна, и его оптическая способность разделения сильнее. Он может передавать больше услуг полосы пропускания и достигать большего доступа пользователей. Он уделяет больше внимания мульти-сервисной и QoS гарантии, но это более сложно, это вызывает его стоимость выше, чем EPON, но с крупномасштабным внедрением технологии GPON, разница в стоимости между GPON и EPON постепенно уменьшается.

5. Сравнение стека протоколов GPON и EPON

EPON и GPON имеют свои достоинства. GPON превосходит EPON с точки зрения показателей производительности. Однако EPON имеет преимущества во времени и стоимости. GPON догоняет. С нетерпением ждем будущего рынка широкополосного доступа, он не может быть, кто заменяет других. Это должно быть сосуществовать и дополнять друг друга. Для клиентов с высокой пропускной способностью, мульти-сервисом, QoS и требованиями безопасности и технологией ATM в качестве основной сети GPON будет более подходящим. Что касается групп клиентов, которые являются экономически чувствительными, QoS и безопасность не высоки, EPON стала преобладающей.

EPON-ONU однопользовательский ONU предназначен для ONU в deferent FTTH решений sevenlayer. Приложение FTTH класса перевозчика обеспечивает доступ к сервису даты. EPON-ONU использует высокопроизводительные и недорогие чипы и поддерживает соединение CTC 3,0 и межрабочие стандарты China Telecom. С помощью NGBN View NMS, он может предоставить подписчикам множество услуг и полностью удовлетворить потребности устройств FTTH класса перевозчика.

FTTH, fiber-to-home, использует волокно в качестве носителя передачи, чтобы предоставить пользователям более высокую пропускную способность для удовлетворения разнообразных потребностей в голосовом, видео и обслуживании данных. Он постепенно заменит другие технологии доступа медного кабеля. PON (пассивная Оптическая сеть) относится к пассивному устройству от центрального офиса до конца пользователя без какого-либо активного оборудования. Эта технология признана лучшей технологией FTTH доступа в отрасли из-за высокой пропускной способности и стабильности сети. Удобное управление и техническое обслуживание, низкая стоимость и другие преимущества, были единодушно признаны основными операторами по всему миру и в настоящее время является предпочтительным решением для сетей доступа.

Введение в технологии и стандарты PON доступа

PON (пассивная Оптическая сеть)-это P2MP (точка к нескольким точкам) Сетевая система. Он состоит из OLT (оптический Соединительный терминал), ODN (оптическая распределительная сеть) и ONU (блок оптической сети). Структура сети выглядит следующим образом.

PON network использует технологию WDM для реализации передачи оптических сигналов вверх и вниз по течению на одном и том же оптическом волокне. Длина волны нисходящего оптического сигнала составляет 1490 нм, а длина волны восходящего оптического сигнала-1310 нм. Для передачи данных используется технология обратного соединения и мультиплексирования (TDM) для завершения Многоточечной Связи.

В настоящее время основные решения сети PON доступа включают GPON (гигабитный PON) и EPON (пассивная Оптическая сеть Ethernet). PON стандартизация организации IEEE, ITU-T/FSAN соответственно проводят исследования по технологии EPON и GPON и стандартам, связанным с производством.

В области доступа PON IEEE завершила разработку стандарта 802.3ah в 2004 году и объединила с базовым стандартом Ethernet ieeee802.3 в один стандарт в 2005 году, и до сих пор он не изменился. В соответствии с предпосылкой наследования большинства технических характеристик 1G EPON IEEE изучил функции физического слоя 10GEPON и части слоя канала передачи данных и внедрил технологию 10GE-PON. Не изменяя существующий протокол управления уровнем EPON MAC, только повторно определяет физический слой PHY. Стандартные s, скорость передачи по каналу связи и нисходящей линии увеличивается до (10G/DS 1G/US или 10G/DS/US), И стандарт 802.3av 10G EPON был выпущен в сентябре 2009 года.

FSAN (сеть доступа к полным услугам) в настоящее время является самой влиятельной организацией в отрасли для исследования технологий оптического доступа (B-PON, E-PON, G-PON). Он был инициирован такими операторами, как BT/Bellsouth и сосредоточен на следующем поколении технологии оптического доступа к сети. Первоначальная цель Организации заключается в том, чтобы принять единодушные взгляды и цели, сформированные основными операторами и производителями с точки зрения совместимости и реализации xPON.

Международный союз электросвязи МСЭ-это агентство Организации Объединенных Наций, отвечающее за вопросы, связанные с использованием информационных технологий. Результаты исследований FSAN используются в качестве входного сигнала ITU-T SG15 Q2, поэтому исследование двух по своей природе является одинаковым. В 2003 году ITU-T одобрил G.984 серии GPON стандартов.
