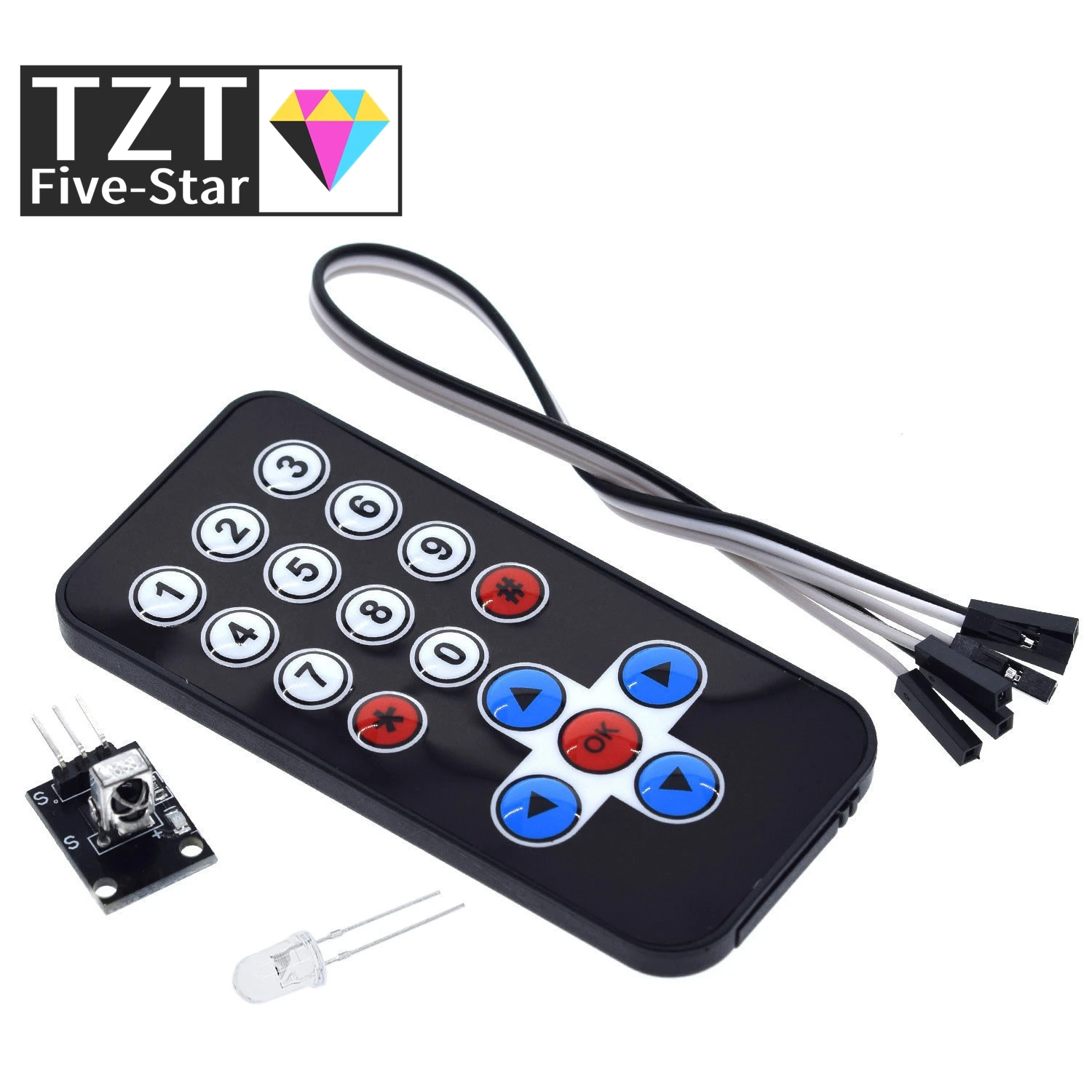

TZT 1 лот инфракрасный ИК беспроводной модуль дистанционного управления наборы DIY

TZT 1 лот инфракрасный ИК беспроводной модуль дистанционного управления наборы DIY

Особенности:

# Включая <IRremote.h>

Int RECV_PIN = 11;

IRrecv irrecv(RECV_PIN);

Результаты decode_results;

Настройка пустоты ()
{
Серийный. Старт (9600);
Irrecv. enableIRIn(); /Запуск приемника
}

Пустая петля () {
If (irrecv.de code (и результаты) {
Серия. println (результаты. Значение, HEX);
Irrecv. resume(); /получите следующее значение
}
}

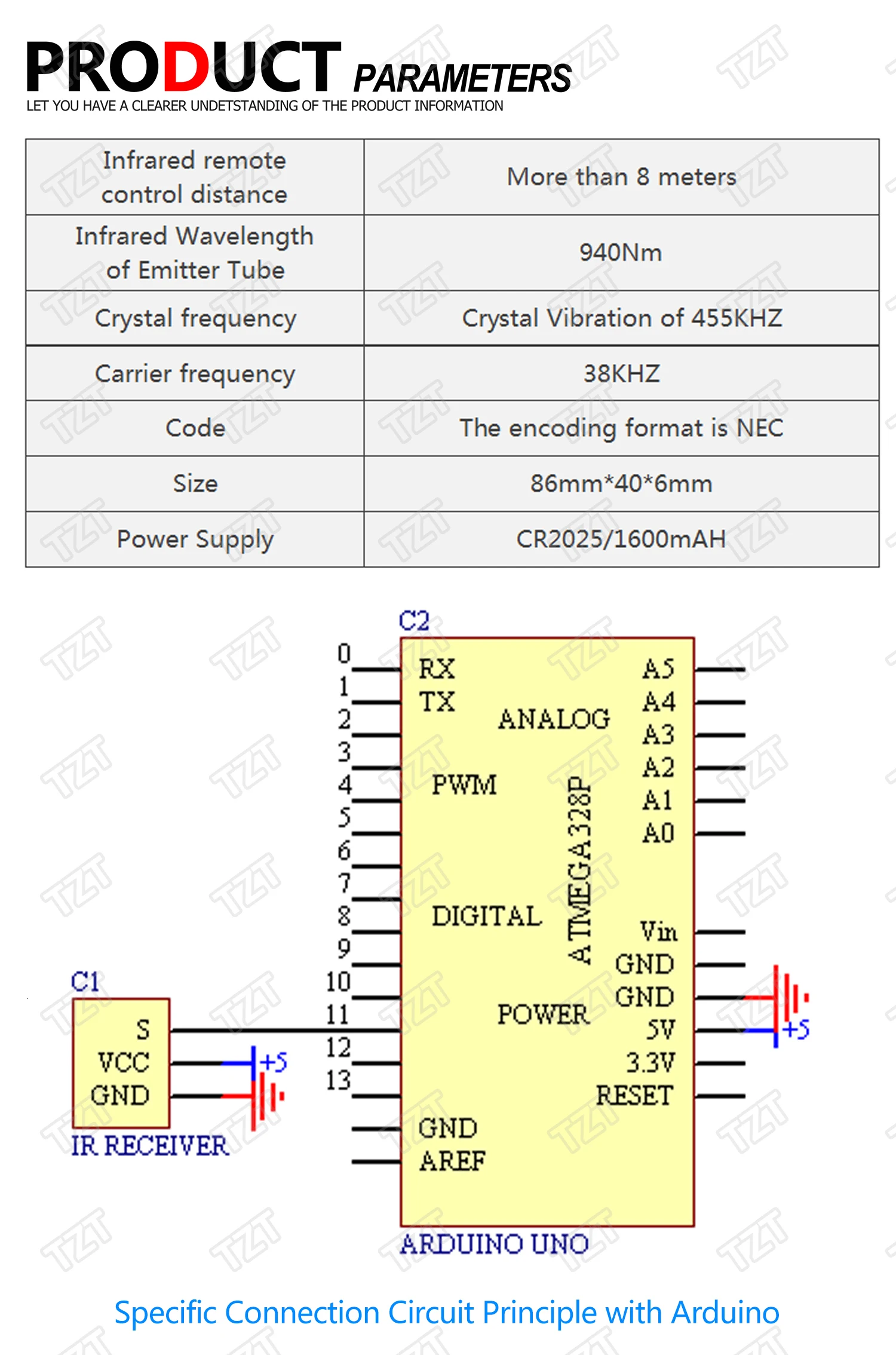

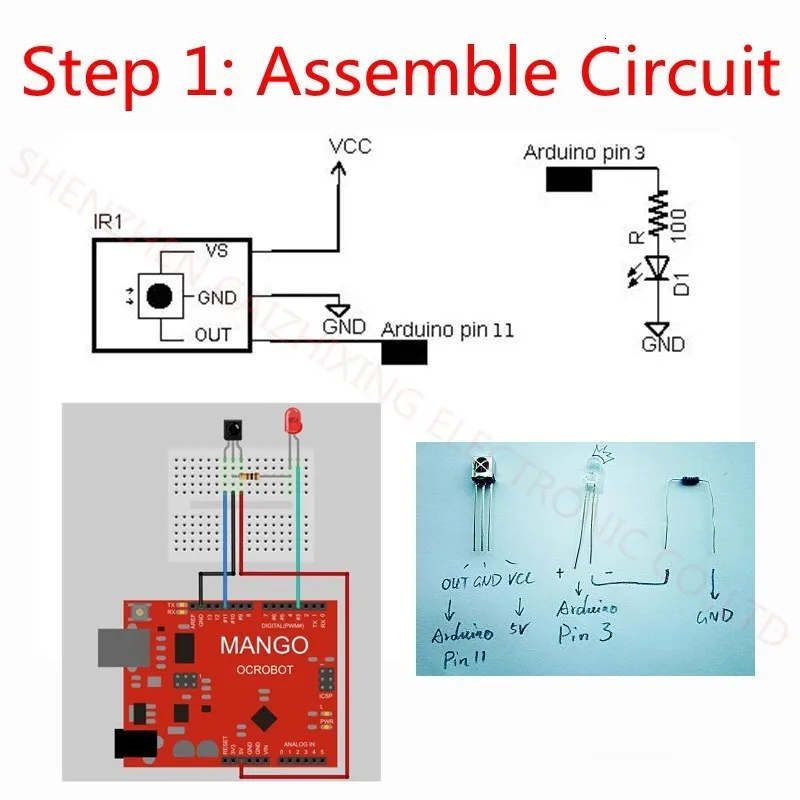

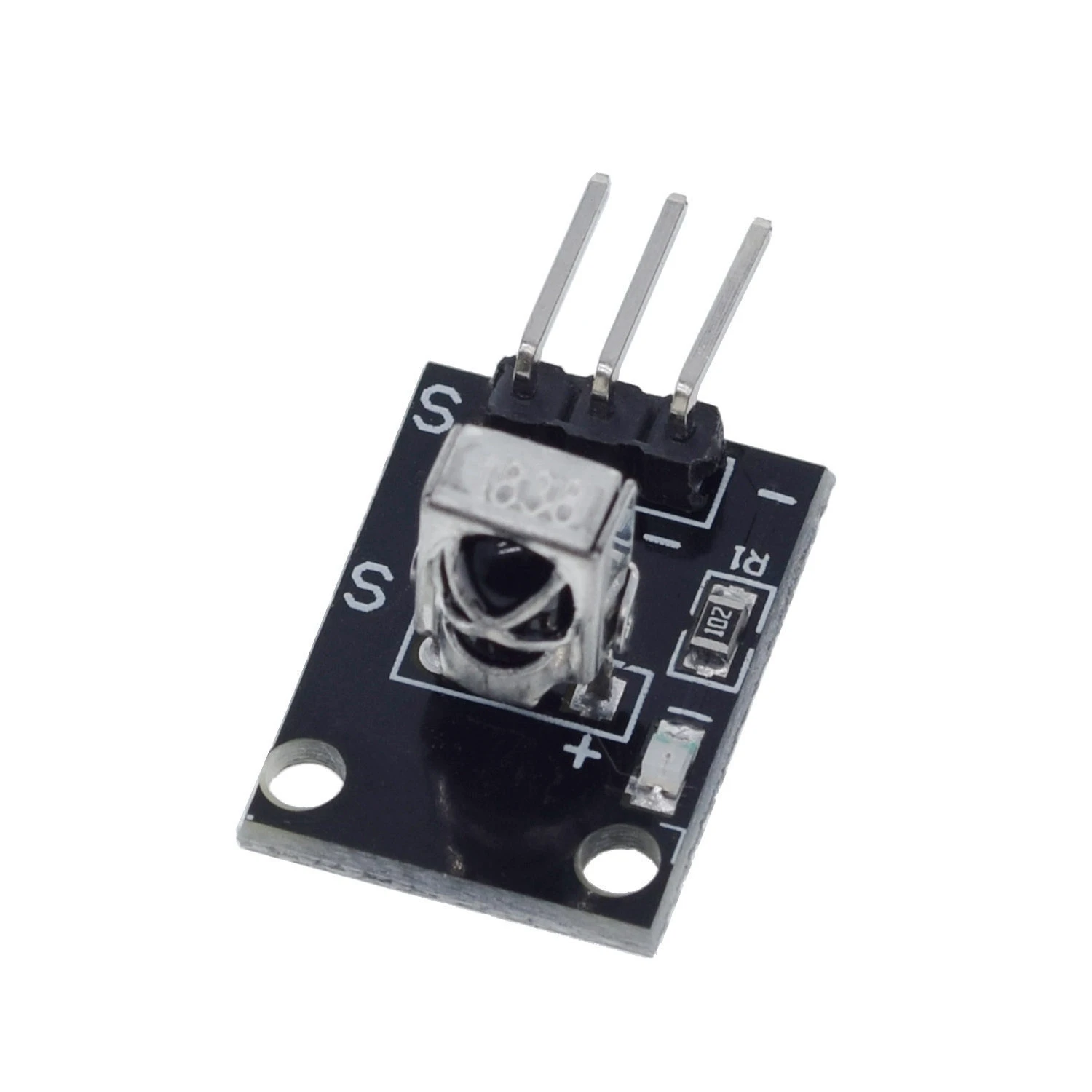

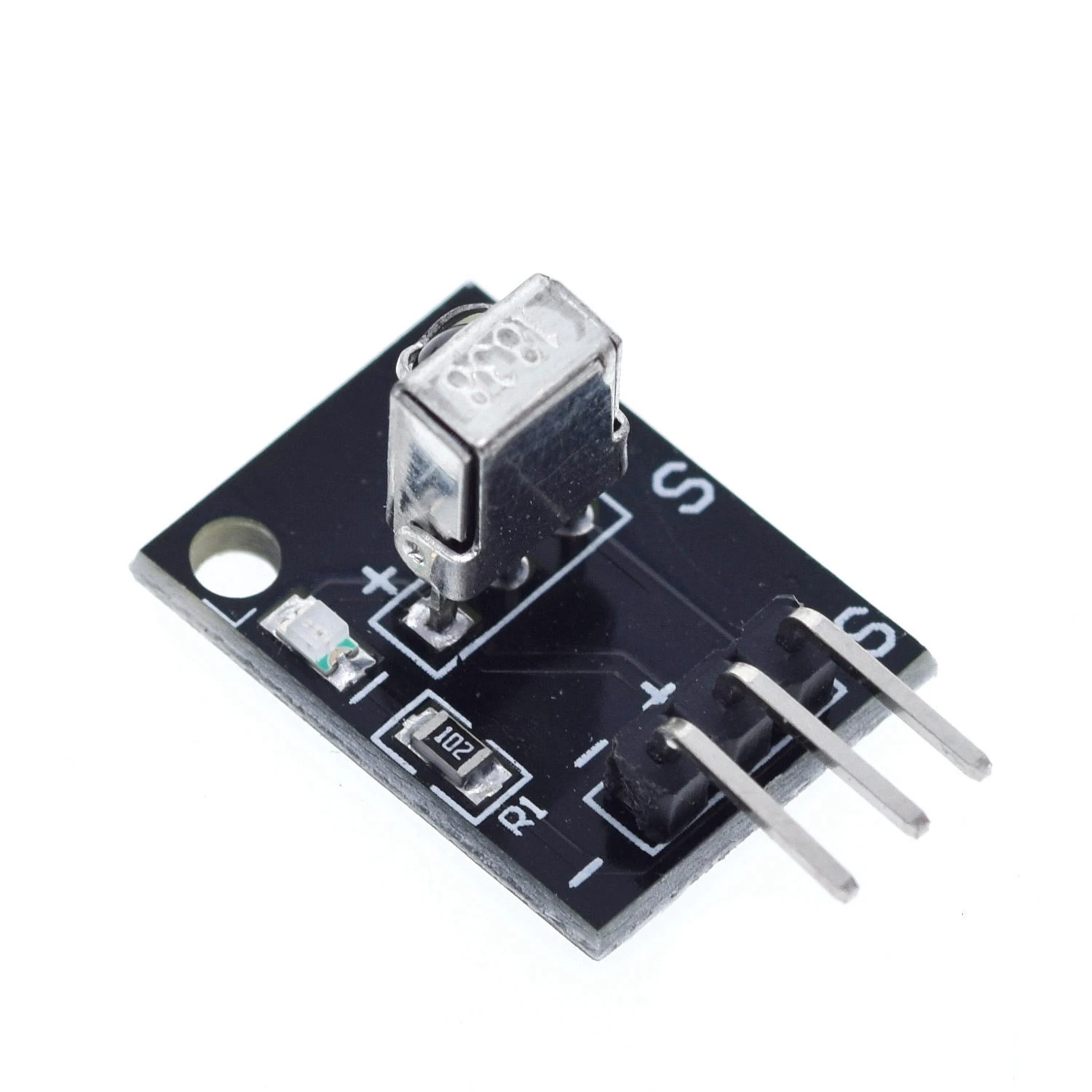

Для этого потребуется один Arduino. Я использовал UNO, но почти любой Arduino должен работать. Сначала Подключите инфракрасный приемник к комплекту. Есть 3 провода, PWR, GND и SIG, я использовал порт 11 для SIG. Примечание! Некоторые читатели сообщили, что их датчик имеет различную проводку, дважды проверьте его самостоятельно.

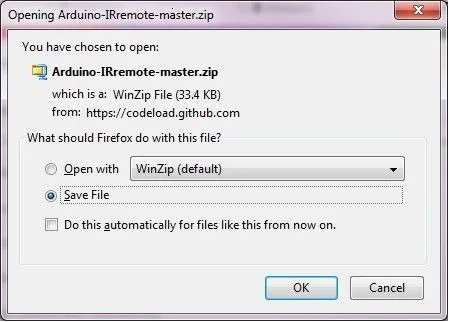

Для того, чтобы изменить работу пульта и получить коды для каждой кнопки, нам нужно будет загрузить и установить следующую библиотека.

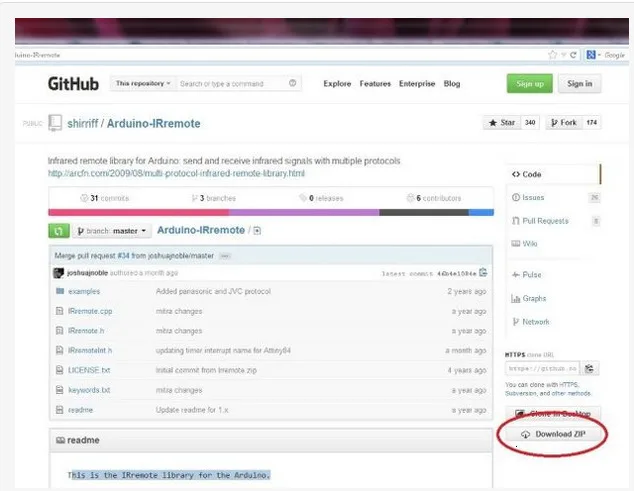

http://github.com/shirriff/Arduino-IRremote для фотосъемки

Извлеките файл из каталога библиотеки. E. g. ( C:\ Электроника \ arduino-1.0.5 \ библиотеки)
Примечание: я должен был изменить название библиотеки, потому что имя было слишком длинным, я просто переименовал его в IR.

С помощью папки IR (или того, что вы назвали) в вашем каталоге библиотеки, мы можем импортировать его в новый эскиз.

Начните Новый эскиз и нажмите

Эскиз-> импортная библиотека->IR.

Вставьте следующий код в новый эскиз. Затем проверьте его компиляцию.

# Включая <IRemote.h>

Int RECV_PIN = 11;

IRrecv irrecv(RECV_PIN);

Результаты decode_results;

Настройка пустоты ()

{

Серийный. Старт (9600);

Irrecv. enableIRIn(); /Запуск приемника

}

Пустая петля ()

{

If (код irrecv.de (и результаты)

{

Серия. println (результаты. Значение, HEX);

Irrecv. resume(); /получите следующее значение

}

}

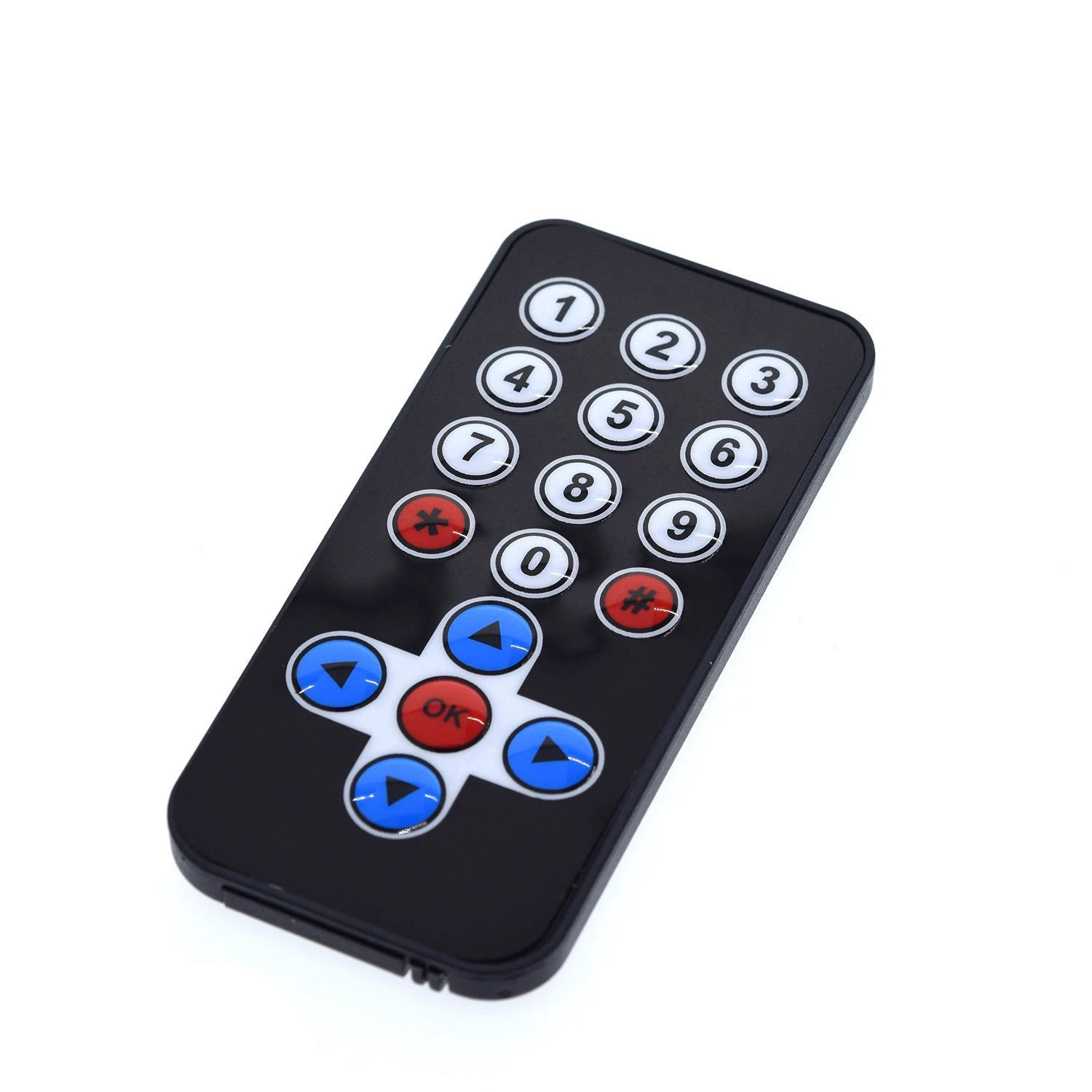

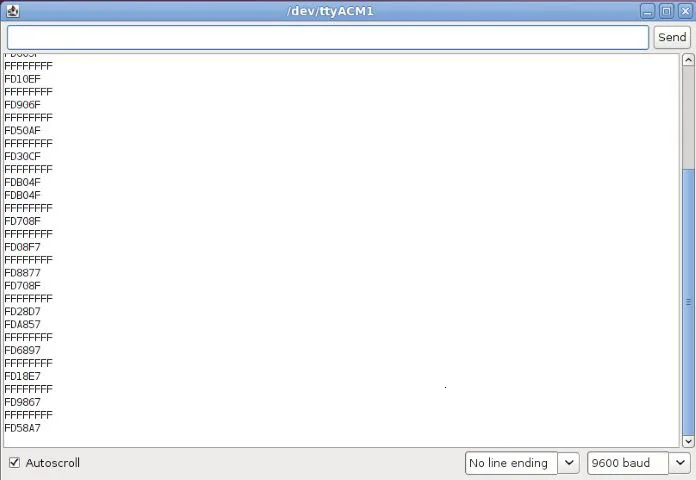

Подключите Arduino к компьютеру с помощью usb-порта, а затем загрузите эскиз. Откройте серийный монитор, получите пульт дистанционного управления и нажмите кнопки. Некоторые шестигранные коды должны отображаться на последовательном мониторе.
Шаг 6: запись кодов кнопок
