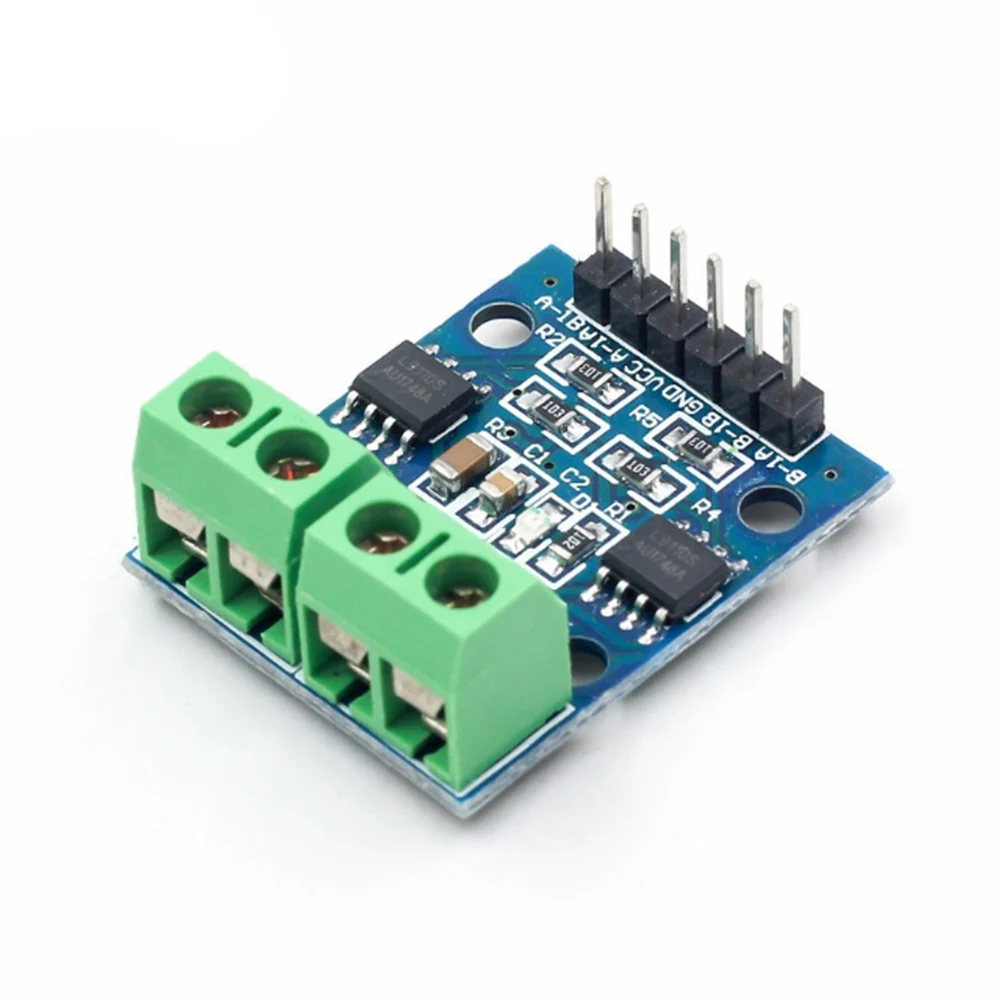

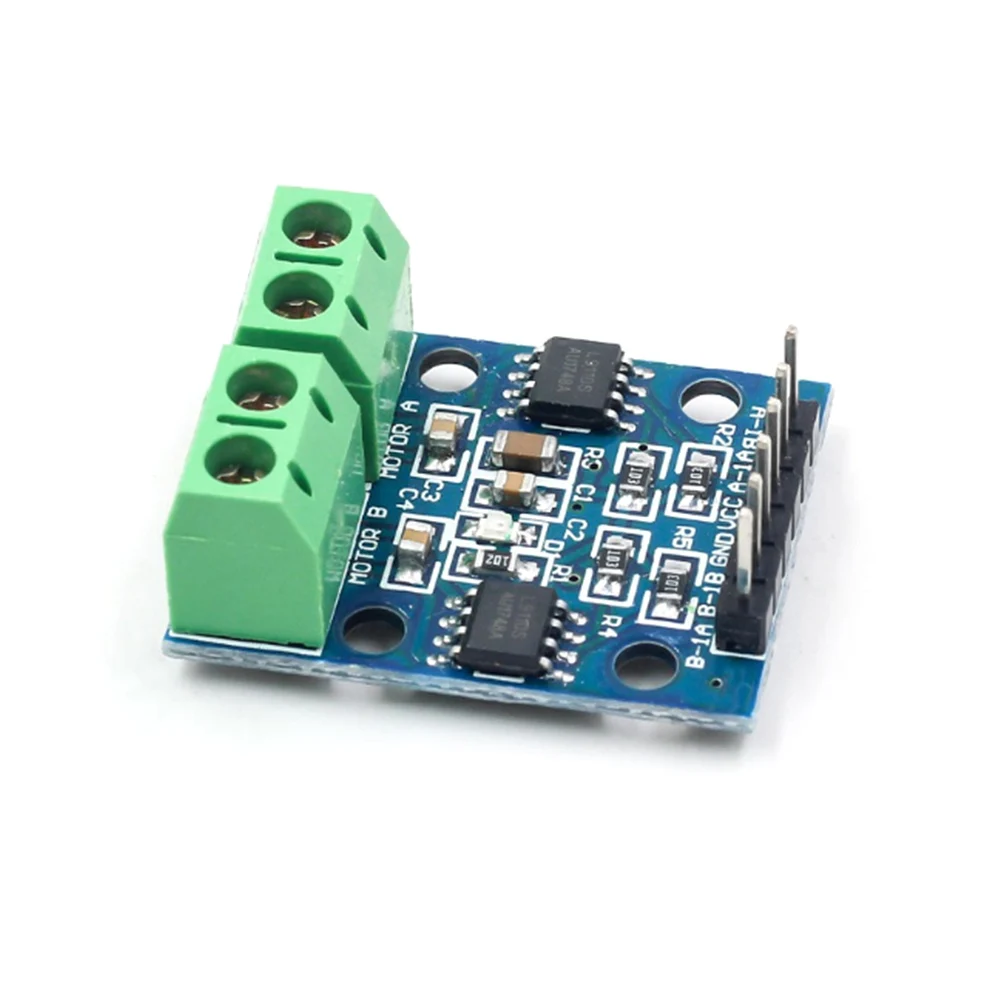

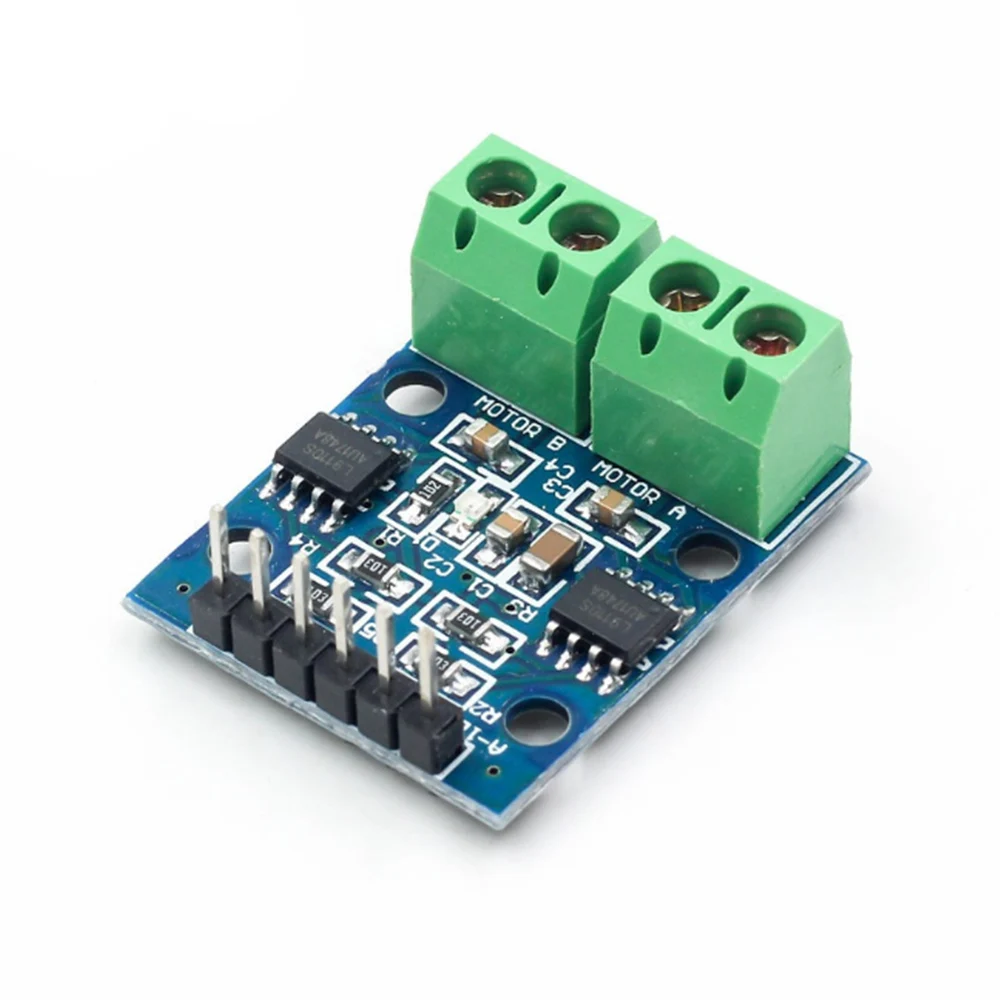

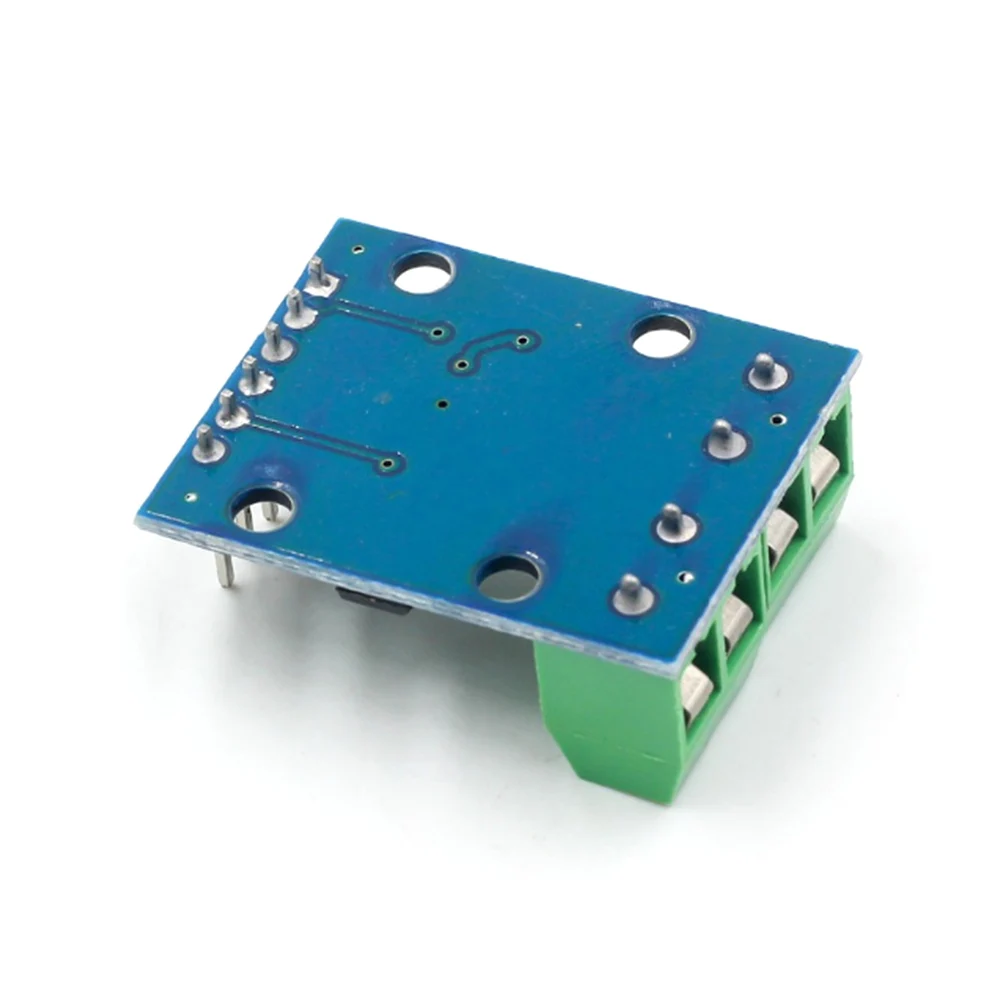

Модуль платы контроллера шагового двигателя L9110S H-bridge с двойным двигателем

Модуль платы контроллера шагового двигателя L9110S H-bridge с двойным двигателем

5 шт. L9110S H-bridge двойной модуль контроллера шагового двигателя постоянного тока

Описание:

1 L9110S-chip Мотор привод

Напряжение питания 2 модуля: 2,5-12 В

3. Подходящий моторный диапазон: между рабочим напряжением двигателя 2,5-12 В, максимальным рабочим током А, текущим напряжением смарт-автомобиля и текущим рынком находятся в этом диапазоне

4 привода двух двигателей постоянного тока, или 4-проводной 2-фазный шаговый двигатель.

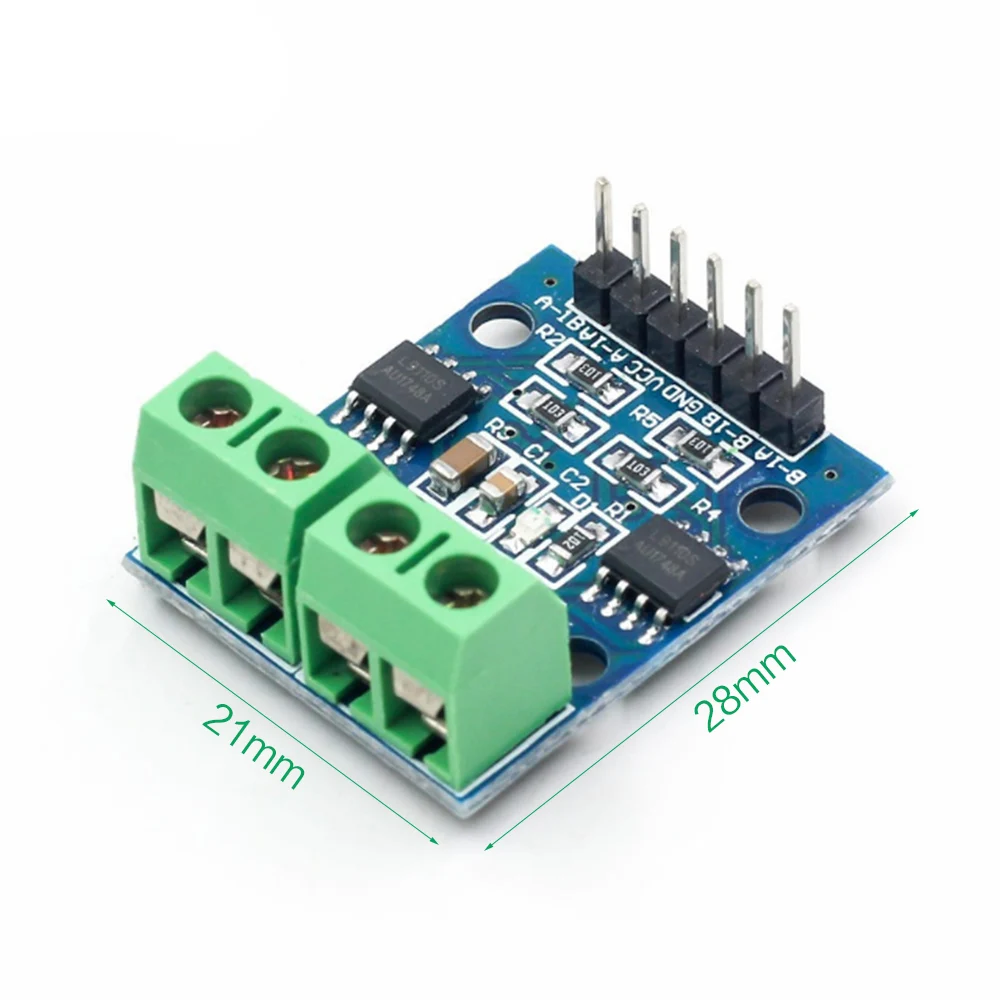

5 Размер печатной платы: 2,8 см * 2,1 см ультрамаленький размер, подходит для сборки

6 снабжен фиксированными крепежными отверстиями, диаметр: 3 мм

Интерфейсы модулей:

6P черный ИЗОГНУТЫЙ ШТИФТ Описание:

1 VCC внешнее напряжение 2,5 V-12V

2 GND внешний GND

3 AIA Внешний порт ввода-вывода микроконтроллера

4 Внешний порт ввода-вывода микроконтроллера AIB

Внешний порт ввода-вывода микроконтроллера 5 BIA

6 нагрудных внешних микроконтроллеров порт ввода-вывода

4P Зеленый терминал:

1 OA1 OB1 контакт постоянного тока 2-контактный, ненаправленный

2 OA2 OB2 контакт постоянного тока 2-контактный, ненаправленный

Использование:

На VCC, GND модуль индикасветильник питания

Вход AIA высокий, вход AIB низкий, передан двигатель [OA1 OB1];

Вход AIA low, вход AIB high, разворот двигателя [OA1 OB1];

Вход BIA высокий, вход Биб низкий,] [передан двигатель OA2 OB2;

BIA вход низкий, Биб вход высокий,] [OA2 OB2 разворот двигателя;

Посылка входит:

5 шт. x L9110S H-bridge шаговый двигатель
