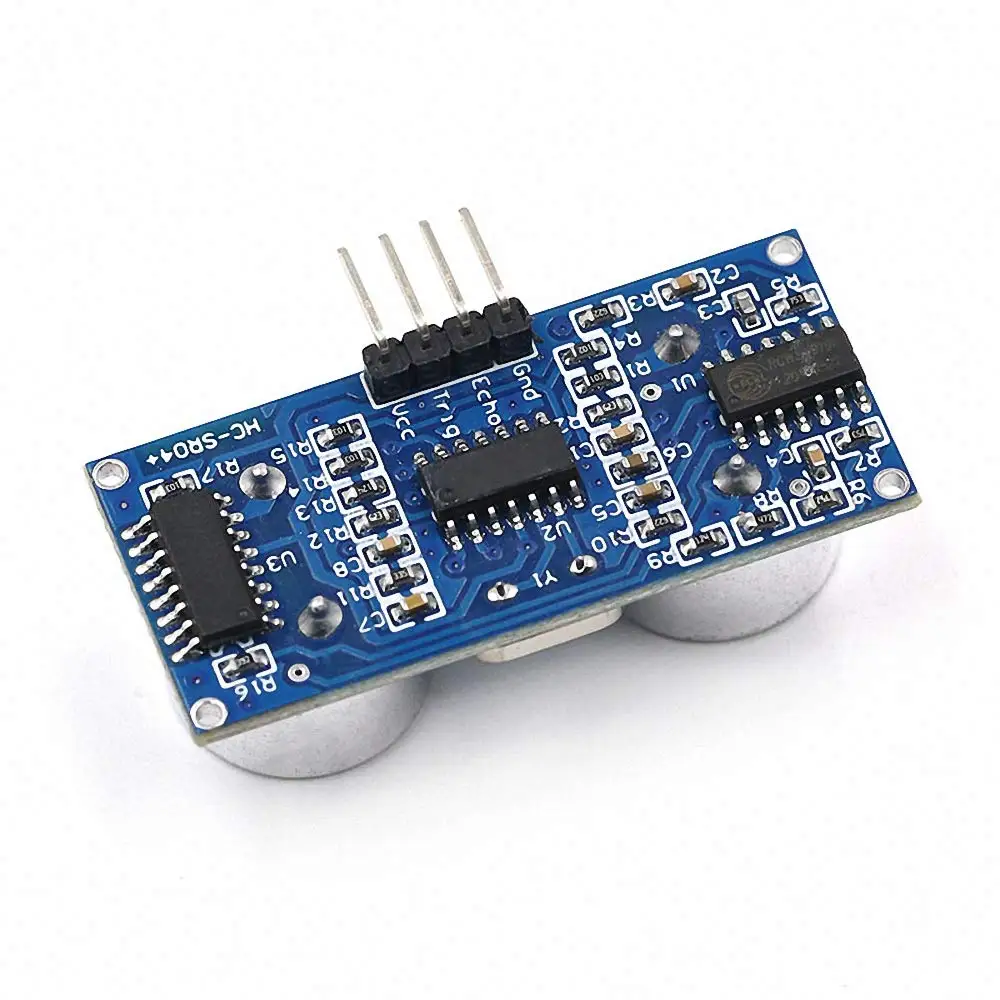

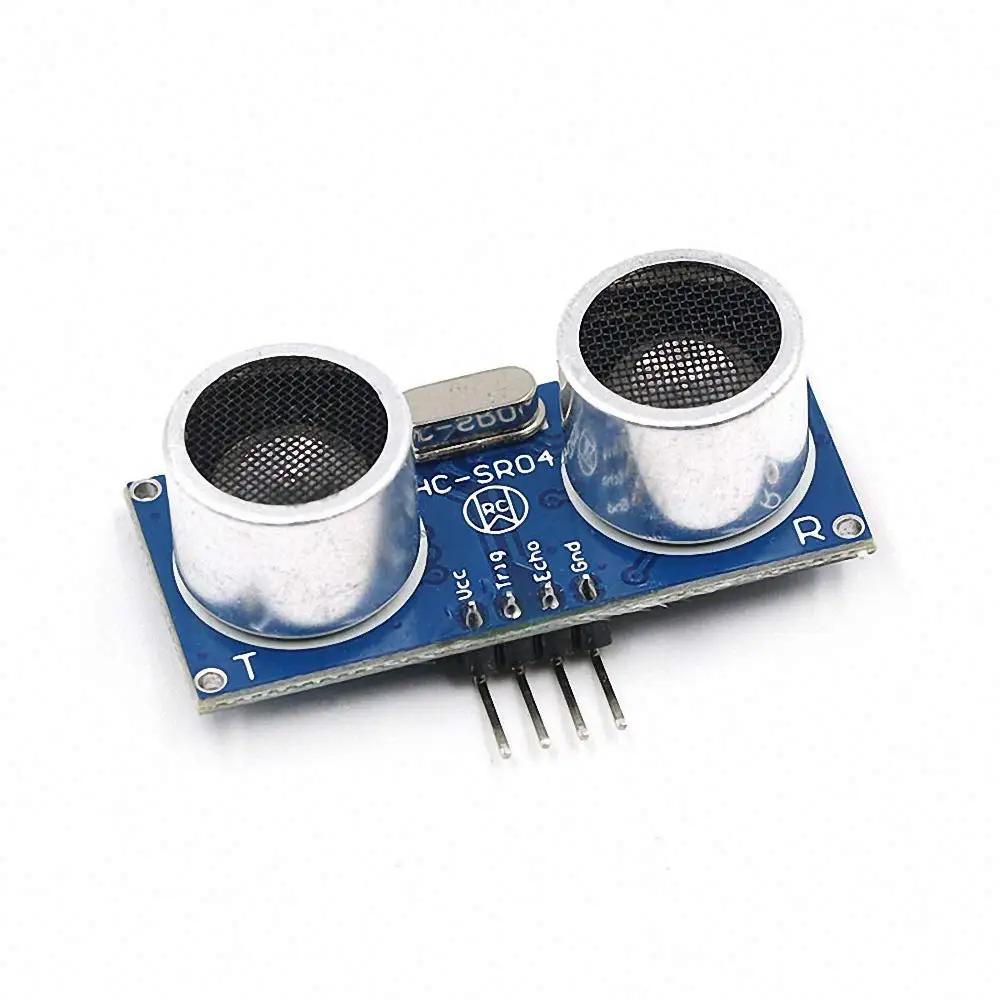

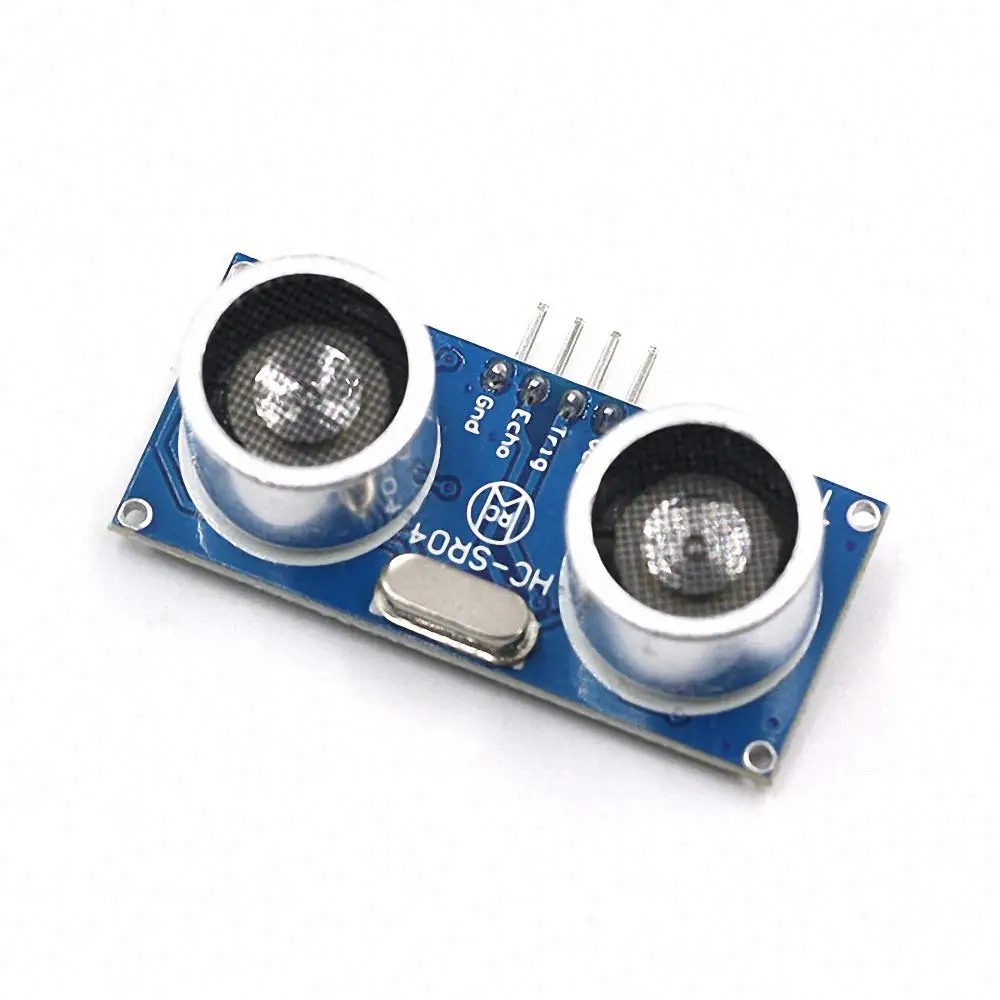

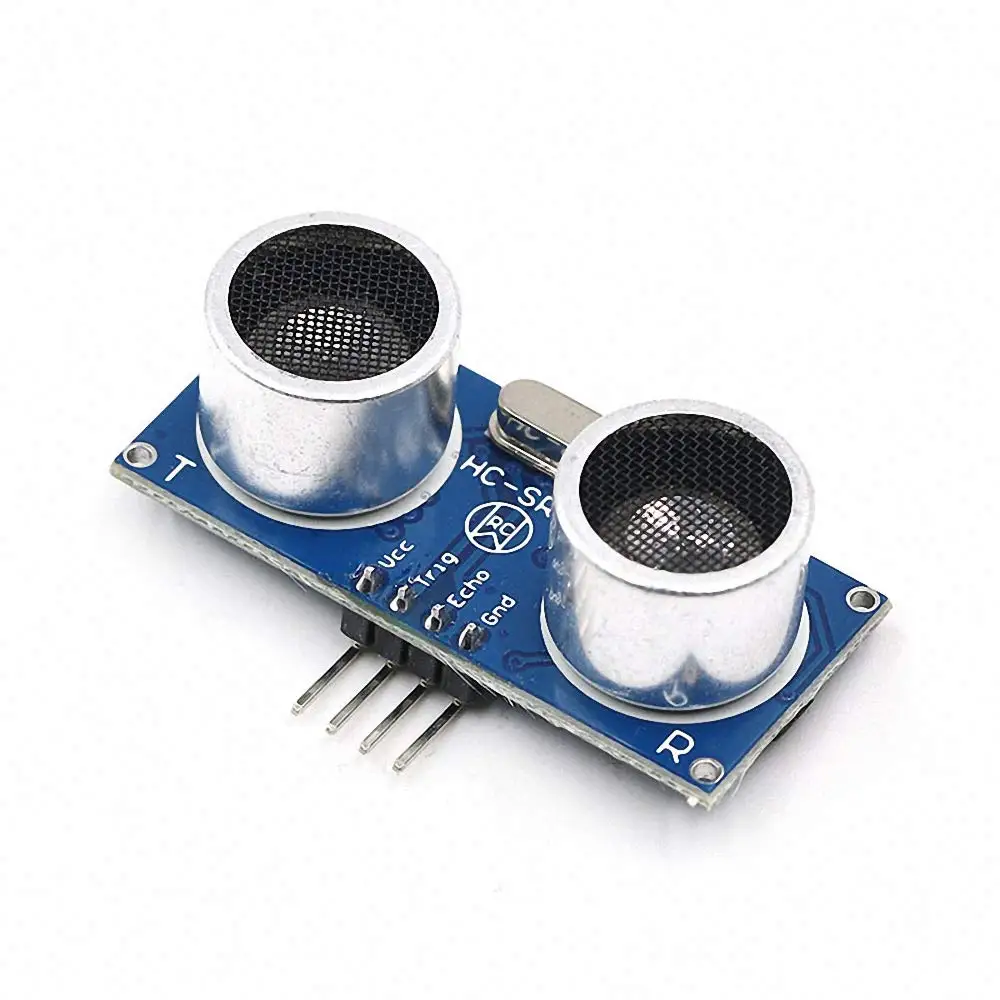

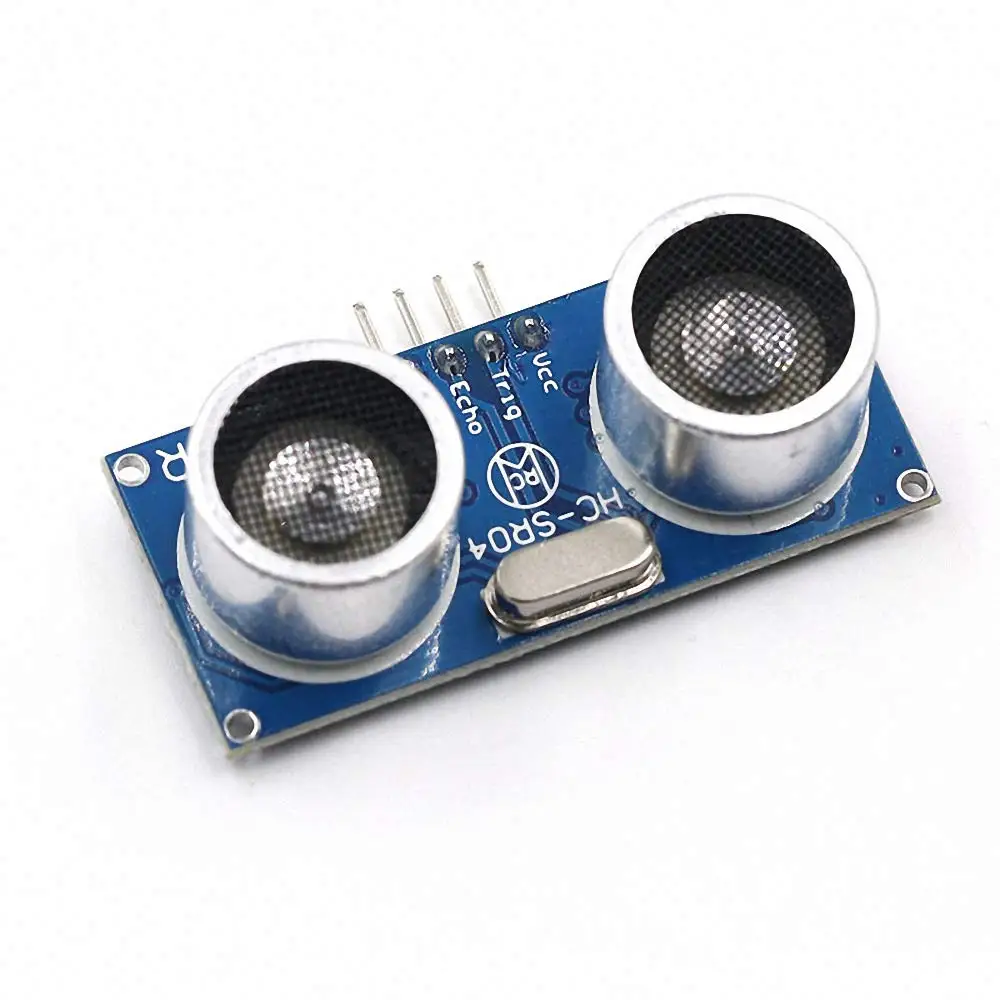

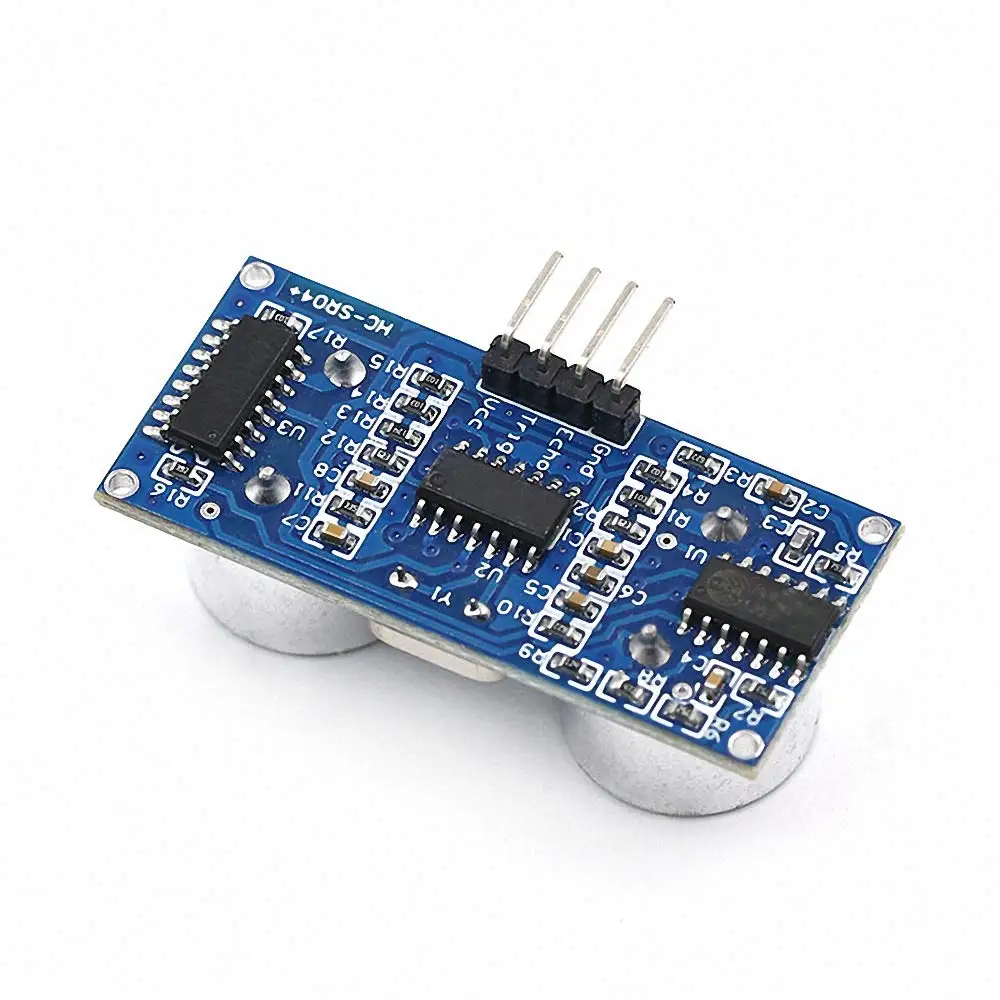

HC SR04 ультразвуковой детектор волн дальномер PICAXE микроконтроллер датчик для

HC SR04 ультразвуковой детектор волн дальномер PICAXE микроконтроллер датчик для

Два основных технических параметра:

1: напряжение: 5 в пост. Тока 2: тихий ток: <2 мА 3: выход уровня: выход high-5V 4: Уровень: Конец 0 В 5: Угол индукции: не более 15 градусов: диапазон обнаружения: 2-450 см 7: пройденное расстояние в Высокая точность: до 0,3 см Панель проводки, VCC, trig 's (сторона управления), эхо (приемный конец), out (пустые ножки), GND Примечание: внутренний выдвижной резистор 10K с разъемом TRIP-pin, выходной микроконтроллер IO port pin, а затем к импульсному сигналу 10us. Выход pin для этого модуля в качестве выходного штыря переключателя, когда Противоугонный модуль, Различные модули не используют эту ногу! Примечание: модуль должен быть вставлен, к счастью, монтажная плата снова заряжена, и избежать высокой неисправности, если они были повторно заряжены, прежде чем они решат. Этот модуль может быть предоставлен начиная с программы: C51, PIC18F877 микроконтроллер Yoshitatsu три MCU тест справки. 3 модуль URF04 работает: (1) IO триггер от по крайней мере 10us высокого сигнала; (2) модуль автоматически отправляет восемь квадратных волн 40 кГц, автоматически определяет, возвращен ли сигнал; (3) сигнал для возврата к высокому выходу IO, высокая продолжительность ультразвукового времени от запуска до возврата. Испытательное расстояние = (высокая скорость * звук (340 м/с) / 2; Этот продукт прост в использовании, и управляющий порт выше 10US, вы можете дождаться высокой выходной мощности в приемном порту. Выход может открыть таймер можно прочитать, когда этот порт переходит к низкому значению таймера для времени, начиная с расчетного расстояния. Такой непрерывный цикл измерения, вы двигаетесь, чтобы измерить ценность, которую мы можем достичь ~ Модуль работает: (1) IO триггер от по крайней мере 10us высокого сигнала; (2) модуль автоматически отправляет восемь квадратных волн 40 кГц, автоматически определяет, возвращен ли сигнал; (3) сигнал для возврата, высокий IO выход, высокая продолжительность Ультразвуковое время от запуска до возврата. Испытательное расстояние = (высокая скорость * звук (340 м/с) / 2;
