Плата драйвера двигателя L298N модуль L298 шаговый двигатель умная макетная плата

Плата драйвера двигателя L298N модуль L298 шаговый двигатель умная макетная плата

Логическое напряжение: 5 В
Привод напряжение: 5v-35V
Логический ток: 0mA-36mA
Ток вождения: 2А (макс. одиночный мост)
Температура хранения: от-20 ℃ до + 135 ℃
Максимальная мощность: 25 Вт

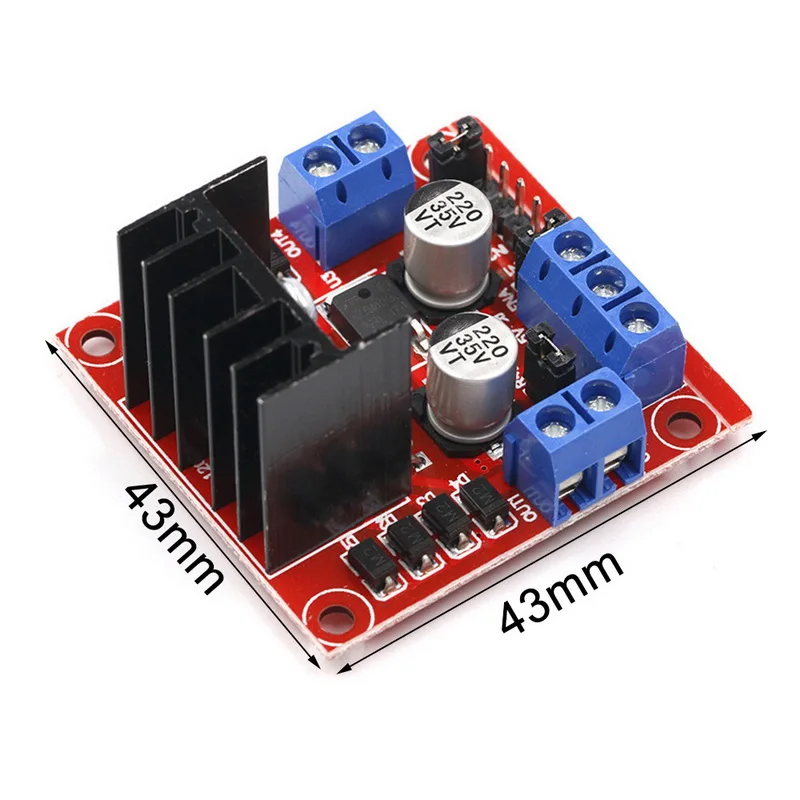

Размер: 43*43*27 мм
Цвет: разноцветный
Материал: электронные компоненты

Особенности:
<Хорошее качество: L298N в качестве основного чипа, с сильной способностью вождения, низким нагревом и сильной устойчивостью к помехам
<Применение: чтобы избежать повреждения чипа стабилизации напряжения, используйте внешний логический блок 5 В при использовании напряжения более 12 В
<Хорошая производительность: Используйте конденсаторы фильтра большой емкости и диод с функцией защиты от волн, повышая надежность

Теплые советы:

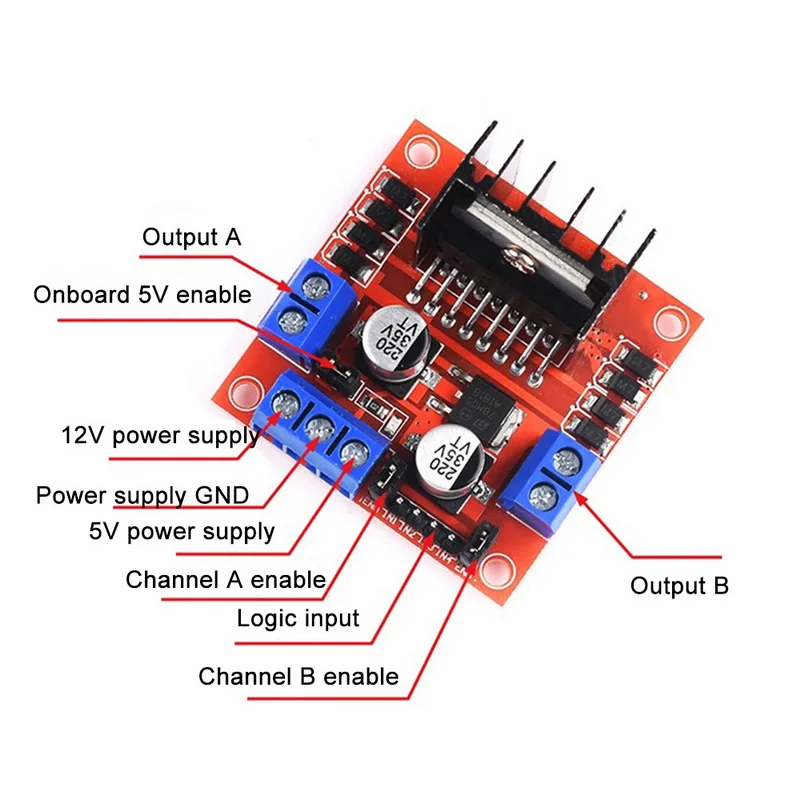

<Когда Вы управляете напряжением (выше логотипа для входного сигнала 12 В, может фактически принять входной диапазон от 7 до 12 В) для 7 в до 12 В, можно подключить к бортовому источнику питания 5 В логики, при использовании бортового после 5 В источника питания, интерфейс + 5 В
Источник питания не имеет входного напряжения, но может давать напряжение 5 В для внешнего использования.
<Когда напряжение вождения выше 12 В, оно меньше или равно 24 В
(Руководство по чипу предлагает поддержку 35 в, но согласно книге
<Когда максимальное напряжение применяется к максимальному напряжению 298 консервативных применений до 24 В, например, двигатель с номинальным напряжением 18 в управляется.
<Сначала необходимо снять выходную плату 5 В, чтобы включить колпачок перемычки. Затем доступ к 5 В осуществляется за пределами выходного порта 5 В
<5 в позволяет питанию быть управляющим сигналом с уровнем 5 В. Когда вход сигнала действителен, и когда источник питания является нормальным в модуле привода двигателя, модуль привода двигателя выводит ток. В противном случае, даже если источник питания нормальный, на двигателе нет тока.
