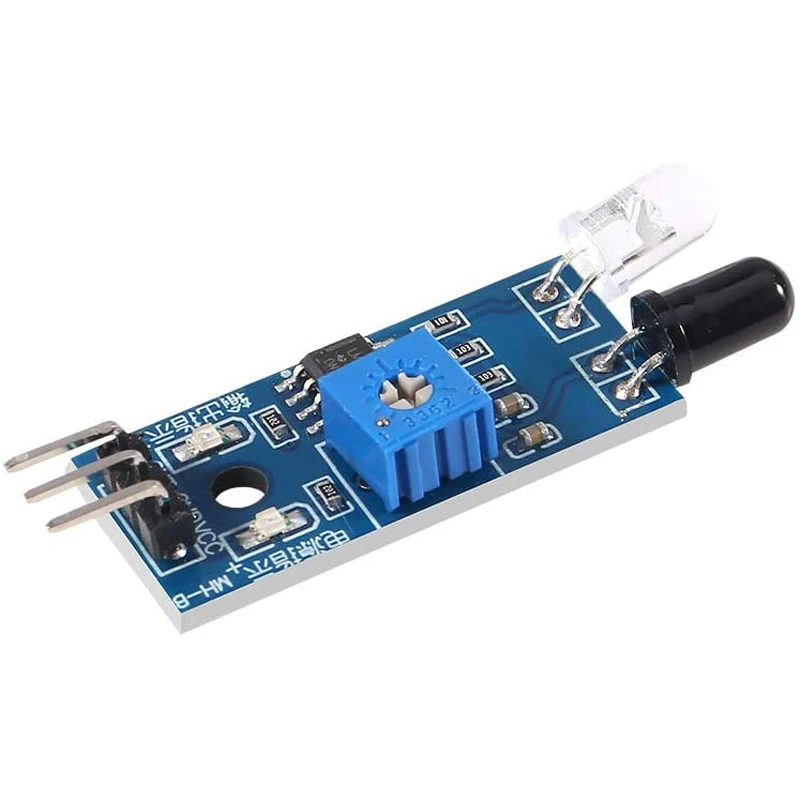

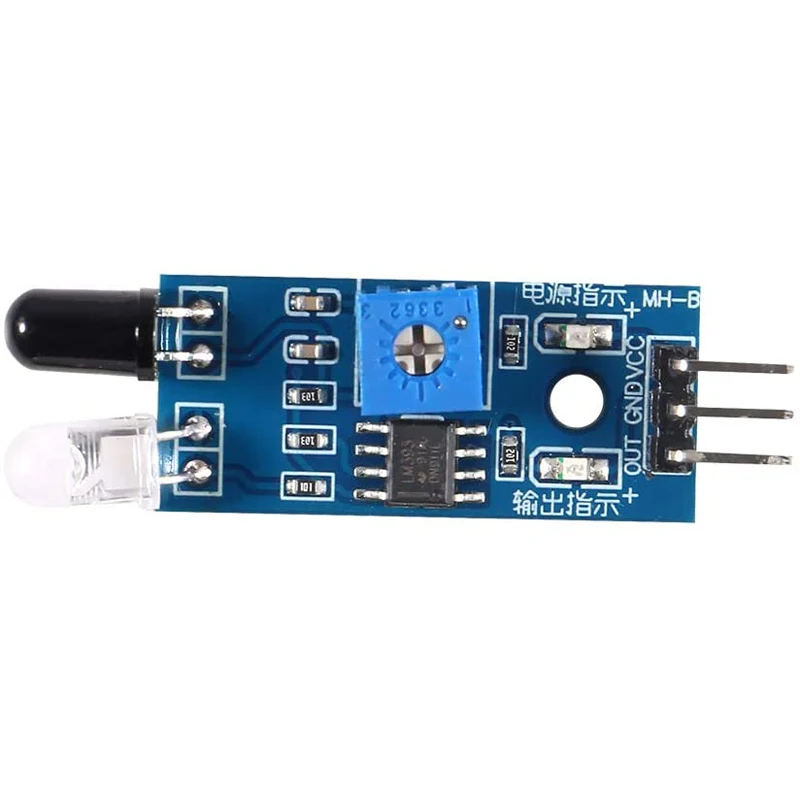

Датчик предотвращения препятствий для Arduino Smart Car Robot ИК-передающая и приемная

Датчик предотвращения препятствий для Arduino Smart Car Robot ИК-передающая и приемная

Особенность:

1. Когда модуль обнаруживает препятствие перед сигналом, зеленый индикатор загорается на уровне платы, в то время как порт OUT поддерживает низкий выход сигнала, модуль определяет расстояние 2 ~ 30 см,

Угол обнаружения 35 °, расстояние может обнаружить потенциал регулировки по часовой стрелке, обнаруживает увеличение расстояния; Потенциометр регулировки против часовой стрелки, уменьшая дистанцию обнаружения.

2. Активное инфракрасное отражение датчика, целевая отражательная способность и, следовательно, критическое расстояние обнаружения формы.

Где Минимальное расстояние обнаружения черный, белый, максимальное; Мелкие предметы вдали от небольшой площади, большой площади от большой площади.

3. Выходной порт модуля датчика может быть напрямую подключен к микроконтроллеру IO, также может напрямую управлять реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO

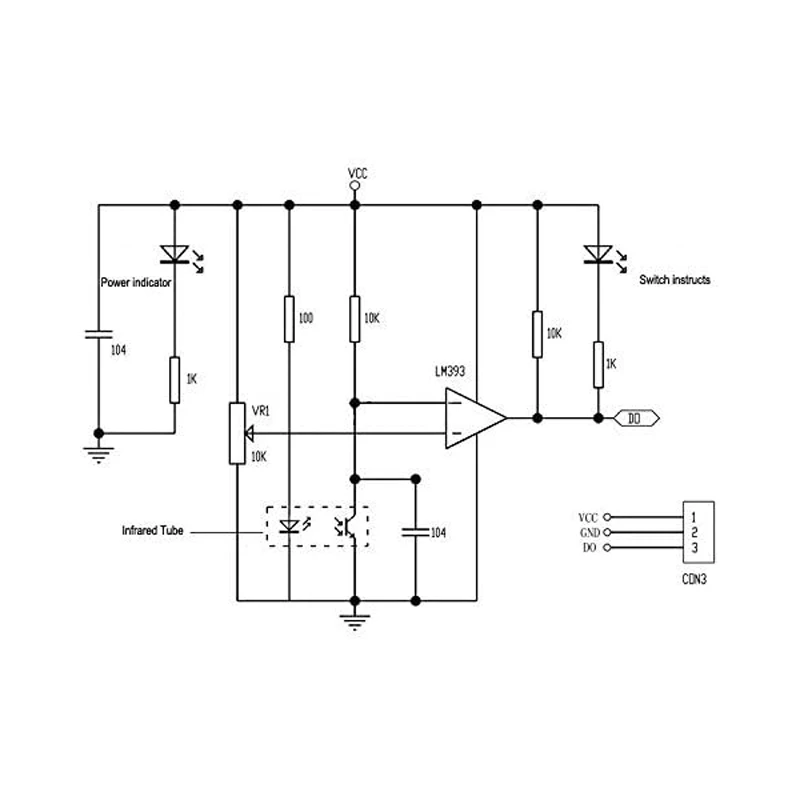

4, компараторы LM393, стабильные;

5. Модуль может иметь источник питания постоянного тока 3-5 В. При включении питания горит красный индикатор питания;

6. С отверстиями для винтов 3 мм, простая фиксация;

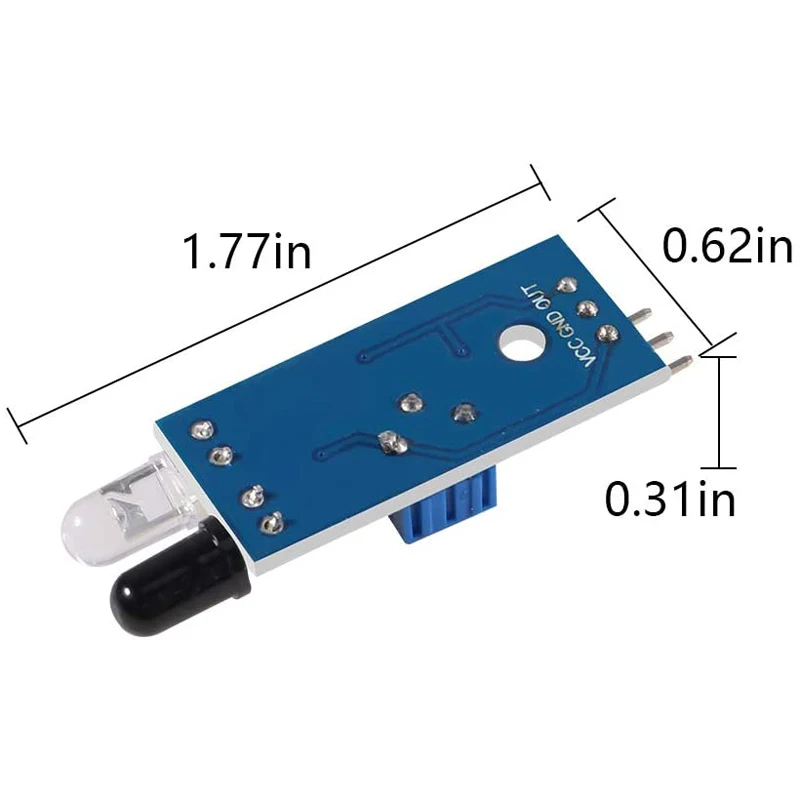

7, Размер платы: 3,2 см * 1,4 см

8, каждый модуль был поставлен пороговой компаратор напряжение, регулируемое потенциометром хороший, неспециальный чехол, не регулируемый потенциометр.

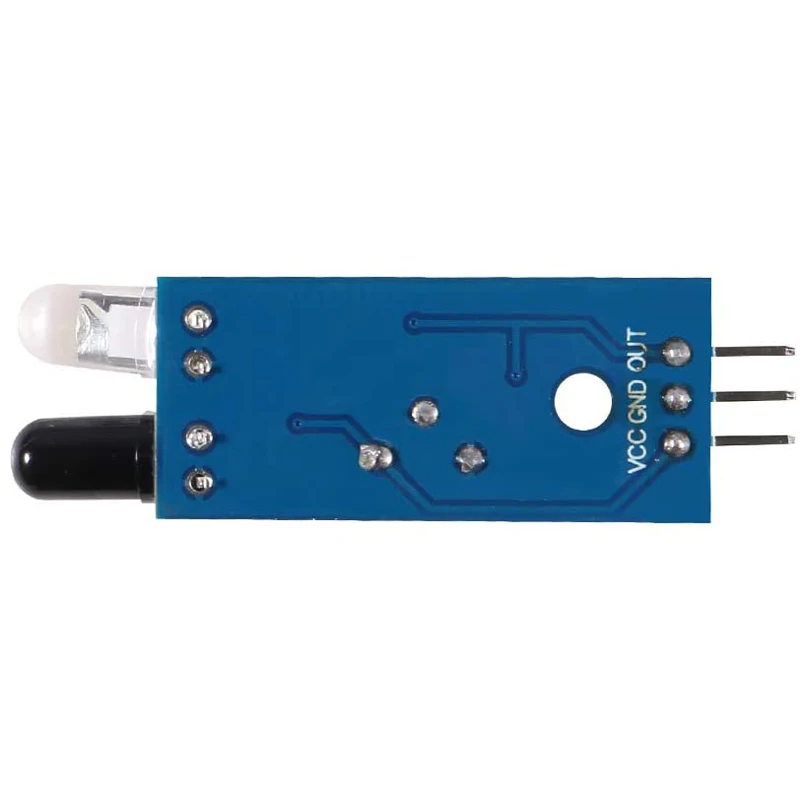

Описание контакта:

1 внешнее напряжение VCC 3,3-5 в (можно напрямую подключить к 5 В и 3,3 В микроконтроллер)

2 GND внешний

3 OUT небольшая плата с цифровым выходным интерфейсом (0 и 1)

Посылка входит:

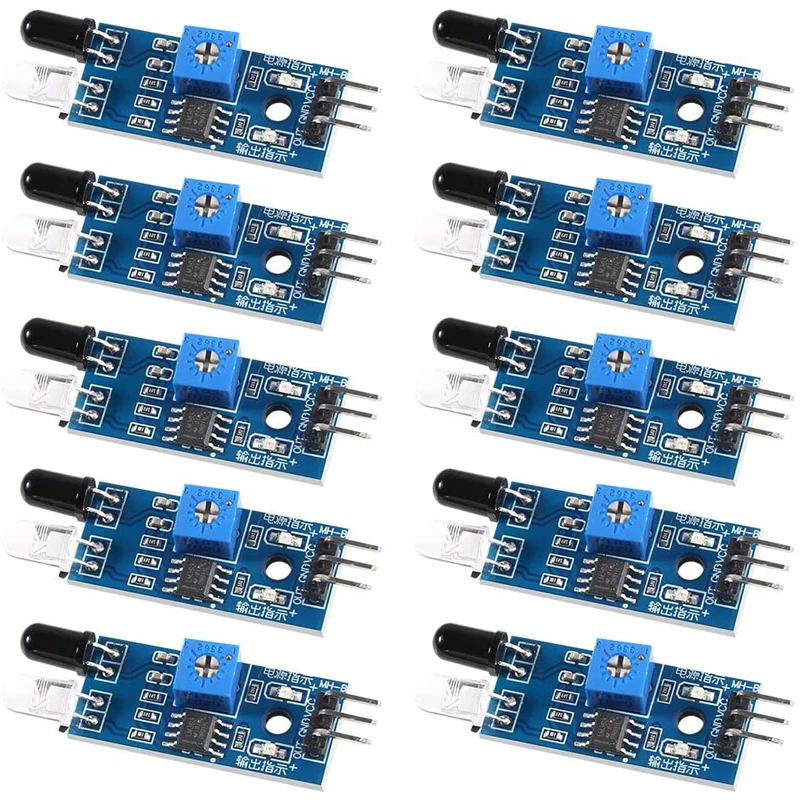

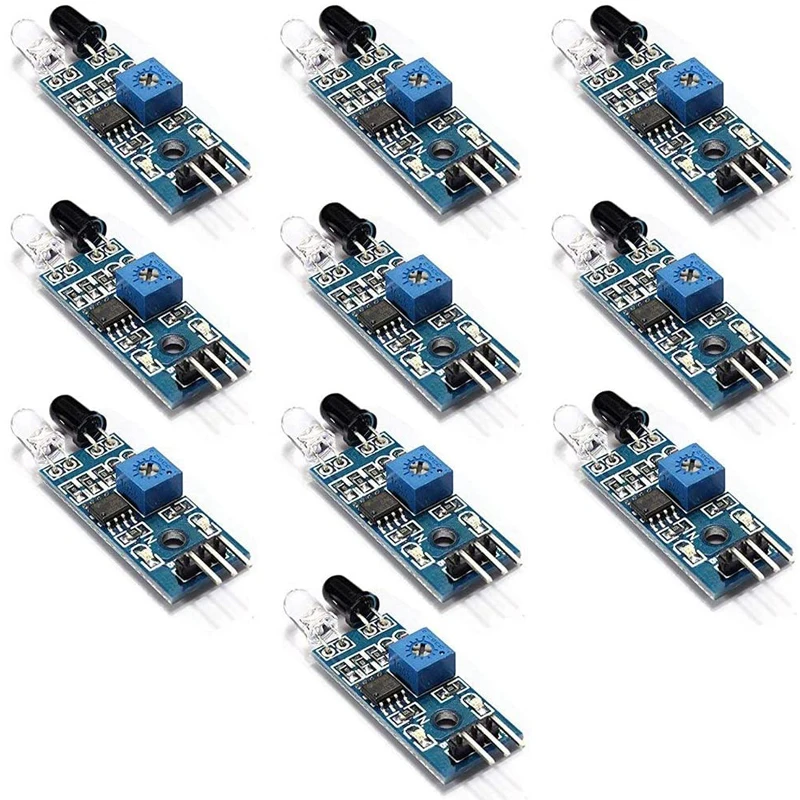

10 * инфракрасный модуль датчика предотвращения препятствий
