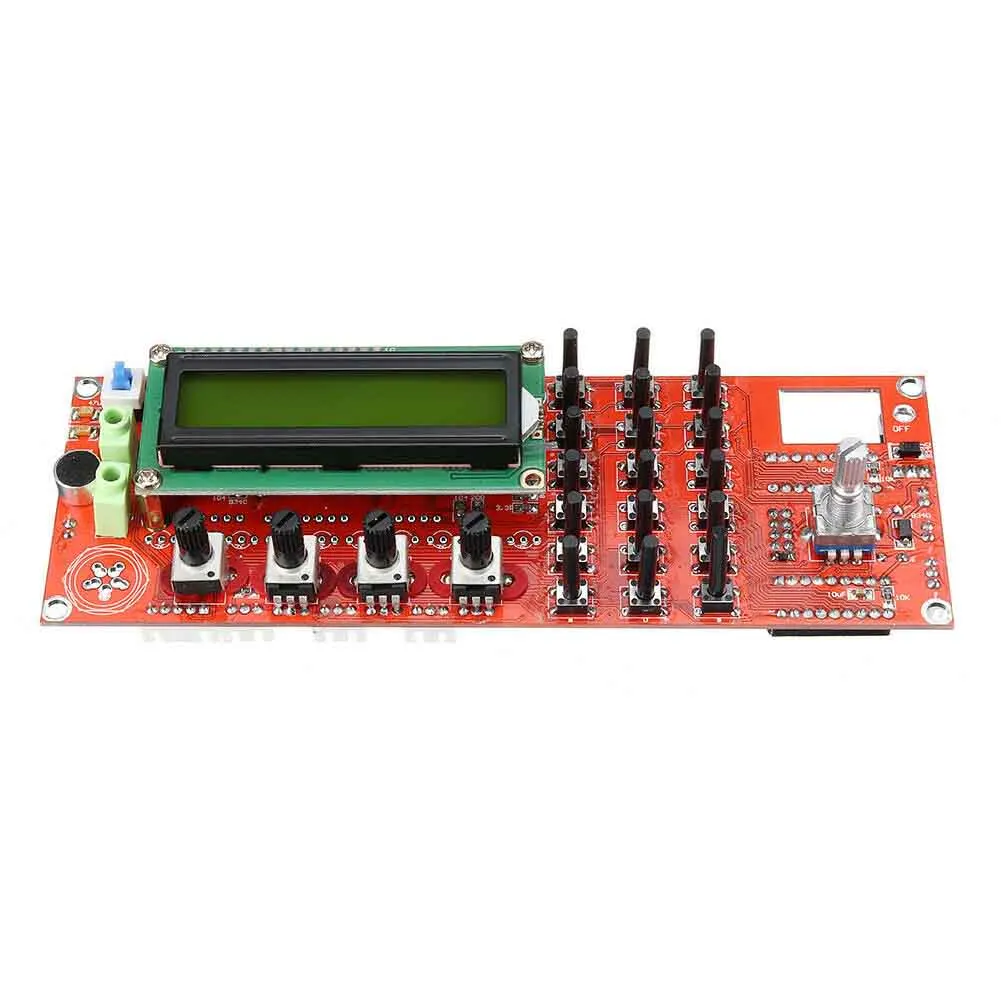

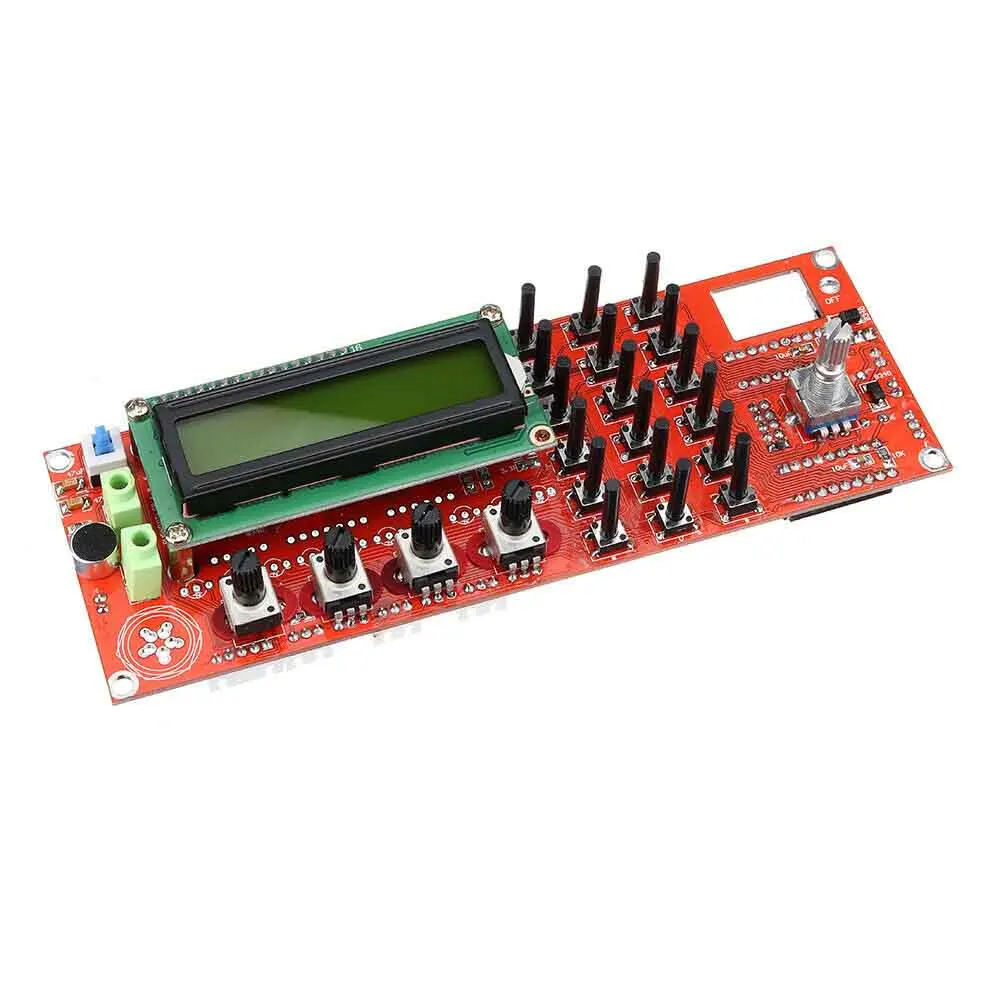

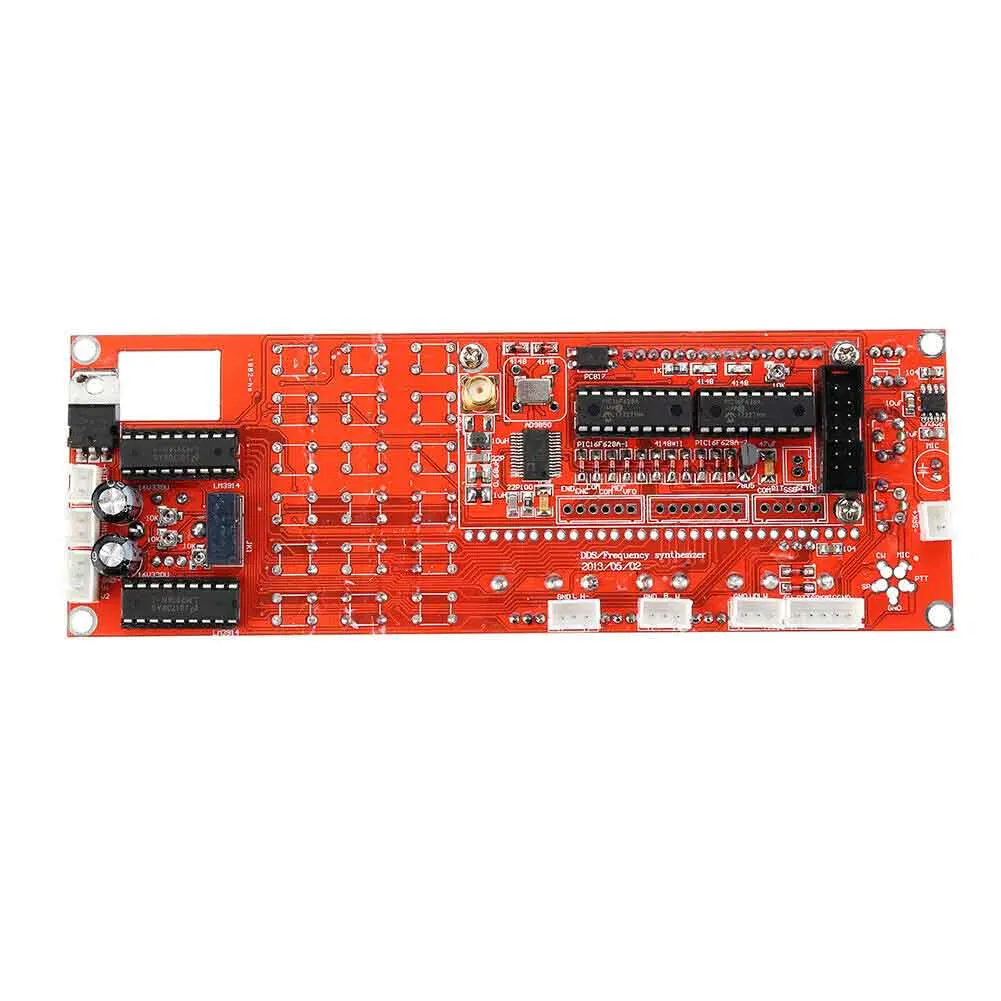

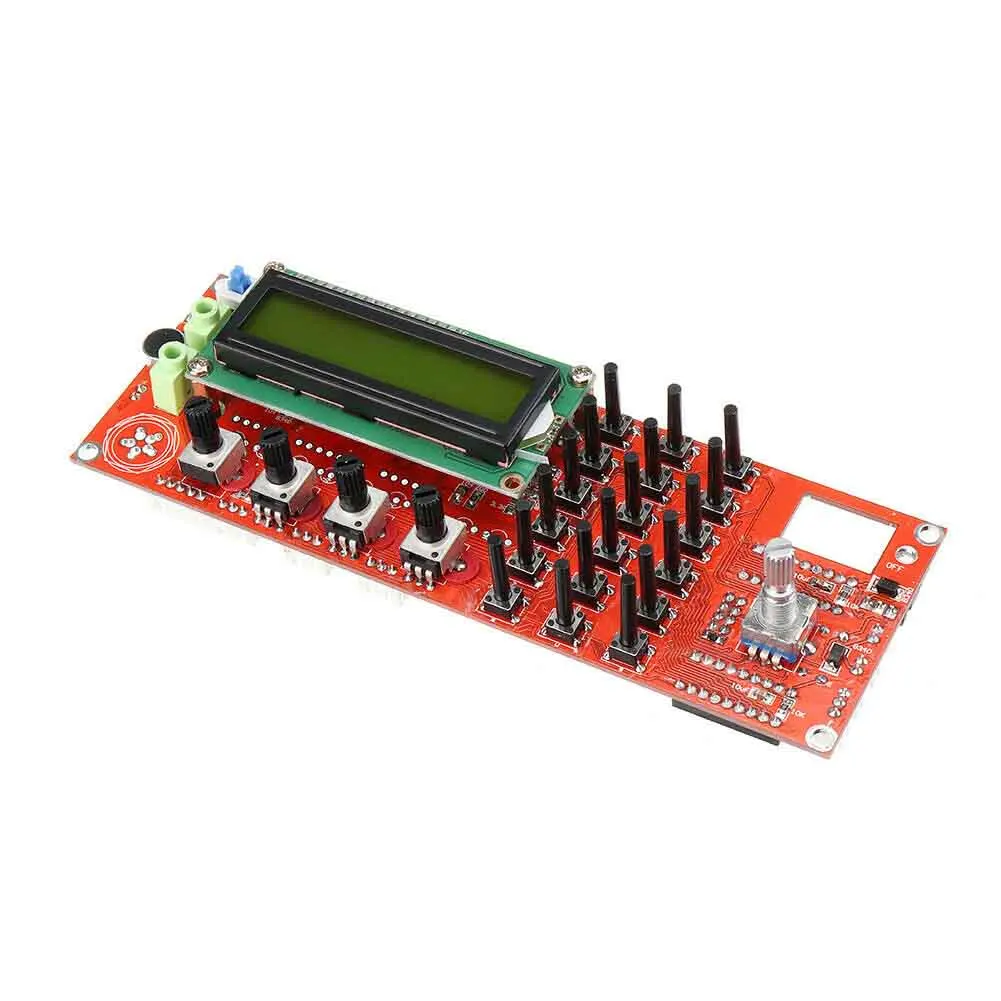

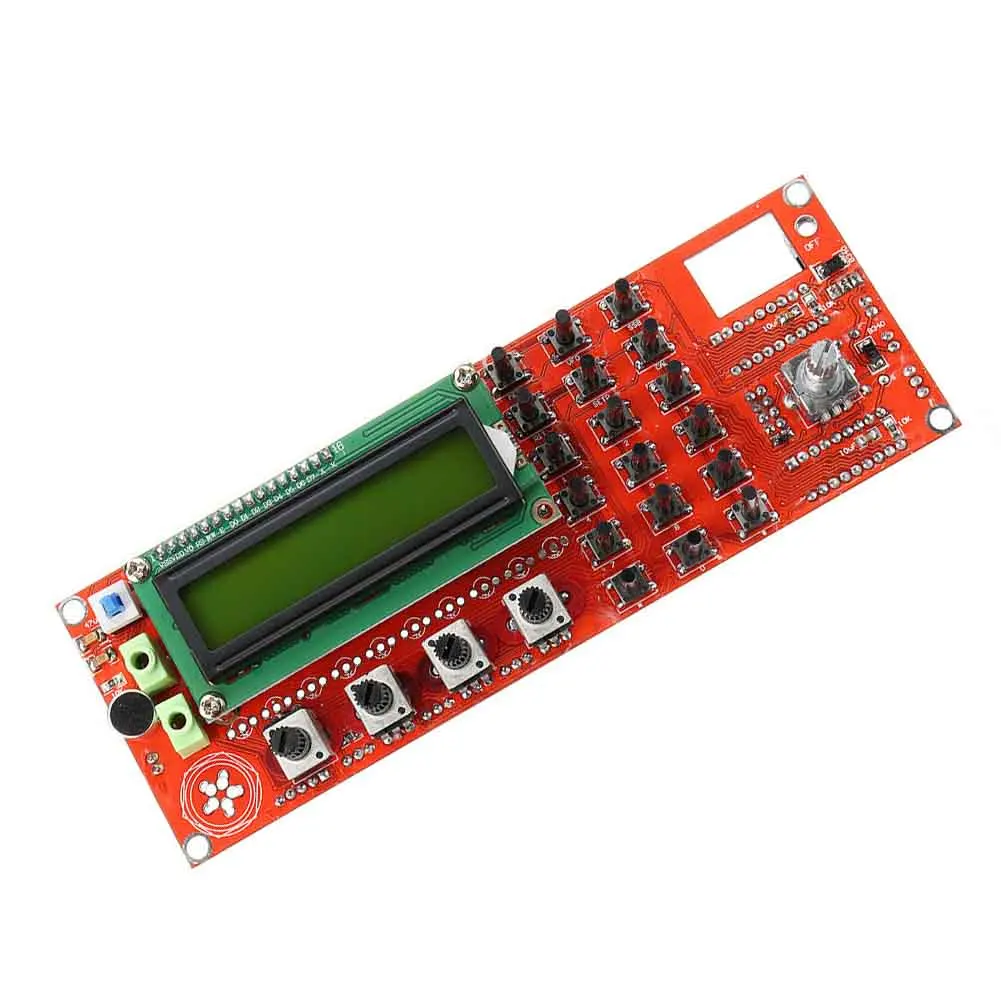

Модуль генератора сигналов AD9850 запасные части для тестирования VFO SSB SSB6.1

Модуль генератора сигналов AD9850 запасные части для тестирования VFO SSB SSB6.1

Особенности:
1. Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации.
2. Готовая продукция, DDS, цифровая частота прямого ввода, с потенциометром громкости,
Усилитель приобретает потенциометр пропускной способности, потенциометр AGC, светодиодный дисплей таблицы S, светодиодный дисплей таблицы стоящей волны.
3. Поддерживает непрерывную настройку 0 ~ 55 МГц на 1 Гц шаге.
4.Вход: 12 В.Выход: 12 В.

Характеристики:
Материал: PCB
Цвет: красный
Вход: 12 В
Выход: 12 В
ENC: переключатель кодировщика
MEM: переключатель для режима памяти
VFO: передача от VFO A к VFO B или от VFO B к VFO A.
SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и on
RIT: тонкая настройка для приема частоты
CAL: набор функций
KB-1 и KB-2 имеют общий контакт, но не GND

Посылка включает в себя:
1 шт. генератор сигналов DDS

Как работать:
Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.
A: включить 6XREFCLE: Настройка режима чипов часов, настройка настройки кодирования частоты. AD9851 набор до 6-умножьте частоту,
AD9850 установить на 1 частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом.
Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.
C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
(Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.
H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.

Примечания:
1. DDS система CLK: можно использовать Частотный тестер, чтобы получить осциллятор 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение.
При использовании AD9851 Установите начальную настройку на 180000000.
2. Офсетная фреза: может быть установлен as + or - . Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага.
Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).
Частотный дисплей:
RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)
TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Частота запрограммирована в DDS, рассчитывается как показано ниже.
RX = ABS(RX_DDS_FREQ)
TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ

Примечание:
