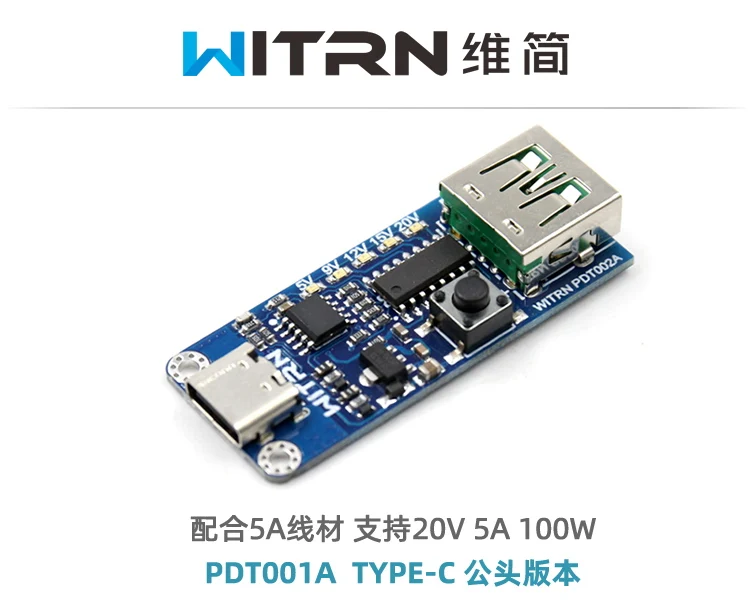

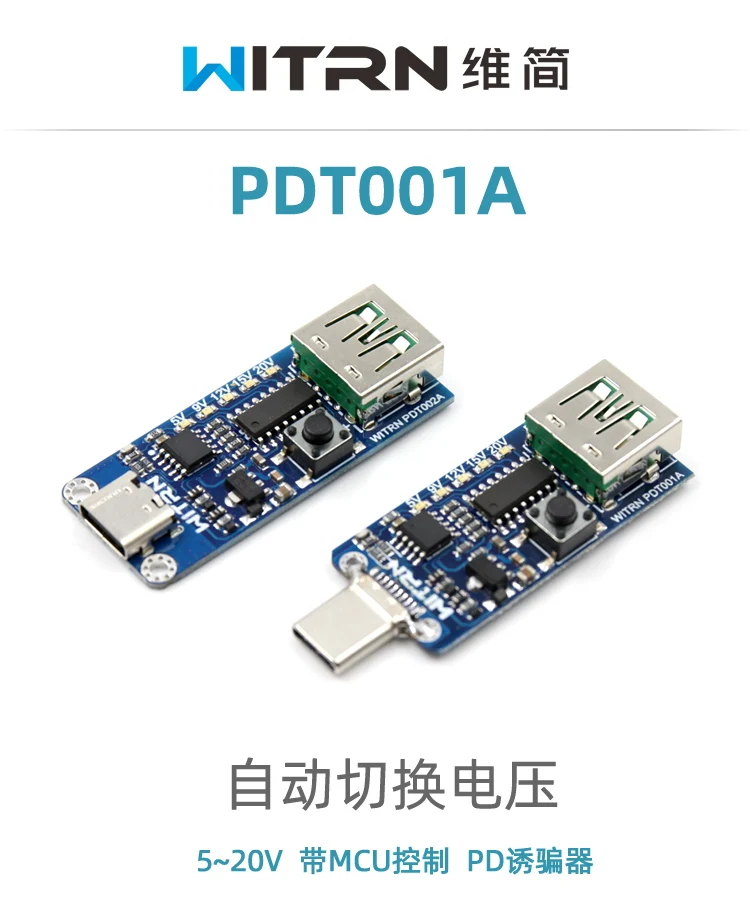

Тип 1:PDT001A-голые пластины USB-C мужчин. Тип 2:POT001A-DC USB-C для женщин и мужчин. Тип 3:PDT001A-USB женский 5A USB-C мужской. Тип 4:PT70024DC сиденье для матери USB-C сиденье для матери

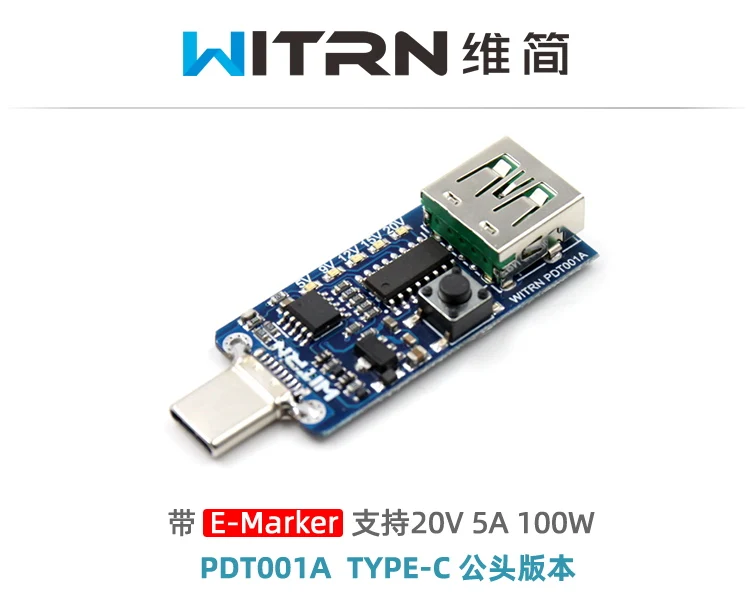

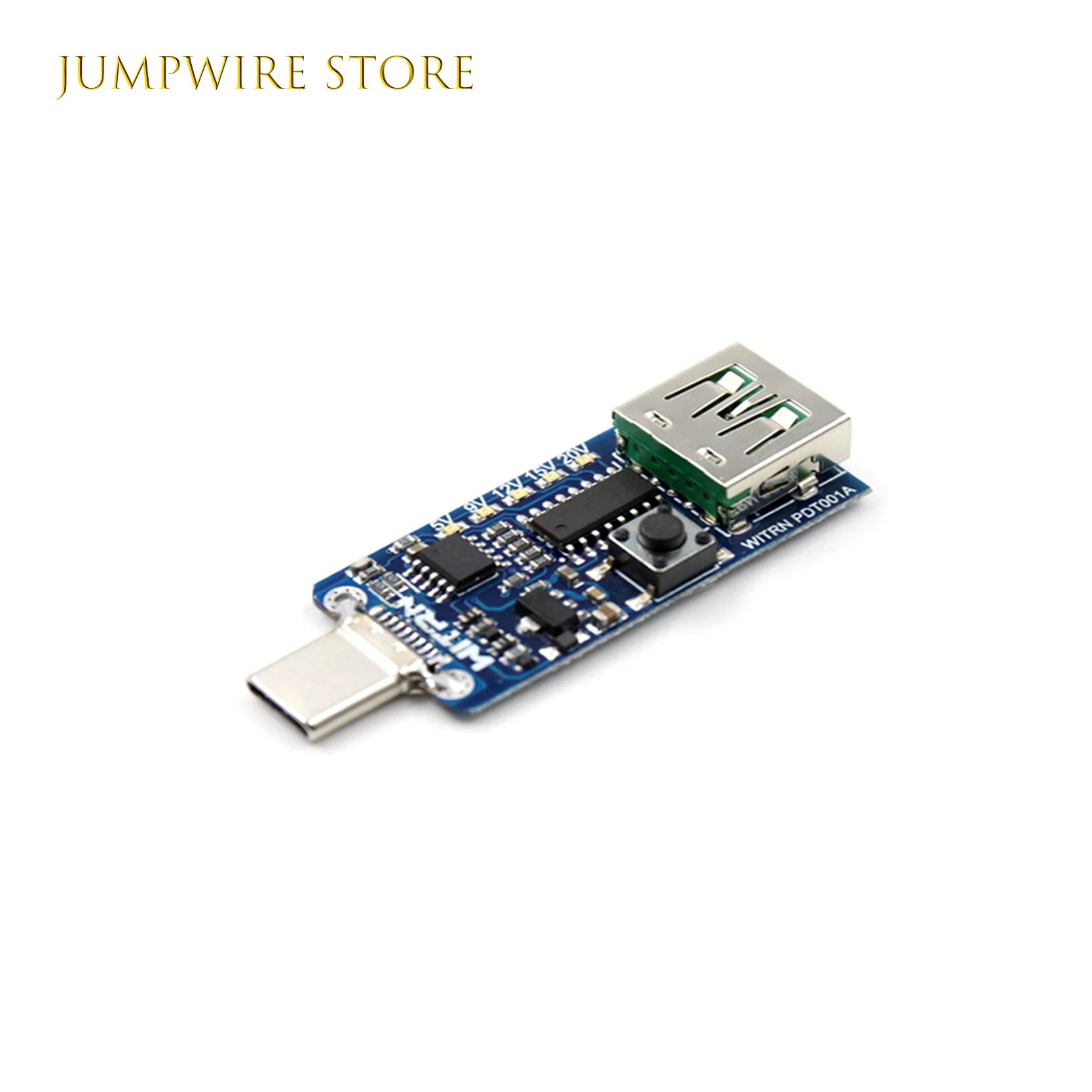

PDT001A:(USB-открытая версия, beltE-Markerfunction)

PDT002A:(Версия USB-CParent, supportE-Markerwire rod)

Общественный versionE-Markerfunction: Устройство декорации может быть непосредственно вставлено в зарядную головку для decoy100W, без добавления-Markerenclosure

С помощью фиксированного микросхемы voltagePDchip (только фиксированное напряжение поддерживает edPDGear, я не буду поддерживать выход itPPSGear deception) принимает стандартный стандарт-CMother seat support 100, непрерывная работа, поддержка 20 в, 5AHigh ток непрерывной работы USBThe мать версия adopts5aвысокое качество Материнская плата Поддержка напряжения 5V/9V/12V/15V/20V

PCBsize:

PDT001A:19*41 мм (evenUSB-CGongtouyue:19*50 мм)

PDT002A:19*43 мм

Описание функции:

1. Поддержка питания при установке фиксированного напряжения

2. Фиксированное напряжение может be5V, 9V, 12V, 15V, 20V любое напряжение

3. Поддержка автоматического режима тестирования

* Запуск к низкому: мощность на автоматическом напряжении для опроса, напряжение 5 В старте, постепенно смещение toZuihigh напряжения, затем перейти назад 5 в остановить его (PD безопасное испытание 5 в безопасности)

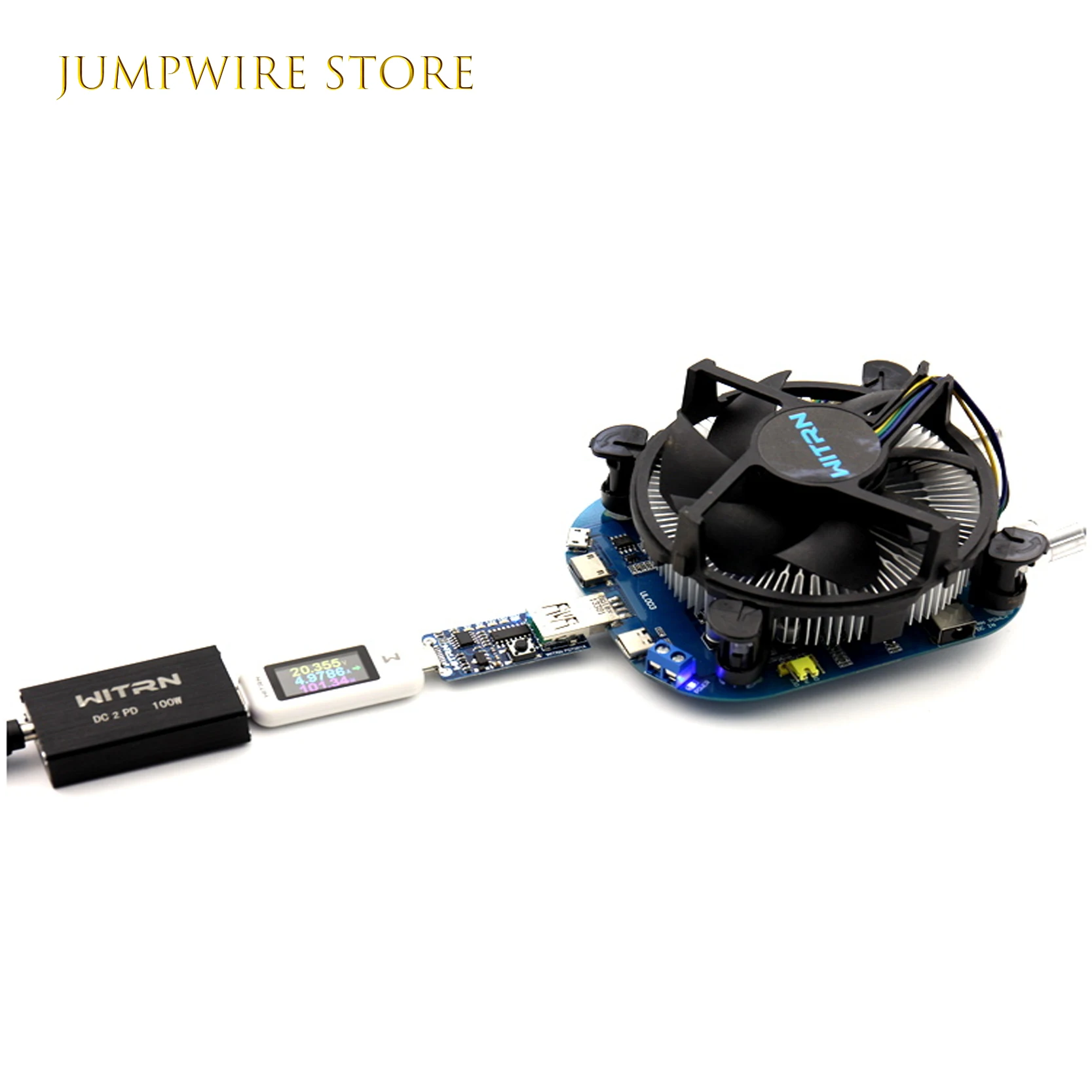

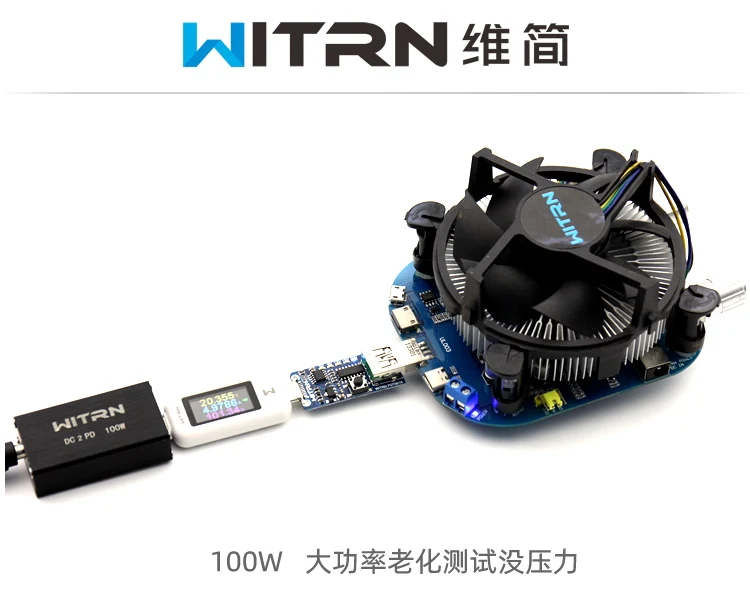

* Запуск в верхней части: питание от автоматического напряжения опроса, напряжение 5 В старте, постепенно смещение toZuihigh напряжения, а затем остановить thereZuihigh напряжения (зарядка headZuiHigh старение мощности)

* Цикл работы: мощность на автоматическом цикле тестирования, напряжение 5 В старте, Применение напряжения шаг за шагом, reachzuisweching после высокого напряжения 5В, затем циклическое действие напряжения

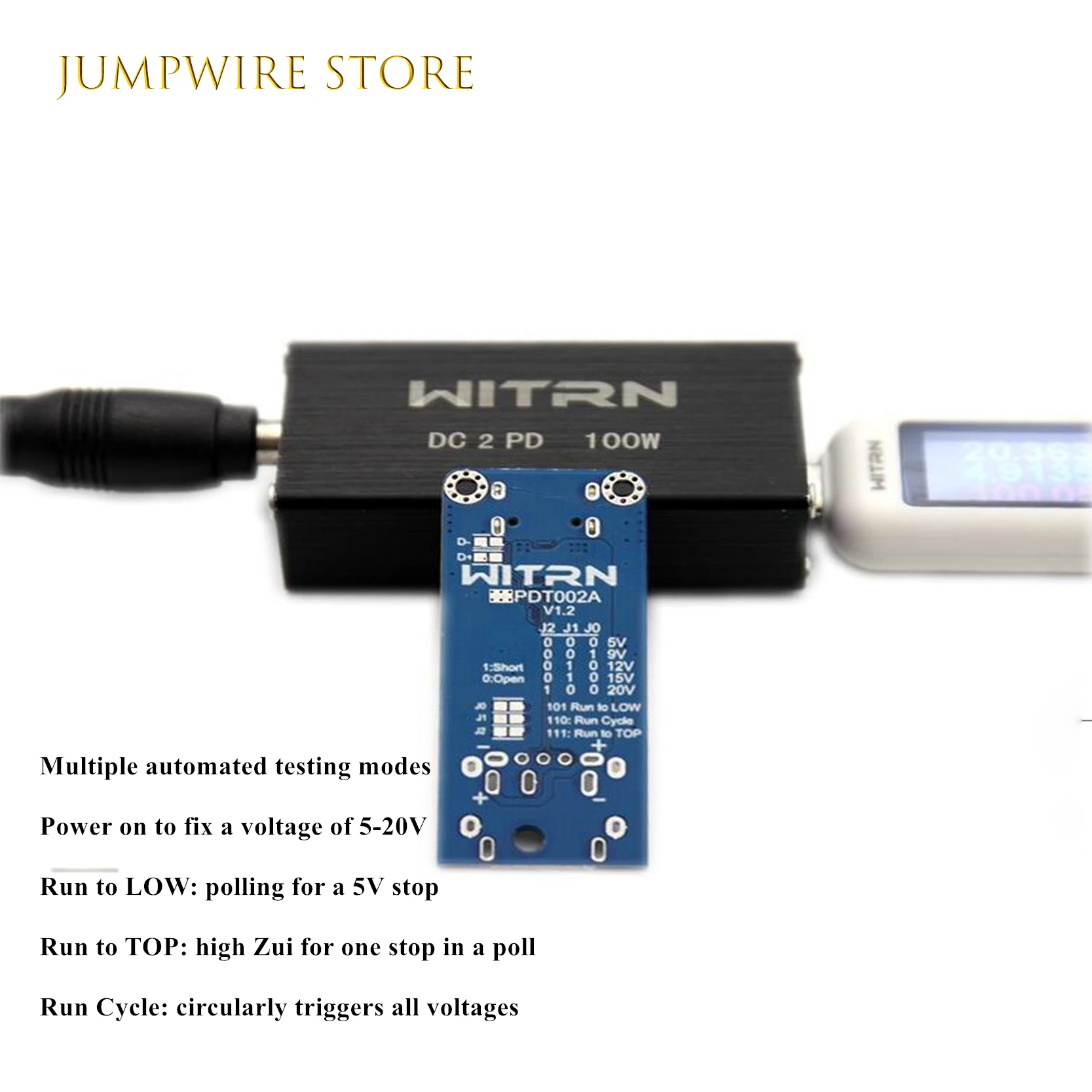

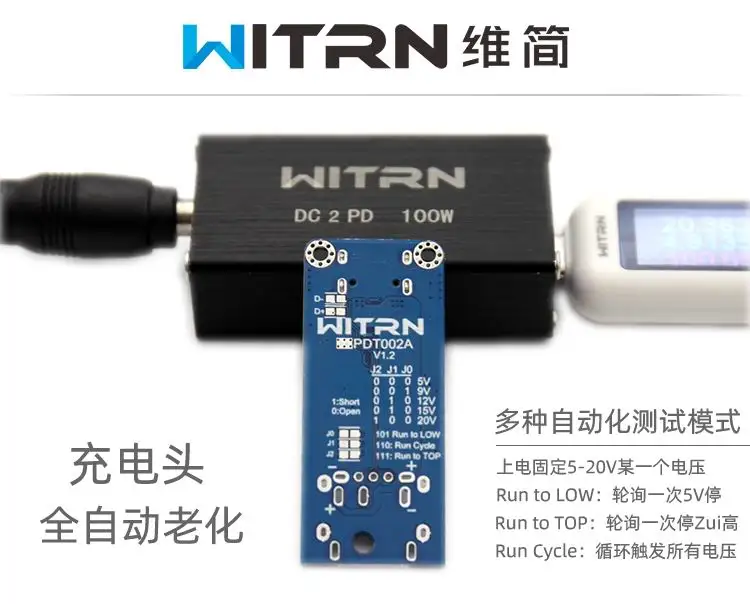

Различные рабочие modesPCBOn backJ2, J1, J0Jumper выбор, представитель короткого замыкания: 1, представитель открытого замыкания: 0

4. Ключевая функция: в acyclic режиме, нажмите кнопку один раз, чтобы переключить напряжение одной передачи вниз

5. В режиме ключа или в автоматическом режиме, если зарядное устройство не имеет соответствующего напряжения, оно будет применимо к напряжению нижней передачи

Приведите пример: например, зарядная головкаZuiВысокое напряжение 12 В, набор перемычек модуля для decoy15or20V, затем подключите модуль, и вы будете загружать 12 В напряжение

6. Задняя часть + D-после короткого замыкания перемычки, можно активировать функцию qcdecoy, PDfirst,noPDI просто обманет youQC

Примечания:

* PDTDecoy,CC1,CC2Add модуль защиты напряжения, supportCC 30V + защита высокого напряжения, промышленный класс, необходимый для заводского старения

* Протестировано, не обязательно Совместимо с allPDequipment, потому что слишком много устройств, никто по одному уведомлению, известный частичный fodsipowerbank не поддерживает

Из-за большого количества поставщиков, все чипы, компоненты и детали, основная плата, цвет, упаковка, разъемы и так далее, каждая партия не влияет на производительность продукта

Возможна точная настройка, изображение только для справки, все полученные товары имеют преимущественную силу, без дальнейшего уведомления

'
