Обновление! Солнечный трекер двухосный контроллер Солнечная Автоматическая система слежения

Два градуса свободы платформа слежения Sun Tracker

* Руководство на английском языке доступно.

Этот контроллер является двойным валом солнечного света, он принимает Высокоточный внутренний и внешний датчик кольцевого отверстия для обнаружения направления солнечного света, процесс анализа суждения через SCM электрическую цепь на контроллере к сигналу датчика, Выполните весь процесс отслеживания солнечного света через соответствующий двигатель платформы электрического реле контроль сборки на электрической плате, в то же время, он по-прежнему имеет такие функции, как выравнивание при встрече с ветром (необходимо дополнительно настроить датчик скорости воздуха), сброс в пасмурный день или ночь, Используйте английский жидкокристаллический дисплей, чтобы указать соответствующие параметры, и сможете использовать клавиши на контроллере или ключи инфракрасного контроллера (необходимо дополнительно настроить пульт) для установки различных параметров.

Эта платформа контроллера должна быть двойной платформой свободы, приводным двигателем платформы является двигатель щетки постоянного тока, напряжение двигателя 12 В или 24 В, ток одного двигателя должен быть меньше 15А (по умолчанию каждый вал настраивает предохранитель 10A). Четыре направления платформы должны иметь ограничительный переключатель.

DC IN:10-28 в DC OUT = DC IN I MAX<15A

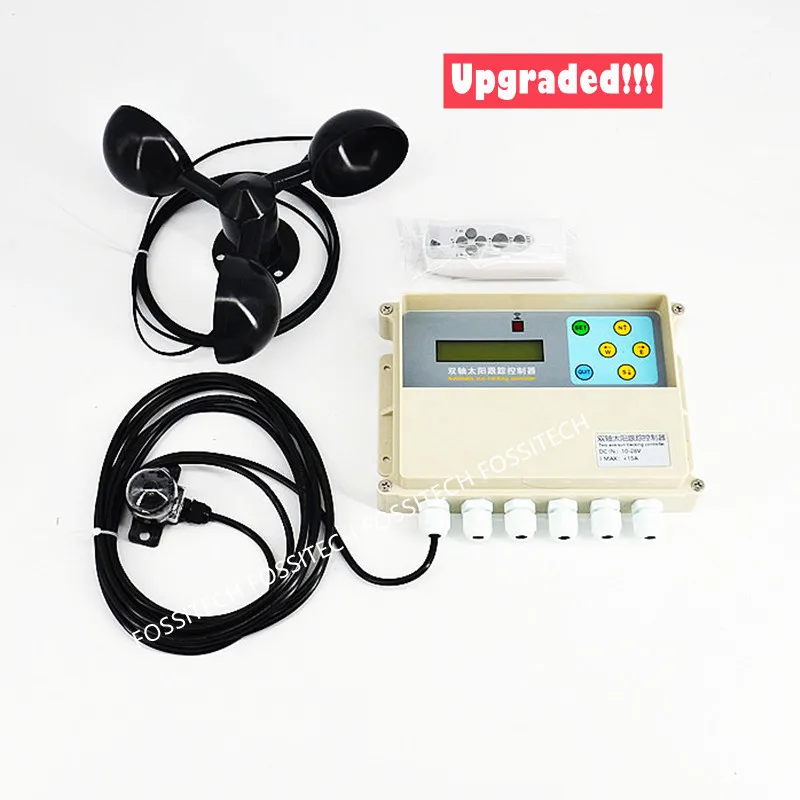

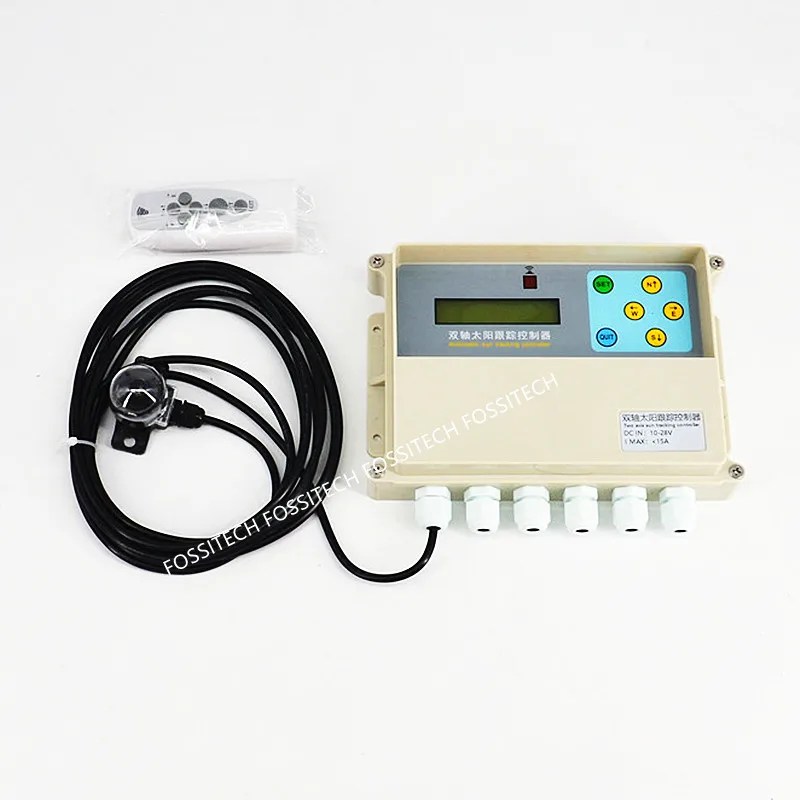

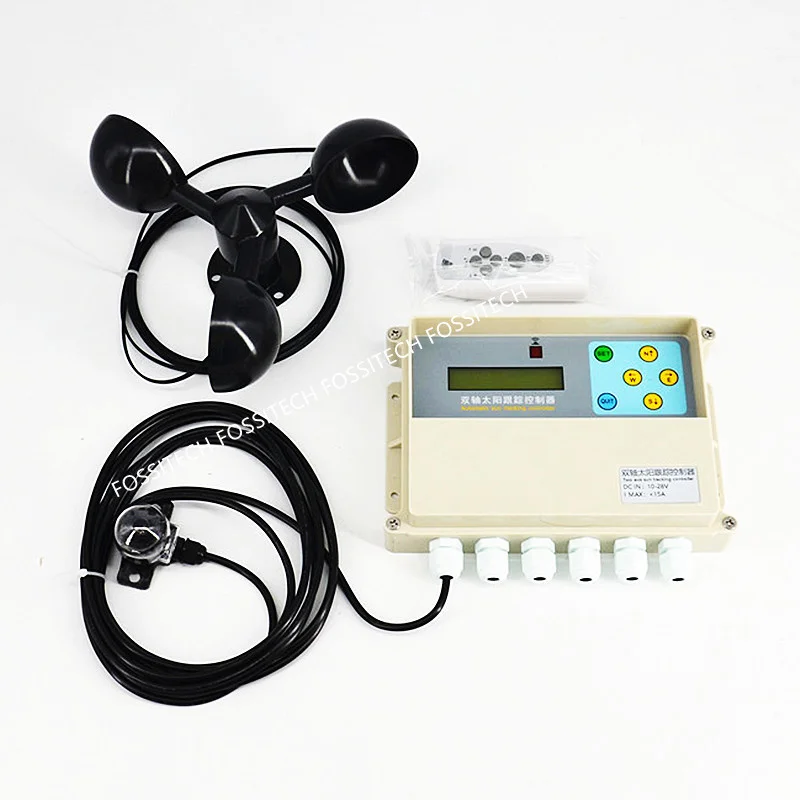

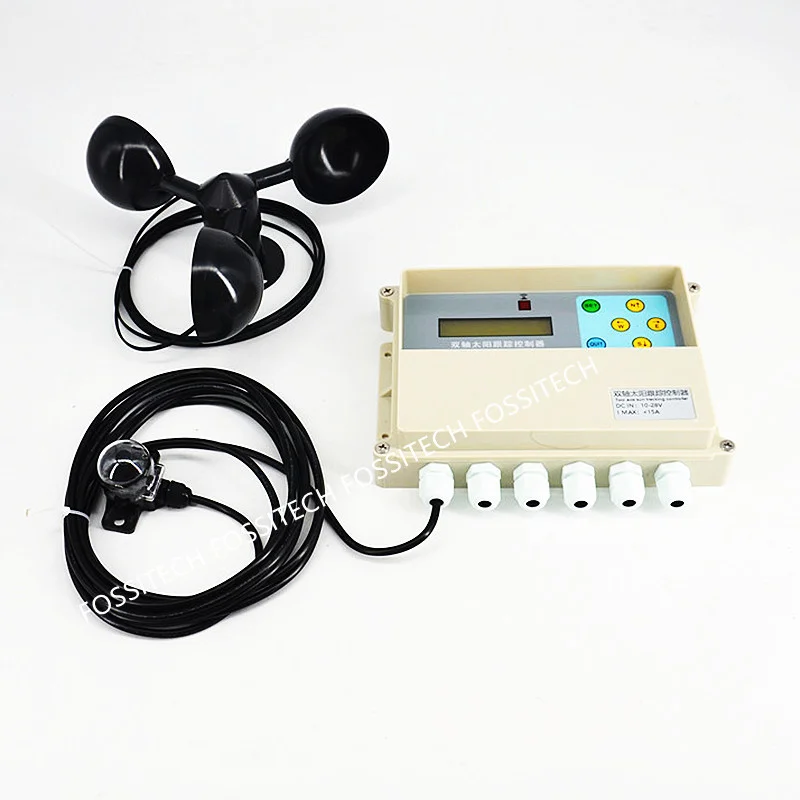

Контроллер, состоящий из следующих основных компонентов:

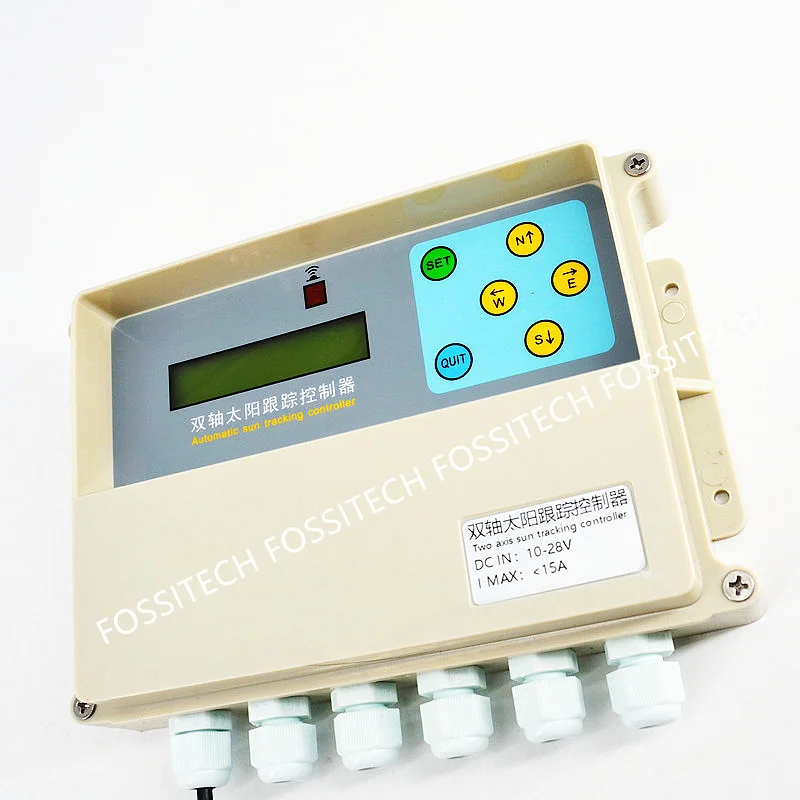

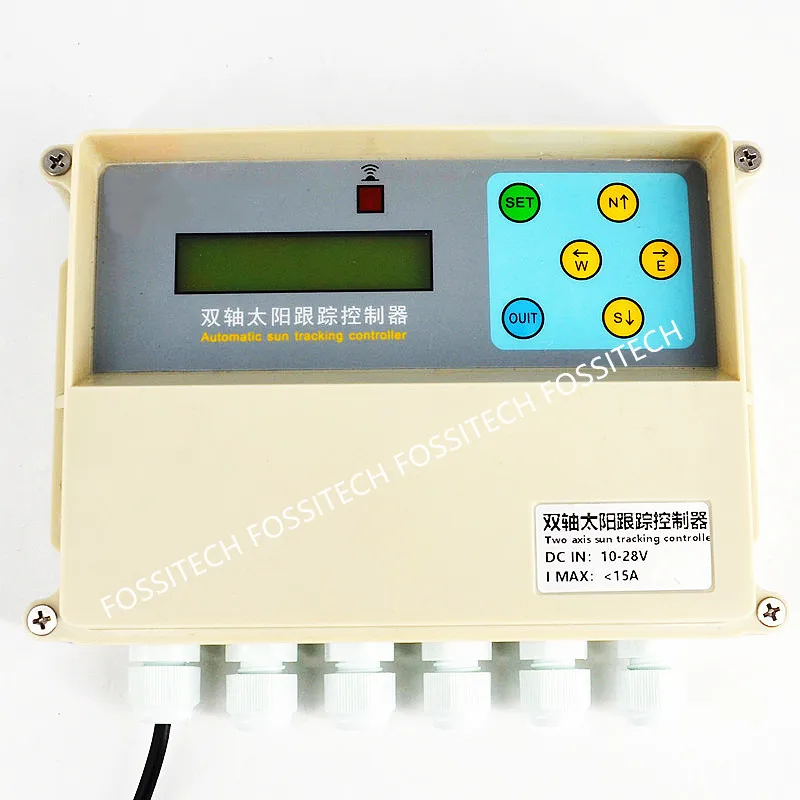

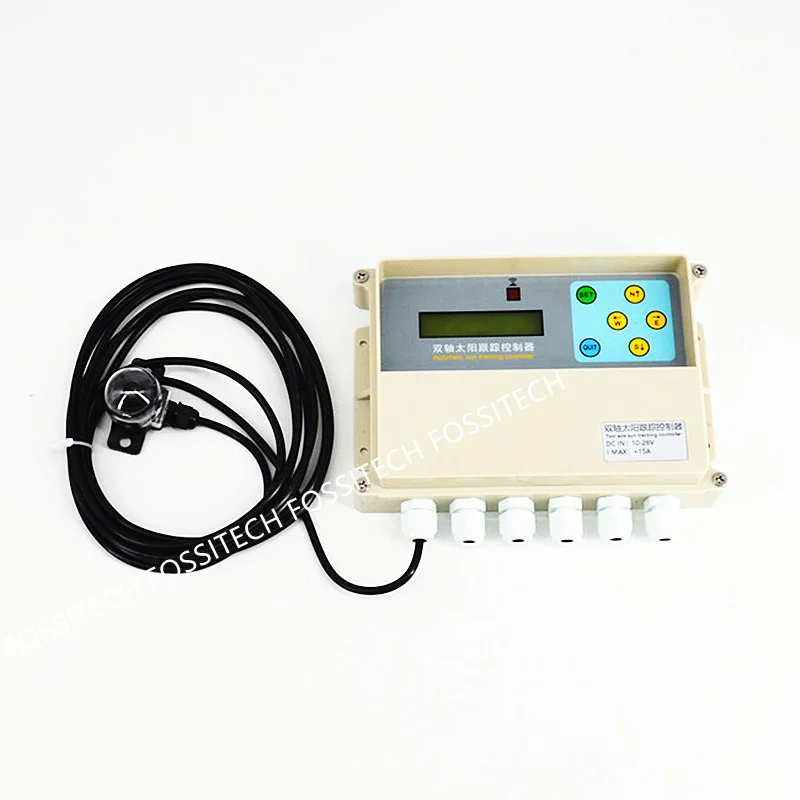

1.Главный контроллер + солнечный датчик

Монтажные отверстия главного контроллера 4 мм: расстояние между левым и правым отверстиями: 174 мм, расстояние между отверстиями вверх и вниз: 60 мм

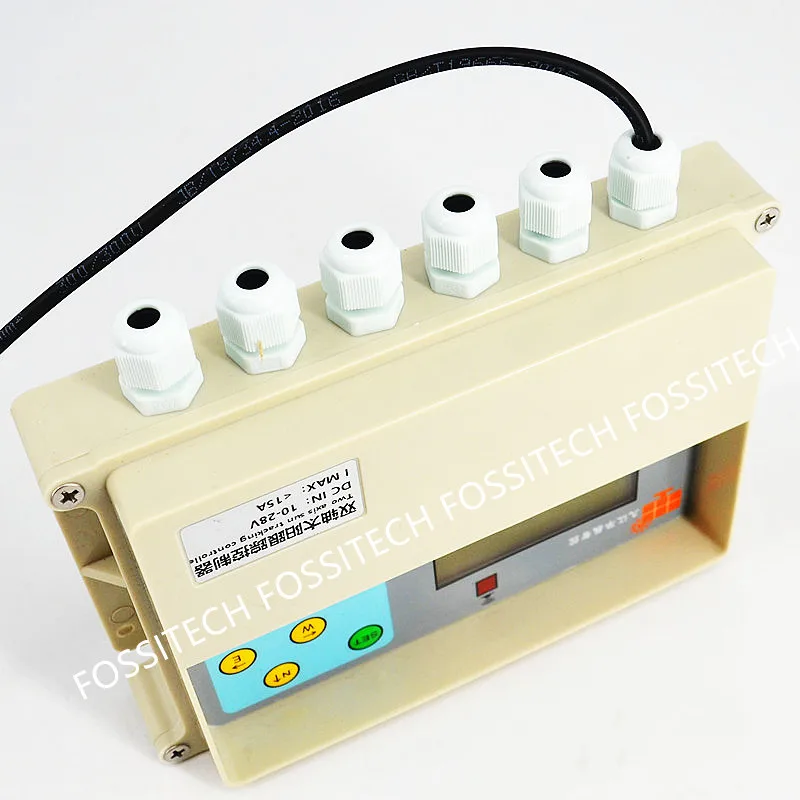

Продукт принимает водонепроницаемую коробку в качестве внешней оболочки, она имеет непромокаемую производительность при вертикальном монтаже, Макс имеет 6 штук водостойкий провод выходной порт и используется в цепи подключения, все цепи подключения на основной плате принять метод подключения терминала, вверх крышка имеет индикацию экрана и шесть операционных ключей, Возможность наблюдать за параметрами и обрабатывать вручную или настройки параметров.

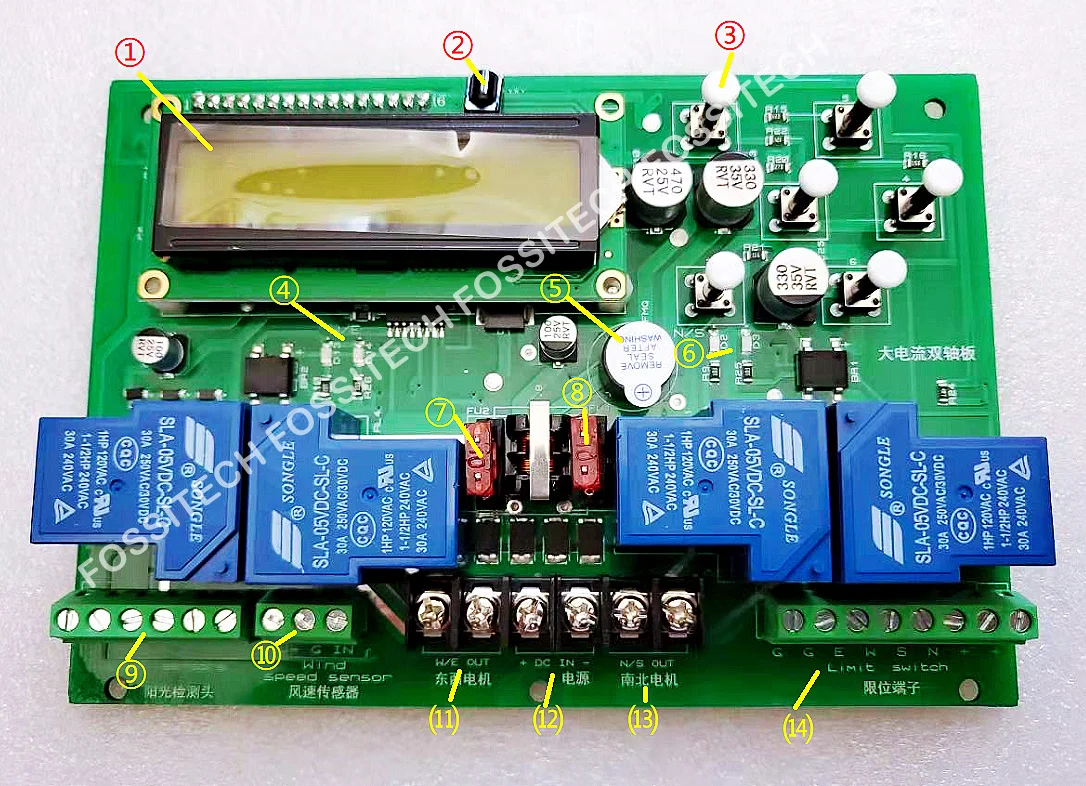

Каждая функция платы управления, как показано ниже:

1. Экран дисплея 2. Удаленное получение головки 3. Кнопка управления 4. Выход указывает на лампу вального вала востока и юга 5. Зуммер 6. Выход указывает на лампу Южного и Северного шафтс7. Предохранитель Южно-северных валов 8. Предохранитель Южного и Северного валов 9. Датчик солнечного света (слева направо-наземные, восточные, западные, южные, северные и передние) 10. Датчик скорости ветра (слева-сто-источник питания V +, GND, вход сигнала) 11. Двигательные пробежки валов Востока и Запада 12. Вход источника питания (12 или 24 В постоянного тока, левый положительный и правый отрицательный) 13. Двигательные движения валов с юга и севером14. Концевой терминал (слева направо-наземные, наземные, восточные, западные, южные, северные, передние и передние)

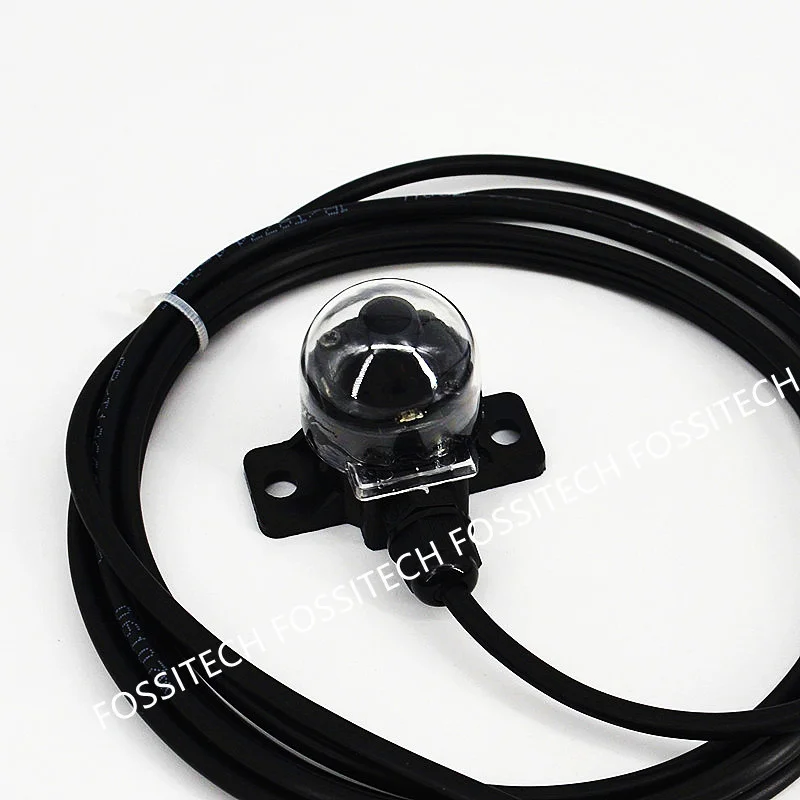

2.Солнечный датчик

Уникальный тип глубокого отверстия внутренний и внешний метод двойной проверки генерирует различное значение солнечного излучения напряжения в четырех направлениях через экранированный колпачок формы фазана, передача на основную плату через 5 ядер кабеля длиной 3 м. Метод крепления-2 болта M6, которые удаляют 40 мм, фиксируют и настраивают прозрачную крышку, она имеет определенную функцию защиты от пыли и воды.

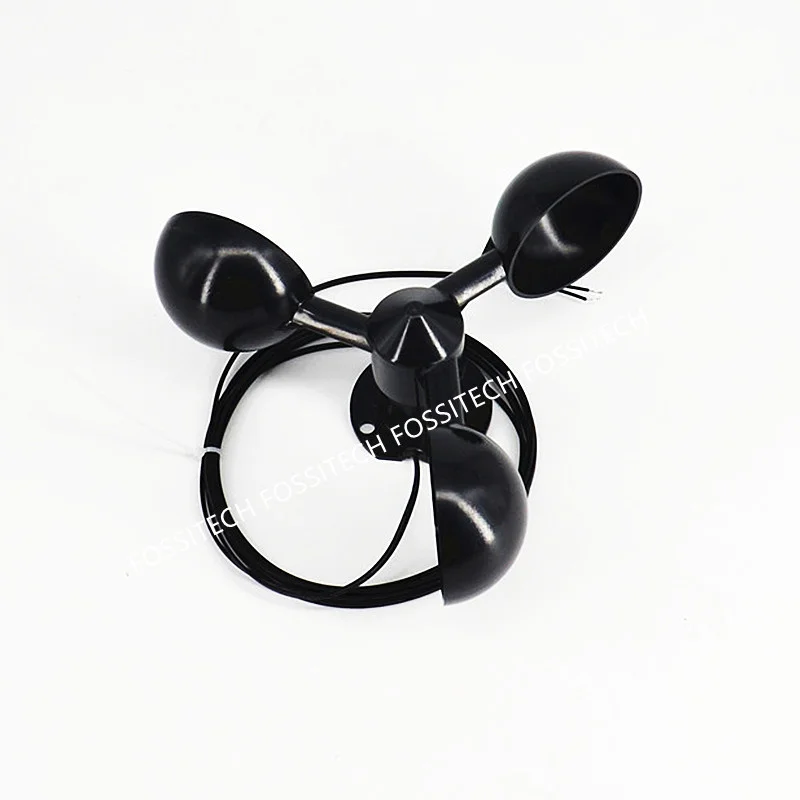

3.Датчик скорости ветра: (дополнительно настроенные детали)

Датчик скорости ветра используется для проверки скорости ветра окружающей среды, платформа управления контроллером движется в положение, где можно Избежать ветра для защиты платформы, когда скорость ветра достигает значения защиты, которое устанавливается контроллером, по умолчанию датчик скорости воздуха настроил длину провода 3 м. (Если клиент самостоятельно настроил датчик скорости ветра, то необходимо выбрать и использовать датчик скорости ветра типа сигнала напряжения)

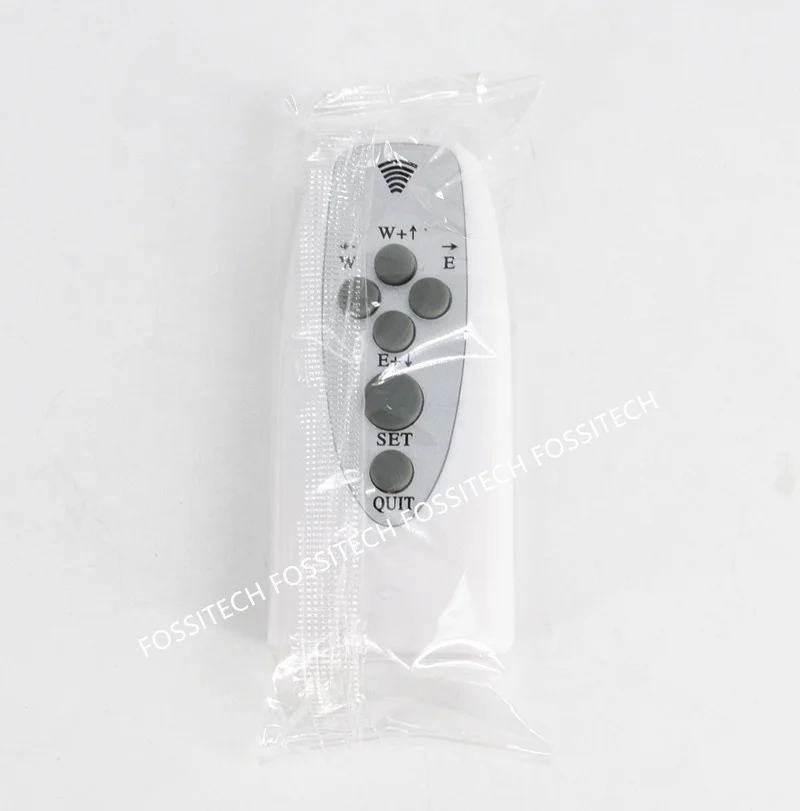

4. Инфракрасный пульт дистанционного управления (дополнительная часть)

Используйте 2 батареи #7,

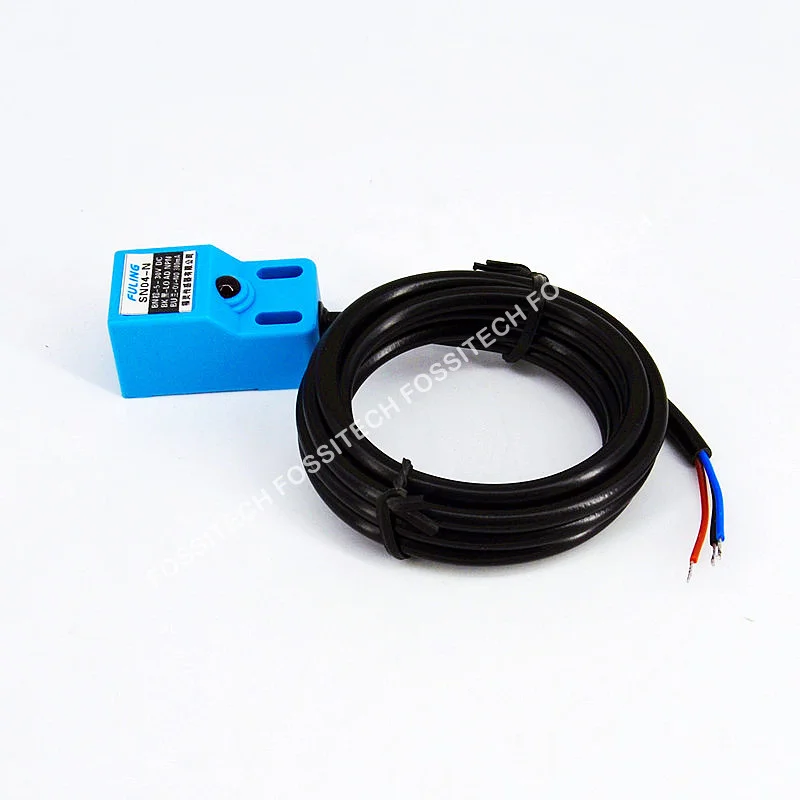

5. Ограничительный переключатель (опционально)

Этот контроллер также может подключаться в три типа провода тип NPN подход Переключатель, возможность подключения питания + терминал в + терминал концевого терминала при использовании этого типа переключатель в качестве предела, тогда хорошо, другие же методы B. (Например, когда компания покупает бесконтактный выключатель, определение проводки: Коричневый +, синий G, черный предельный сигнал.) Обратите внимание, что Сверху находится зона обнаружения. Когда металл находится в пределах 5 мм, предельный сигнал будет выходным.
