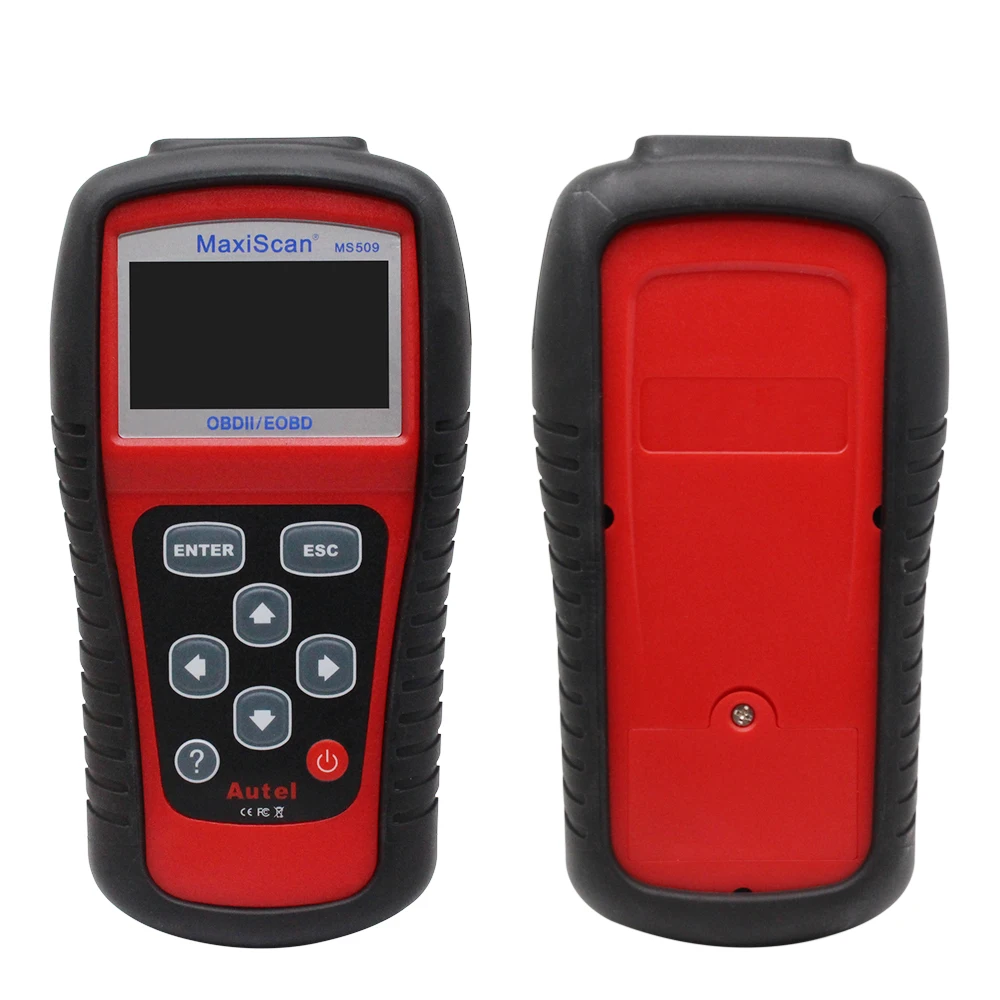

Описание

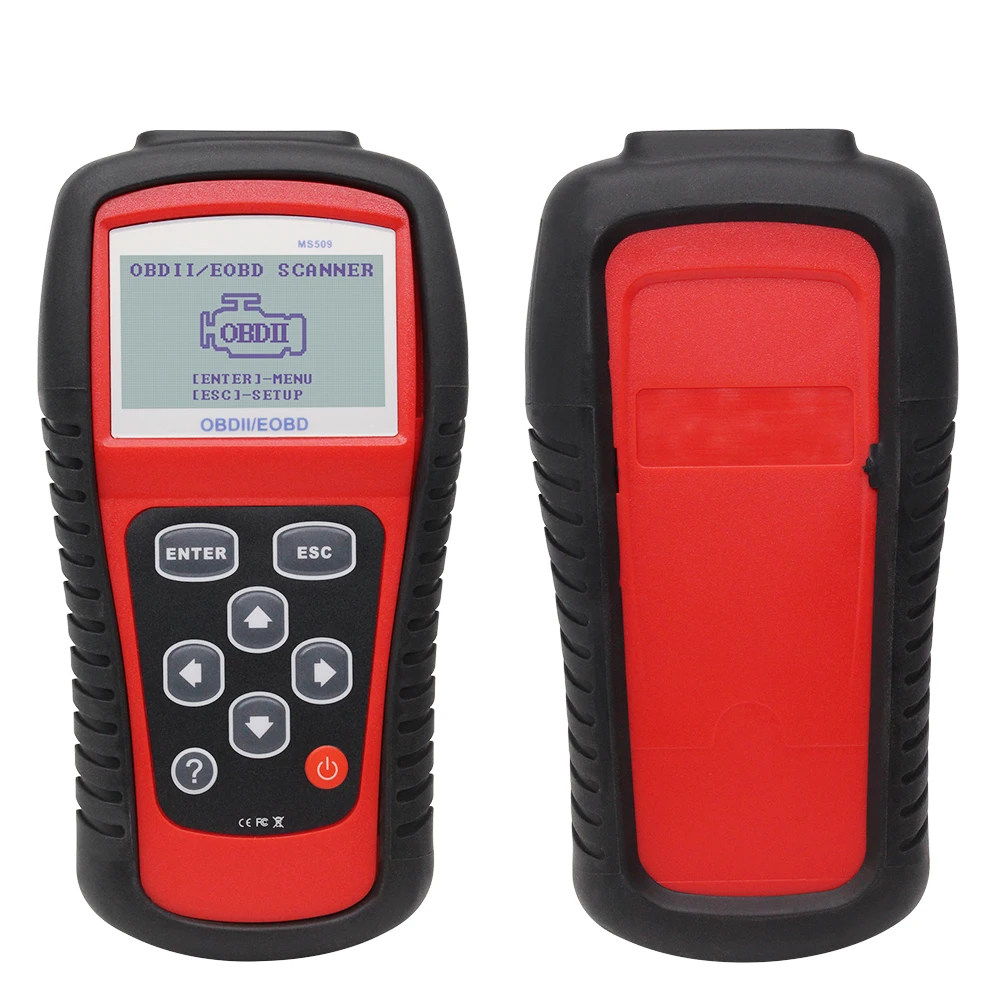

1. ЖК-дисплей-показывает результаты тестирования. Подсветка, экран 128x64 пикселей с регулировкой контрастности.

2. Кнопка ввода -- подтверждает выбор (или действие) из меню. Запускает запись данных в режиме реального времени в режиме ручного запуска.

3. Кнопка ESC-отменяет выбор (или действие) из меню или возвращается в меню. Он также используется для настройки системы, выхода из экрана поиска DTC или остановки записи данных при нажатии.

4. Левая кнопка прокрутки-при просмотре определения DTC, переход к предыдущему персонажу и просмотр дополнительной информации на предыдущих экранах, если определение DTC охватывает более одного экрана; отмените выбор всех помеченных PID данных при просмотре или записи настраиваемого списка данных в реальном времени; Просматривайте предыдущие кадры записанных данных при воспроизведении данных в реальном времени.

5. Правая кнопка прокрутки-при просмотре определения DTC, переход к следующему персонажу и просмотр дополнительной информации на следующих экранах, если определение DTC охватывает более одного экрана; выбирает/снимает PID данные при просмотре или записи настраиваемого списка данных в реальном времени и просматривает следующие кадры данных при воспроизведении данных в реальном времени.

6. Вверх кнопка прокрутки-перемещается вверх через меню и подменю элементов в режиме меню. При получении более одного экрана данных для получения дополнительных данных перемещается вверх по текущему экрану на предыдущие экраны.

7. Вниз Кнопка прокрутки-перемещается вниз через меню и подменю элементов в режиме меню. При получении более одного экрана данных для получения дополнительных данных перемещается вниз по текущему экрану на следующие экраны. Он также используется в качестве горячей кнопки настройки языка при нажатии.

8. Кнопка помощи-предоставляет информацию о помощи при нажатии.

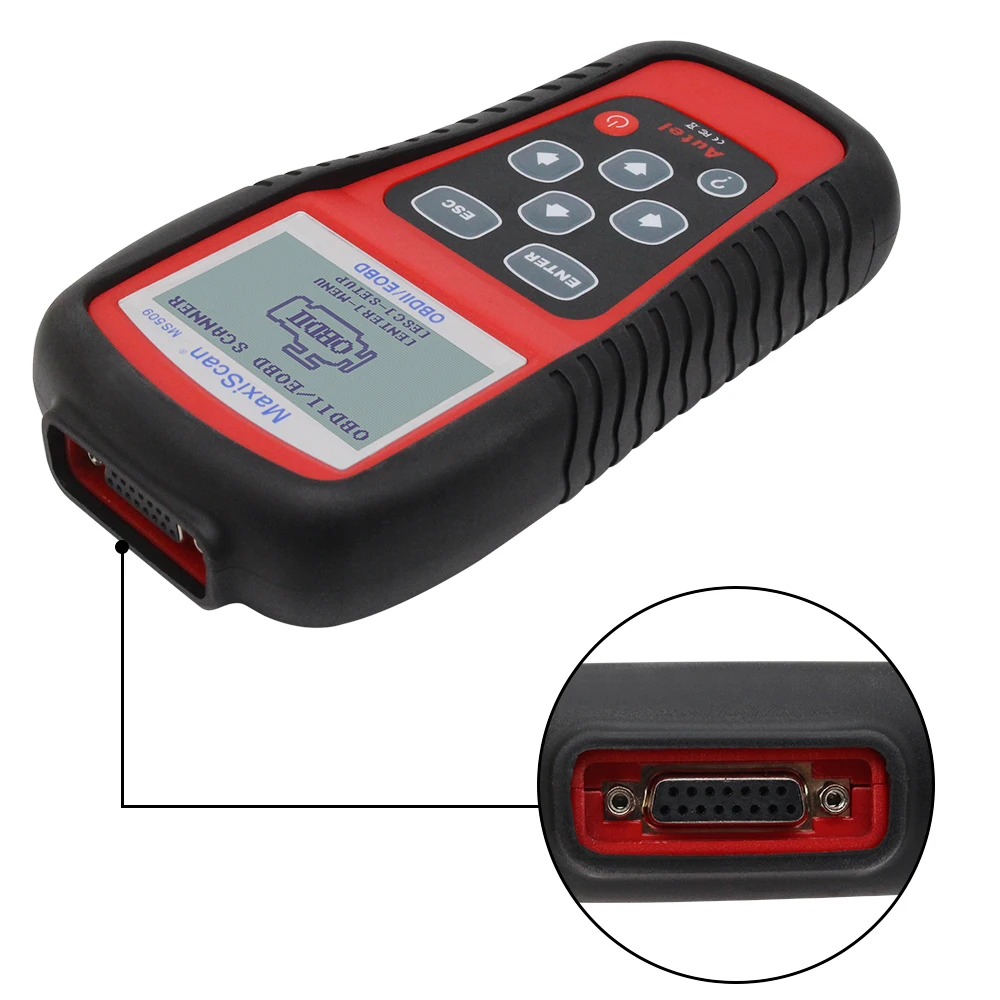

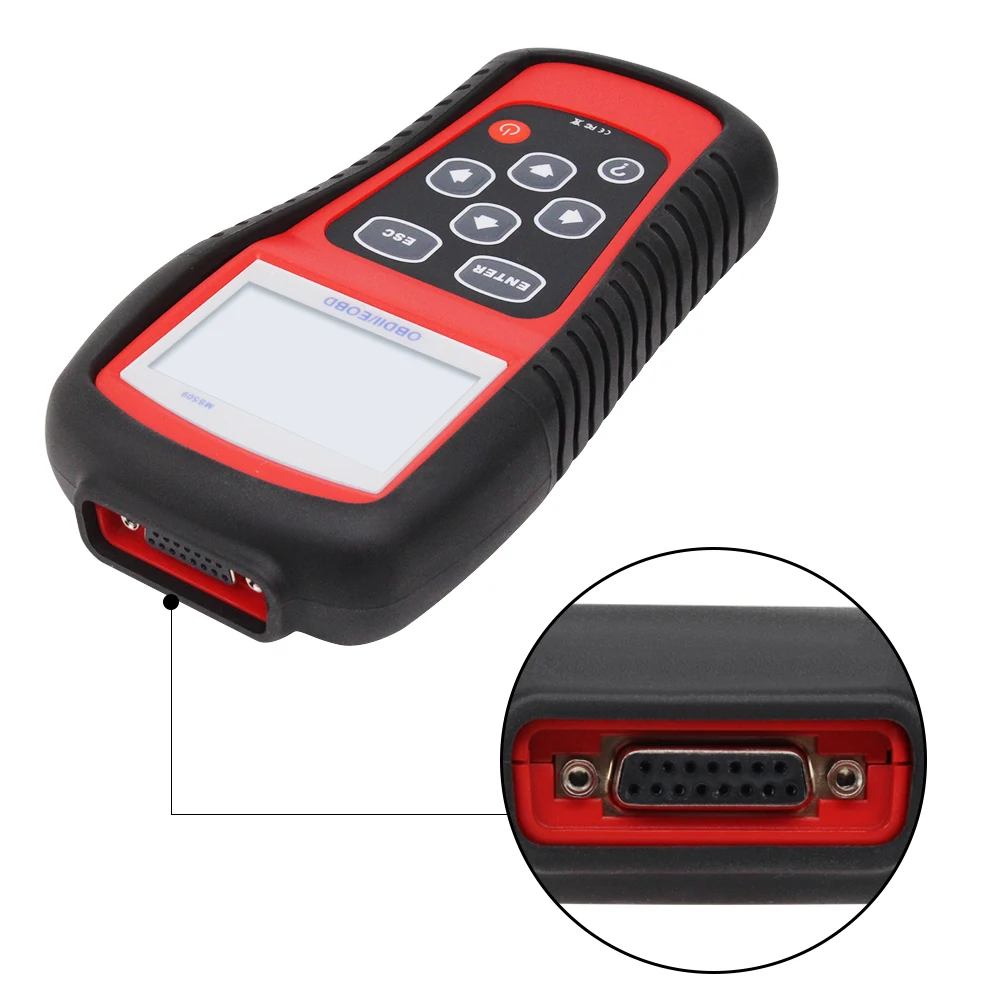

9. Разъем OBD II-подключает инструмент сканирования к разъему передачи данных транспортного средства (DLC).

10. Резиновые сапоги-защищает инструмент сканирования от падения, истирания и т. Д.

Скриншот:

Сканер OBDII/EOBD разработан специально для работы со всеми совместимыми с OBD II транспортными средствами, включая те, которые оснащены протоколом следующего поколения-сеть управления областью (CAN). Согласно требованию Агентства по охране окружающей среды EPA, все 1996 и более новые автомобили (автомобили и светильник б/у), которые продаются в Соединенных Штатах должны быть OBD II совместимым, и это включает в себя ко всем транспортным средствам отечественного, Азиатского и европейского производства.

Небольшое количество бензиновых транспортных средств 1994 и 1995 годов Совместимо с OBD II. Чтобы проверить, соответствует ли транспортное средство 1994 или 1995 года стандарту OBD II, проверьте информацию об ограничении выбросов транспортного средства (VECI), которая находится под капотом или радиатором большинства транспортных средств. Если транспортное средство Совместимо с OBD II, этикетка обозначает "OBD II Certified". Кроме того, в соответствии с правилами правительства все транспортные средства, совместимые с OBD II, должны иметь «Общий» 16-контактный разъем для передачи данных (DLC).

Для вашего автомобиля, который будет соответствовать стандарту OBD II, он Обязательный аксессуар одежды нового сезона 16-контактный диагностический разъём (DLC) под приборной панелью и очистки выхлопных газов, Управление на наклейке «Информация» должно быть указано, что автомобиль соответствует нормам OBD II.

Сканер кода MaxiScan MS509 работает со следующим:

Покрытие OBDII/EOBD (США, Азия и Европа) считывает и очищает общие и некоторые коды неисправностей maunfactures.

MaxiScan MS509 сканер кода поддерживает протоколы

ISO 15765-4 CAN (29 бит ID, 250 кбод)

ISO 15765-4 CAN (11 бит ID, 250 кбод)

ISO 15765-4 CAN (29 бит ID, 500 кбод)

ISO 15765-4 CAN (11 бит ID, 500 кбод)

ISO 14230-4 KWP 2000 (быстрая инициализация, 10,4 кбод)

ISO 14230-4 KWP 2000 (5 бод инициализации, 10,4 кбод)

ISO 9141-2 (5 бод инициализации, 10,4 кбод)

SAE J1850 VPW (10,4 кбод)

SAE J1850 ШИМ (41,6 кбод)

Ошибка соединения транспортного средства

Ошибка связи возникает, если сканирующий инструмент не поддерживает связь с ECU транспортного средства (блок управления двигателем). Вам нужно сделать следующее, чтобы проверить:

Убедитесь, что зажигание включено;

Проверьте, надежно ли подключен разъем OBD II к DLC транспортного средства;

Убедитесь, что транспортное средство Совместимо с OBD2;

Выключите зажигание и подождите около 10 секунд.

Поверните зажигание назад и продолжайте тестирование. Проверьте, что модуль управления не неисправен

Ошибка при эксплуатации

Если сканирующий инструмент замерзает, то происходит изъятие или ЭБУ транспортного средства (блок управления двигателем) слишком медленно, чтобы отвечать на запросы. Вам нужно сделать следующее, чтобы сбросить инструмент:

Нажмите и удерживайте кнопку питания в течение не менее 2 секунд для сброса инструмента сканирования.

Выключите зажигание и подождите около 10 секунд.

Включите зажигание и продолжите тестирование.

Сканирующий инструмент не включается

Если инструмент сканирования не включится и не работает неправильно каким-либо другим способом, вам нужно сделать следующее, чтобы проверить:

Проверьте, надежно ли подключен разъем OBD II к DLC транспортного средства;

Проверьте, согнуты ли или сломаны шпильки DLC. При необходимости очистите DLC-булавки.

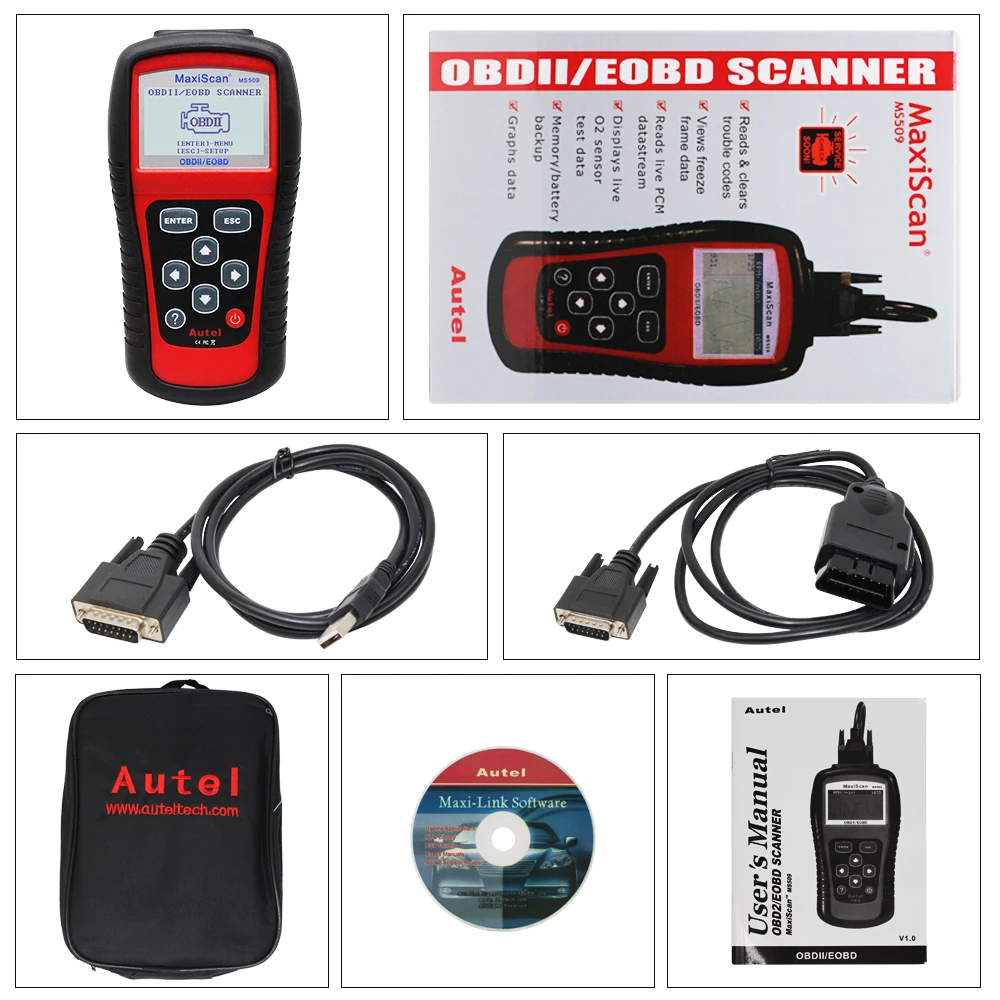

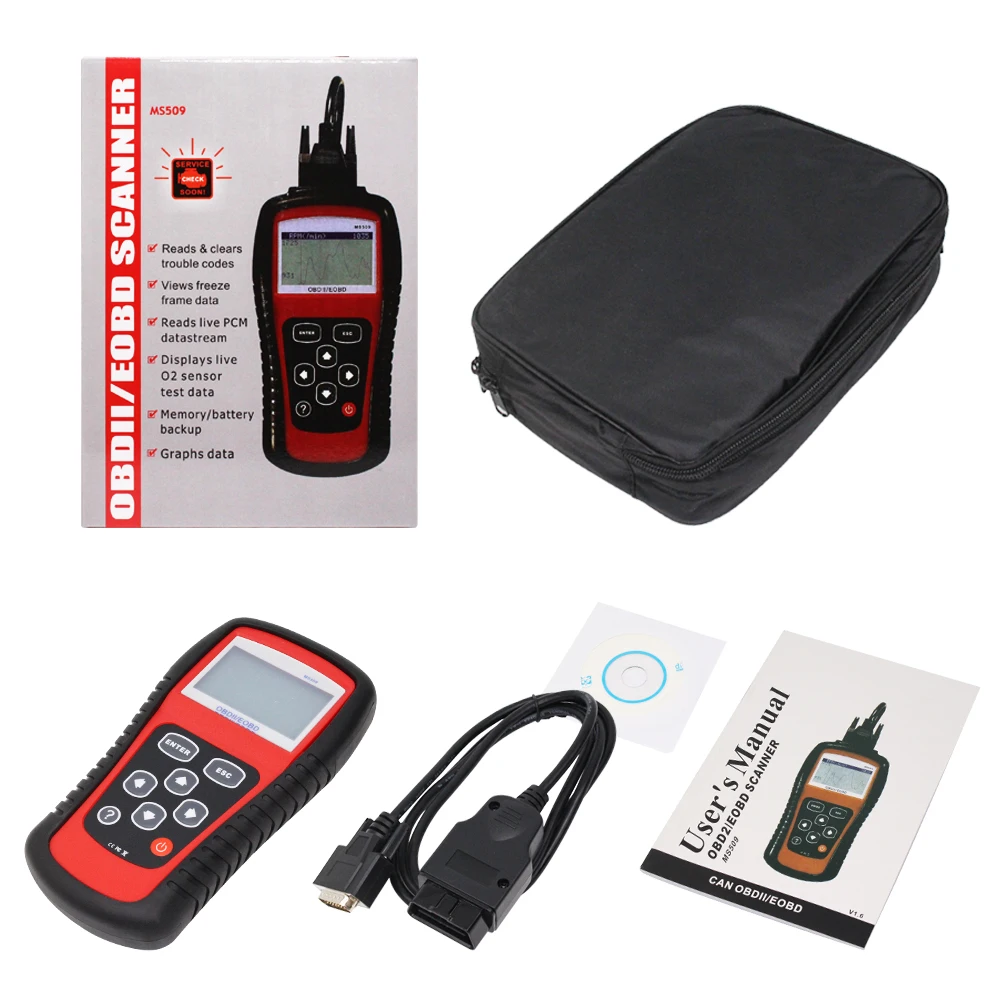

(MS509 без USB без функции печати) посылка:

1 шт. Основной блок MS509

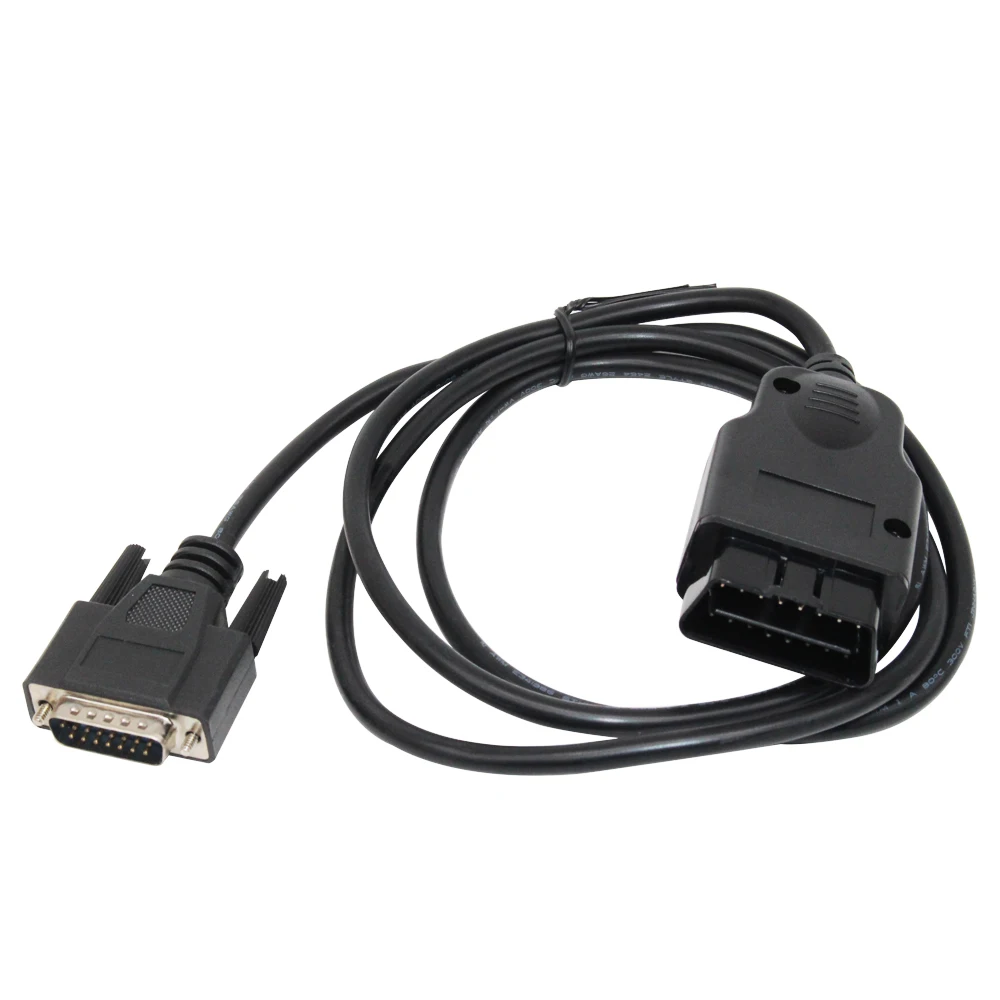

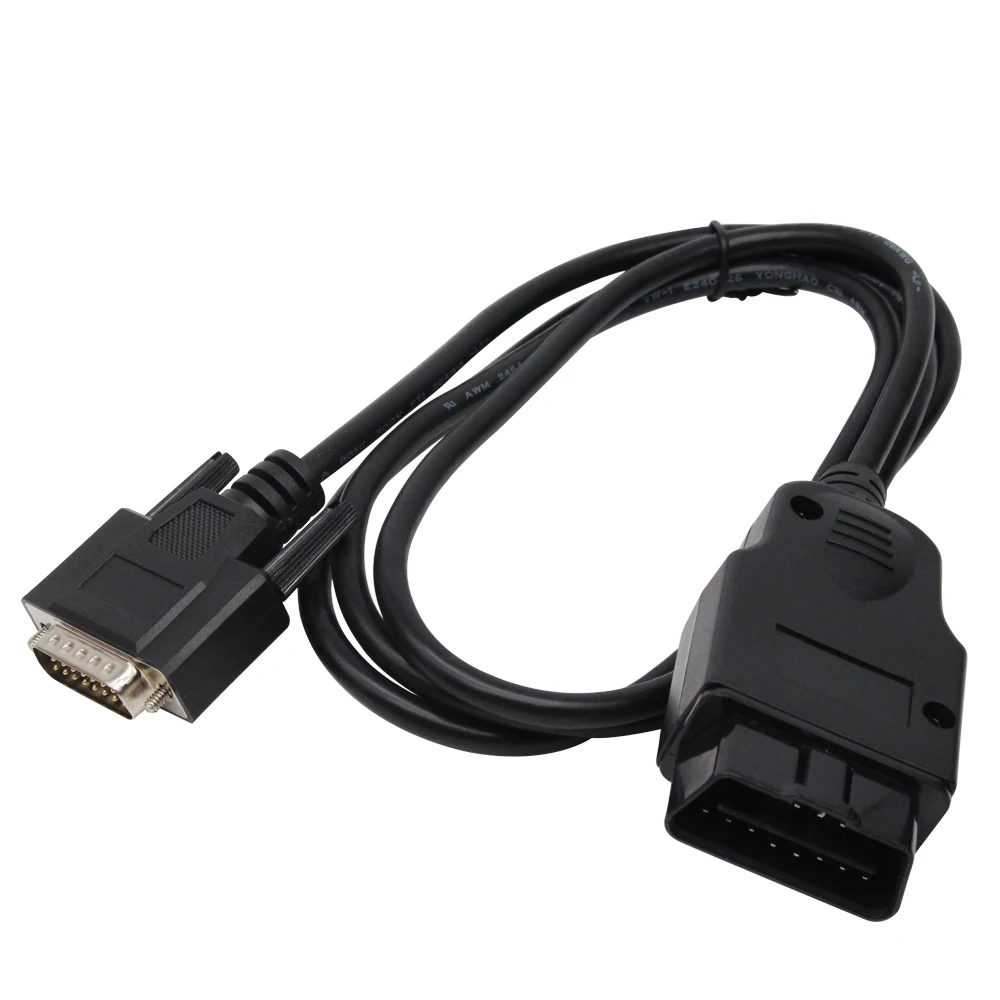

1 шт. кабели OBD2

1 шт. Руководство пользователя

1 шт. x CD

Посылка-1 шт.

(MS509 с функцией USB и печати) посылка:

1 шт. Основной блок MS509

1 шт. кабель OBD2

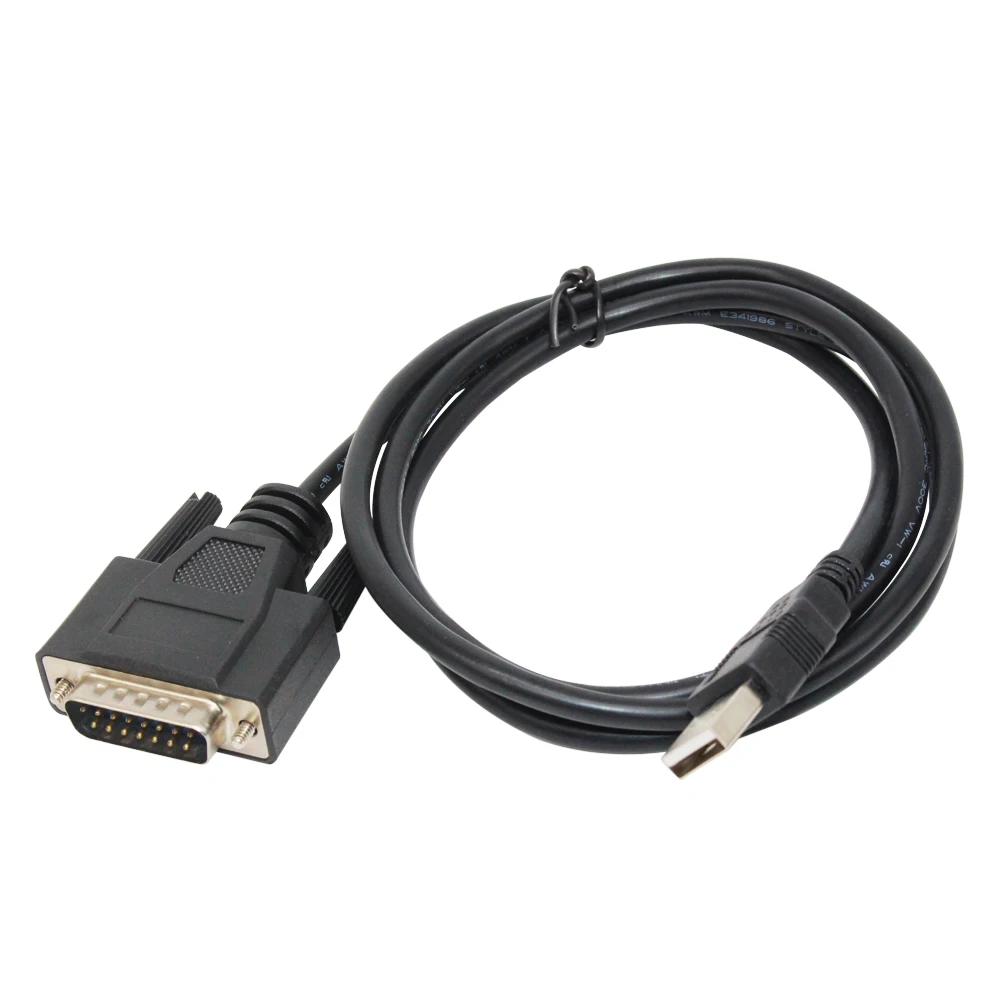

1 шт. х USB кабель

1 шт. Руководство пользователя

1 шт. x CD

Посылка-1 шт.
