Контроллер ЧПУ для станка плазменной резки комплект SF 2100C 2 осевой плазменный

Контроллер ЧПУ для станка плазменной резки комплект SF 2100C 2 осевой плазменный

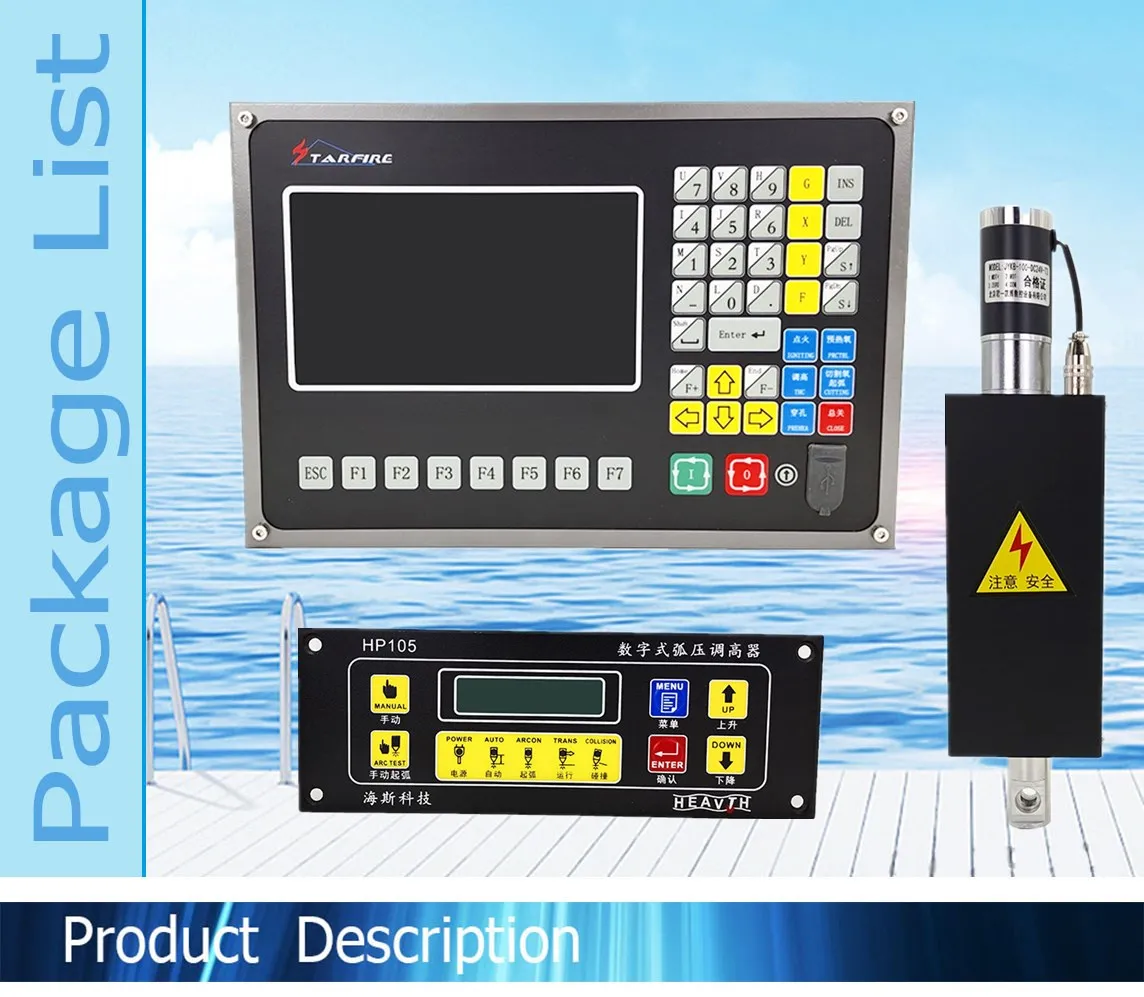

Упаковка продукта

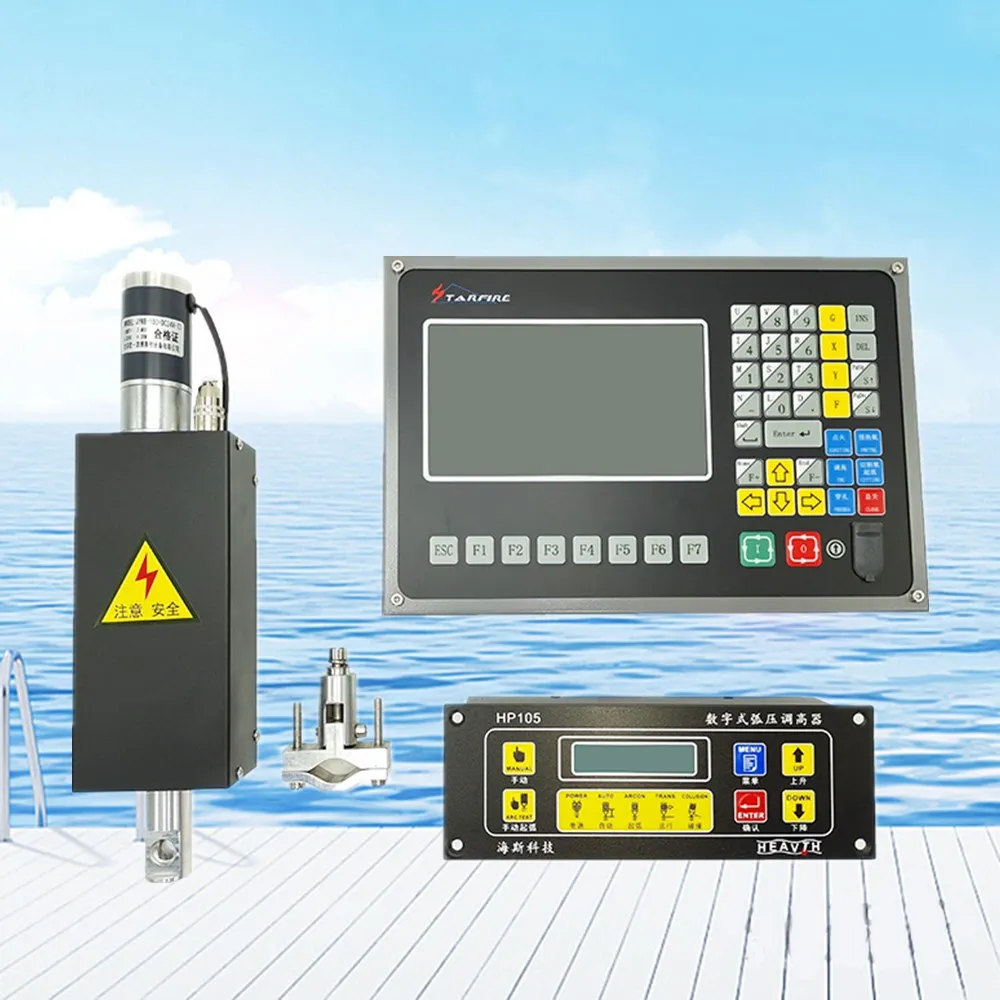

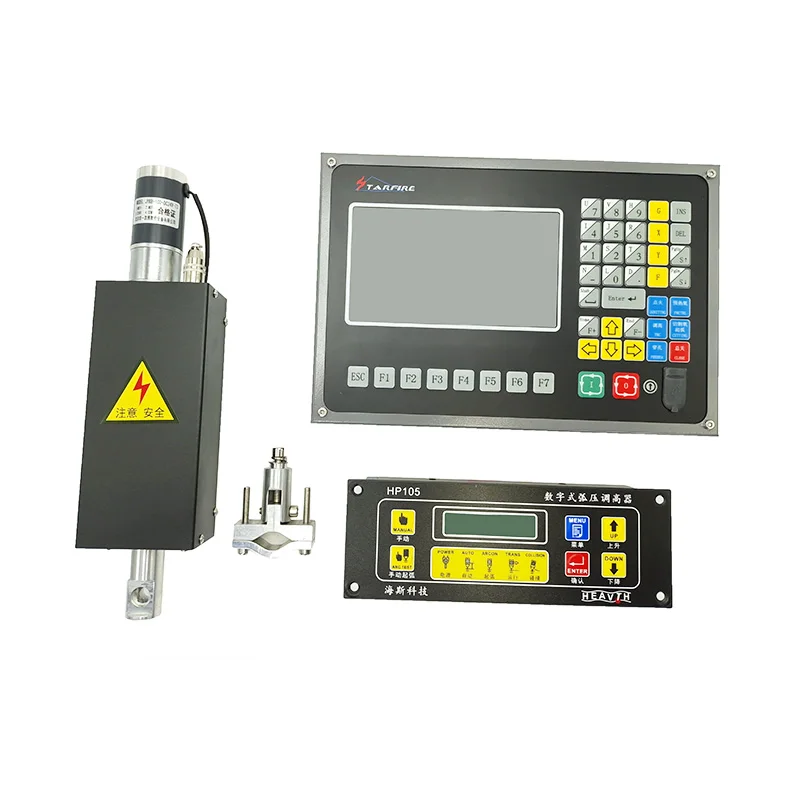

1 x SF-2100C контроллер 1 х контроллер высоты 105 1 x подъемное устройство для тела 1 x аксессуары для подъема кузова

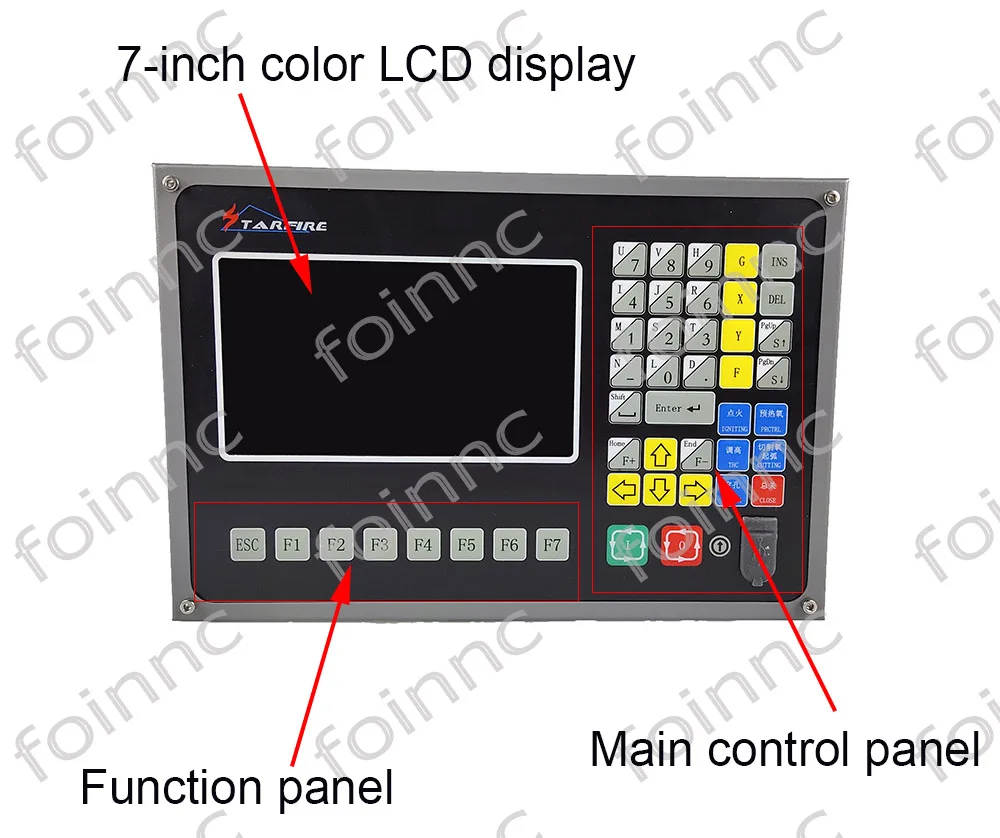

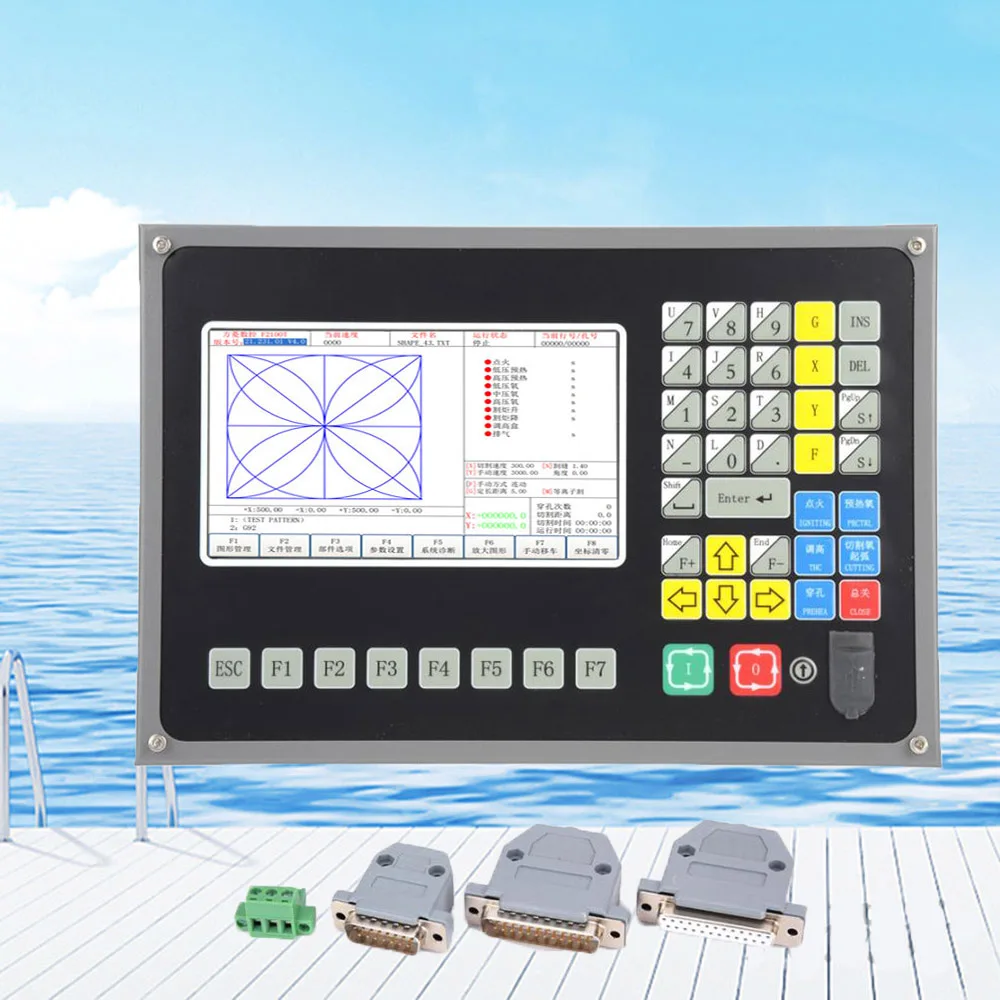

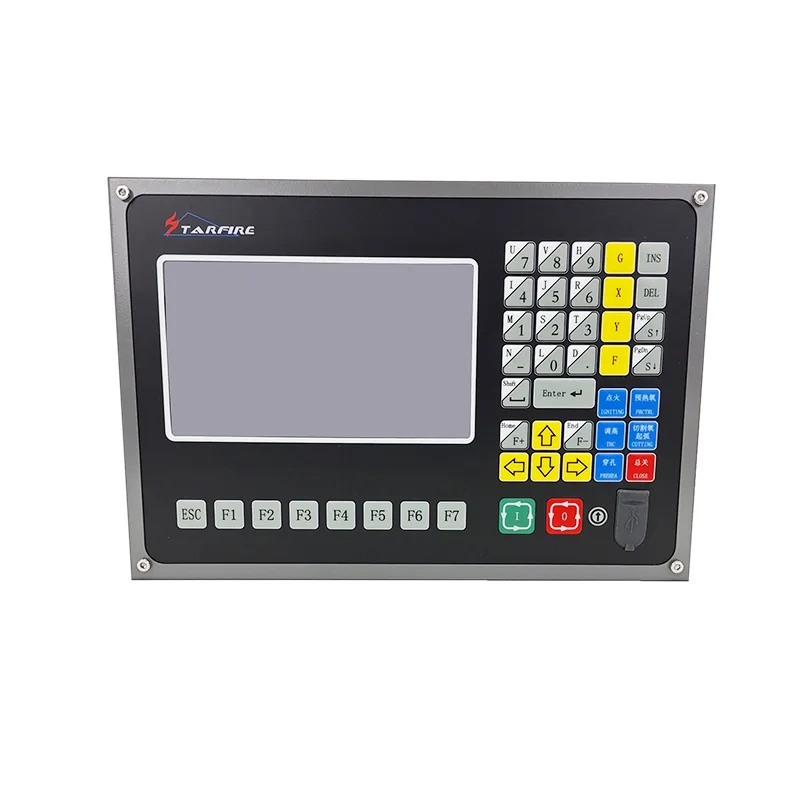

SF-2100C Описание:

SF-2100C-QG станок с ЧПУ подходит для всех видов пламени/плазмы, широко используется в металлообработке, рекламе, камне и других отраслях промышленности. Система отличается высокой надежностью и обладает способностью выдерживать Плазменные помехи, удары молнии и скачки напряжения. Практичный процесс резки пламени/плазмы, автоматическое управление угловым вращением и контроль высоты во время плазменной обработки; Дистанционное управление с беспроводным пультом дистанционного управления. Он имеет функцию компенсации kerf, и является ли компенсация в рамках программы разумной, и соответствующий отчет сделан для выбора пользователя; Восстановление точки останова, функция автоматического отключения питания, автоматические точки останова памяти; Произвольный выбор и выбор функций точечной обработки перфорации; Имеет эпитаксиальную функцию перфорации для толстых пластин и мостовую функцию для тонких пластин; Назад-выключение, выбор, восстановление точки останова, опциональное положение перфорации и другие функции, значительно облегчают контроль пользователя; Передача резки в любое время; Он принимает специальную функцию обработки небольших сегментов линии, которая позволяет легко ходить и может широко использоваться в резки металла и рекламы, кованого железа и т. Д. Библиотеки из 24 графиков (расширяемых и настраиваемых), содержащих общие основные обрабатывающие детали; Полностью совместим с программным обеспечением StarCAM nesting, совместимым с IBE (Германия), FASTCAM и другим основным программным обеспечением nesting; Преобразование интерфейса управления на китайском и английском языках, динамический графический дисплей, 1-8 раз графического увеличения, автоматическое отслеживание движущихся точек, u-диск чтения программы и своевременное обновление программного обеспечения. Инструкции по обновлению программного обеспечения (бесплатное обновление программного обеспечения) Во-первых, действия 1. Отформатируйте флешку в формате FAT или FAT32. Рекомендуется использовать формат FAT. 2. Скопируйте файл обновления в USB флэш-накопитель. Имя файла обновления должно быть STARTCNC.EXE. 3. Нажмите и удерживайте кнопку со стрелкой в левой части usb-порта для питания системы, включите систему и подключите usb-диск к usb-порту системы. 4. Система автоматически входит в интерфейс обновления, нажмите кнопку F1 на панели (т. Е. Соответствующую кнопку для обновления); 5. Если обновление является нормальным, после завершения обновления система будет отображать «Обновление успешно!». 6. Выключите питание, вытяните флешку, и процесс обновления завершится. Во-вторых, процесс исключений процесса обновления Убедитесь, что имя файла обновления должно быть STARTCNC.EXE. Если этот фактор был исключен, вы можете повторно работать в соответствии с операционными шагами. Если несколько раз все еще не удалось, вы можете позвонить в службу поддержки клиентов. Детали системы ЧПУ следующие: 1 шт. SF-2100C системы 1 шт. 25 отверстие входного штекера (включая оболочку) 1 шт 25-pin иглы выходной вилкой (с оболочкой) 1 шт 15 жил отверстие пульт дистанционного управления (в том числе оболочка) 1 шт 15-контактный штекер двигателя (с оболочкой) 1 шт. 9 ядро отверстие коммуникационная вилка (в том числе оболочка) 1 шт. 3P Зеленый терминал DC24V разъем питания 1 шт. руководство по эксплуатации (китайский) 1 шт. Краткое руководство пользователя (китайский) Размер упаковочной коробки: длина 400 мм \ ширина 220 мм \ высота 340 мм; Язык интерфейса: китайский, английский, русский, французский, испанский, чешский

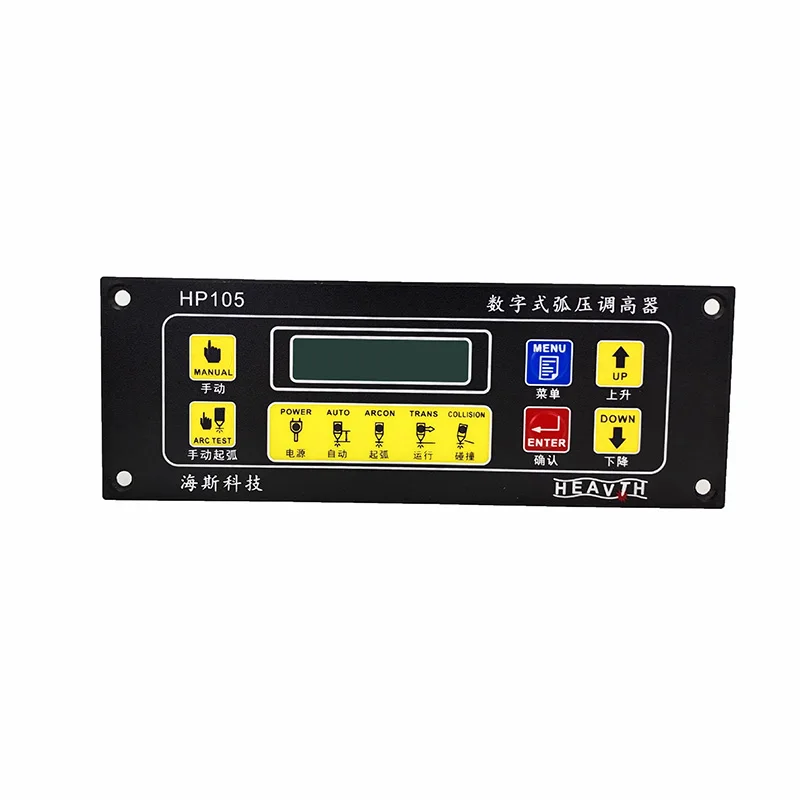

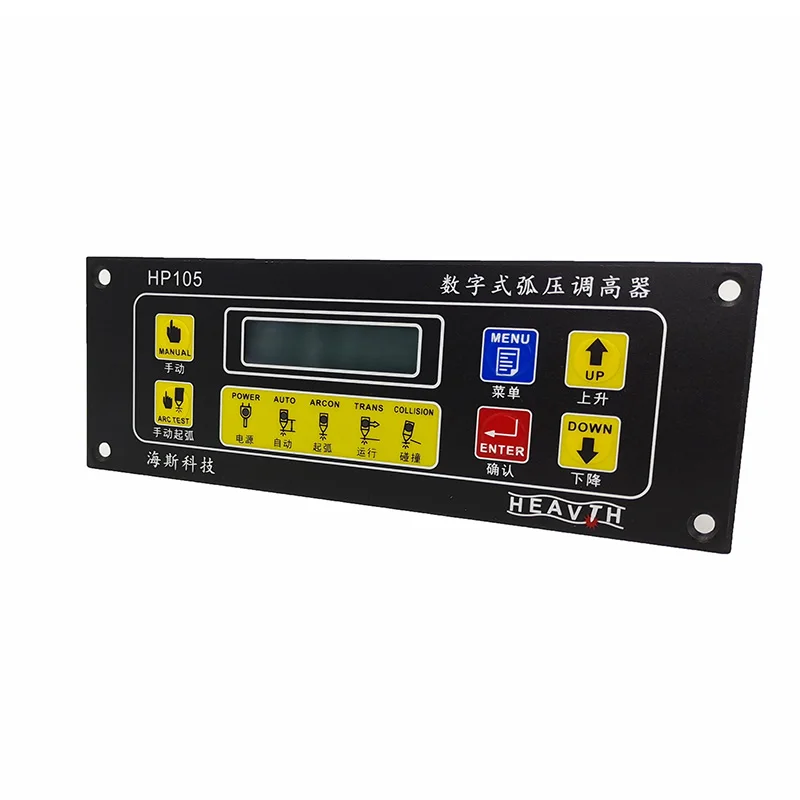

HP105 контроллер высоты плазменной дуги напряжения описание:

HP105 контроллер высоты плазменной дуги оснащен плазмой постоянного тока. Во время резки ток всегда равен заданному току. И напряжение режущей дуги будет изменено с фиксированной скоростью, что высота фонаря меняется. -Когда расстояние увеличивается, напряжение дуги увеличивается; На обратном, напряжение дуги уменьшится. HP105 контроллер высоты плазменной дуги будет проверять изменение напряжения, затем контролировать расстояние между режущим фонариком и материалом с помощью подъемного двигателя. Так что Напряжение дуги фиксируется, то же самое-высота режущего фонаря. Как правило, в инструкции будут указаны все параметры резки для некоторых видов плазмы. -Пользователь может обратиться к этим параметрам. Отрегулируйте напряжение в регуляторе высоты напряжения дуги в соответствии с выбранным током. Высота факела будет держать постоянную под обычной скоростью. На самом деле, пользователь должен установить напряжение дуги в соответствии с высотой режущего фонаря. В состоянии автоматизации, напряжение дуги выше, затем высота режущего фонаря выше. Спецификация: Рабочее напряжение: DC24 ± 10%,50 Гц/60 Гц, пожалуйста, подготовьте изолированную мощность, не делитесь с другими, такими как электронный клапан. Особенно обратите внимание на постоянный ток 24 В Подъемный двигатель: DC24V двигатель постоянного тока Режим работы: ШИМ Выходной ток: 1A-4A. Рабочая температура: регулятор высоты-10 ∽ 60 ℃ IHS Стиль: переключатель проверки IHS (подходит для всей плазмы Как надводная, так и надводная резка), плазменный щит Протектор IHS (подходит для сенсорной резки выше воды Ведущая плазма напряжения дуги) L ходовая передача: Альтернативная передача дуги и передача пирсинга L деленное напряжение: 100:1 Точность l: ± 1 в ∽ ± 5 В, регулируемая L Наружный размер: Длина X Ширина X Высота: 225mmX50mmX80mm Вес: 0,8 кг Класс защиты: IP64, для предотвращения попадания пыли. Установочный разъем: 2-контактный, 4-контактный, 5-контактный разъем, DB-9 ядро Положение установки: держать вдали от тепла, конвекция воздуха хорошее место. Описание функции: ЖК-дисплей: отображение рабочего состояния и параметров. Руководство: Автоматическое/ручное увеличение выбора режима, чередование работы. Тест дуги: режим ожидания, дуга в тестовом режиме. При испытании дуги нажмите, чтобы вернуться в режим ожидания. Меню: в режиме ожидания нажмите, чтобы перейти в режим настройки параметров. При настройке параметров нажмите для возврата в режим ожидания. Подтверждение: режим настройки параметров, подтвердите, что заданные параметры. Подъем/падение: в режиме ожидания, ручной подъемный фонарь. При наборах параметров вычитание значений параметров.

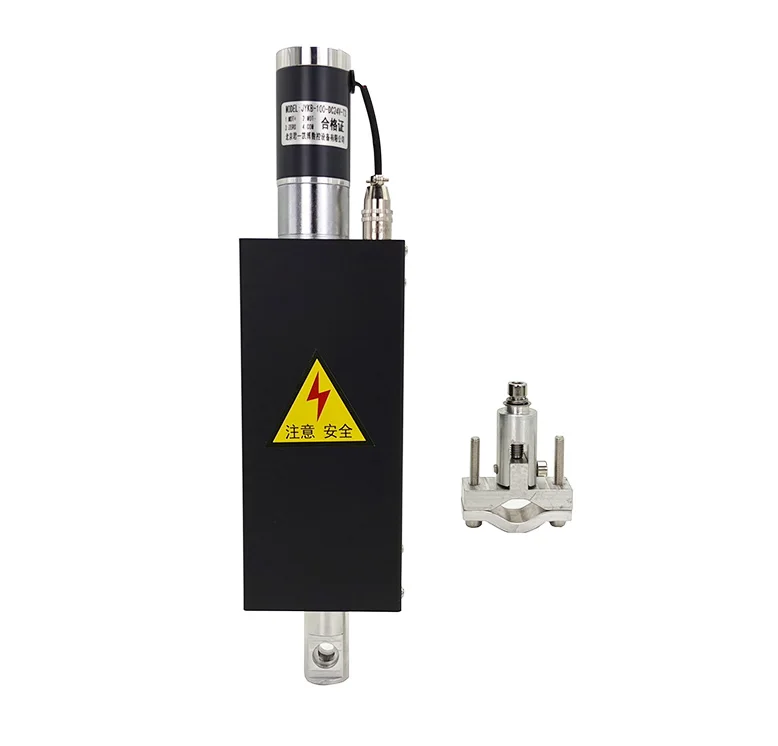

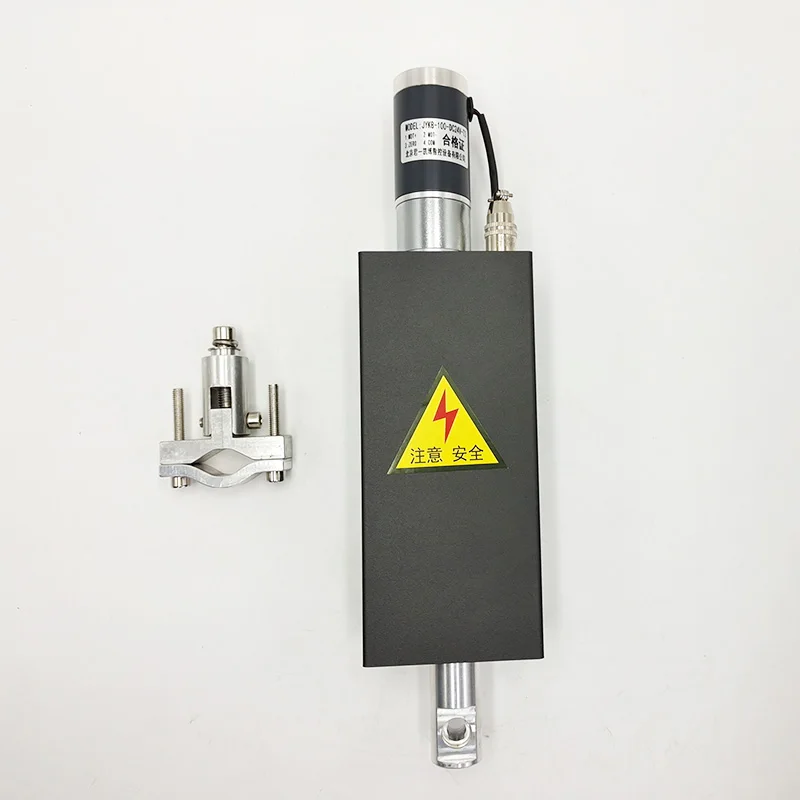

Подъемник Описание:

Применение: Портативный/настольный легкий станок плазменной резки с ЧПУ. Описание: 1. Этот станок для плазменной резки Z-axis torch lifter управляется двигателем постоянного тока для подъема факела вверх и вниз 2. Самая главная часть устройства, которая состоит в том, чтобы сохранить точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена NPN бесконтактными переключателями 3. Механическое движение этого подъемника сделано из Тайваньского TBI шарикового винта, стандартного линейного вала (SFC) и линейного слайдера на концах; Держатель изготовлен из подшипниковой стали, и крепится линейными слайдерами, который обеспечивает стабильность и вертикальность движения подъемника 4. Удобно устанавливать, работать просто, улучшая эффективность работы Определение штекера управления воздухом: 1 фут -- D +; (мотор положительный) 2 фута -- D -; (мотор отрицательный) 3 фута -- ноль; (позиционирование нормально открытый выход) 4 фута -- COM; (позиционирование нормально открытый выход) Примечание: Встроенный лимит (обратный диод) Параметры: 1. T-304 винт из нержавеющей стали 2. Включает джиг (диапазон факел 12 мм-38 мм) 3. Лифт внутри плазменной дуги позиционирования 4. Алюминиевый корпус, верхний и нижний алюминиевый лист толщиной 8 мм, формирующий центр обработки 5. Четырехъядерный разъем 6. Цвет: черный корпус распылителя 7. Рабочий ход: 100 мм 8. Рабочее напряжение: DC24V 9. Вес подшипника: 3 кг 10. Размеры: Длина 320 * Ш 80 * в 60 11. Размер монтажного отверстия Длина: межосевое расстояние между двумя отверстиями 40 мм
