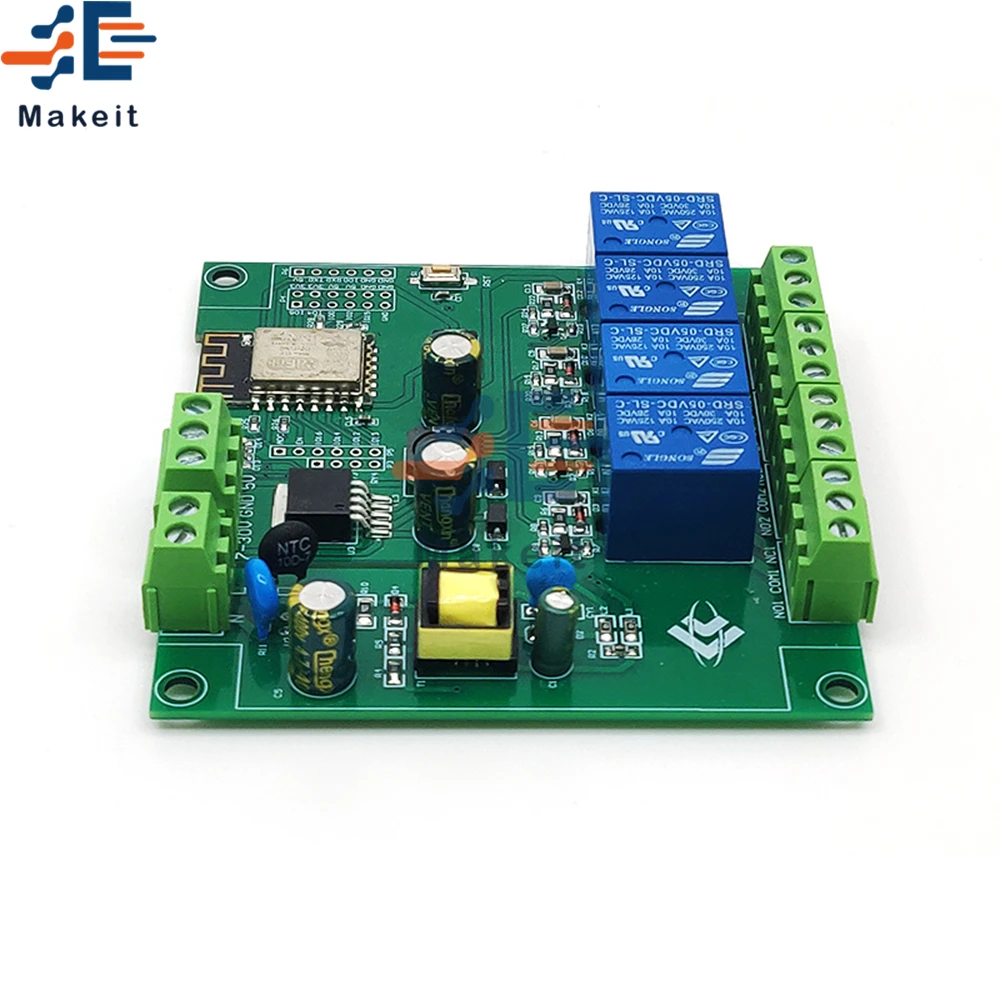

ESP8266 Беспроводной WI-FI 4 х канальный релейный модуль ESP-12F макетная плата для Arduino AC/DC

ESP8266 Беспроводной WI-FI 4 х канальный релейный модуль ESP-12F макетная плата для Arduino AC/DC

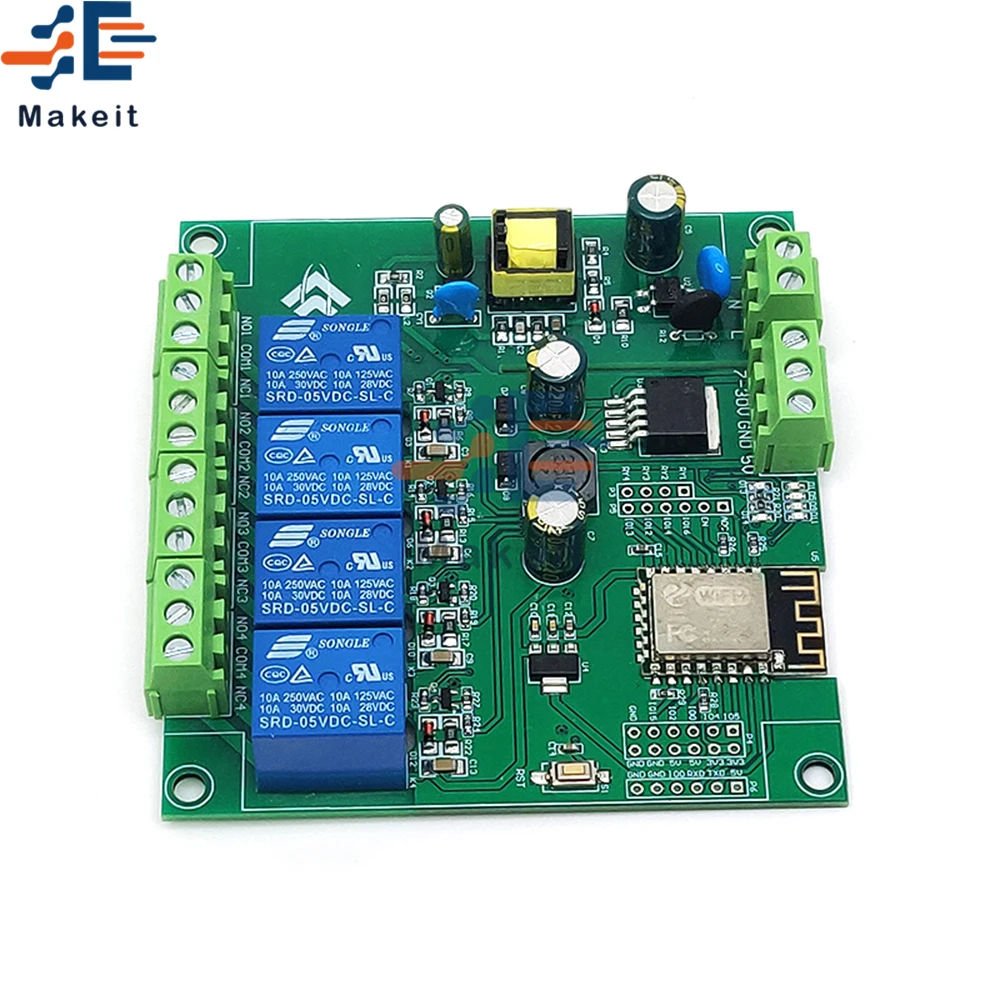

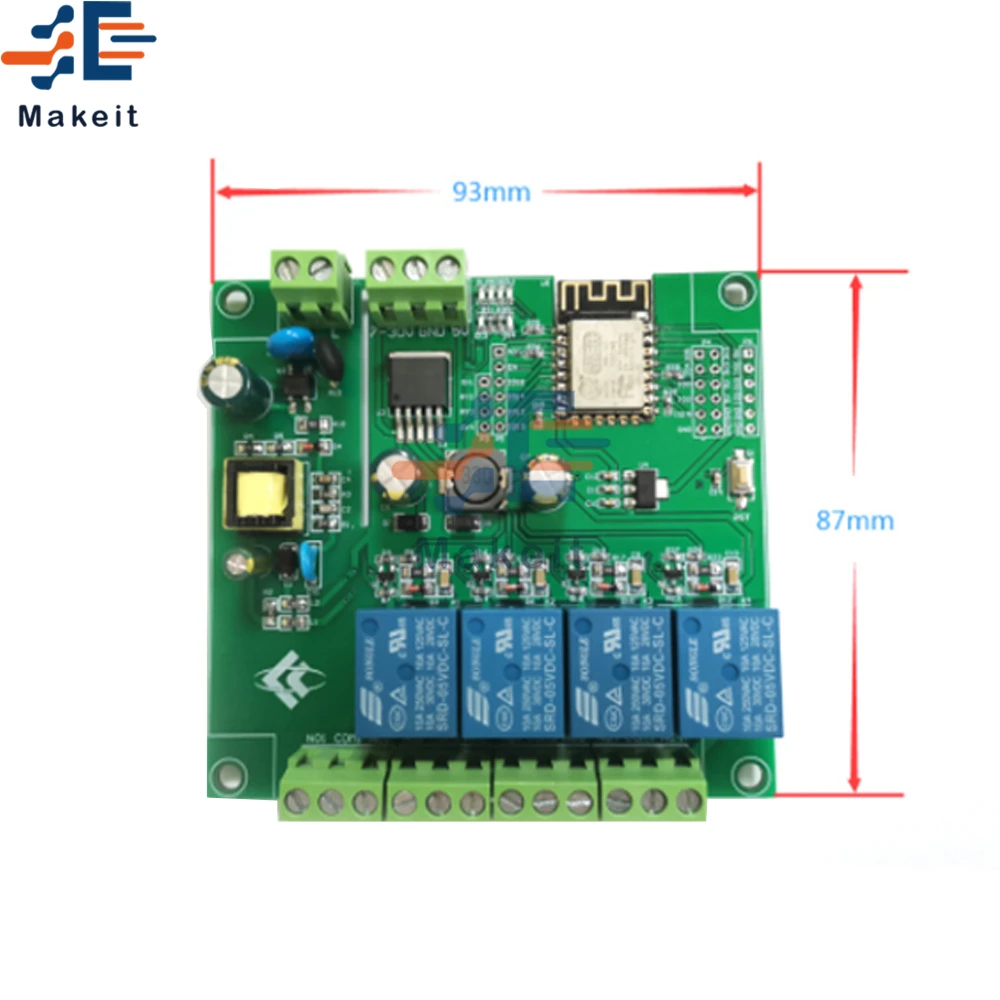

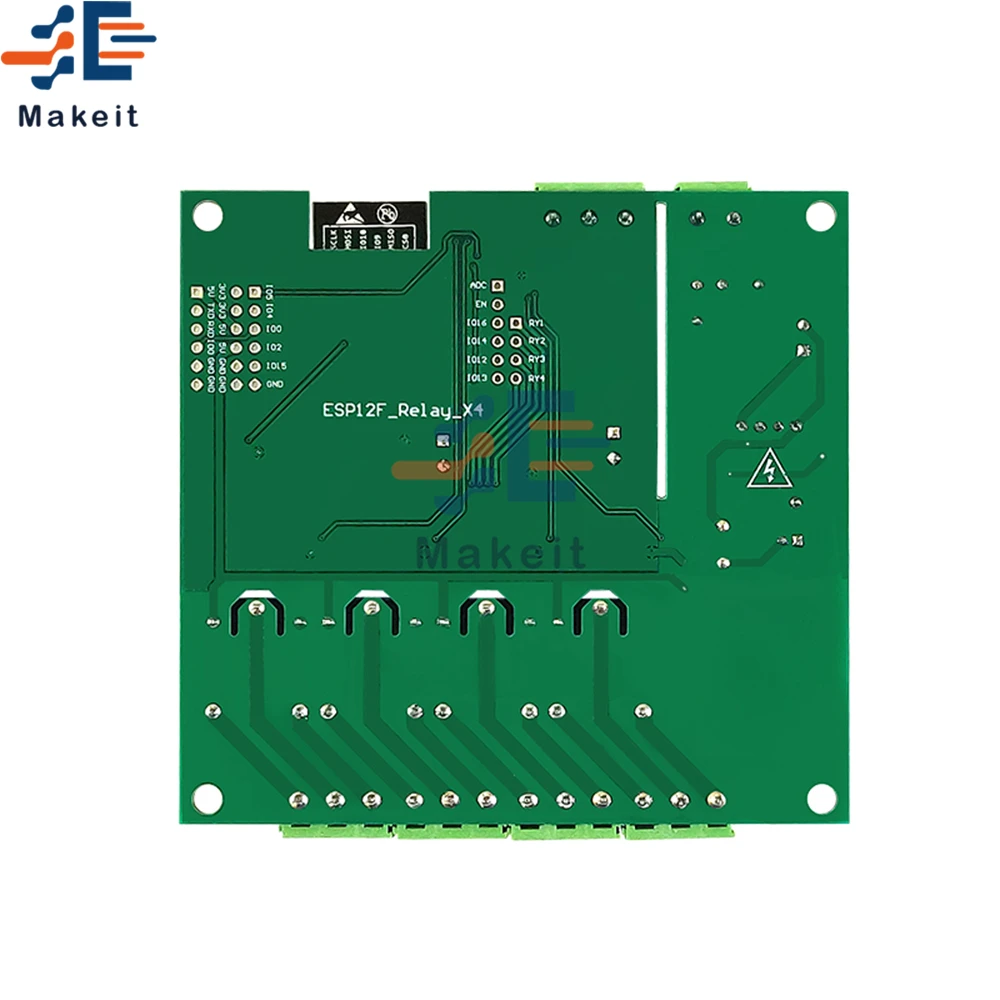

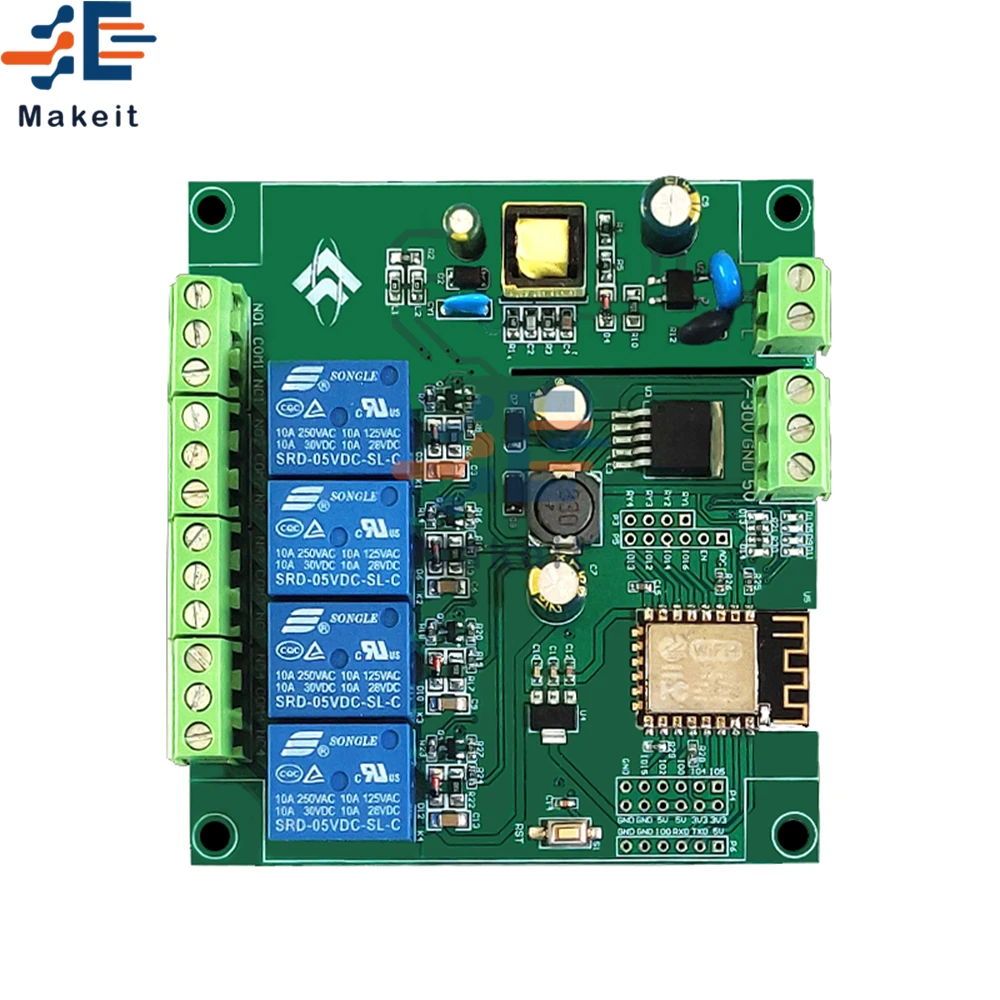

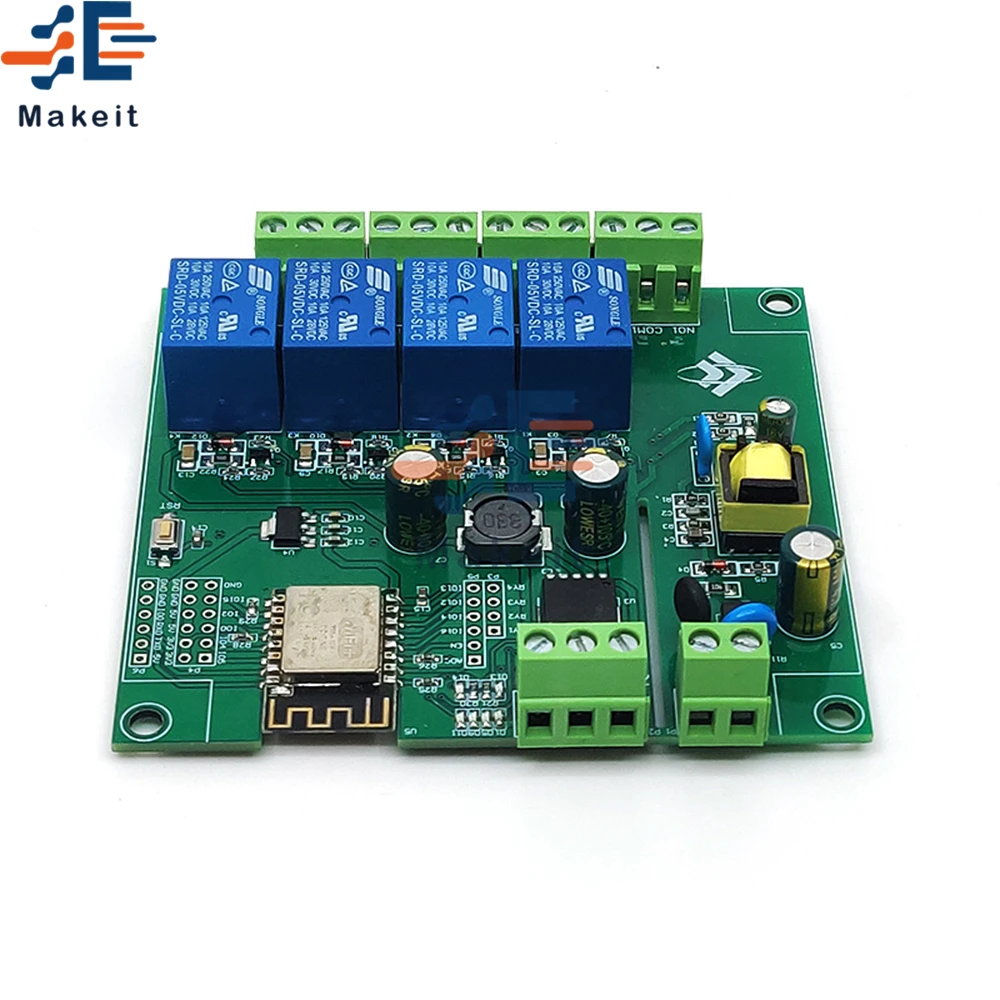

ESP8266 Беспроводной WI-FI 4 х канальный релейный модуль ESP-12F WI-FI макетная плата для Arduino AC/DC Питание AC90-250V/DC7-30V

Описание:

1. Встроенный зрелый и стабильный ESP-12F Wi-Fi модуль, большая емкость 4 м байтовая вспышка;

2. Порт ввода/вывода и порт загрузки программы UART модуля Wi-Fi являются светодиодами, что удобно для вторичного развития;

3. Встроенный AC-DC модуль импульсного источника питания, режим питания поддерживает AC90-250V/DC7-30V/5 В;

4. Встроенный WIFI модуль RST Кнопка сброса;

5. ESP-12F поддерживает использование инструментов разработки, таких как ECLIPSE/ARDUINO IDE, и предоставляет справочные программы в среде разработки для ARDUINO;

6. Встроенные реле 4 5 В, выходной сигнал переключателя, подходит для контроля рабочего напряжения переменного тока

Нагрузка в пределах 250 В/dc30в;

7. Встроенный индикатор питания, 1 программируемый светодиодный индикатор и индикатор реле.

Порт горения:

GND, RX, TX и 5 В ESP8266 соответственно соединены с GND, TX, RX и GND внешнего модуля последовательного порта TTL.

5 В, IO0 должен быть подключен к GND при загрузке, а затем отключите соединение между IO0 и GND после завершения загрузки;

Релейный выход:

NC: нормально закрытый, реле коротко соединено с COM до его закрытия, и оно приостановлено после его закрытия;

COM: открытый конец;

НЕТ: обычно открытый конец, реле приостановлено до вытягивания, и короткое замыкание с COM после вытягивания.
