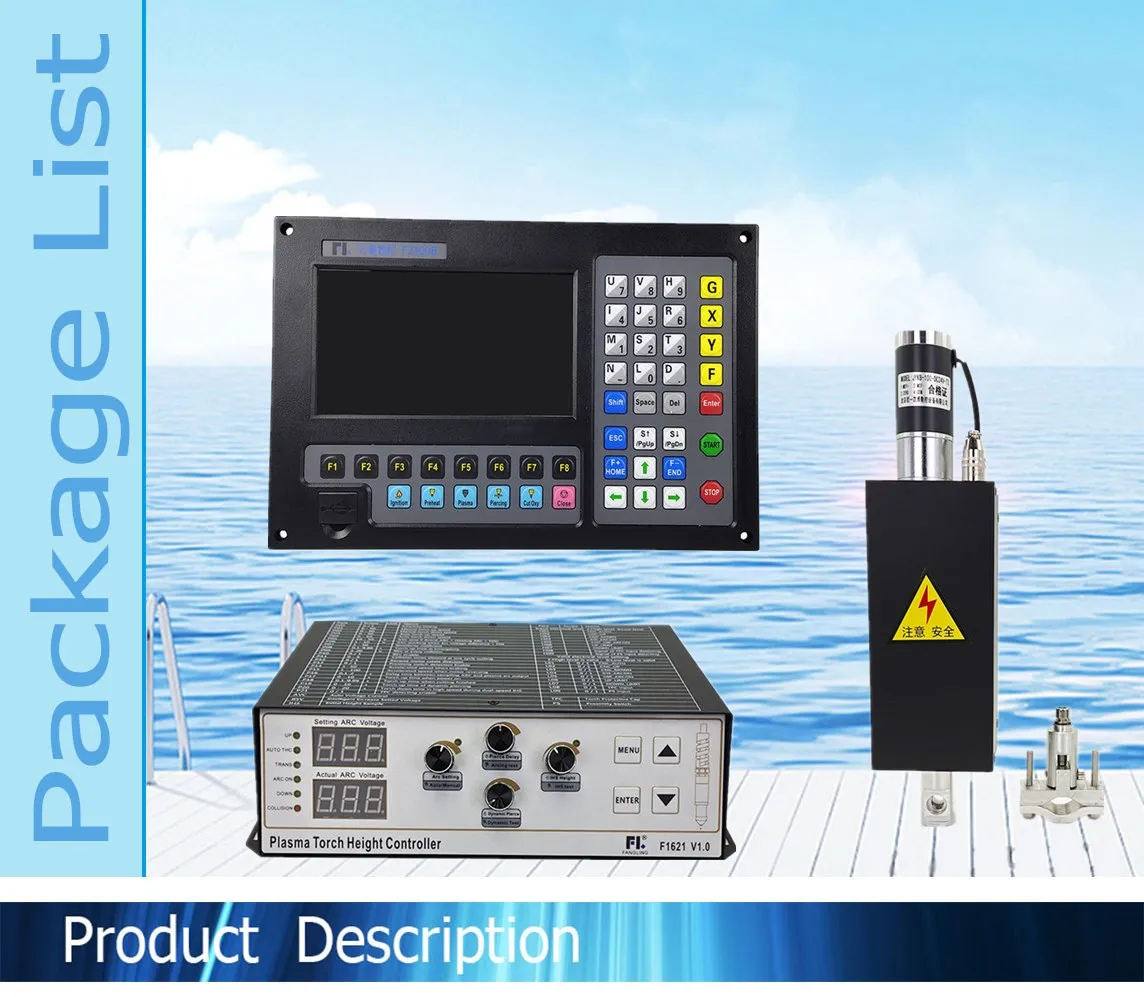

Упаковка продукта

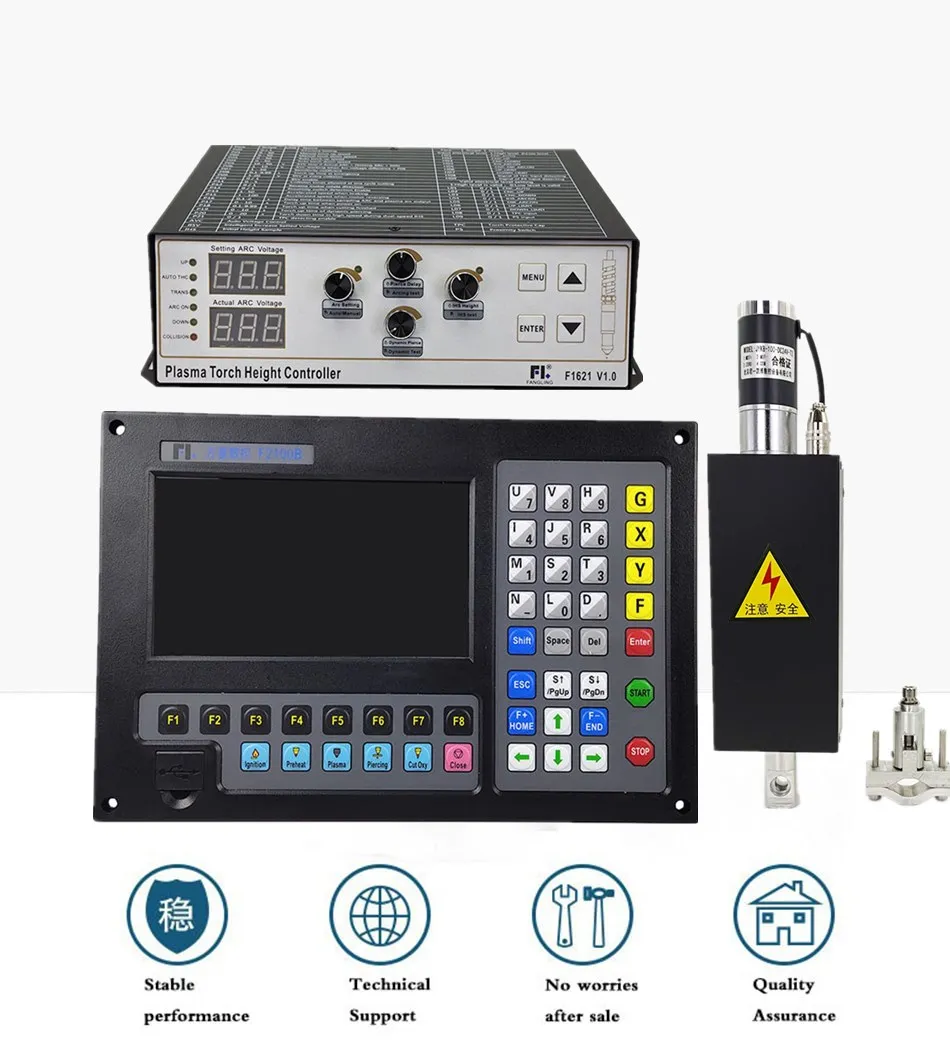

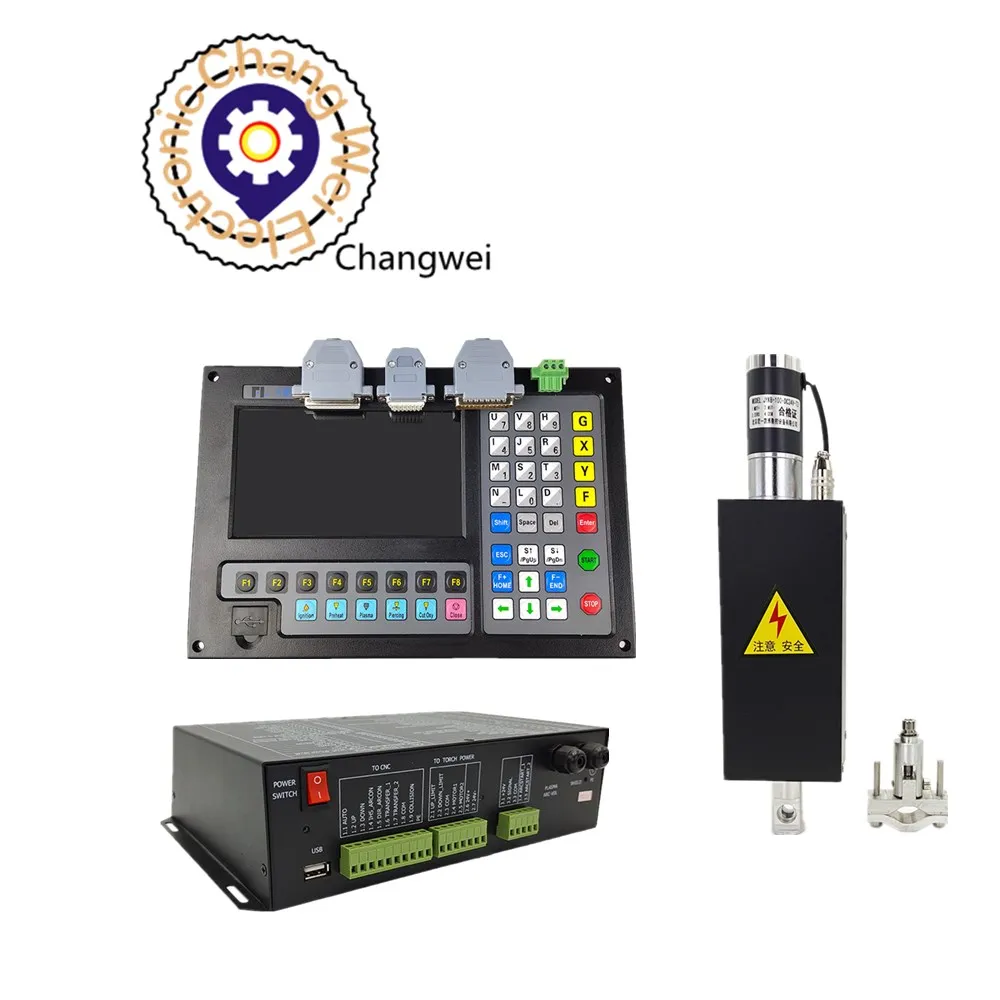

1 x система управления движением плазменной резки F2100B 1 х контроллер высоты факела F1621 HTC 1 x подъемное устройство для тела 1 x аксессуары для подъема кузова 1 х DB15 ядро мужской 1 х DB25 core female 1 х DB25 ядро мужской

F2100B система числового управления является преимуществом компании для поглощения многих систем ЧПУ в стране и за рубежом, в сочетании с людьми Система ЧПУ серии Division F2100, F2300, F2500 и F2600, F3100, F5100, разработана Продукт, который более удобен в использовании, прост в эксплуатации и более экономичен. Продукт использует двухосную оцифровку Метод контроля положения для кислородного газа, плазмы, лазерной резки промышленности. Подходит для любого контроля положения Двухосевой станок с ЧПУ. Система управления легкая и портативная, проста в эксплуатации, проста в использовании, и все меню имеют меню или Графические подсказки. Обманывать операции. Все кнопочные переключатели удобные и удобные. Контроллер F2100B использует высокопроизводительный ARM чип и очень масштабное программируемое устройство FPGA для запуска более Операционная система в режиме реального времени использует комбинацию интерполяции программного обеспечения и аппаратной интерполяции, чтобы сделать высокоскоростную работу более Он стабильный, надежный и быстро отражается. На основе исследований системы ЧПУ для клыков ЧПУ в течение многих лет, Управление машиной является более стабильным и механизм защиты является совершенно идеальным. Контроллер высоты факела разработан портативным станком плазменной резки с ЧПУ. Он использует рычаг промышленного класса в качестве аппаратного ядра, который является стабильным и надежным, и имеет высокую точность управления. Устройство для подъема режущего станка является предпочтительным продуктом. Наша компания использует торможенный двигатель постоянного тока для управления подъемным корпусом, чтобы управлять режущим фонариком вверх и вниз. Среди них ключевые детали, которые влияют на точность резки всей машины, поддерживают функцию позиционирования плазменной резки с ЧПУ. Внутренняя подъемная передача лифта принимает Т-образный винт из нержавеющей стали 304, и оба конца используют оптические валы и линейные Слайдеры для обеспечения стабильной и надежной вертикальной работы в вертикальном направлении. Простое описание: используется для восходящего и нисходящего механизма передачи плазменной резки; Используется в целом алюминиевый материал очищается обрабатывающим центром с очень высокой точностью. Позиционирующий переключатель и концевой выключатель используют тайваньский оригинальный высоко

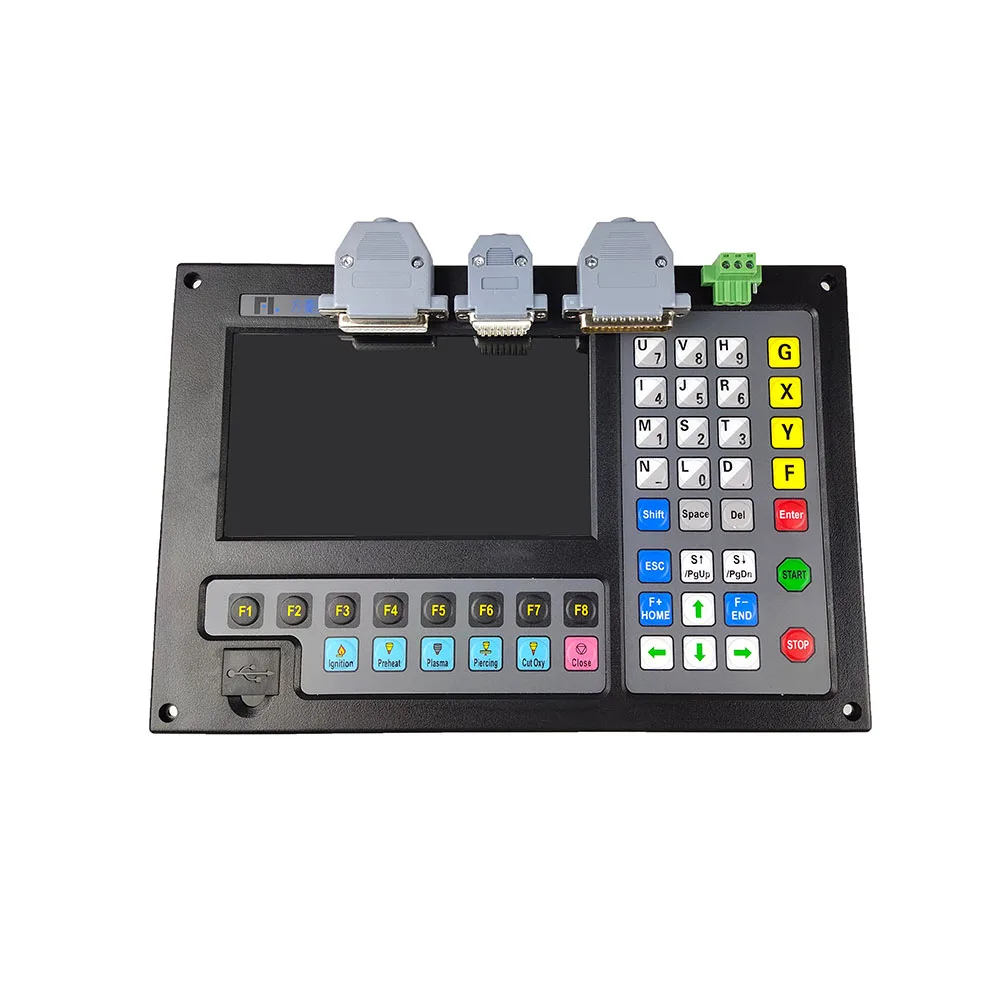

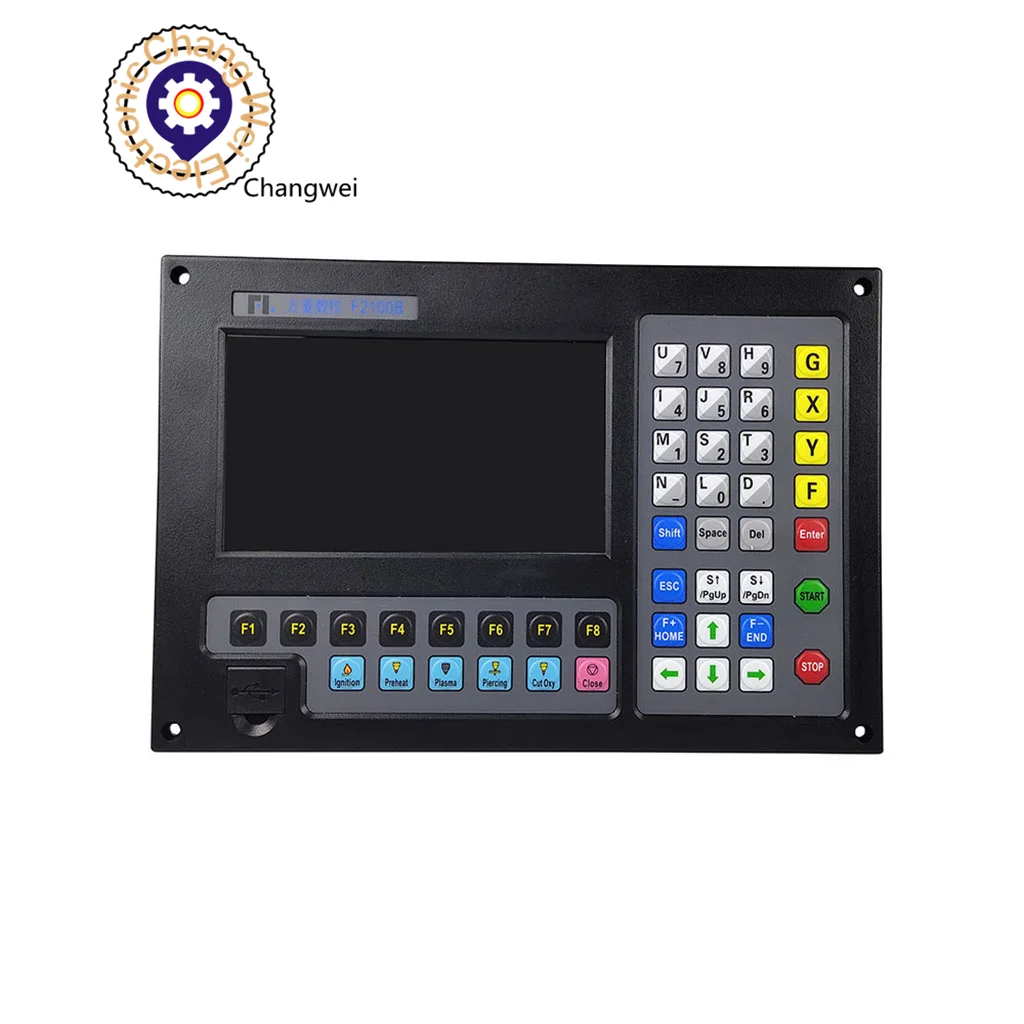

F2100B Описание:

1. Технические показатели: 1) количество осей управления: 2) двухосевая связь (настраиваемая трехосевая или четырехосная) 2) точность управления: ± 0,001 мм 3) Диапазон координат: ± 99999,99 мм 4) Максимальная частота импульса: 200 кГц; Максимальная рабочая скорость: 15 м/мин 5) максимальное количество строк программы: 80000 строк 6) Максимальная Одиночная программа: 4 м 7) Разрешение тайм-класса: 10 мс 8) Рабочая мощность системы: входная мощность постоянного тока + 24 В, мощность больше 80 Вт. 9) рабочая среда системы: температура от-10 °C до + 60 °C; Относительная влажность 0-95% без конденсации 10) Напряжение дуги привода увеличивает максимальную мощность двигателя: 45 Вт (Примечание: только с T системой). Если вам нужно больше работы 2. Конфигурация RaHardware: 1). Дисплей: 7 дюймов 800*480 Высокое разрешение 16 миллионов цветов Высокая яркость ЖК-экран 2). Память: 64M SDRAM 3). Пространство пользовательской программы: 256 м 4). Основная частота: 400 МГц Частота системы 5). USB: интерфейс USB1.1 спереди, не менее 16 ГБ USB флэш-накопитель. 6). Клавиатура: клавиатура из фольги PCB 7). Шасси: вся стальная структура полностью экранирована, что может действительно предотвратить электромагнитное излучение, анти-помехи и антистатические 3. Особенности системы: 48 обычных графических библиотеки (включая графику сетки) с возможностью установки размера плитки и размера отверстия. Поддержка EIA кода (G код) и различных гнезд программного обеспечения, таких как FastCAM, FreeNest, SmartNest, IBE. Поддерживает суффиксы, такие как TXT, CNC, NC, MPG, B3 и другие G-коды. Поддерживает общие инструкции по кодам ESSI. Компактный дизайн клавиатуры, но функция не проста, что делает ручные входные файлы более комплексными Графическая шкала, вращение, регулировка зеркала Графику можно расположить, интерактивно расположить, сложить Оригинальный размер заготовки и размер щели отображаются одновременно, что интуитивно и удобно. Графическая коррекция стальной пластины, любой край стальной пластины может быть использован в качестве коррекции края Настраиваемая система координат, поддерживающая все восемь возможностей для двумерных координат Настраиваемый Тип всех входных и выходных портов (нормально открытый или нормально закрытый) и количество Самодиагностика всех состояния ввода-вывода и состояния кнопок системы для легкого осмотра и устранения неисправностей Интерфейс переднего диска U для легкой передачи программ Обновление системы принимает режим обновления диска U, который является удобным, простым и практичным и обеспечивает пожизненное обновление. Поддержка резервного копирования системы и функции восстановления системы, восстановление системы может восстанавливать только операционную систему, также может быть восстановлено Фабрика статус Все функции и процессы всей системы могут быть обновлены в режиме онлайн, что избавляет от беспокойства после продажи.  Один или все файлы обработки импорта и экспорта Резервное копирование параметров и восстановление параметров Поддерживает кислородный газ, плазму, пыль и демонстрацию 4 режимов Различные параметры обработки доступны для удовлетворения различных требований процесса Кислородный газ и ПЛАЗМА IO раздельный контроль Кислородный газ автоматически регулируется, двухступенчатый предварительный нагрев, трехступенчатая перфорация Обратная связь давления плазменной дуги, позиционирование обратной связи, автоматическое закрытие напряжения дуги Суффикс с Т-контроллером, самоинтегрированная функция управления высотой напряжения дуги (THC) Built встроенный плазменный дуговой давление Автоматическая/Ручная регулировка высоты Функция: может отображать фактическое давление дуги и устанавливать напряжение дуги, комплект Напряжение дуги Увеличение параметров, обнаружение столкновения/позиционирования сигнала успеха, управление дуговым сигналом, тест позиционирования Регулятор давления плазменной дуги поддерживает две скорости и расстояния для закрытия напряжения дуги, что делает машину более стабильной. Безопасность Поддержка резки кромок, уменьшение времени разогрева для толстых стальных пластин Ускорение и замедление в режиме реального времени во время упражнений В соответствии с толщиной стальной пластины, ограничение скорости может быть автоматически установлен в углу, чтобы эффективно предотвратить перегорание. Вручную Выберите пусковую линию или точку перфорации Динамическая/Статическая обработка графического дисплея, графическое Увеличение/уменьшение, динамическая отслеживающая режущая точка в увеличенном состоянии DSP высокоскоростной, высокоточное управление интерполяцией, высокоскоростная работа, стабильная работа, низкий уровень шума Произвольно Установите стартовую скорость, время скорости подъема С выключением питания, функцией защиты от останова Функция "офсетной резки" позволяет избежать отходов пластин из-за неправильного расчета гнезда Для защиты прав производителей оборудования могут быть установлены различные права управления и соответствующие пароли. Пульт дистанционного управления, который поддерживает режим P2P или BCD (8421) и режим последовательного RS232 Поддержка лазерная точка функция Поддержка для плазменной резки динамический перфорации Данные по обработке поштучно, времени работы, количества прокалывания и т. Д., опционально до 200 Вт. 4. Определение и метод подключения продукта A) двухосевой интерфейс привода двигателя DB15 B) DB25 core female 16 оптически изолированный выход, максимальный обратный ток 300 мА C) DB25 ядро папа 16 оптически изолированных входов, Максимальный входной ток 300 мА Г) Передняя панель имеет встроенный usb-интерфейс для передачи режущего кода. E) Расширенный входной и выходной порт IO; Входной порт PWM; Аналоговый входной порт F) дополнительный стандартный DB9 ядро мужской последовательный порт RS232 интерфейс

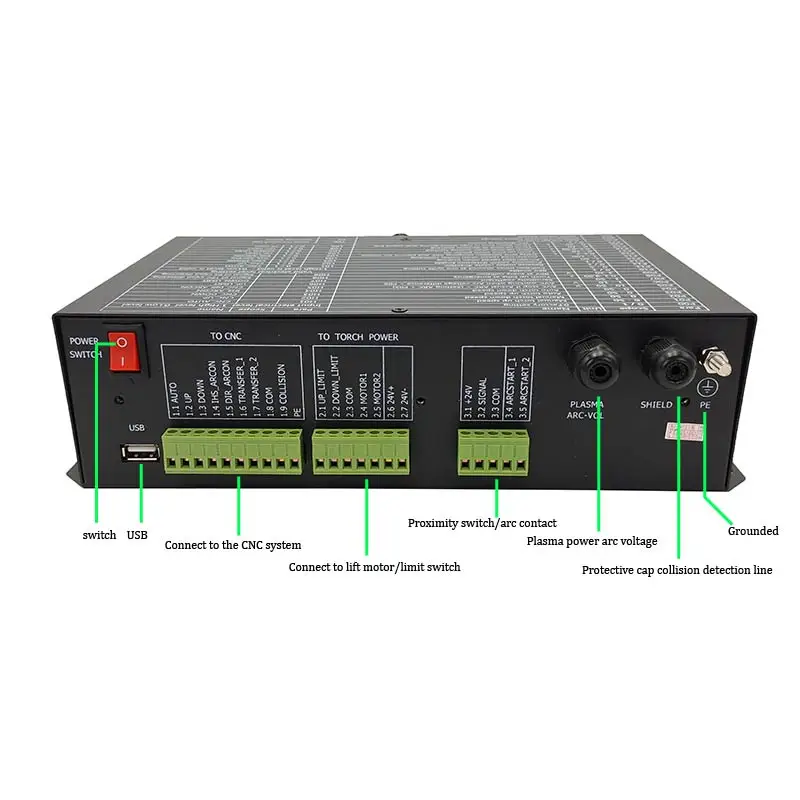

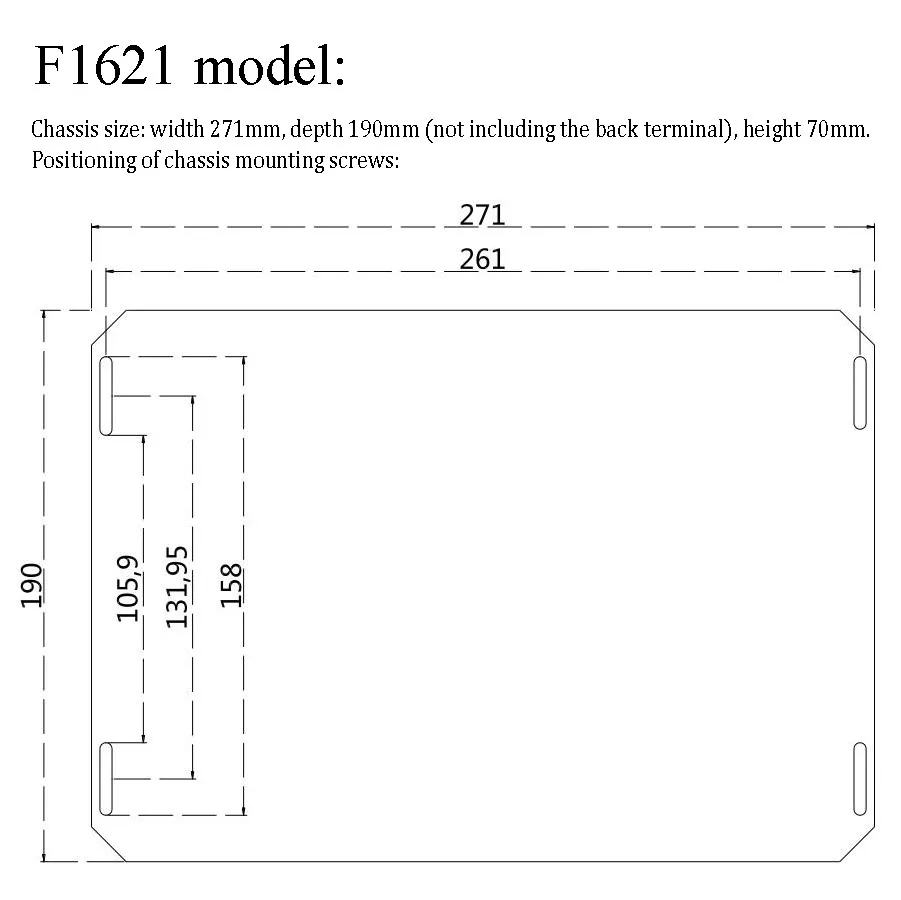

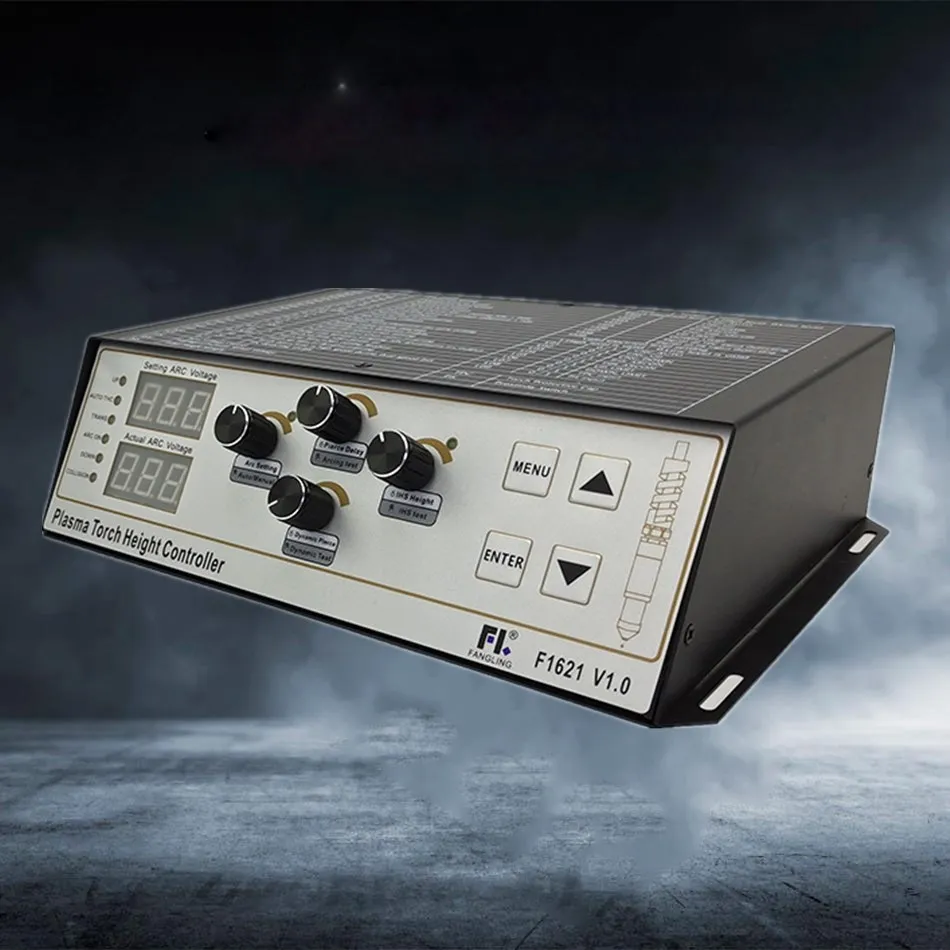

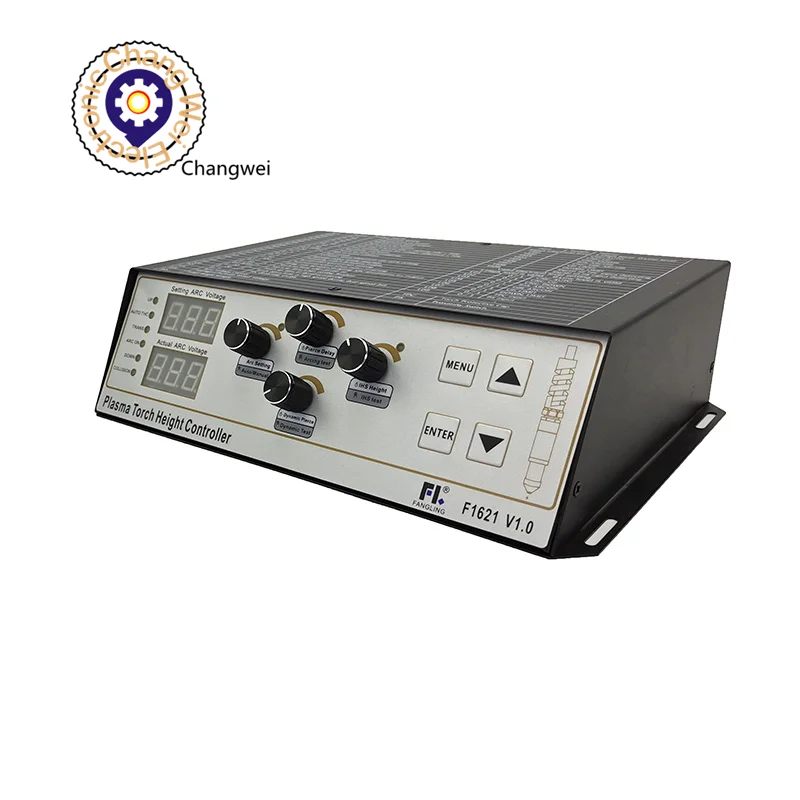

F1621 Описание:

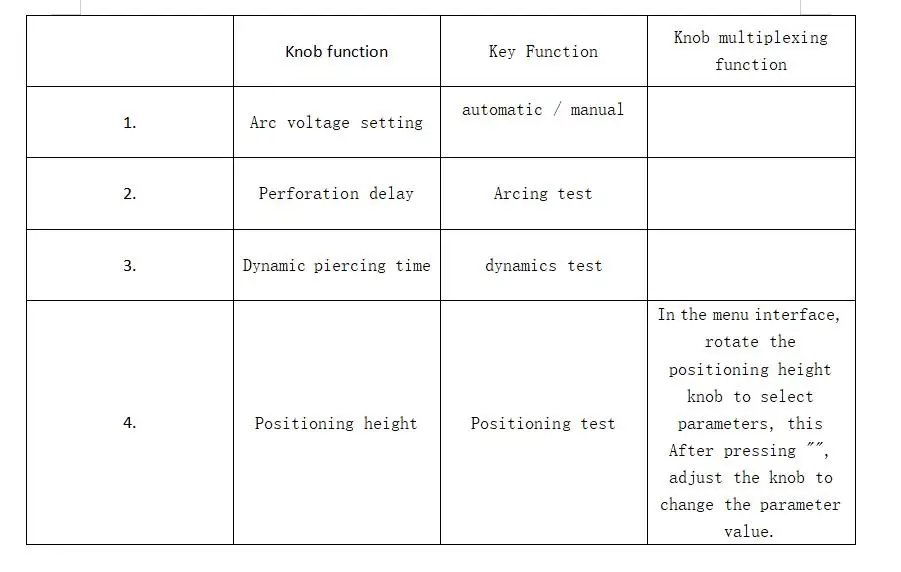

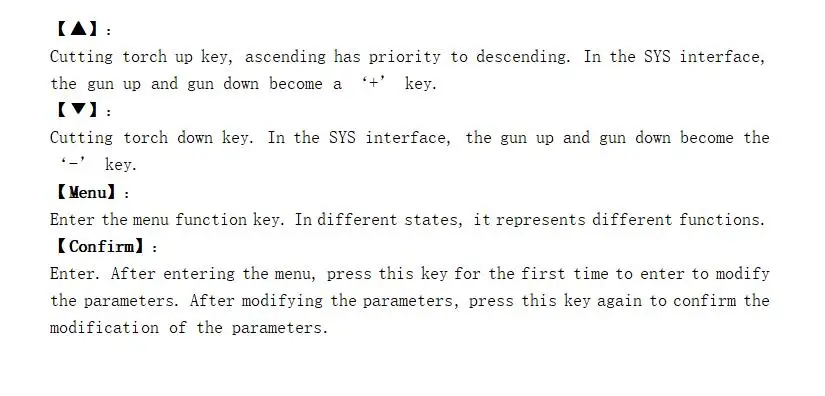

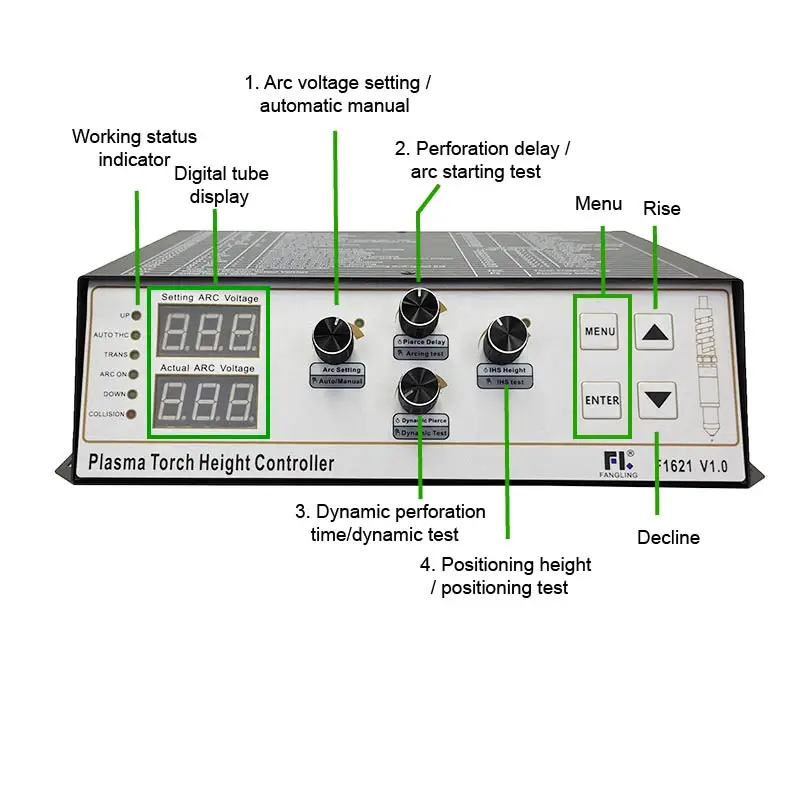

Особенности: Два первоначальных методы позиционирования 1. Позиционирование переключателя приближения 2. Защитный колпачок позиционирования Автоматическая защита температуры факел 1. После Удара пистолета, пистолет будет автоматически поднят 2. После завершения резки пистолет автоматически поднимается Дуги текущий контроль уровня напряжения Двойной дисплей давления дуги, удобный для пользователей, чтобы контролировать высоту в резке в реальном времени. Динамический перфорации Мгновенно пронзите и поднимите факел. Защитите факел от брызг травм. Автоматическое управление высотой напряжения дуги Во время резки высота стальной пластины автоматически отслеживается, и факел и стальная пластина всегда поддерживаются на фиксированной высоте для обеспечения качества резки. Несколько режимов работы 1. Автоматическая Работа 2. Руководство по эксплуатации Напряжение дуги интеллигентая (ый) Регулировка После нескольких столкновений заданное Напряжение дуги автоматически увеличивается Столкновения обратной связи Сразу после столкновения сигнал о столкновении возвращается в систему управления. Параметры продукта Рабочее напряжение: DC24 ± 10%, 60 Вт Подъемный двигатель: DC24V двигатель постоянного тока, 45 Вт Режим привода: PWM плавная регулировка скорости, h-мост MOS привод Рабочая температура: 0-50 ℃ Способ позиционирования: позиционирование защитного колпачка или позиционирование бесконтактного переключателя Диапазон напряжения дуги: 0V-600V Точность выборки: 0,2 в Точность управления: 0,5 В Частичное давление: 100: 1 Скорость подъема: 8000 мм/мин Чувствительность: регулируется по параметрам Защита: защита от перегрузки Защита от превышения температуры Защита от короткого замыкания Под защитой от перенапряжения Источник питания защита от обратного хода

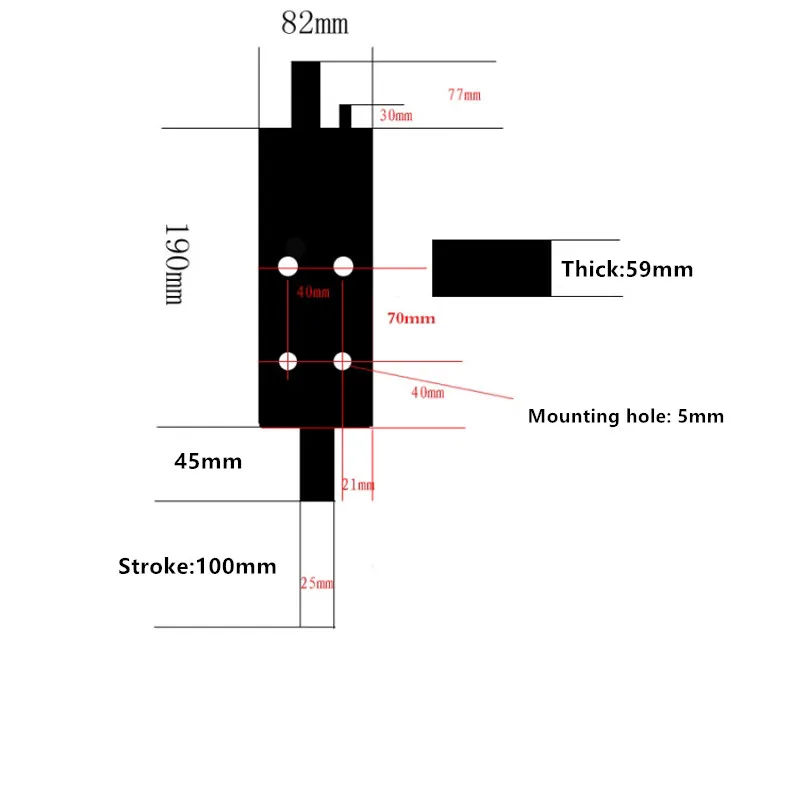

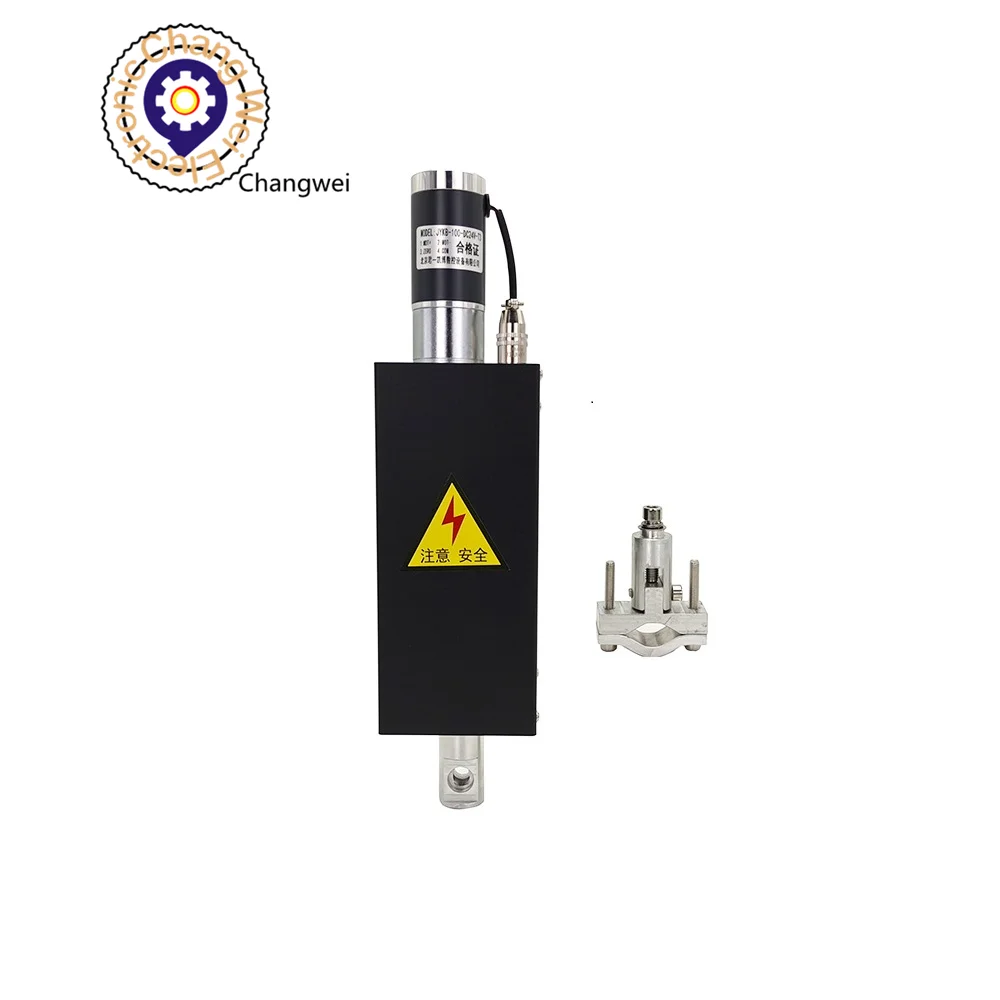

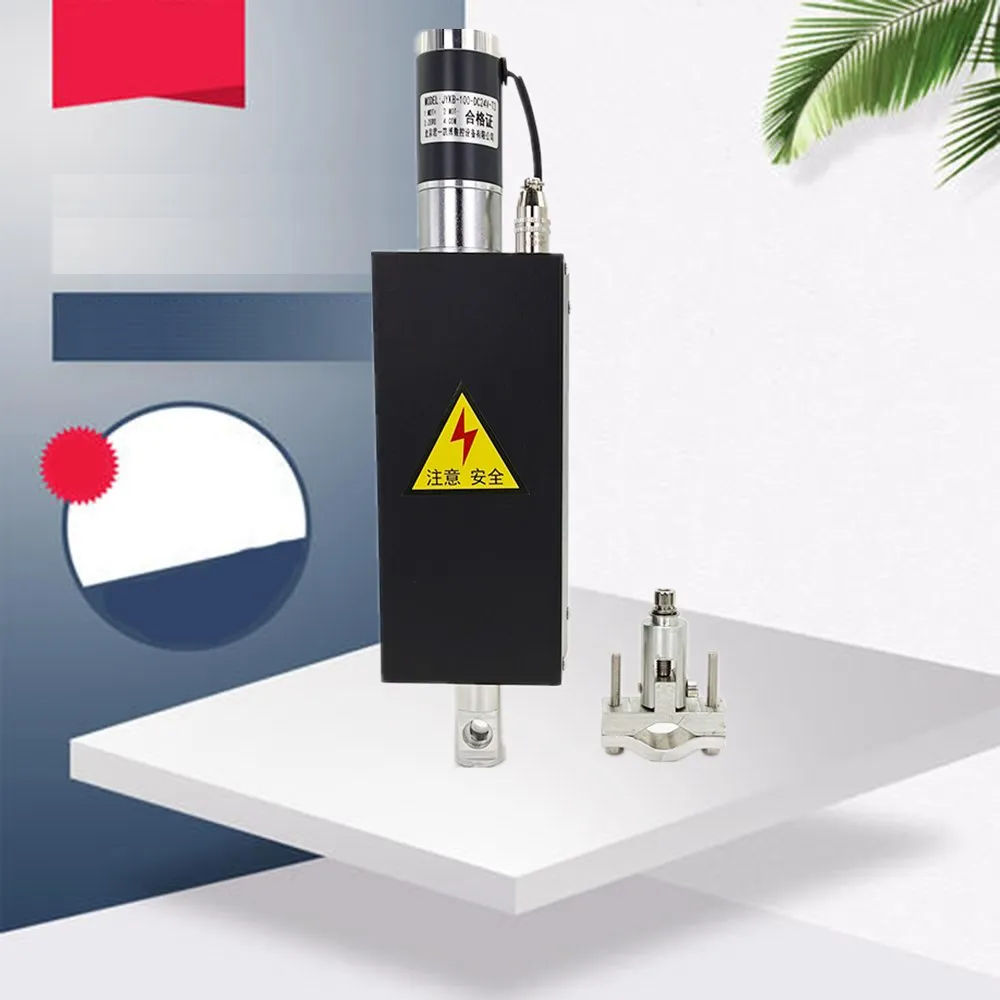

Подъемник JYKB-100-DC24V-T3 Описание:

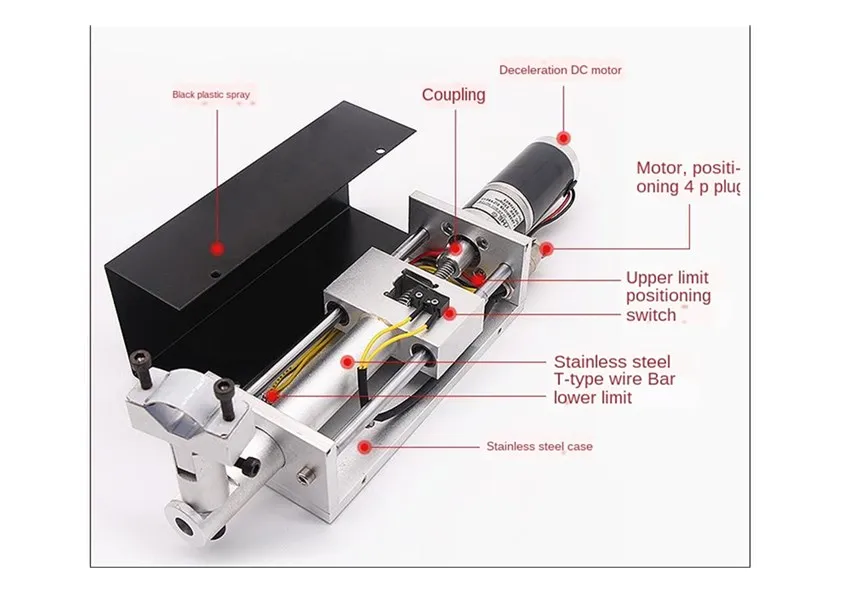

1. Этот станок для плазменной резки Z-axis torch lifter управляется двигателем постоянного тока для подъема факела вверх и вниз 2. Самая главная часть устройства, которая состоит в том, чтобы сохранить точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена NPN бесконтактными переключателями 3. Механическое движение этого подъемника сделано из Тайваньского TBI шарикового винта, стандартного линейного вала (SFC) и линейного слайдера на концах; Держатель изготовлен из подшипниковой стали, и крепится линейными слайдерами, который обеспечивает стабильность и вертикальность движения подъемника 4. Удобно устанавливать, работать просто, улучшая эффективность работы Определение штекера управления воздухом: 1 фут -- D +; (мотор положительный) 2 фута -- D -; (мотор отрицательный) 3 фута -- ноль; (позиционирование нормально открытый выход) 4 фута -- COM; (позиционирование нормально открытый выход) Примечание: Встроенный лимит (обратный диод) Параметры: 1. T-304 винт из нержавеющей стали 2. Включает джиг (диапазон факел 12 мм-38 мм) 3. Лифт внутри плазменной дуги позиционирования 4. Алюминиевый корпус, верхний и нижний алюминиевый лист толщиной 8 мм, формирующий центр обработки 5. Четырехъядерный разъем 6. Цвет: черный корпус распылителя 7. Рабочий ход: 100 мм 8. Рабочее напряжение: DC24V 9. Вес подшипника: 3 кг 10. Размеры: Длина 320 * Ш 80 * в 60 11. Размер монтажного отверстия Длина: межосевое расстояние между двумя отверстиями 40 мм
