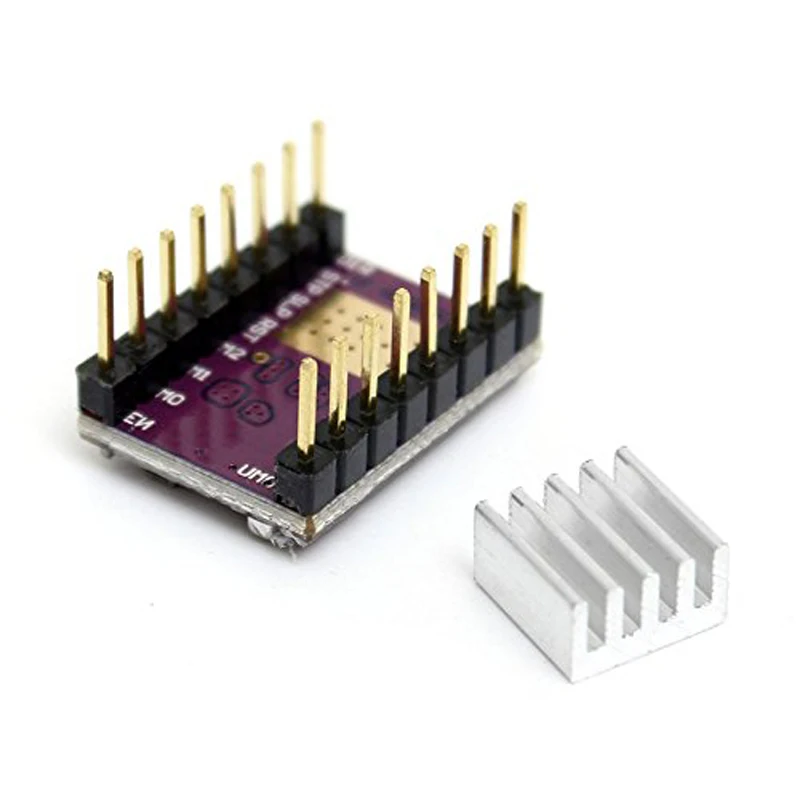

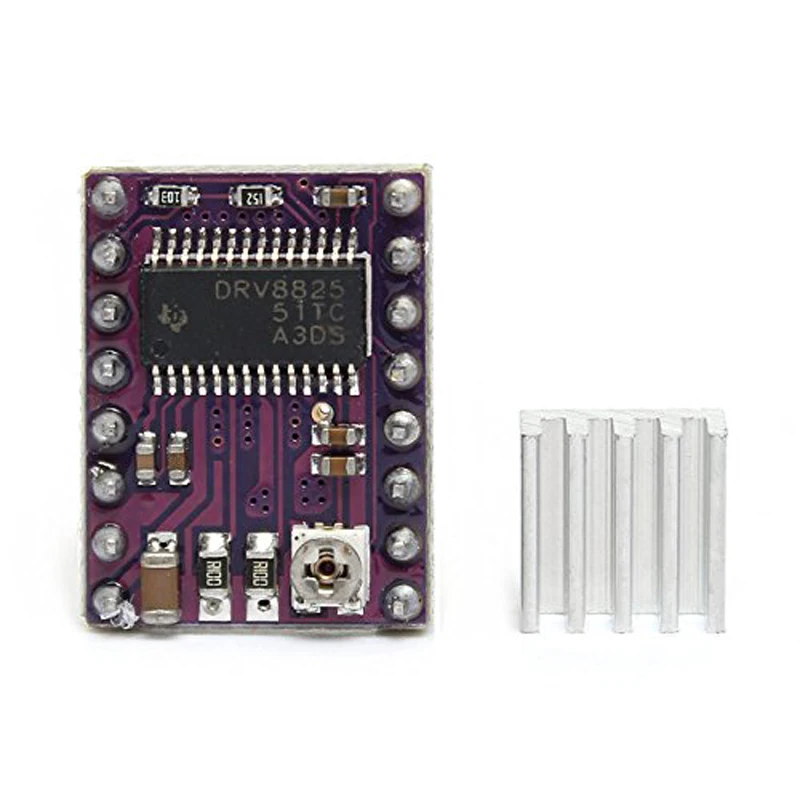

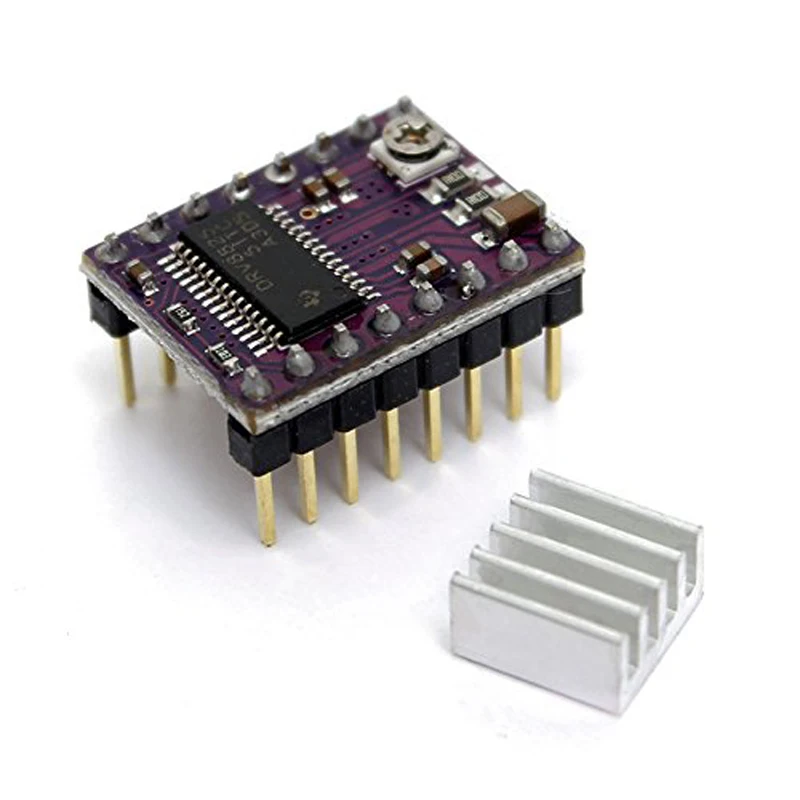

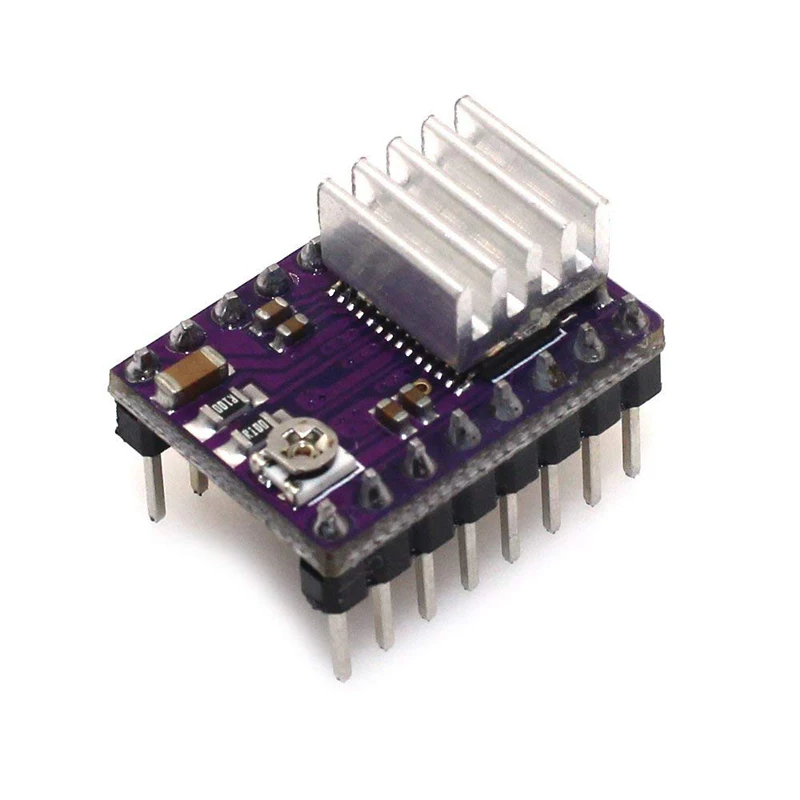

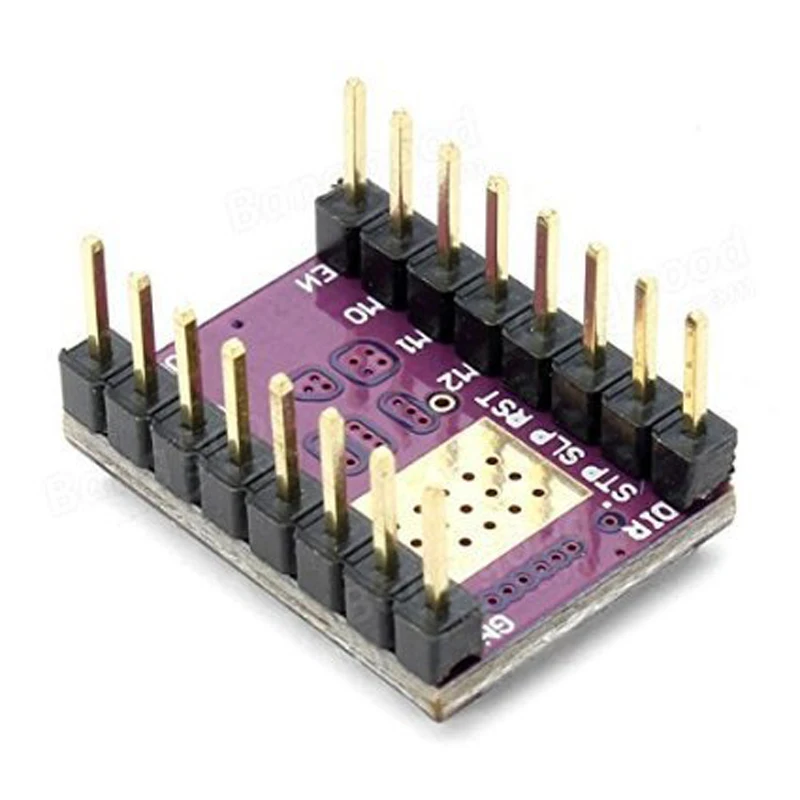

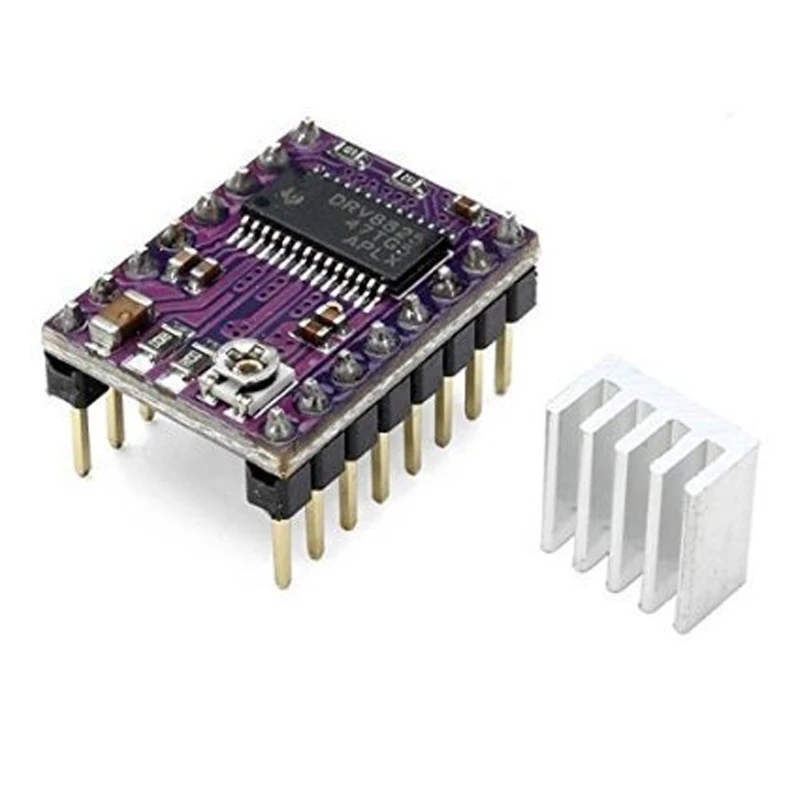

3D-принтеры Stepstick Drv8825 Драйвер шагового двигателя Перевозчик Reprap 4-слойные PCB

DRV8825 Драйвер шагового двигателя плата перевозчика TI DRV8825 микро биполярный шаговый двигатель привод является прорывом. Модуль имеет pinout и интерфейс с нашим A4988 шаговым приводом, что почти то же самое, поэтому его можно использовать в качестве лучшей производительности для замены выдвижной доски меню во многих приложениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, шестью микроразрешениями (вниз 1/32-шаг). Он использует 8,2-45 V, может обеспечить до около 1,5 фазе без теплоотвод или принудительная воздушный поток (мощностью до 2,2 на единицу обьема в достаточном количестве дополнительные охлаждения). Особенности продукта Простой интерфейс управления шагами и направлением 2 шесть различных шагов разрешения: полный шаг, половина шага, 1/4-шаг 1/8-Шаг 1/16-шаг, 1/32-шаг 3. Не могли бы вы непосредственно контактировать с 3,3 V 5 V системы 4 выключение температуры, отключение перегрузки по току, блокировка низкого напряжения 5 Защита от короткого замыкания 6,4 слой 2 oz Медная печатная плата, для улучшения теплоотвода 7 Открытый припой под нижней частью драйвера IC на печатной плате pad 8 Размер модуля, штифт и интерфейс, соответствующие A4988 операторы шагового двигателя во многих отношениях 9 регулируемое Управление током позволяет установить потенциометр, который позволяет использовать Номинальное напряжение шагового двигателя или более, чтобы достичь более высокой скорости максимального выходного тока 10 интеллектуальное управление разделкой автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад) 11 максимальное 45 В напряжение питания 12 встроенных регуляторов напряжения (необходимо для любого внешнего логического напряжения питания)
