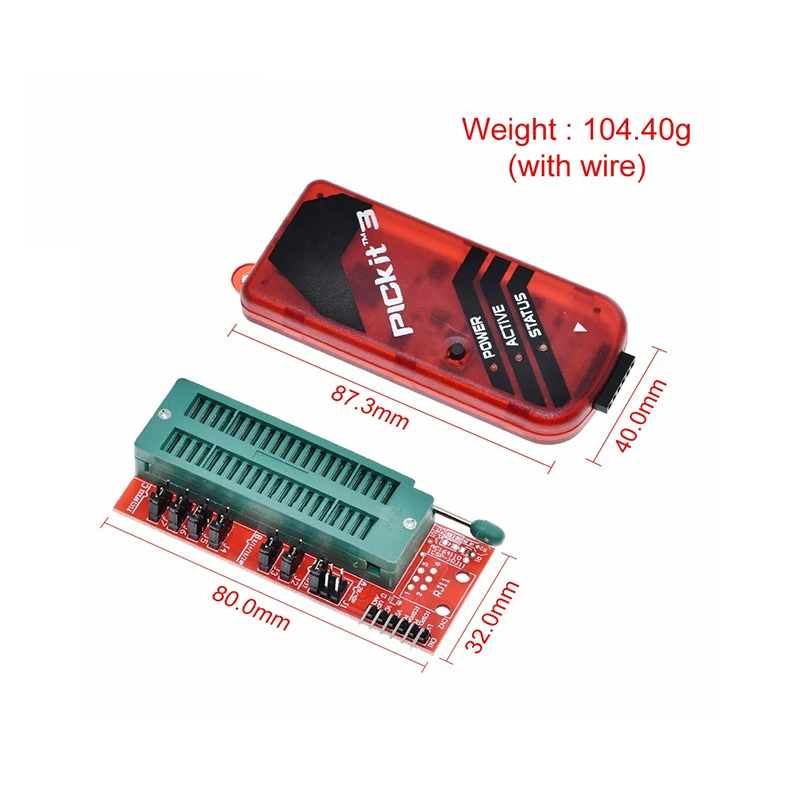

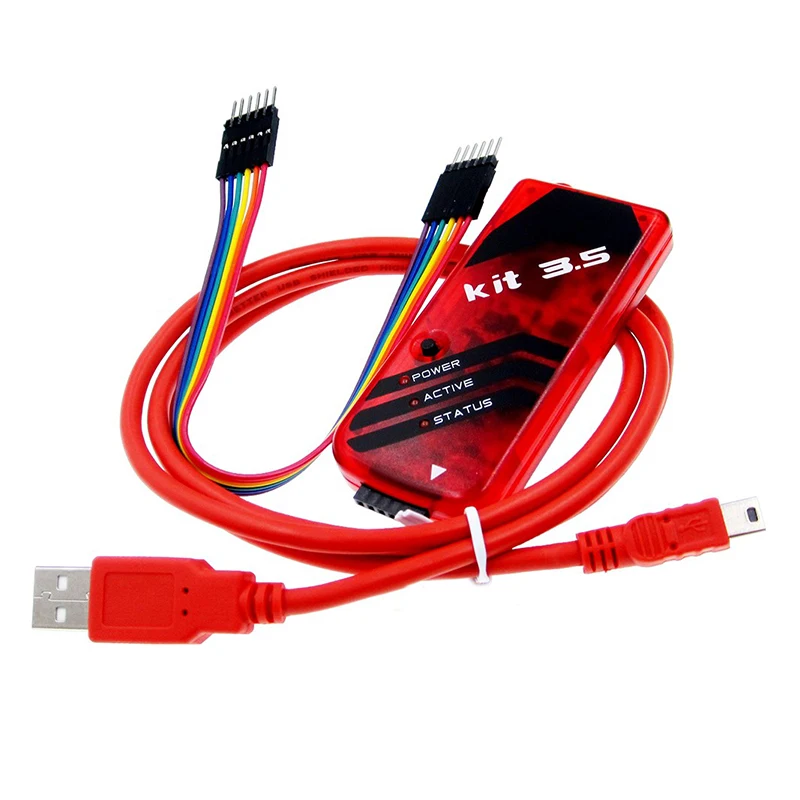

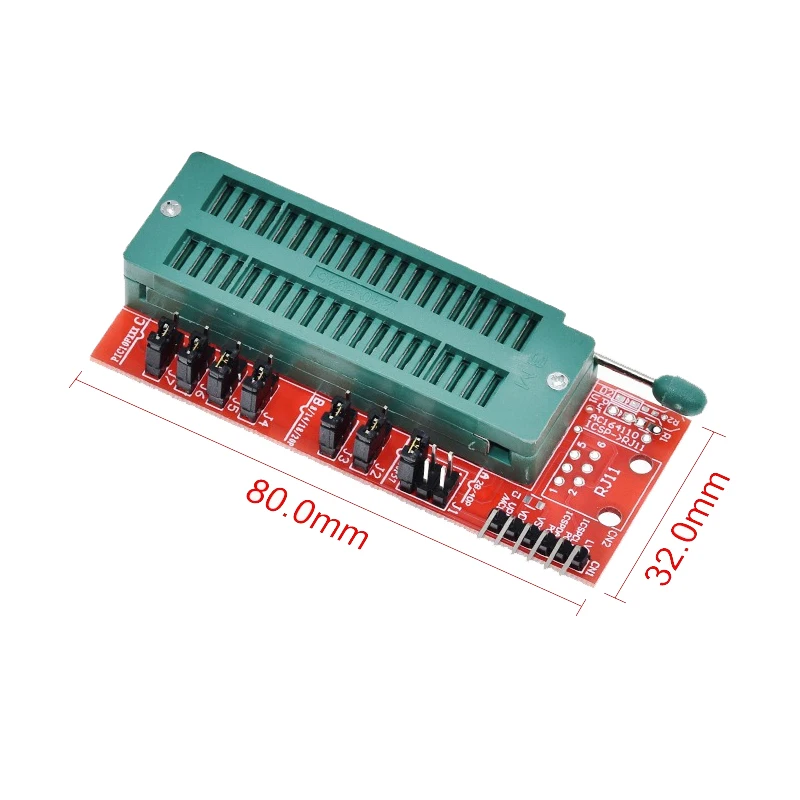

1 комплект PICKIT3 программист + PIC ICD2 PICKit 2 PICKIT 3 5 программирующий адаптер

1 комплект PICKIT3 программист + PIC ICD2 PICKit 2 PICKIT 3 5 программирующий адаптер

Описание:
PICkit3-это инструмент для разработки, разработанный микрочипом для начинающих, для обучения, оценки и разработки серии PIC MCUs, интеграции онлайн-моделирования и загрузки.
Микрокомпьютер серии PIC с одним чипом соединен с PICkit3 через интерфейс ICSP

Поддерживаемое Программное обеспечение:
Непосредственно поддерживает официальную IDE микрочипа (интегрированное программное обеспечение среды разработки) MPLAB

Поддерживаемые устройства:
Поддержка всех микроконтроллеров серии PIC с интерфейсом ICSP

Откройте программное обеспечение, настройте-> выберите устройство PICKIT3 с зеленым светильник перед ним, чтобы указать поддержку.

8-битный Devices-PIC10F/12F/16F
PIC10F/12F/16F5X
PIC16F6xx
PIC16F7XX
PIC16F8XX
PIC16F9XX
PIC16F1XXX

8-битный Devices-PIC18F
PIC18CXX/FXX
PIC18F1XXX
PIC18F2XXX/4XXX/6XXX/8XXX
PIC18FXXJ
PIC18FXXK

16-бит устройств
DsPIC30F/33F, PIC24F/H

32-битный устройств
PIC32MX

Особенности
Функция программирования: может записывать и записывать флэш-память, EEP ROM и т. Д.
Функция моделирования: поддерживает различные методы отладки, такие как полноскоростная работа, одношаговая отладка и отладка точки останова.
Производительность моделирования: использование USB интерфейса для моделирования, одношаговая отладка, отладка точки останова, быстрая скорость отклика!
Производительность программирования: использование USB интерфейса для загрузки ICSP, быстрая скорость загрузки!
Используйте usb-интерфейс для подключения к ПК

Инструмент разработки PICkit3 имеет встроенный драйвер для реализации Высокоскоростной USB-связи.
Интерфейс подключения с целевой платой

Стандартный интерфейс ICSP, указанный PICkit3.
Прошивка может быть обновлена

В будущем Microchip предоставит больше моделей изображений, а также добавит новые модели устройств в список поддержки устройств ICSP. Если вам нужно использовать новейшие модели в будущем, обновить kit3 и обновить прошивку, вы сможете поддерживать новую модель!

Метод обновления-это автоматическое обновление, и микрочип предоставит программу обновления.

Описание инструмента:

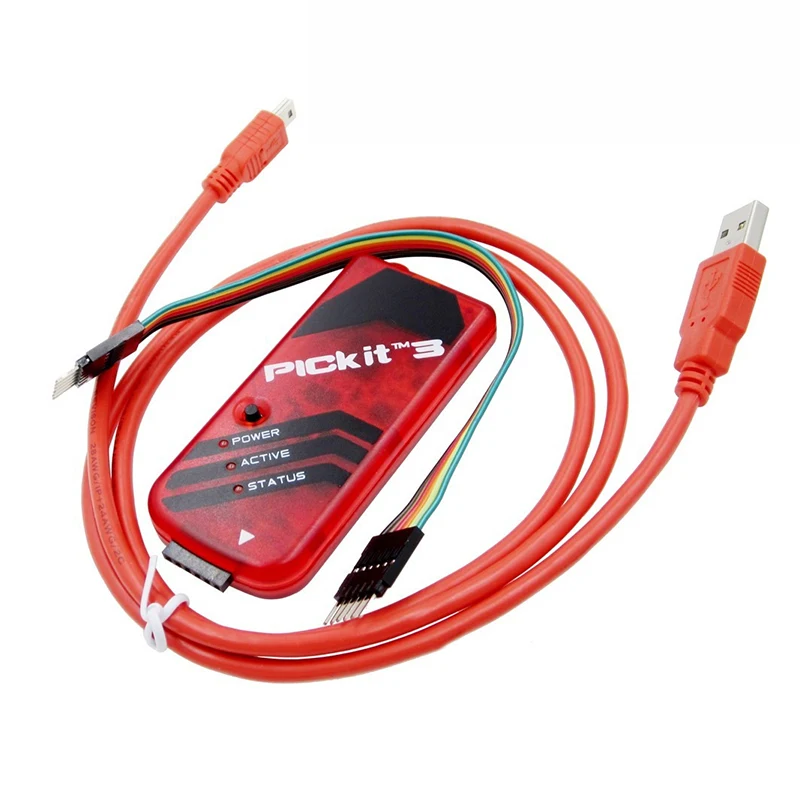

PICkit 3 programmer/debugger-это простой Недорогой Онлайн-отладчик, управляемый ПК под управлением программного обеспечения IDE MPLAB (v8.20 или выше) на платформе Windows®.
PICkit3 Может программировать и отлаживать почти все серии микросхем FLASH PIC, таких как микрочипы PIC10/12/16/18/24/32, dsPIC30/dsPIC33 и т. Д. И PICkit3 Может программировать микрочипы серии KEELOQ HCS, чипы серии MCP250xx can и чипы памяти EEPROM.

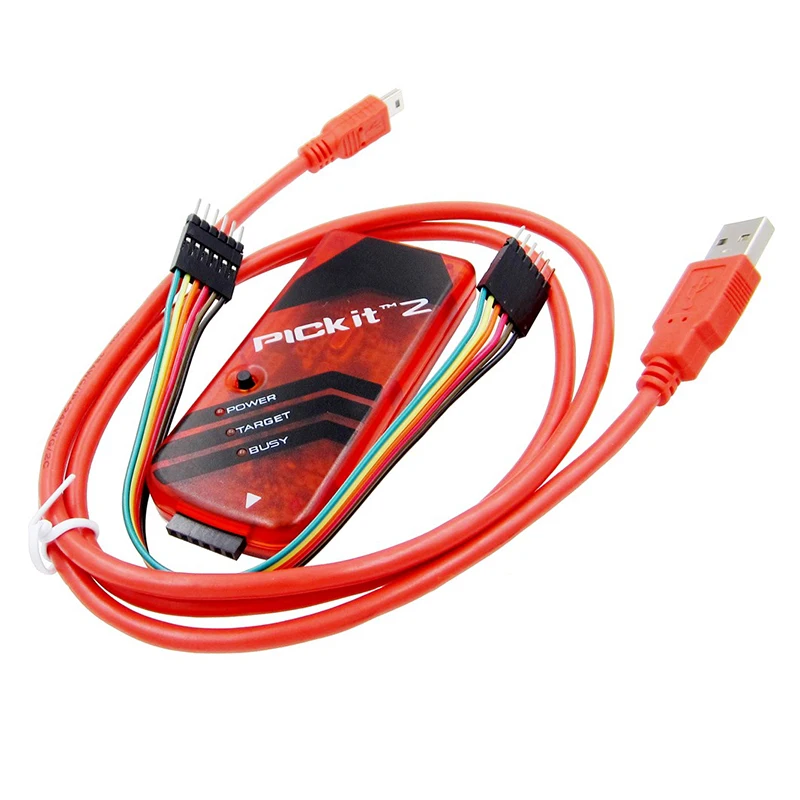

По сравнению с PICkit2 PICkit3 имеет преимущества стабильной симуляции, более поддерживаемых моделей и более быстрой скорости. Он может стабильно поддерживать моделирование и загрузку MCU серии PIC16 PIC18 PIC24 DSPIC.
Поскольку интерфейс ICSP PIC имеет только один ряд 6PIN разъемов, при подключении PICkit3 к целевой плате PIC, вам нужно обратить внимание на левое и правое направление соединения. Не вставляйте его назад, чтобы избежать сжигания загрузчика PICkit3.

Светодиодный индикатор PICkit3

Индикаторы имеют следующие значения:
Мощность:
Зеленый, он загорается, когда он включен или подключен к целевой плате.
Активный:
Синий, он горит, когда PICkit 3 установила связь с ПК или команды отправки/приема.
Состояние:
Зеленый, загорается, когда отладчик работает нормально (в режиме ожидания).
Желтый, загорается, когда операция занята.
Красный, загорается, когда отладчик не работает.
