Цвет принцип Датчика:

TCS230 8-pin SOIC поверхностного монтажа посылка, на один чип имеет 64 фотодиодов. Эти диоды делятся на четыре типа. 16 фотодиодов с красным фильтром; 16 фотодиодов с зеленым фильтром; 16 фотодиодов с синим фильтром; остальные 16 без какого-либо фильтра, могут получить всю оптическую информацию. Чип фотодиода шахматный, возможно, что минимизирует неравномерность падающего излучения, тем самым повышая точность распознавания цвета; с другой стороны, тот же цвет фотодиода 16 соединен параллельно, равномерно распределен в диодном массиве, вы можете устранить цвет ошибки положения. Работайте двумя программируемыми контактами для динамического выбора нужного фильтра. Типичный Диапазон выходной частоты датчика от 2 Гц ~ 500 кГц, пользователи могут также выбрать два программируемых контакта до 100%, 20% или 2% коэффициента выходной шкалы, или режим отключения питания. Коэффициент выходной шкалы, так что выход датчика может быть адаптирован к различному диапазону измерения и увеличивает его способность адаптироваться. Например, при использовании низкоскоростного счетчика частот можно выбрать небольшое значение масштабирования, которое соответствует выходной частоте и счетчику TCS230.

Краткое описание:

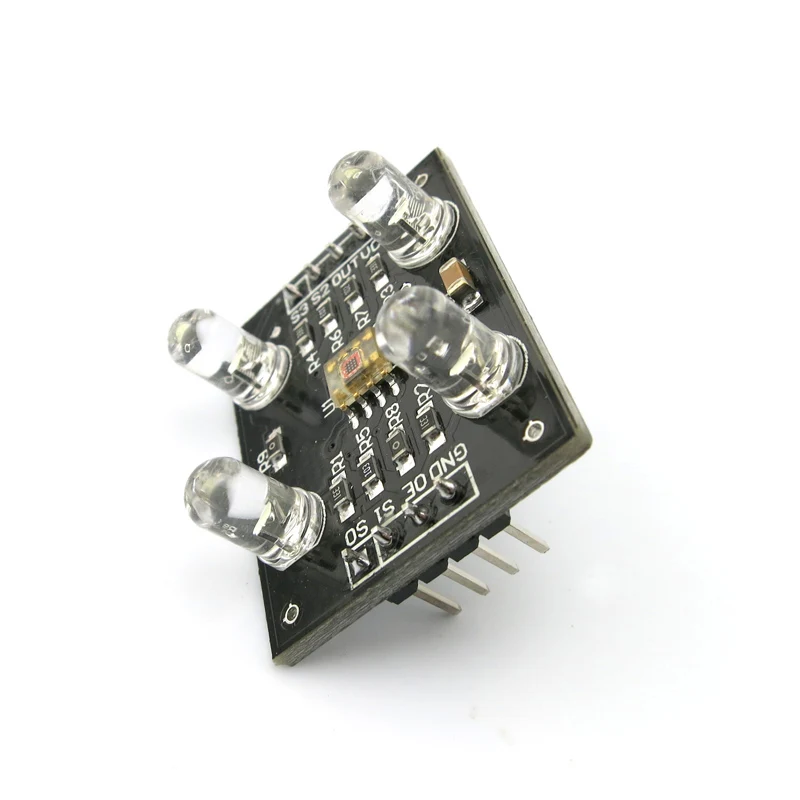

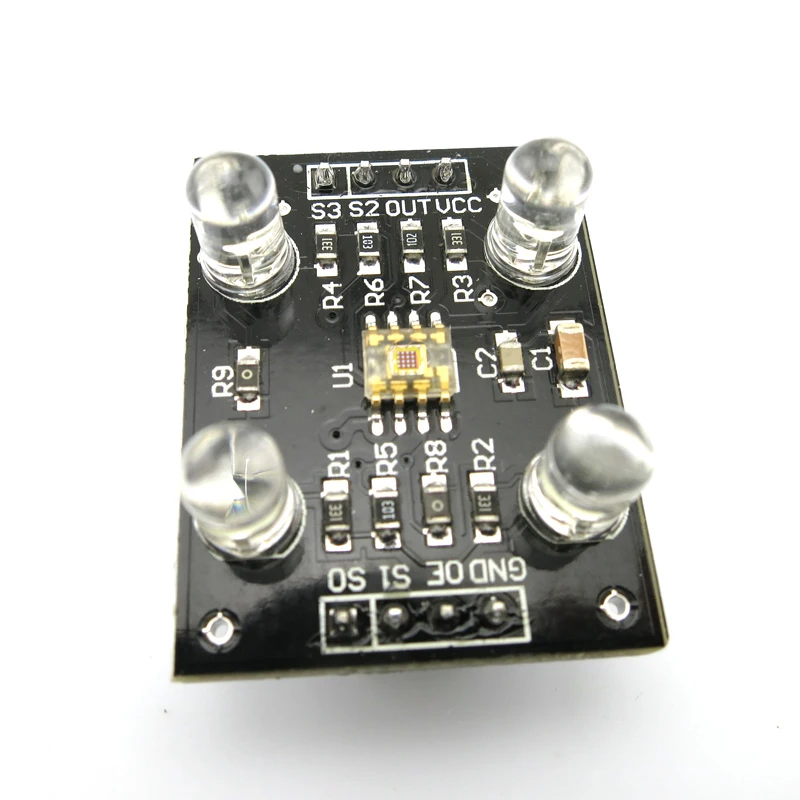

1. Импортные чипы TCS3200 печатная плата с золотым покрытием
2. TCS3200 является обновленной версией TCS230, чем лучше
3. Питание 3-5 В
4. Светильник с защитой от помех
5. Белый светодиодный, может управлять включением и выключением.
6. Может обнаруживать не светящийся цвет объекта
7. Размеры печатной платы: (L) 33 мм * (W) 25 мм

Простая процедура тестирования выглядит следующим образом:
# Включает <reg52.h>

# Define uchar unsigned char

# Define uint unsigned int

Рабочий цикл/S0, S1 для установки выходного сигнала; sbit S0 = P1 ^ 0

Sbit S1 = P1 ^ 1;

Sbit S2 = P1 ^ 3;/S2, S3 настроен на изображение светильник

Sbit S3 = P1 ^ 4;

Sbit OE = P1 ^ 2;/включить



Силы RS232_init ()

{

TMOD = 0X20;/таймер 1 в режиме 1

SCON = 0x50;

PCON = 0X80;/

TH1 = TL1 = 0XFF;/22,1184 м кристалл, скорость передачи равна 115200

TR1 =-1 шт.;

TI = 0;

RI = 0;


} Долл. США

Void send_char (uchar a)/Отправка данных

{

SBUF = a;

Пока (TI = 0);

TI = 0;

} Долл. США

Uchar get_char ()/получение данных

{

В то время как (RI = 0);

RI = 0;

Возврат SBUF;

} Долл. США


Uint color_display (uchar m)

{

Время работы, a;

A = м;

TMOD = 0x61;/счетчик 1, таймер 0 работает в 16-битный режим

TH0 = TL0 = 0;/начните отсчет с нуля, время

TH1 = TL1 = 0;

S0 =-1 шт.;

S1 =-1 шт.;

S2 = m & 0x01;

S3 = m & 0x02;

OE = 0;

TR0 = TR1 =-1 шт.;

В то время как (TL1 <250);

TR1 = TR0 = 0;

OE =-1 шт.;

Время = TH0 * 256 + TL0;

Возврат (время);
} Долл. США


Силы main ()

{Uint температура;

RS232_init ();

OE =-1 шт.;

В то время как (1)

{Temp = color_display (get_char ();

RS232_init ();

Send_char (temp/1000);

Send_char (темп % 1000/100);

Send_char (темп % 100/10);

Send_char (темп % 10);
} Долл. США
} Долл. США
Через последовательный порт, чтобы выбрать тип цветовых каналов, а затем из-за различных цветов, соответствующих разному времени (значение счета одного и того же), чтобы определить различные цвета.
