Описание:
1.PWM генератор сигналов, прямоугольный волновой генератор сигналов
2. Используется для генерации прямоугольного волнового сигнала прямоугольной волны, который подается на двигатель постоянного тока или Драйвер шагового двигателя; Шаговый двигатель, серводвигатель, Электрический захват, рука робота
3. Объедините драйвер для реализации затемнения, регулирования скорости, управления электромагнитным клапаном и т. д. однако невозможно напрямую управлять такими нагрузками, как электрические фонари, двигатели и электромагнитные клапаны

Особенности:

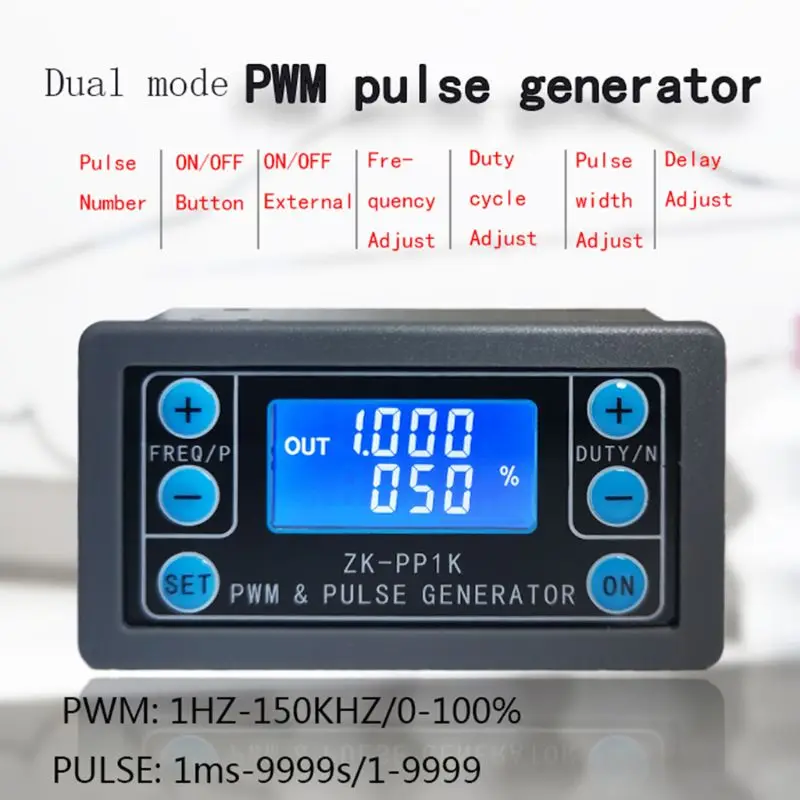

1. Можно выбрать два режима:
Режим PWM-частота (непрерывная), рабочий цикл. Обратите внимание, что количество импульсов в этом режиме невозможно установить, а Пульс всегда излучается;
Импульсный режим-время положительной ширины импульса, время отрицательной ширины импульса, время отложенного старта и Регулируемое количество импульсов.
2. С кнопкой старт-стоп внешний переключатель также может использоваться для управления выходным сигналом ВКЛ/ВЫКЛ.

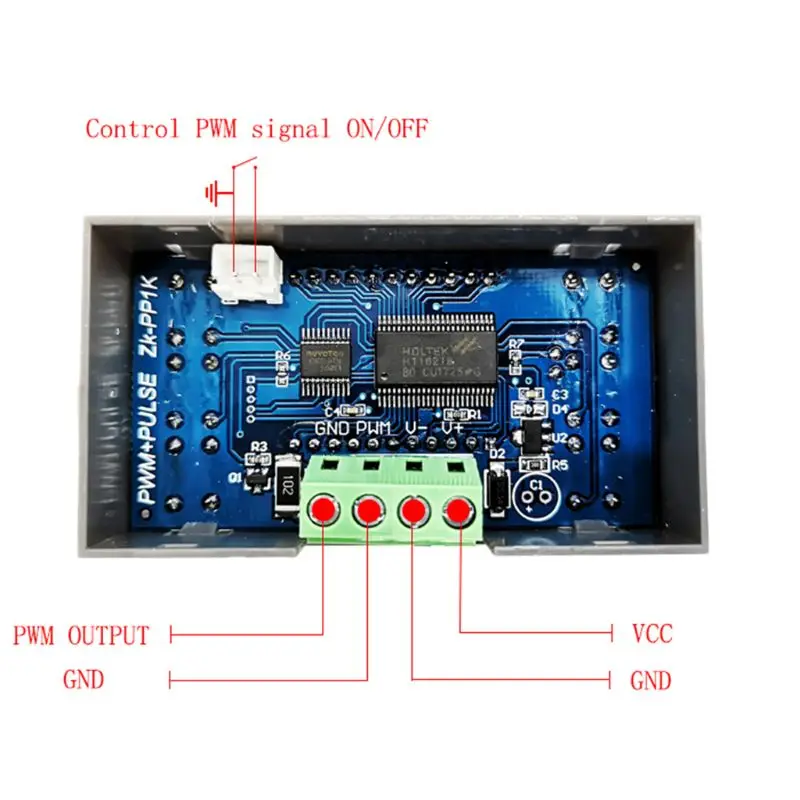

3. Широкий диапазон входного напряжения 3,3-30 в, с защитой от обратного хода, Клеммная проводка 5,08 мм

Технические параметры:
Рабочее напряжение: 3,3 ~ 30 В, с защитой от обратного хода
Частотный диапазон: 1 Гц ~ 150 кГц, точность около 1%
Диапазон рабочего цикла: 0-100%, 1% шаг
Количество импульсов: 1-9999 или бесконечность (дисплей «----» означает бесконечность)
Время вывода задержки: 0,000 с-9999 с, минимальное можно установить 1 мс
Положительная и отрицательная ширина импульса Длина: 0,000 s-9999s, минимальная может быть установлена 1 мс
Грузоподъемность сигнала: менее 30 мА
Амплитуда выходного сигнала: амплитуда равна напряжению питания

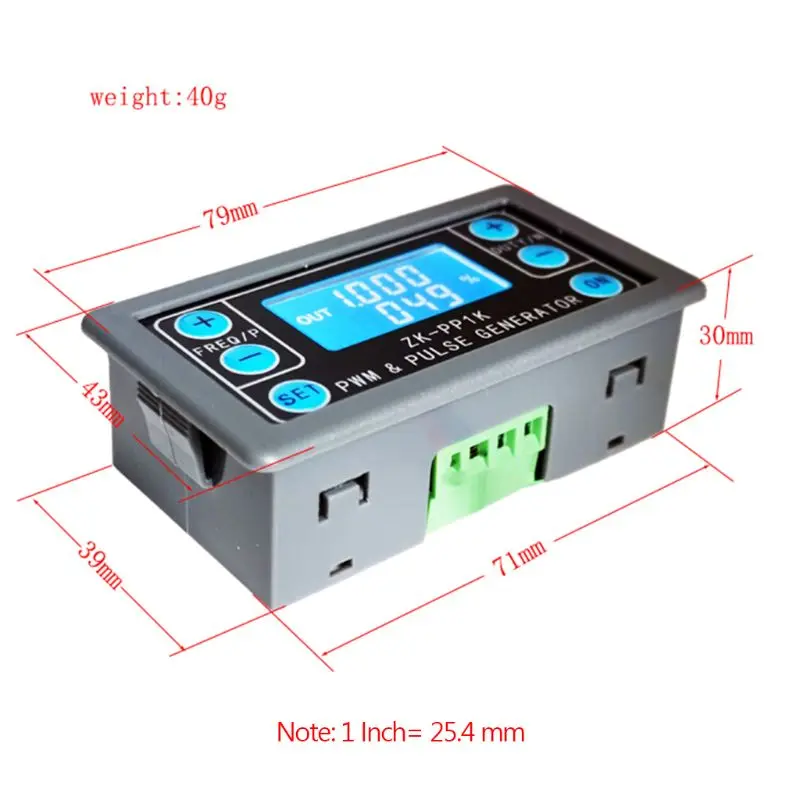

Размер изделия: 79 мм * 43 мм * 30 мм
Вес изделия: 40 г
Упаковка: антистатический пакет

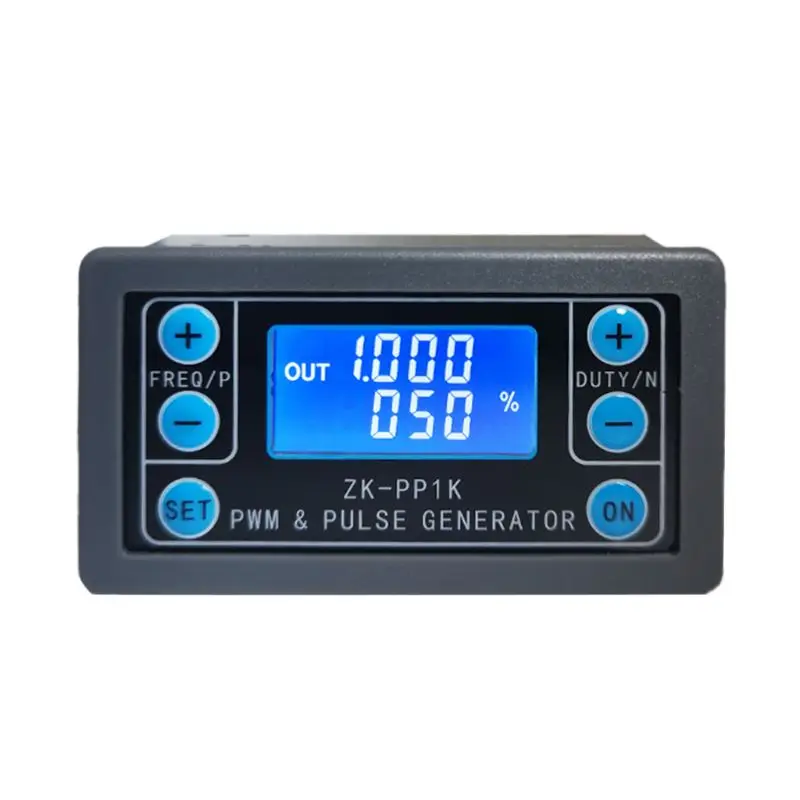

Описание модуля:

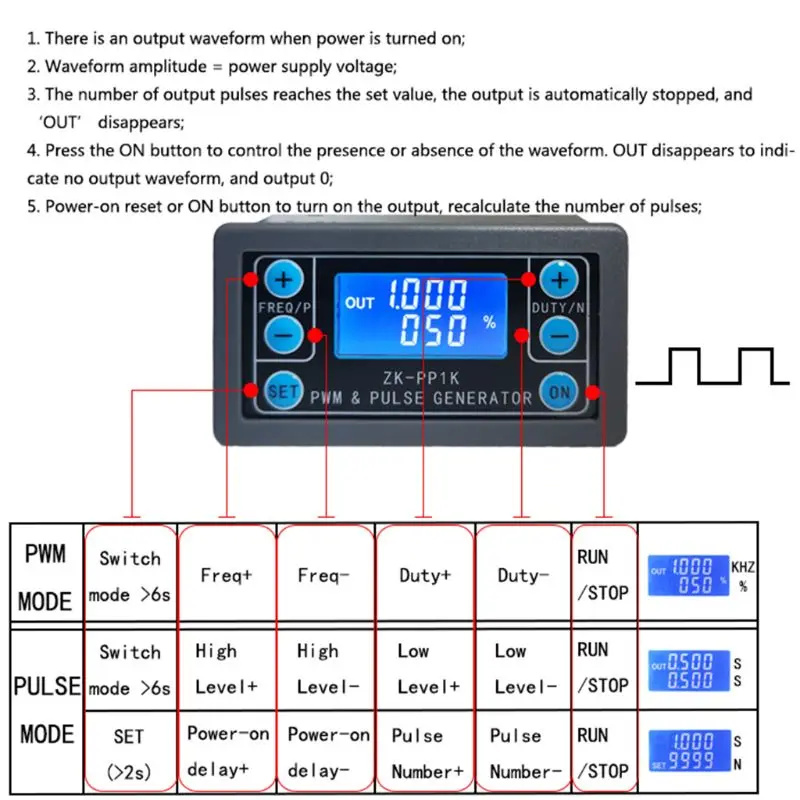

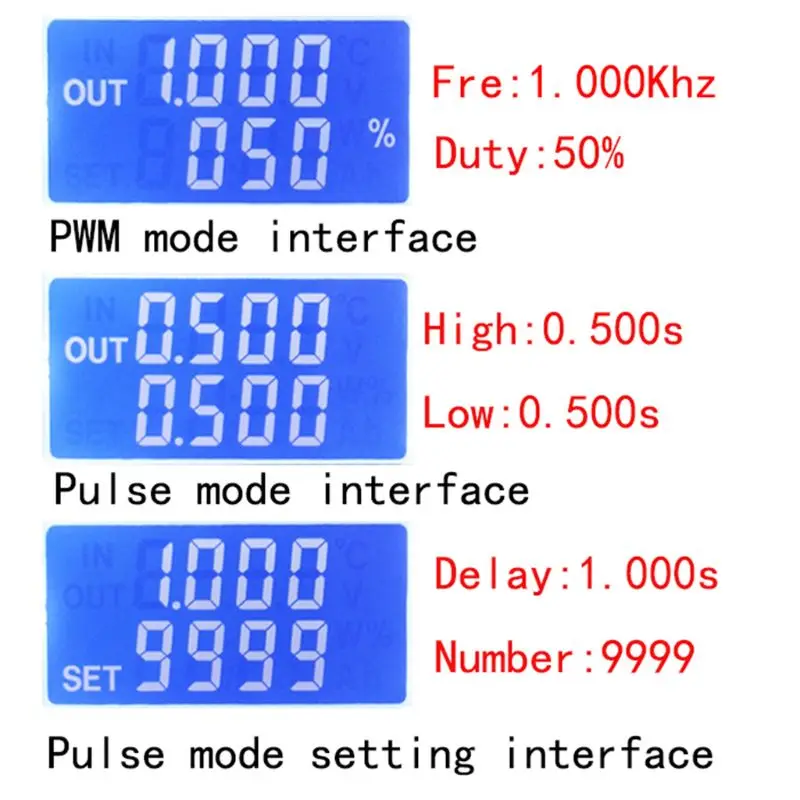

Режим ШИМ (дисплей имеет «%» для режима ШИМ)
Заводской режим по умолчанию-режим ШИМ, частота набора FREQ + и FREQ-key, режим работы + и режим работы кнопки набора рабочего цикла; Короткое нажатие кнопки управления выходом сигнала или остановкой, стоп-выход равен 0, на экране отображается отметка "OUT", так как есть выход, иначе он останавливает выход; Заводская частота по умолчанию-1 кГц, рабочий цикл-50%.
Если вы хотите переключиться в импульсный режим, нажмите и удерживайте кнопку SET (более 6 секунд), не отпускайте, вы увидите смену экрана, "%" исчезает, это импульсный режим.

Импульсный режим (нет "%" на правой стороне дисплея-импульсный режим)
Линия над ЖК-экраном отображает время позитивного импульса. Кнопки P + и P-задают параметр. Линия ниже ЖК-экрана отображает время отрицательного импульса. Кнопки N + и N-задают параметр. Нажмите кнопку ON для управления выходом или остановкой сигнала. Когда выход остановлен, выход равен 0. На экране отображается «OUT» для вывода, в противном случае он останавливает выход; По умолчанию Заводская положительная ширина импульса составляет 0,5 секунды, а отрицательная-0,5 секунды.
Установка импульсного числа и времени задержки-в импульсном режиме нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, на экране отображается SET, он будет выключен и очищен после входа.; P + и P-кнопки устанавливают время задержки, N + и N-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию-0 секунд, количество импульсов-бесконечное (дисплей ----); Затем нажмите кнопку SET 2 за секунды, она автоматически вернется в импульсный интерфейс, нажмите кнопку ON, По истечении времени установки задержки Начните выдавать заданное количество импульсов. Если количество импульсов будет отправлено, он автоматически выведет 0. Если срок не был отправлен, нажатие кнопки вкл выключится. Выходной импульс выключается и очищается, при каждом запуске выдается заданное количество импульсов. После отправки количества импульсов дисплей «Out» автоматически исчезает.

Примеры операций приложений
ШИМ-Выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, частота установлена 20,00, а коэффициент работы-060%.
Выход включается на 0,6 секунд и выключается на 0,2 секунд. Бесконечная петля: Выберите импульсный режим, положительная ширина импульса установлена на 0,600, отрицательная ширина импульса установлена на 0,200, время задержки установлено на 0,000, И количество импульсов установлено на --- -.
Включение питания или нажатие кнопки запуска, задержка 5 секунд, затем выход включается на 0,6 секунд, выключение 0,2 секунд, бесконечная петля: Выберите импульсный режим, ширина положительного импульса установлена на 0,600, ширина отрицательного импульса установлена на 0,200, Время задержки установлено на 5,000, а количество импульсов-----.
Включите питание или нажмите кнопку запуска, задержите 5 секунд, затем выведите высокий уровень 10 мс низкий уровень 10 мс импульс 100: Выберите импульсный режим, положительная ширина импульса установлена на 0,010, отрицательная ширина импульса установлена на 0,010, задержка времени установлена на 5,000 и количество импульсов установлено на 0100.
Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите импульсный режим, ширина положительного импульса установлена на число больше 0, ширина отрицательного импульса установлена на 0, время задержки устанавливается на 10,00 секунд, а число пульсов-бесконечное. (----).
Другие приложения могут изучить или проконсультироваться со службой поддержки клиентов
Все параметры настройки не теряются при выключении.

Посылка входит:
1 * импульсный генератор ШИМ
