ID: SST36C1080-16

Vref Опорное напряжение рекомендуемый 0,6 v

Для OMG 3D принтер экструдер

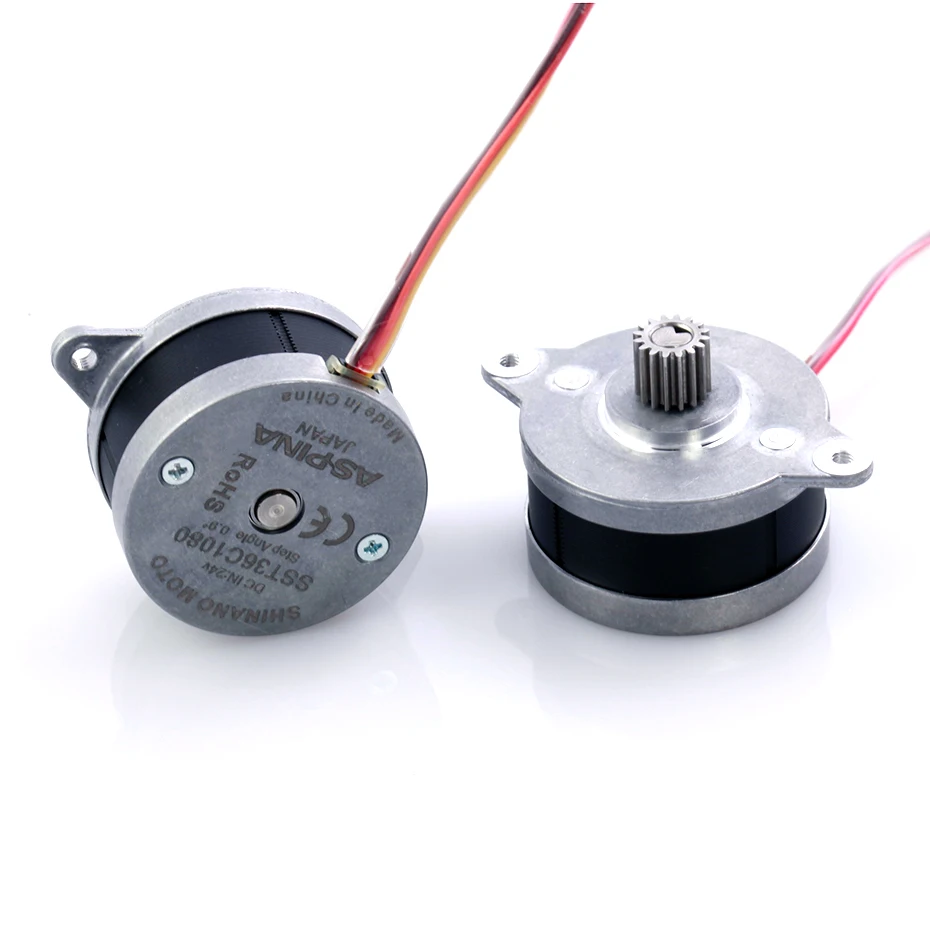

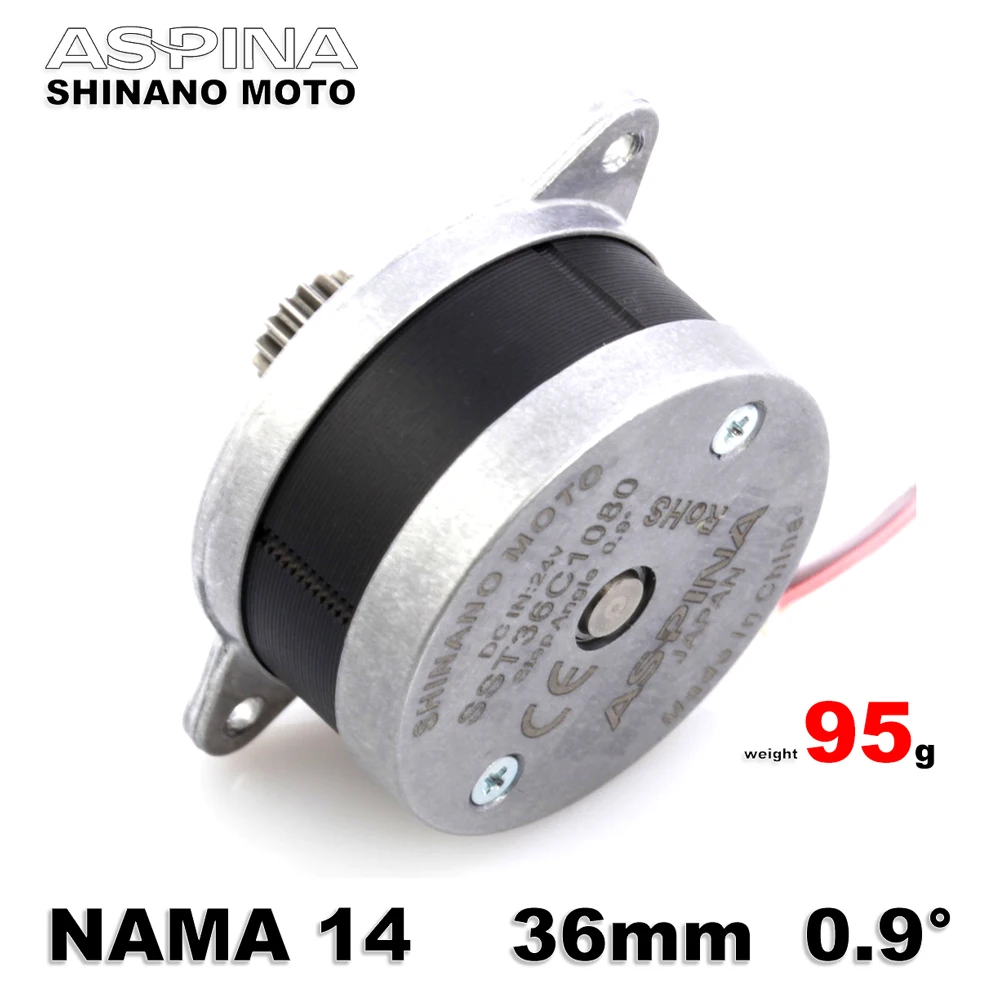

Shinano электрический 36 шаговый двигатель. Nema 14

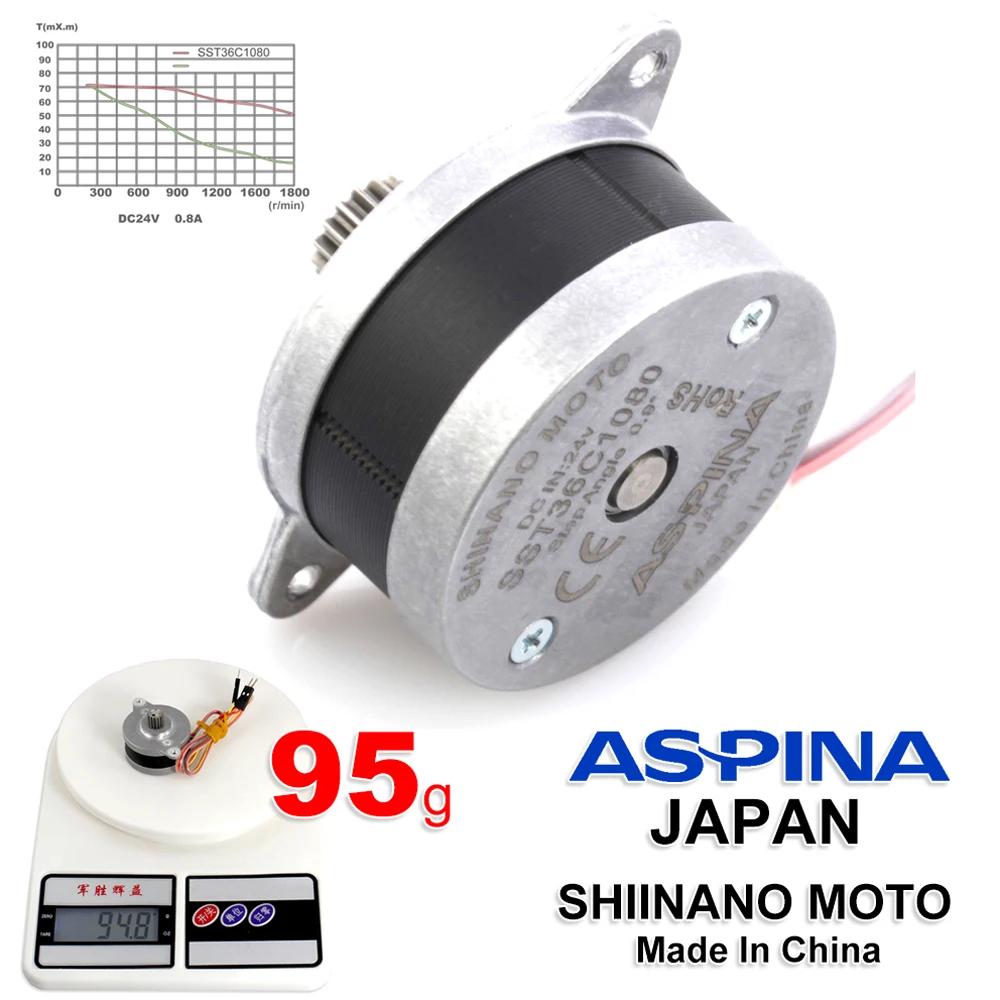

Вес: 95 г
Японский бренд ASPINA
Сделано в Китае
//jp.aspina-group.com/ja/products/motors/cat01/001/

ПРИМЕЧАНИЯ по установке

Угол поворота: 0,9

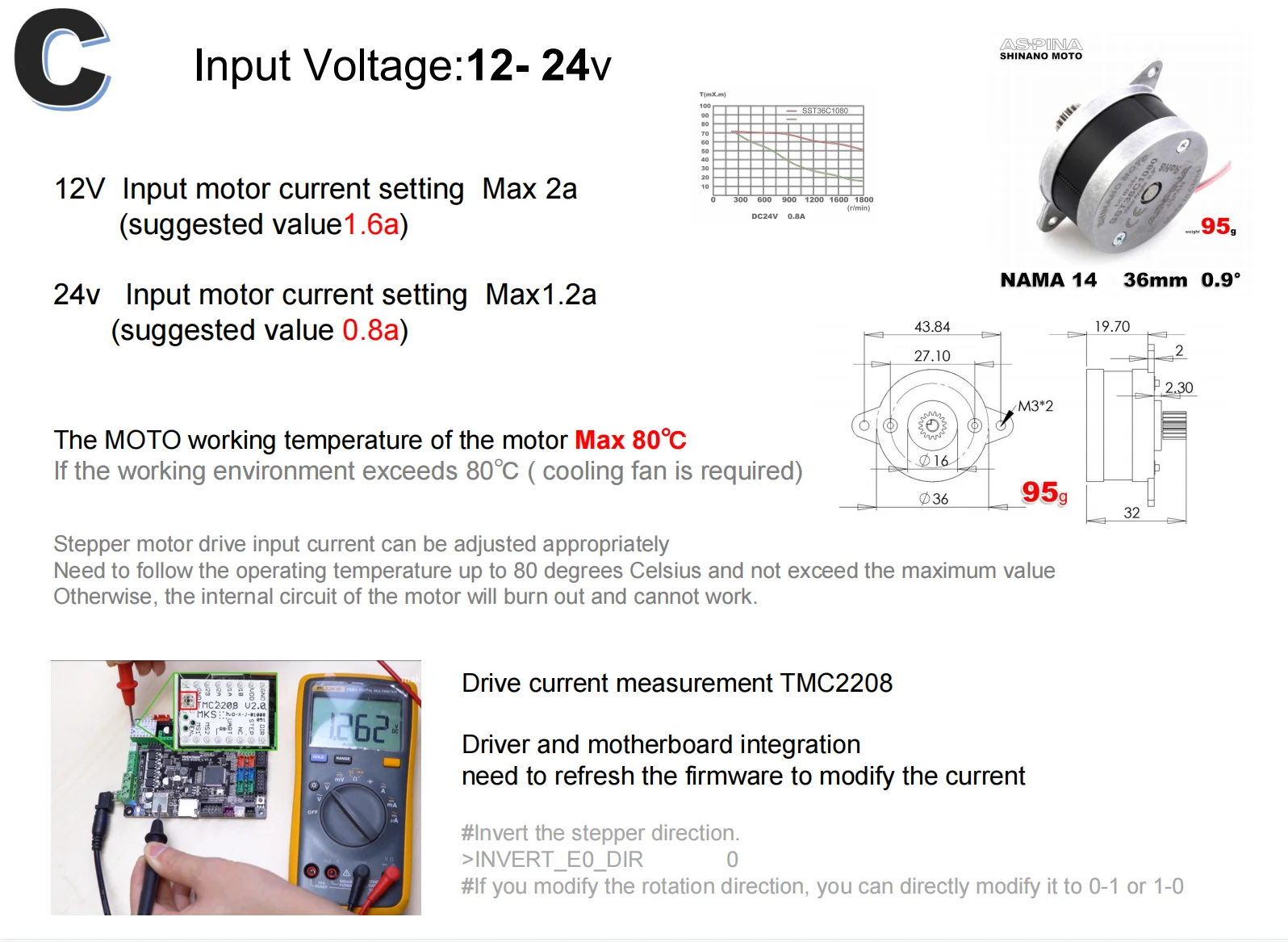

Напряжение постоянного тока: 24 В
Рекомендуемый ток вождения: 0,8а

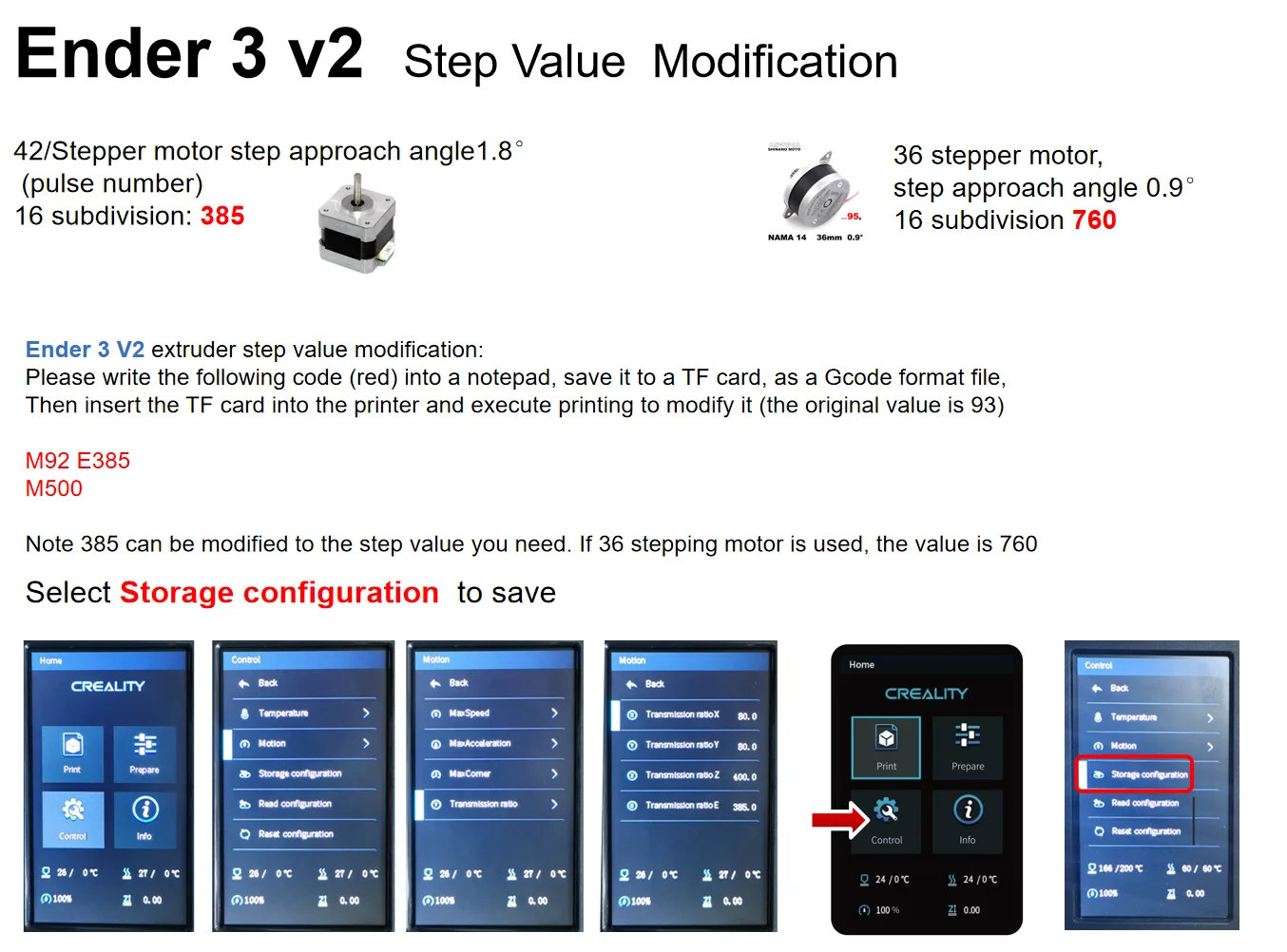

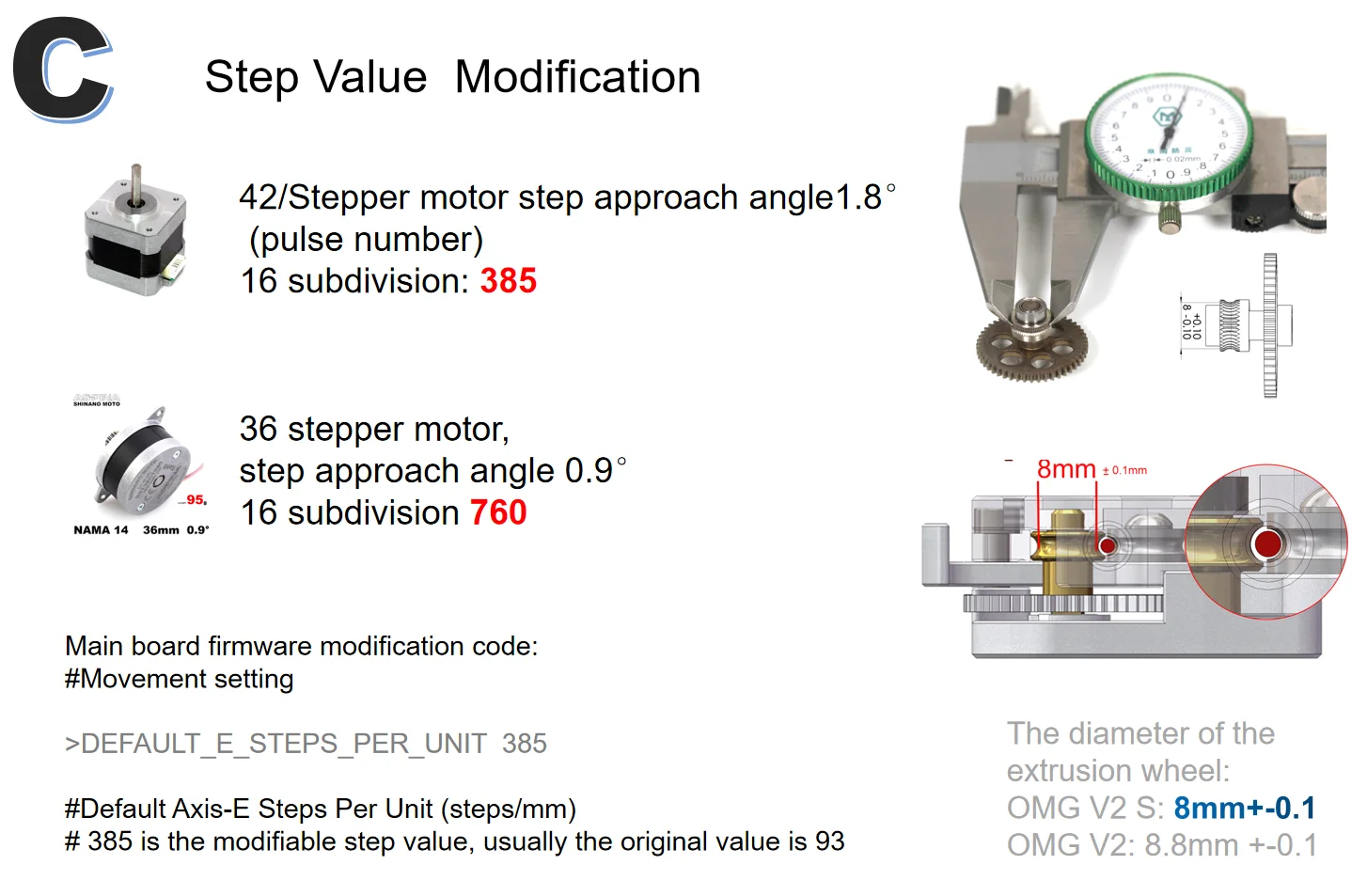

Предполагаемое значение шага экструдера: 770


Рабочая температура: не выше 80 ℃
36 шаговый двигатель s должен регулировки тока Привода В шаговый двигатель и рекомендуемой стоимости Vref составляет 1,0 v
Рабочая температура двигателя не должна превышать 80 градусов Цельсия,
Экструдер OMG V2S уменьшен на 1:3,
Требуемый крутящий момент составляет 1/3 от обычного 42 шагового двигателя экструдера.
Заводская установка 42 шаговых двигателей на рынке обычно превышает 1,5а-2А.
Легко сжечь двигатель, поэтому не забудьте повторно настроить напряжение привода, чтобы изменить ток шагового двигателя.

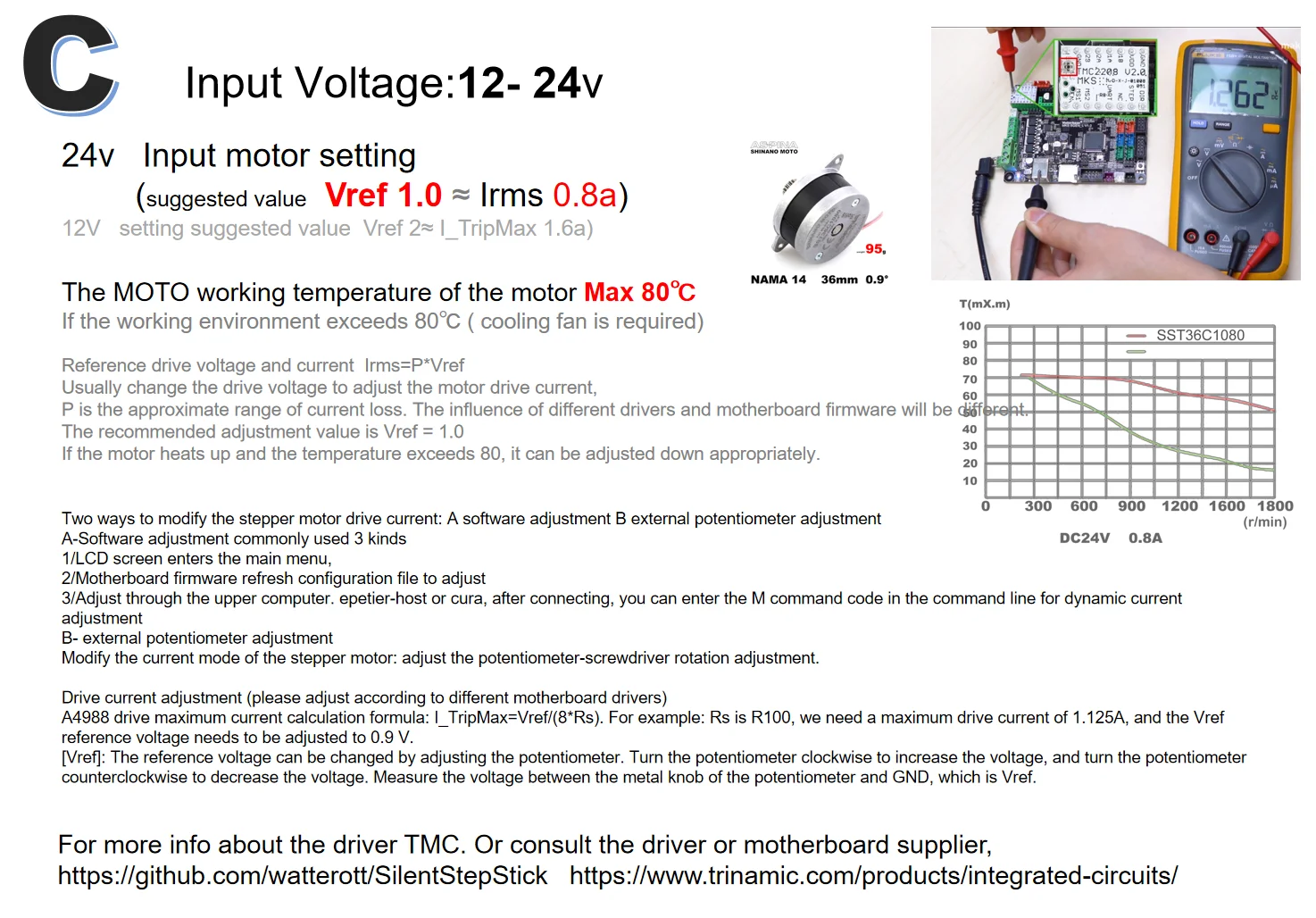

Два способа изменения напряжения привода шагового двигателя:
A-настройка программного обеспечения
1/ЖК-экран входит в главное меню для настройки (требуется поддержка прошивки).
2/материнская плата обновляет файл конфигурации для настройки.
3/после подключения хост-компьютера введите команду M code для настройки тока диска.
Регулировка потенциометра B-drive
Используйте отвертку для поворота и регулировки потенциометра.

Пожалуйста, проверьте руководство по установке для получения подробной информации
Руководство по установке клиента Обновлено v21911
//github.com/my3dltd/OMG-V2-S-Extruder-for-3D-Printer/blob/main/OMG%20V2-S%20Install%20User%20Manual.pdf

Справочные материалы:
A4988 TMC2209 TMC2208 привод двигателя
Регулировка тока привода (пожалуйста, настройте в соответствии с различными драйверами материнской платы)
Формула расчета тока привода A4988: I_TripMax = Vref/(8 * Rs). К примеру: Rs R100, максимальная приводной ток составляет 1.125A и Vref Опорное напряжение должно быть скорректировано до 0,9 V.
Напряжение двигателя [Vref] может быть изменено путем регулировки потенциометра. Измерьте напряжение между металлической ручкой потенциометра и GND, который является Vref.
Vref Опорное напряжение не превышает 1,2 v. Рекомендуемое значение 0,6 v

Для получения дополнительной информации о драйвере TMC. Пожалуйста, проверьте
//github.com/watterott/SilentStepStick
Или обратитесь к поставщику драйверов или материнской платы,

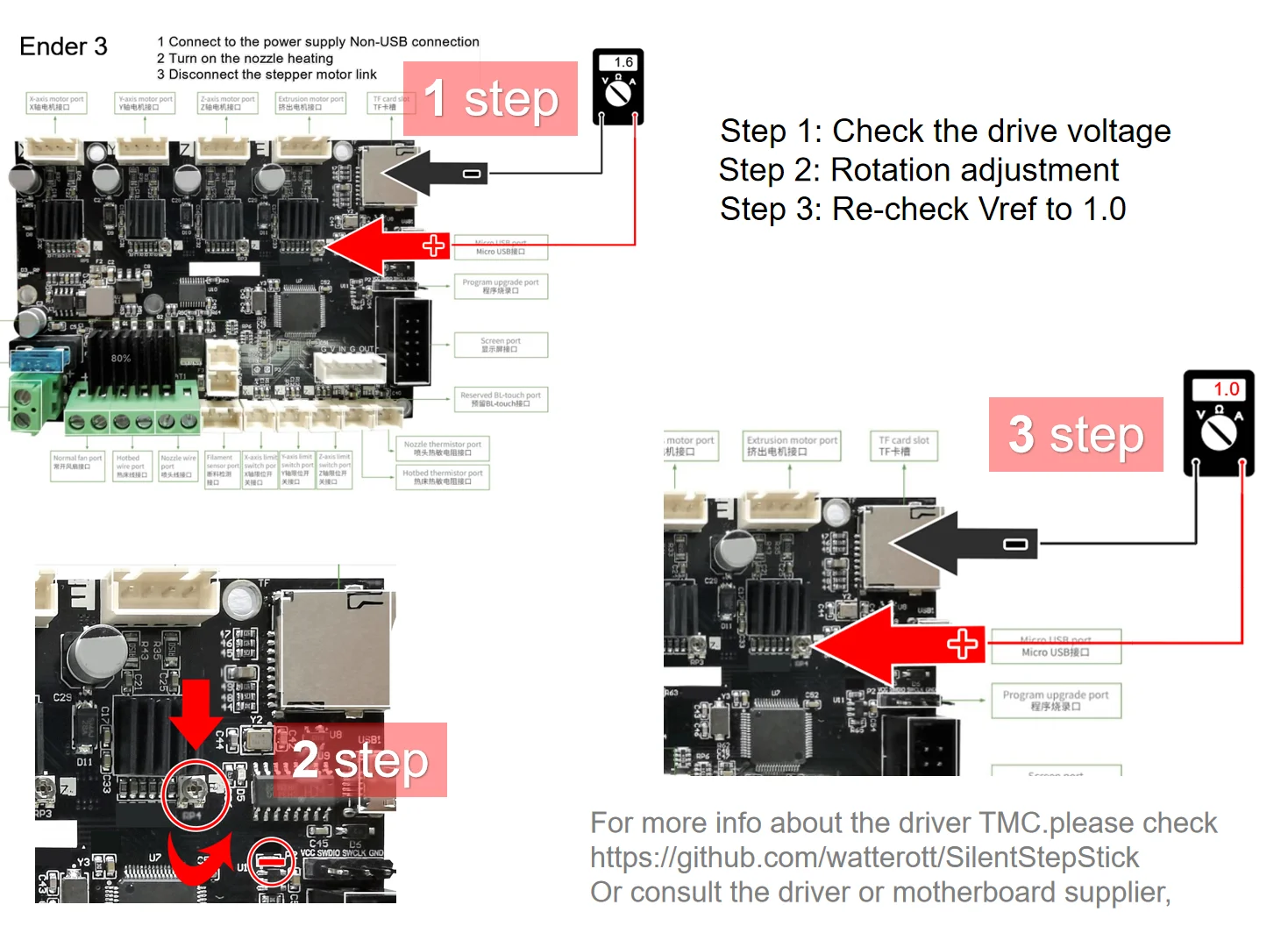

1. Verf измеряет напряжение между Gnd и потенциометром.
2. Не подключайте двигатель при измерении напряжения, в противном случае привод может быть сожжен.
3. Пожалуйста, подключите источник питания при измерении напряжения, не просто подключите источник питания USB.
