CK-32CCK-64CCommunication протокол контрольной карты (V3.0)

Один, технический индекс и характеристики

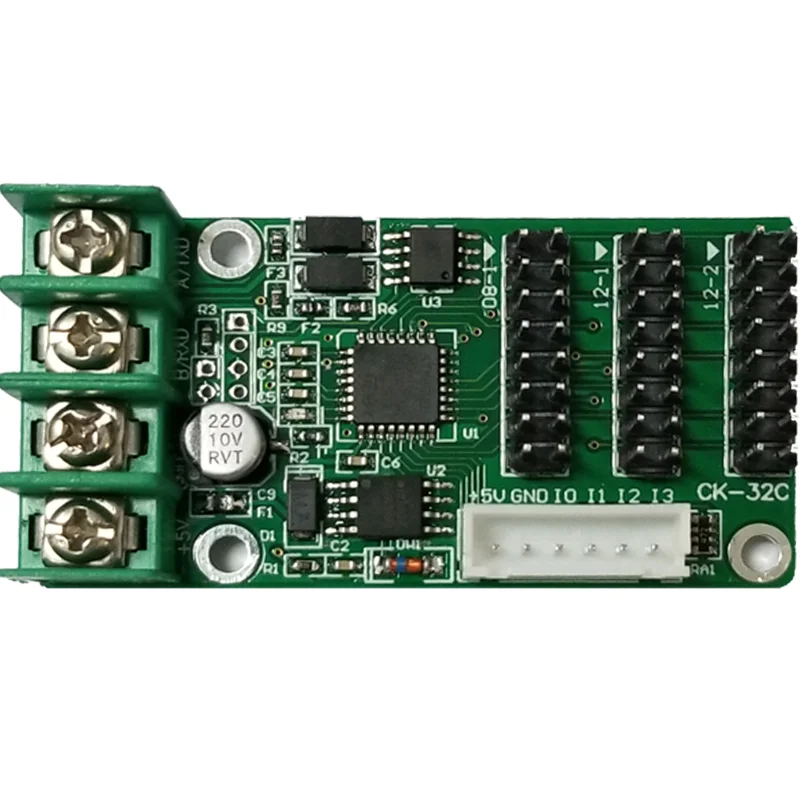

1. Интерфейс связи: CK-32ChaveTTLorRS485 интерфейс, CK-64ChaveTTL, RS485orRS232Three интерфейс s, только один из интерфейсов s может быть выбран, внимание при заказе;

2. CK-32COn board2individual08Interface and2individual12Interface;CK-64COn board2individual08Interface and4indial12interface;

3. Шрифт управляющей карты: фабрика in16latticegb2312упрощенная китайская библиотека символов and8 * 16ASCIIWord bank,CustomizableGBKTraditional китайский шрифт и различные зарубежные шрифт, он может быть загружен через отладку программного обеспечения gb2312song style12, 24 32Dot matrix китайская библиотека символов, все виды файлов шрифта хранятся в flashthe пространства не перекрываются, просто скачать один раз;

4. Точки управления:

CK-32C Монохромный: 16*512 32*256 два цвета: 16*256 32*128

CK-64C Монохромный: 16x512 32*384 64*192 два цвета: 16*384 32*192 64*128

5, режим сканирования: 1/16perhaps 1/4;

6. Частота сканирования: 64 Гц;

7. Максимальная длина одного сообщения: 40 китайских символов or80individualASCIIcharacter (информационное пространство 81 байт, каждый символ занимает 2 байта, eachASCIICharacter оккупанци1байт, максимальная емкость для хранения 240information;

8. Режим отображения: Поддержка перемещения влево, показать сейчас, выключить мигание, двигаться вверх, и так далее;

9. При работе в режиме одной линии, он поддерживает функцию левого статического ярлыка, например, номер окна, название бизнеса и т. д., или что-то еще, что должно быть статическим; при работе в многолинейном режиме первая линия поддерживает функцию статической метки, может использоваться для отображения названия и т. д.

Два. Протокол связи

1. Настройка последовательного порта:

2.. Формат пакета

Название

Длина

Значение

Объяснение

Старт

2.

0x55,0xAA

Запуск пакета

Addr

1.

0-255

Текущий адрес карты управления,255Для адреса трансляции

DataLength

1.

0-255

Команда + данные + суммаДлина байта данных

Команда

1.

0xC0: Отправка данных дисплея для отображения

0xC4: Панель переключателя

0xC6: Интерфейс VOD

Код инструкции

Данные

N

Дополнительные данные, в зависимости от кода команды, различные определения

Конец

1.

Команда ~ данныеСовокупная сумма низкая8Положение

3.Отправка данных дисплея для отображенияДанныеПоле

Название

Длина

Значение

Объяснение

Программный идентификатор

1.

0-241

Номер текущего сообщения.0Не экономьте, циклируйте это сообщение, оно обычно используется для отображения содержимого в реальном времени, например, информации о вызовах. Больше, чем0Сохранить вВспышкаВ, если есть несколько частей информации должны быть сохранены, он должен быть отправлен в порядке

Среди них нет241Это специальное содержимое для статического отображения этикеток, он отображается на левой стороне дисплея, когда он является одной линией, отображается в первой линии, когда есть несколько линий. Отсутствие потери после отключения питания

Тип

1.

0-3

0Для текстовых программ,

1.Отображение часов (резерв),

2.Показать фотографии (резерв),

3.Для статических текстовых программ одна линия отображается слева, отображается в первой строке, когда есть несколько линий

1.

0x00: Показать сейчас

0x01: Двигайтесь влево

0x02: Двигайтесь вверх

0x03: Расширьте вправо

0x04: Неопределенные

0x05: Расширьте вниз

0x06: Двигайтесь вниз

0x07: Мигание ВКЛ./ВЫКЛ.

0x08: Непрерывный левый сдвиг

0x09: Постоянно двигаться вверх

0x0A: Расширьте

0x0B: Неопределенные

0x0C: Двигаться вниз непрерывно

Отображение содержимого вСветодиодныйРежим экрана.

Скорость

1.

0-10

Отображение содержимого вСветодиодныйСкорость экрана, чем больше значение, тем медленнее скорость, когда режим отображения выключен, количество ВКЛ ВЫКЛ мигает

Храните

1.

0-255

Отображение содержимого вСветодиодныйСекунды за экраном,0Почему бы не остаться,255Для пребывания, чем больше значение, тем дольше время пребывания, когда режим немедленно отображается и мигает, не должно быть меньше1.

Код

N

Внутренний код китайских символов может отображатьсяASCIIКод

Например, «страна»:0xB9 0xFA

Например, «A”:0x41

Код цвета может быть вставлен перед внутренним кодом китайских символов,0x01: Красный,0x02: Зеленый, 0x03: Желтый. По умолчанию желтый.

Возвращение успеха выполнения команды«Т», В противном случае, возврат'F'Когда в команде отображается адрес трансляции, Только Получайте и не возвращайте данные.

4.Панель переключателяДанныеПоле

Название

Длина

Значение

Объяснение

Данные

1.

1.: Открытый экран

0: Выключите экран

Возвращение успеха выполнения команды«Т», В противном случае, возврат'F'Когда в команде отображается адрес трансляции, Только Получайте и не возвращайте данные.

5.Программа по запросуДанныеПоле

Название

Длина

Значение

Объяснение

Данные

1.

1-239

Только одна программа может быть указана за раз, конкретное содержание программы должно быть записано на карту управления заранееВспышкаВ

Возвращение успеха выполнения команды«Т», В противном случае, возврат'F'Когда в команде отображается адрес трансляции, Только Получайте и не возвращайте данные.

6Карта управления также поддерживает простую работуASCСоглашение

Команда

Функция

Команда отображения, получение успеха, возврат трубки nixie «Y»

$001,Добро пожаловать #

Дисплей «Добро пожаловать». Когда длина отправленного содержимого не превышает длину экрана дисплея, контрольная карта будет использовать режим статического дисплея, в противном случае, он будет отображаться в левом режиме переключения. Вы можете вставить цветовой код по адресу В любом положении дисплея, чтобы изменить цвет следующих символов, вставьте {1} символ после представления-красный, вставьте {2} цвет символа после представления-зеленый, вставьте {3} цвет символа после представления желтый, дисплей по умолчанию желтый

$001,12.34 #

Дисплей «12,34»;

$001,#

Без дисплея

Формат:$001,Добро пожаловать123abc

Дисплей: Добро пожаловать123abc

Среди:'$"Это исходный символ"001Это адрес контрольной карты,#Это Терминатор. ',' и'#Между ними находится содержимое дисплея, это может быть любой внутренний код китайских символов.ASCIIОтображение символов и т. Д.

7ПоддержкаModbus-RTUСоглашения, поддерживаемые регистры определяются следующим образом

Регистрация

Инструкции

0x030x06 функция считывания кода

0x0000

Nixie tube display register,read-write. 2 байта подписанного номера, отрицательные числа могут отображаться, 0xFFFFexpress-1

Объяснение: Эта команда должна использоваться в комбинации со следующей командой с десятичным номером. По умолчанию сила на состоянии не является десятичной точкой.

0x0004

Десятичный регистр цифрового трубчатого экрана, чтение-запись. 1 после десятичного заостренного числа, по умолчанию is0

Объяснение: этот параметр будет потерян после отключения питания. Комбинируйте инструкции выше (0x0000Зарегистрируйте) значения плавающей точки с десятичной точкой могут быть отображены.Этот параметр теряется после отключения питания.

0x000A

Текущий номер программы зарегистрирован, чтение-запись, когда значение записано, это эквивалентно программе по требованию, чтобы использовать эту команду, содержимое программы должно быть записано в контрольную карту в порядке advanceflashin.

0x10Функциональный код, запись нескольких регистров

Регистрация

Инструкции

0x0010 ~

0x001F

Чтение-запись. 0x0010The register соответствует первой переменной в программе, и так далее. Чтобы отобразить значение в этом регистр, необходимо установить firstmodbusVariable program. В соответствии с форматом переменных в программе, регистр this16A может быть помещен вместе с длительным целым числом 8А or8Floating point number.

% D: 16 бит подписанное целое число

% U: 16 бит неподписанное целое число

% Ld: 32 бит подписанное целое число

% Lu: 32-битное неподписанное целое

% F: Номер плавающей точки

Например: нужно show2Gezhan3Signed integer с битами символов

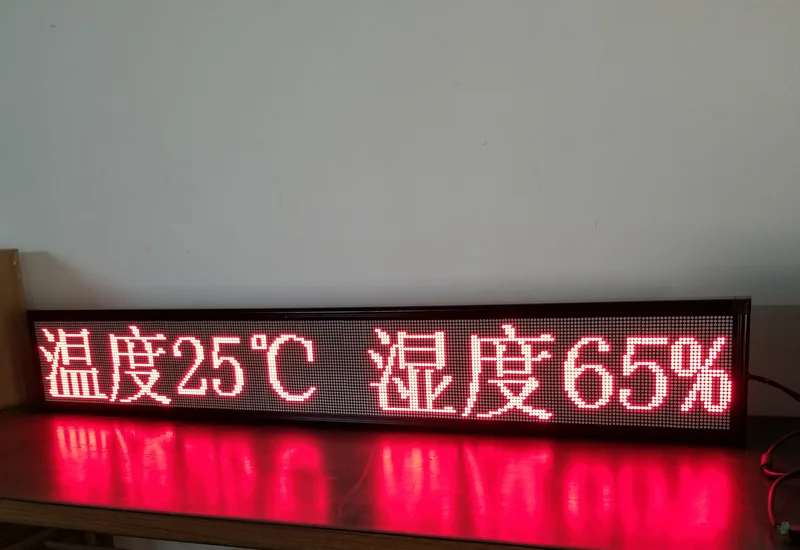

Содержание программы: «температура: % 3d ℃ Влажность: % 3d», тип программы: числовая переменная

Затем значение температуры соответствует значению температуры 0x0010register, соответствующей влажности value0x0011register

Например: необходимо выставить 2 отдельных 3 Бит целое + 2 числа десятичных знаков

Содержание программы: «температура: % 3d.% 02d ℃ Влажность: % 3d.% 02d», тип программы: числовая переменная

Затем Интегральная часть значения температуры соответствует 0x0010register, значение температуры соответствует десятичному регистеру part0x0011. значение влажности соответствует целому регистеру part0x0012. соответствует десятичной части влажности value0x0013. Числовой диапазон должен регулироваться нами.

Например: необходимо показать 8-битное число символов, подписанное длинное целое

Содержание программы: «Общая длина: % 8 лдрис»

Затем общая длина соответствует 0x0010and0x0011a длинное целое число состоит из двух регистров

Например: общая ширина бита должна быть displayed6, после запятой 2, количество бит

Содержание программы: «Общая длина: % 6,2 frice»

Затем общая длина соответствует номеру плавающей точки 0x0010and0x0011a, состоящему из двух регистров

0x0070 ~

0x0098

Только пишите, DisplayASCIIString или китайский символ, необходимо указать инструкцию pass0x10. не допускается использование одной команды регистрации записей. Пространства используются для бит, которые не должны быть displayed0x20replaced

Например: 50 32 2E 33:ASCIIcharacter string, этот пример показывает, что «P2.3»

Если длина отправленного содержимого не превышает длину экрана дисплея, контрольная карта будет отображаться немедленно, в противном случае она будет отображаться в левом режиме переключения. Можно вставить цветовой код в любое положение дисплея, чтобы изменить цвет следующих символов, 0x01(perhaps0x0101) это означает красный, 0x02(perhaps0x0202) он стоит зеленый, 0x03(perhaps0x0303) он стоит желтый, дисплей по умолчанию Желтый

Например: PLCsend out:01 1000 70 00 04 08 38 2E 38 2E 38 2E 38 2E 38 2E29 BE

Будет отображаться: “8.8.8.8”.

Выполнение команды успешно, карта управления в соответствии со стандартомModbusОтвет протокола.
