4Axis CNC NEMA34 stepper motor 8.5N.m(1215oz-in) shaft diameter 12.7/14mm 6.0A and Driver AC18-80V/DC24-110V 2.0-6.0A 256Micro |
Описание товара
4Axis CNC NEMA34 stepper motor 8.5N.m(1215oz-in) shaft diameter 12.7/14mm 6.0A motor length 118mm and Driver JB860C AC18-80V/DC24-110V 2.0-6.0A 256Micro
If you need 3D model of the motor, please give us your email address and we will email you it.

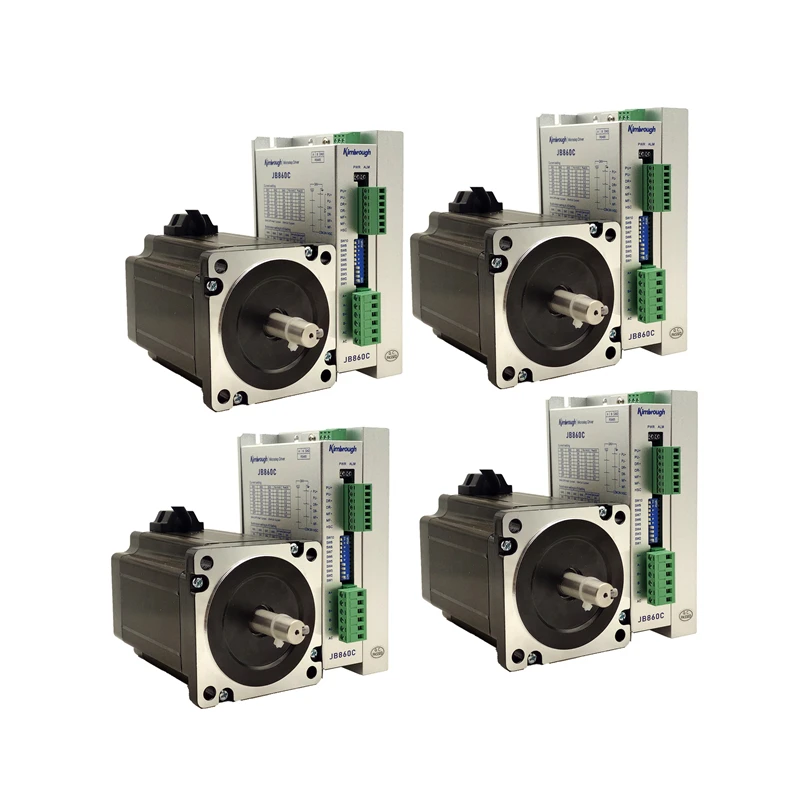

This item includes :
4 PCS NEMA34 stepper motor 86HS118A46013/86HS118A46014 single shaft 12.7/14mm 8.5N.m(1215oz-in) 6.0A 118mm
4 PCS stepper motor driver JB860C 2.0-6.0A AC18-80V/DC24-110V 256Microsteps

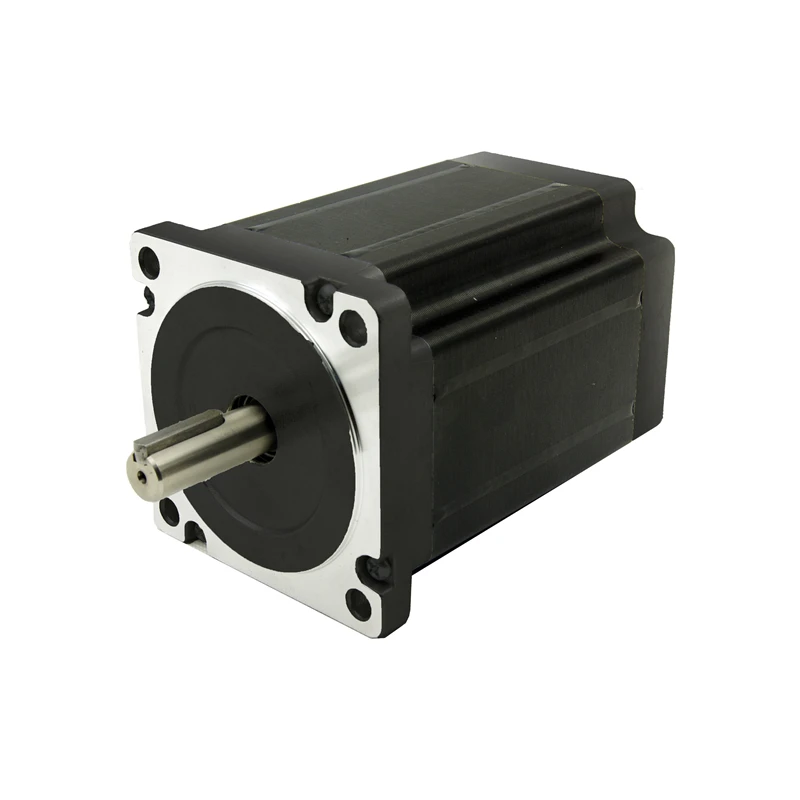

1 Stepper motor
General specifications
Step Angle Accuracy: 5%
Temperature rise: 80°c Max
Ambient temperature: -20°c~+50°c
Insulation resistance: 100MΩ Min 500VDC
Dielectric strength: 500V AC 1minute
Shaft Radial Play: 0.02mm Max(450g-load)
Shaft Axial Play: 0.08mm Max(450g-load)
Specifications:
Model
Step Angle (°)
Length (L:mm)
Holding Torque (N.m)
Current (A/Phase)
Resistance (Ω)
Inductance (mH)
Rotor inertia (g.cm2)
Shaft diameter (D:mm)
Weight (kg)
Leads
Matched
driver
86HS65A44209
1.8
65
3.3
4.2
1.4
3.9
1000
9.5
1.7
4
JB860C
86HS65A44213
65
3.3
4.2
1.4
3.9
1000
12.7
1.7
86HS65A44214
65
3.3
4.2
1.4
3.9
1000
14
1.7
86HS80A46013
80
4.5
6.0
0.8
3.4
1400
12.7
2.3
86HS80A46014
80
4.5
6.0
0.8
3.4
1400
14
2.3
86HS118A46013
118
8.5
6.0
1.2
6.0
2700
12.7
3.8
86HS118A46014
118
8.5
6.0
1.2
6.0
2700
14
3.8
86HS156A46013
156
12
6.0
1.25
8.0
4000
12.7
5.4
86HS156A46014
156
12
6.0
1.25
8.0
4000
14
5.4
The above are only representative products, we can design according to customers’ requirements

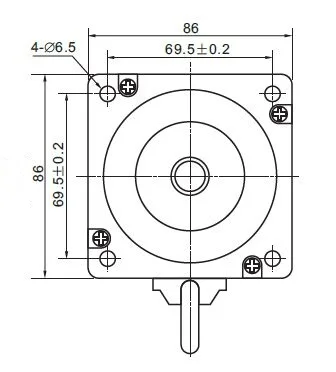

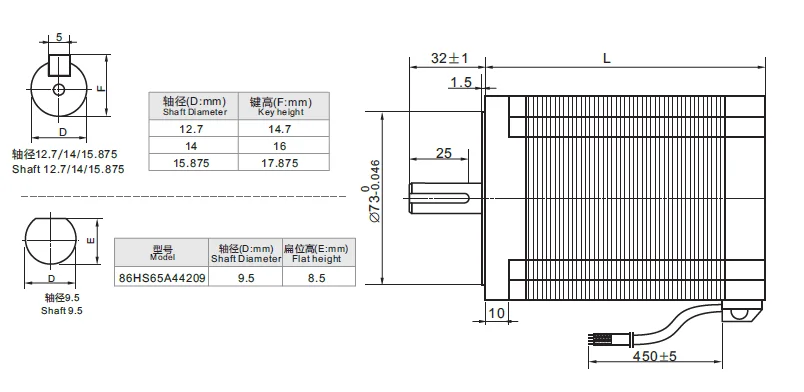

Dimension: unit=mm

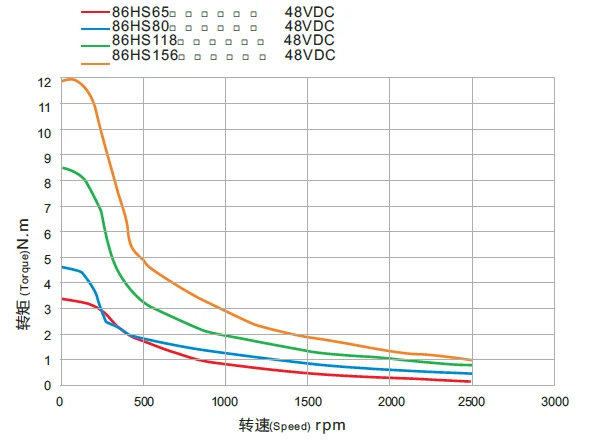

Frequency-torque characteristics
Wiring Diagram
Installation precaution
When installing the motor, be sure to fix the position by using the front end cover of motor, and pay attention to the tolerance, strictly guarantee the concentricity of the motor shaft and the load.
2 Stepper motor driver

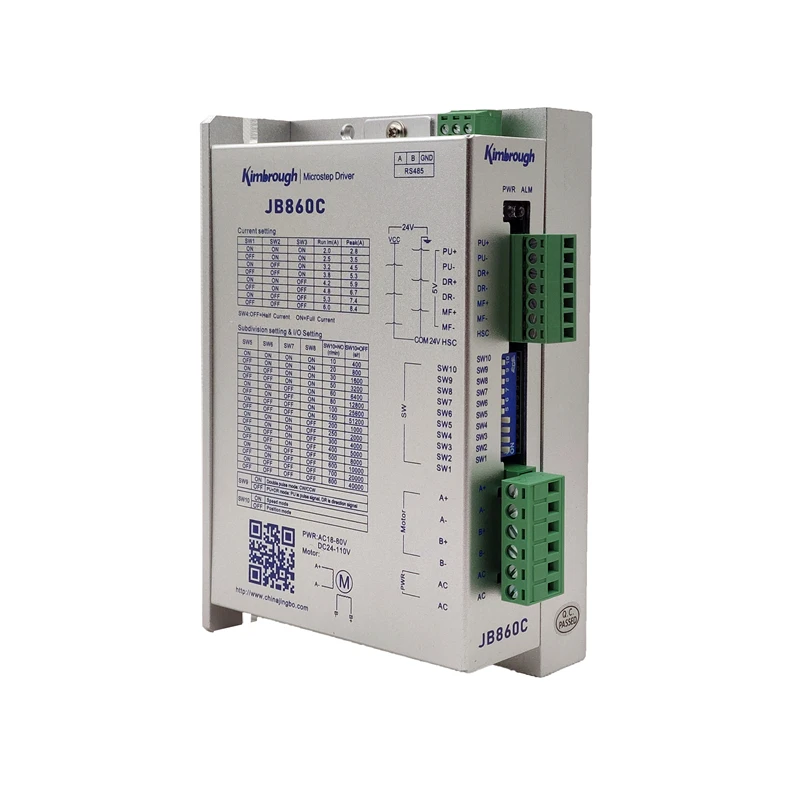

Stepper motor driver JB860C 2.0-6.0A AC18-80V/DC24-110V 256Microsteps
Features
With 16 channels of microstep, the maximum is up to 51200 pulse/R
Upmost response frequency amounts to 200KHz
When the pulse stops over 1.5s, the phase current is automatically halved
Driving current is continuously adjustable from 2.0A/phase to 6.0A/phase through 8 channels
Voltage range: AC18-80V(DC24-110V)
It can connect +5V - +28V, when it is over +5V, please connect the COM24V terminal
Position control mode and speed control mode are optional
Suitable for 57-110mm series 4/6/8 leads 2phase stepper motor whose current is below 6A

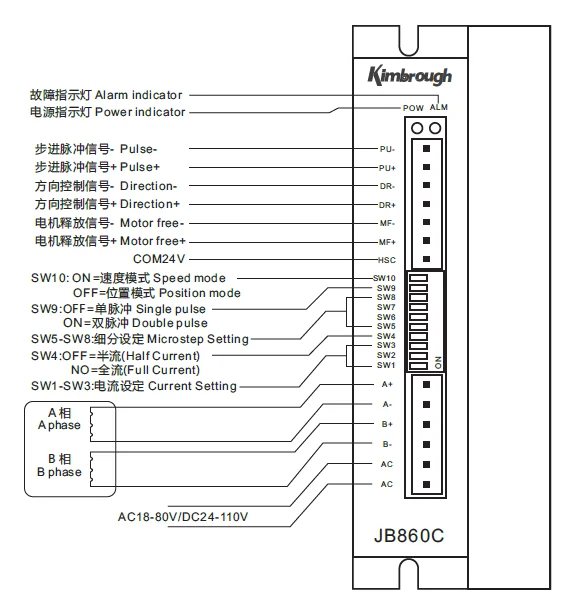

Wiring example
Dimension Unit:mm
Current setting
The working current of the driver is set by SW1-SW3 terminal, the operating current is the normal output current(The current value is an effective value
Current (A)
2.0
2.5
3.2
3.8
4.2
4.8
5.3
6.0
SW1
ON
OFF
ON
OFF
ON
OFF
ON
OFF
SW2
ON
ON
OFF
OFF
ON
ON
OFF
OFF
SW3
ON
ON
ON
ON
OFF
OFF
OFF
OFF
SW4
Used to set Half current/Full current: OFF=Half Current ON=Full current
Microstep setting
The position mode microstep setting and the speed mode speed value are set by the SW5-SW8 terminals with the following 16 channels. The SW4is for function setting.
Pulse/R
400
800
1600
3200
6400
12800
25600
51200
Speed value(rpm)
10
20
30
50
60
80
100
150
SW5
ON
OFF
ON
OFF
ON
OFF
ON
OFF
SW6
ON
ON
OFF
OFF
ON
ON
OFF
OFF
SW7
ON
ON
ON
ON
OFF
OFF
OFF
OFF
SW8
ON
ON
ON
ON
ON
ON
ON
ON
Pulse/R
1000
2000
4000
5000
8000
10000
20000
40000
Speed value(rpm)
200
250
300
400
500
600
700
800
SW5
ON
OFF
ON
OFF
ON
OFF
ON
OFF
SW6
ON
ON
OFF
OFF
ON
ON
OFF
OFF
SW7
ON
ON
ON
ON
OFF
OFF
OFF
OFF
SW8
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
SW9
ON, Double pulse: PU is Clockwise pulse signal, DR is counterclockwise pulse signal
OFF, single pulse: PU is step pulse signal, DR is direction signal
SW10
ON= Speed mode
OFF= Position mode
Note: The microstepsand speed valuecan be customized according to customers’ requirement.
Terminal function
Mark
Function
Notes
PU+
Step pulse signal+
It can connect +5V - +28V,when it is over +5V, please connect the COM24V terminal.
PU-
SW9=OFF, PU is pulse signal
Effects on falling edge, the motor goes one step as the pulse input change from “high” to “low”. Input resistance is 220Ω. Requirement: low voltage:0-0.5V, high voltage:4-5V, pulse width >2.5μs
SW9=ON, PU is clockwise pulse signal
DR+
Direction control signal+
It can connect +5V - +28V,when it is over +5V, please connect the COM24V terminal.
DR-
SW9=OFF, DR is direction control signal
Change motor’s direction of rotation. Input resistance is 220Ω.Requirement: low voltage:0-0.5V, high voltage:4-5V, pulse width >2.5μs
SW9=ON, DR is counterclockwise pulse signal
MF+
Motor Free signal+
It can connect +5V - +28V,when it is over +5V, please connect the COM24V terminal.
MF-
Motor Free signal-
Once effects, it will cut off the motor current, the driver stops working and sets the motor free
COM24V
HSC
24V signal common
COM24V is the 24V common cathode and common anode input terminal.
AC
Power
AC18-80V(DC24-110V)
AC
Power
A+
Connect to the motor
A-
B+
B-
5V signal connection
24V signal connection
! Caution
1.The input voltage can not exceed AC80V(DC110V) .
2.Input control signal ranges from +5V to +28V,when it is over +5V, please connect the COM24V terminal..
3.The input pulse signal effects on falling edge
4.ALM lights and the driver stops working when the driver temperature is over 80℃. Until the temperature falls to 50℃, it will restart to work after powered-up. The heat sink is needed when overheat occurs
5.ALM lights if it is short circuit, please check motor leads and eliminate other short faults, and then repower up to restore
6.ALM lights if the motor does not connect well with the driver, please check motor leads and repower up to restore
