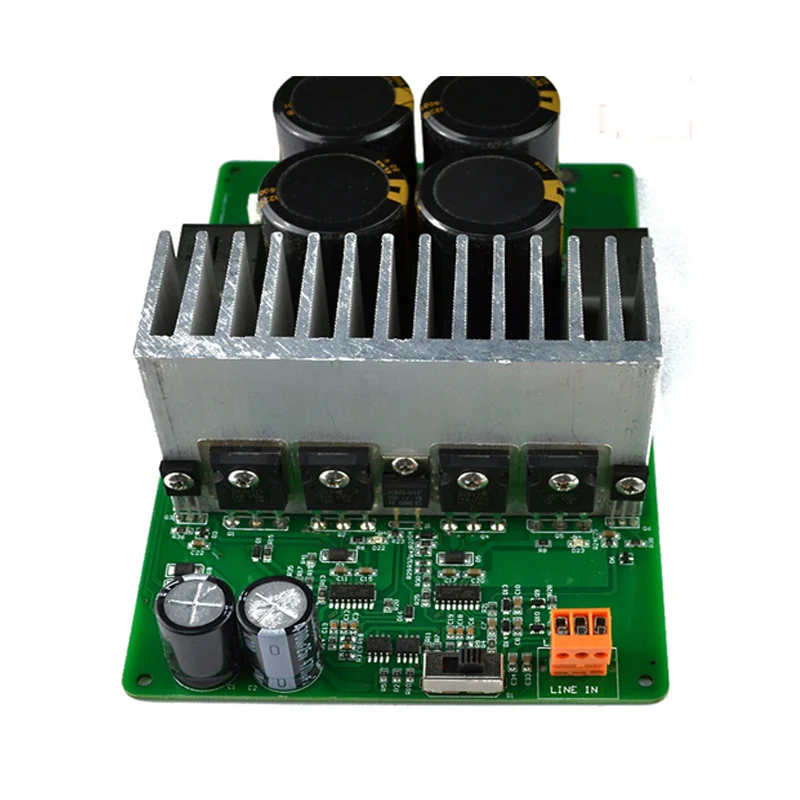

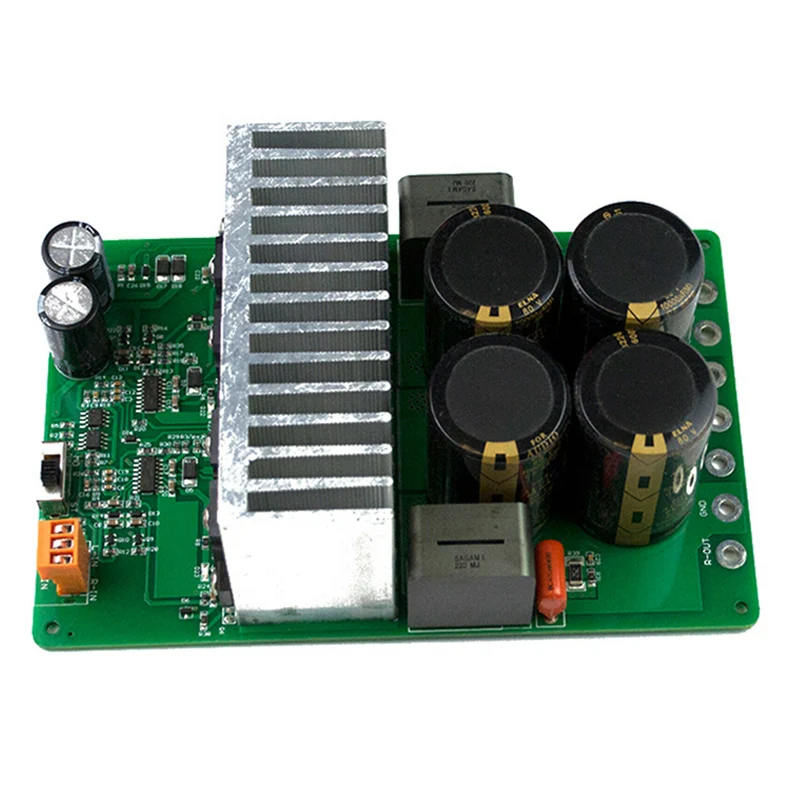

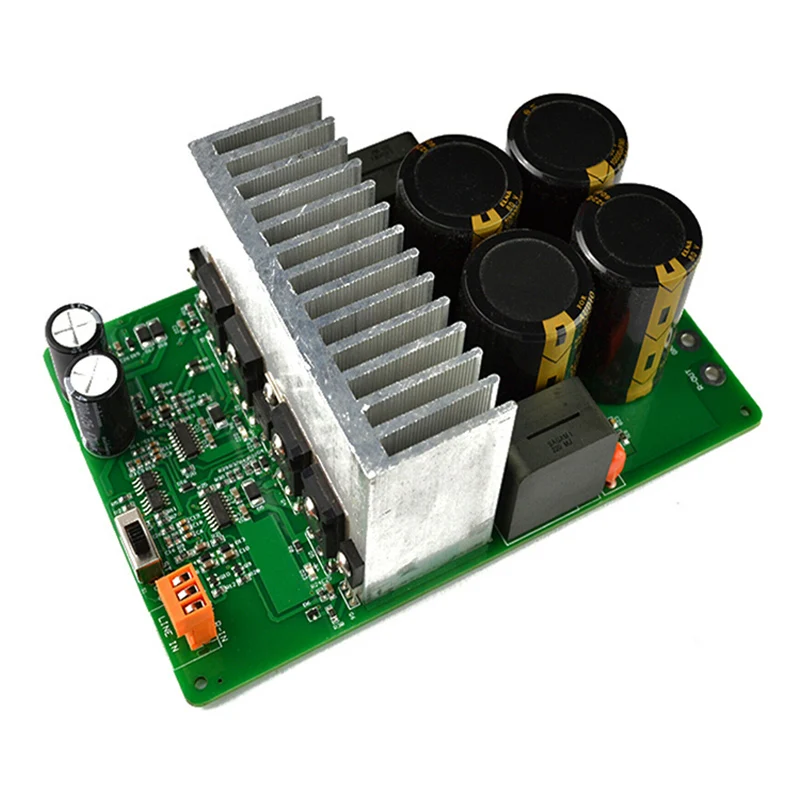

IRAUD2000 HIFI Stage IRS2092 2000 Вт класс D цифровой усилитель высокой мощности плата AM |

IRAUD2000 HIFI Stage IRS2092 2000 Вт класс D цифровой усилитель высокой мощности плата AM |

Технические параметры:

Напряжение источника питания: ± 33-80 в (требуется дополнительный источник питания 6-12 В переменного тока)

Максимальная выходная мощность: (максимальная выходная мощность, когда источник питания постоянного тока ± 80 в, искажение <0.1%)

Двухканальный режим: 350 Вт/8x2 X2, 700 Вт/4x2 X2, (источник питания постоянного тока ± 62 в, рассеивание тепла при помощи вентилятора) 900 Вт/2ΩX2.

Режим моста: (моно) 1200 Вт/8 Ом, 2000 Вт/4 Ом (± 70 В постоянного тока).

Напряжение коэффициент усиления: 33 раза (перевернутый усиления) Вход Чувствительность: 1,6 V (эффективное значение)

Входное сопротивление: 20 кОм Частотная характеристика: 0-50 кГц ± 1 дБ

Остаточное напряжение шума: 200 УФ Динамический диапазон: >100 дБ

Защита от перегрева значение: 85 °C Защита от перенапряжения значение: ± 81 в

Эффективность: эффективность отличается от различной выходной мощности, а эффективность особенно высока при высокой мощности, достигая более 90% при 300 Вт выходной мощности.

Способ подключения:

Подключение к питанию: AUD2000 требует двух комплектов входного напряжения, один набор-основной источник питания, один набор дополнительного источника питания, основной вход питания-± напряжение постоянного тока, максимальное напряжение постоянного тока ± 80 в, Рекомендуемое напряжение менее ± 75 в, одиночное напряжение постоянного тока не подходит, Переменный ток для напряжения, требуется внешний мост выпрямителя или плата питания выпрямителя. Вспомогательный вход питания 6-12 В, может быть переменным одиночным напряжением или двойным напряжением переменного тока, с фильтром выпрямителя на плате, если Двойной источник питания переменного тока, он может быть непосредственно подключен в соответствии с порядком линии, если переменное напряжение одиночное, вам нужно подключить 1, 3 провода вместе, Два провода со средним заземлением напрямую соединены с одним источником питания переменного тока. Если напряжение постоянного тока требует ± напряжения, его необходимо различать между положительным и отрицательным. На доске есть отметка. Не подключайте его неправильно. Напряжение постоянного тока не подходит.

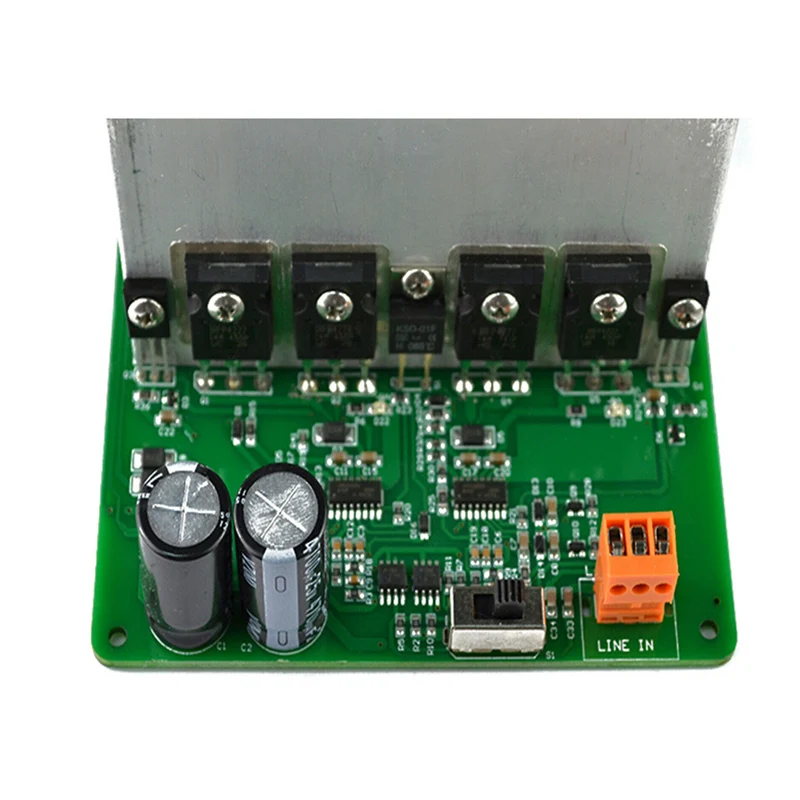

Входное соединение сигнала: сигнал может быть введен в левый и правый канал стерео аудио сигналов, отмечен на плате, L Представляет левый, R представляет правый, в представляет вход, А Середина-заземляющий провод, подключите два канала к земле. В то же время переключитесь в положение ST. Вы также можете связать моно вход. При соединении моно входного сигнала Подключите входной сигнал к LIN и земле, оставьте RIN пустым и измените переключатель на положение MO.

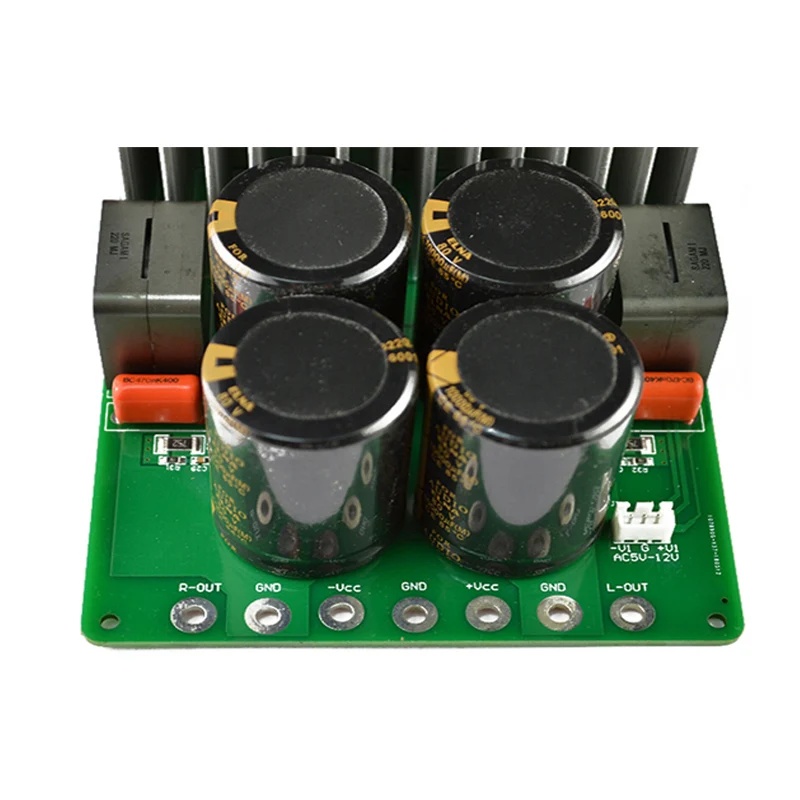

Выходное соединение сигнала: когда двухканальный стерео выход, два динамика соответственно подключены к R-OUT GND и L-OUT GND, когда мост подключен к моно выходу, динамики подключаются к обеим концам R-OUT и L-OUT. Если вы не понимаете, пожалуйста, отправьте нам сообщение!

Посылка: 1 шт. HIFI Stage IRS2092 2000 Вт Класс D высокомощный цифровой усилитель
