Устройство управления зарядным устройством для солнечных батарей CD60L DC 6-60 в

Устройство управления зарядным устройством для солнечных батарей CD60L DC 6-60 в

CD60L блок управления зарядным устройством на солнечной батарее, 6-60 В постоянного тока, модуль управления зарядным разрядным напряжением, Защитная панель

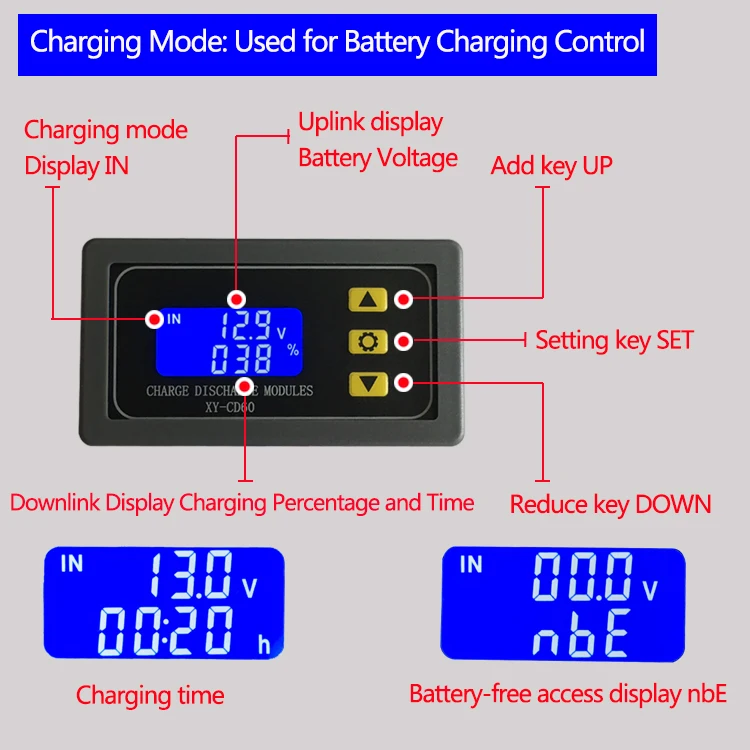

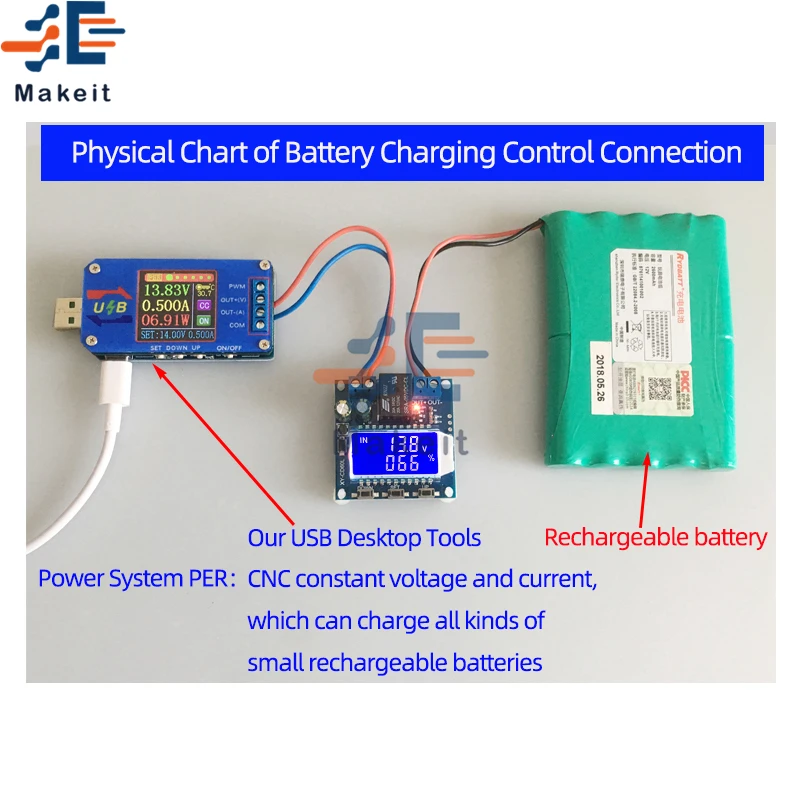

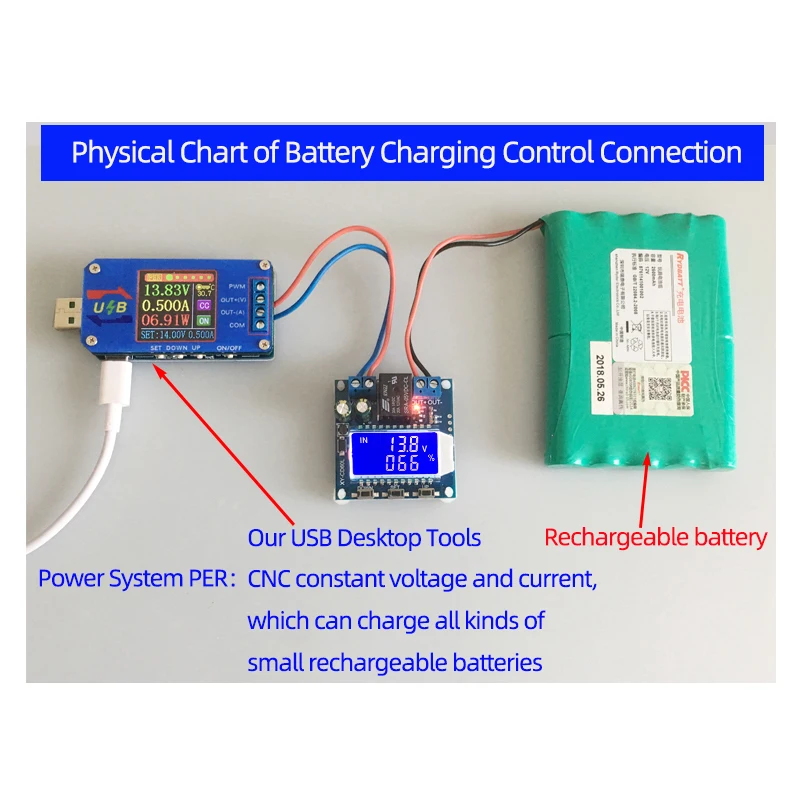

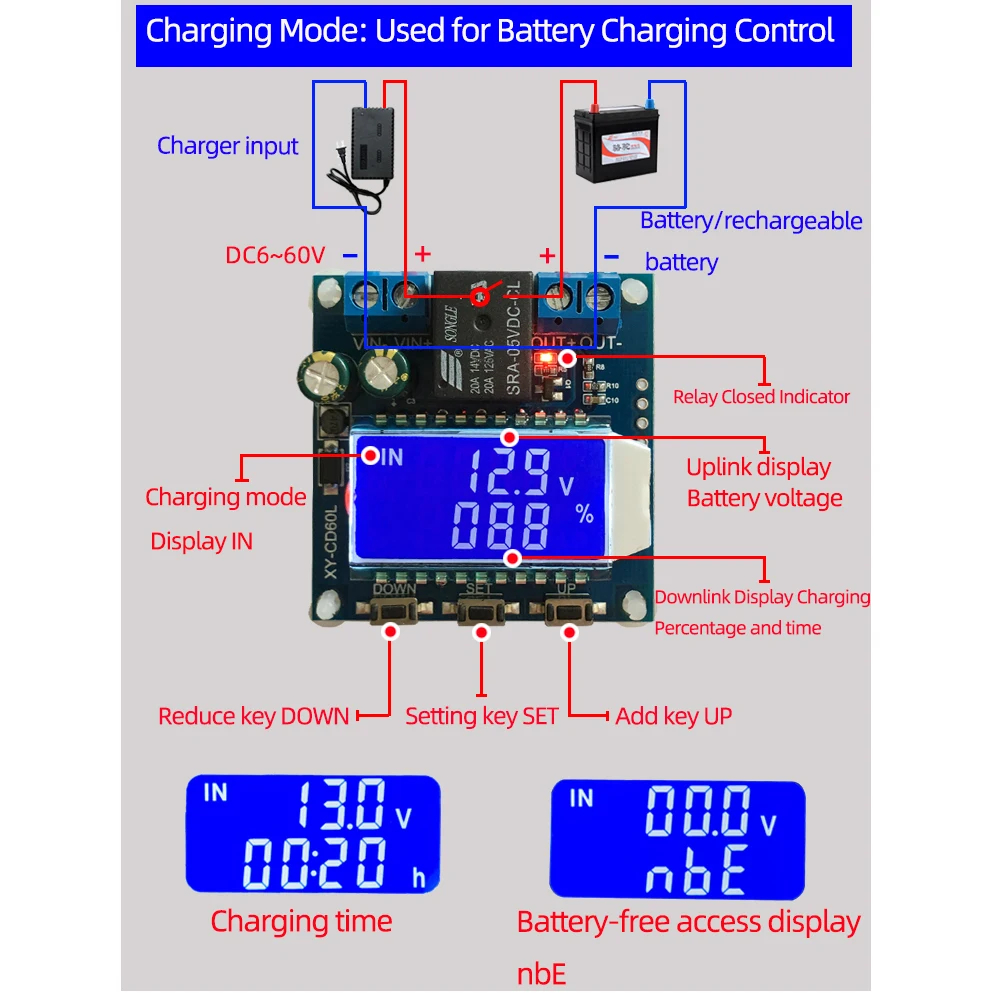

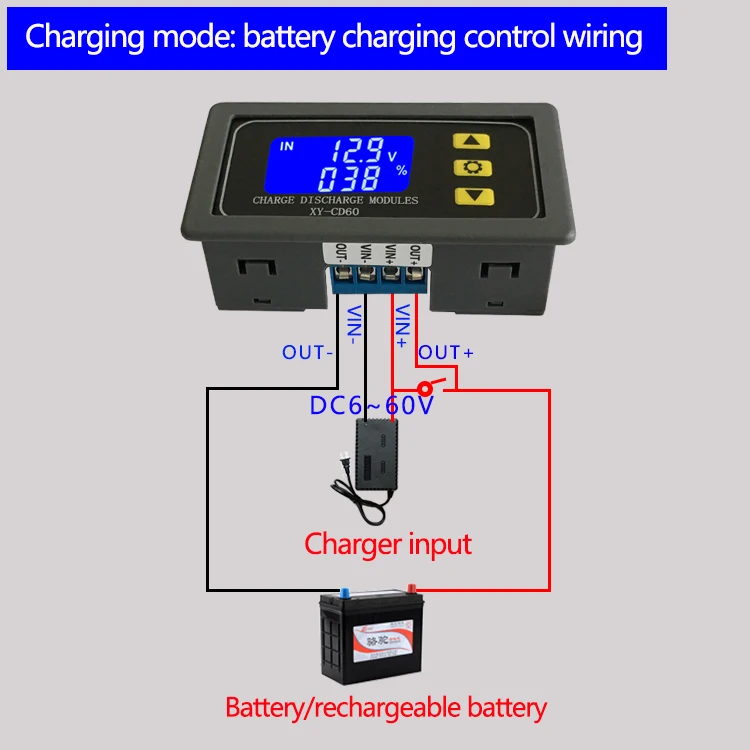

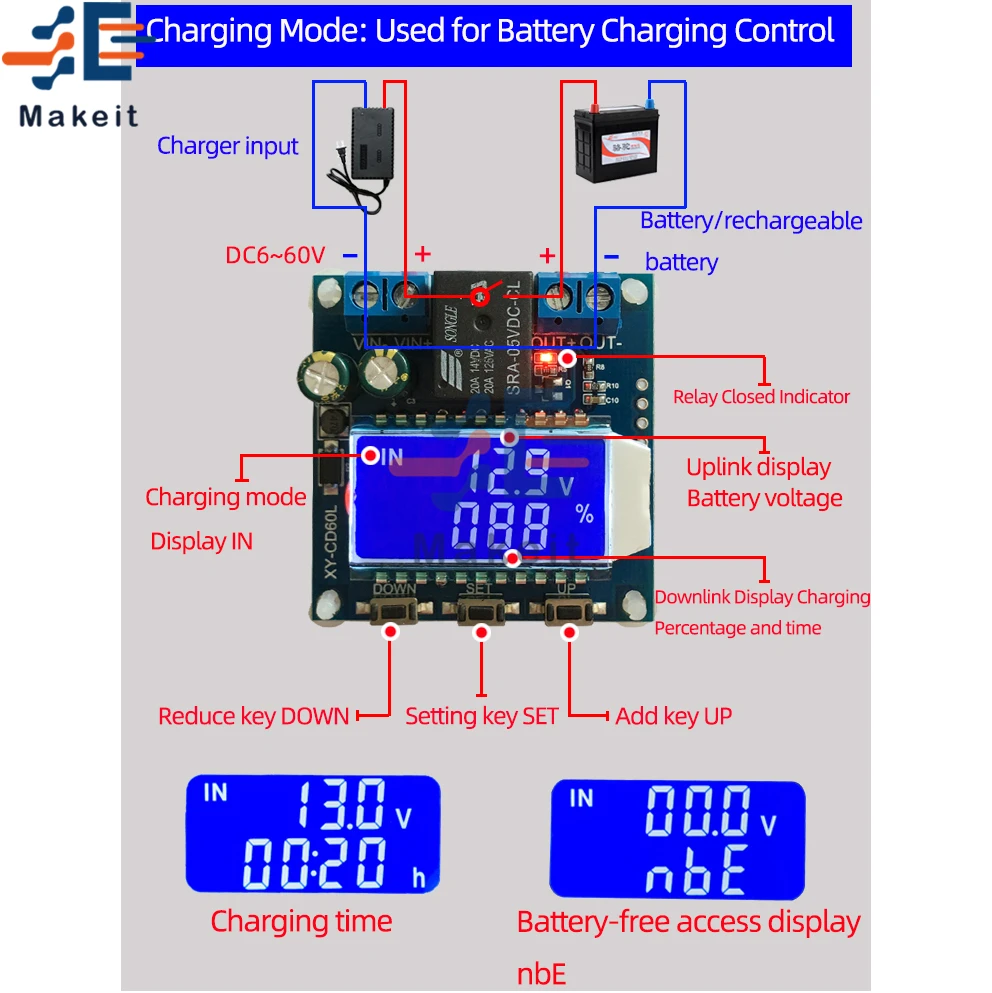

Режим зарядки: в

Установив верхний предел напряжения вверх и нижний предел напряжения dn; Когда напряжение батареи ≤ нижний предел напряжения dn, реле включено, и зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи ≥ верхний предел напряжения вверх, Реле отключено для завершения автоматической зарядки; Реле включено, мигает, указывая, что оно заряжается.

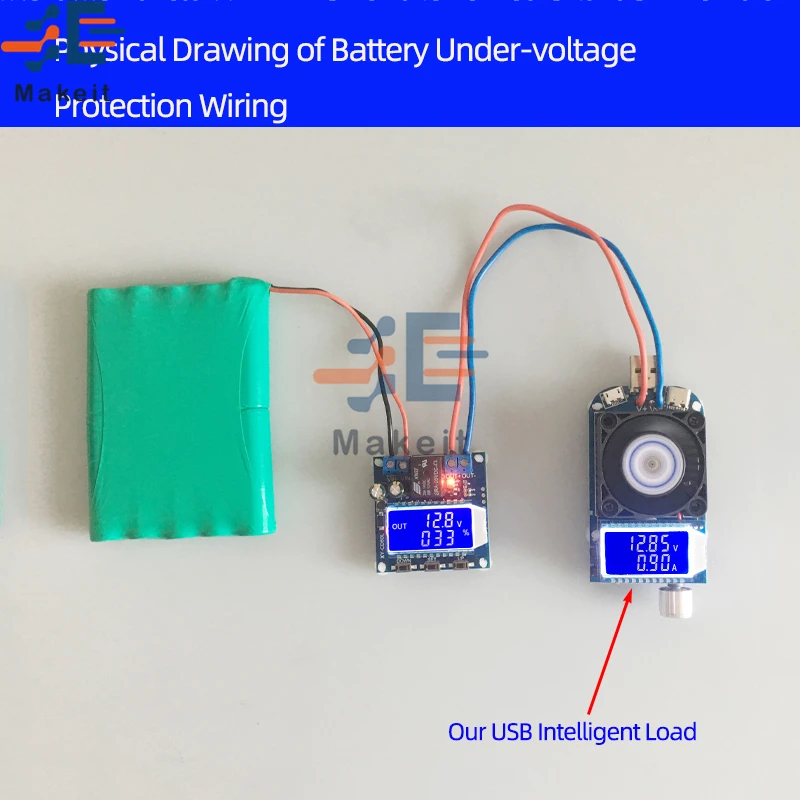

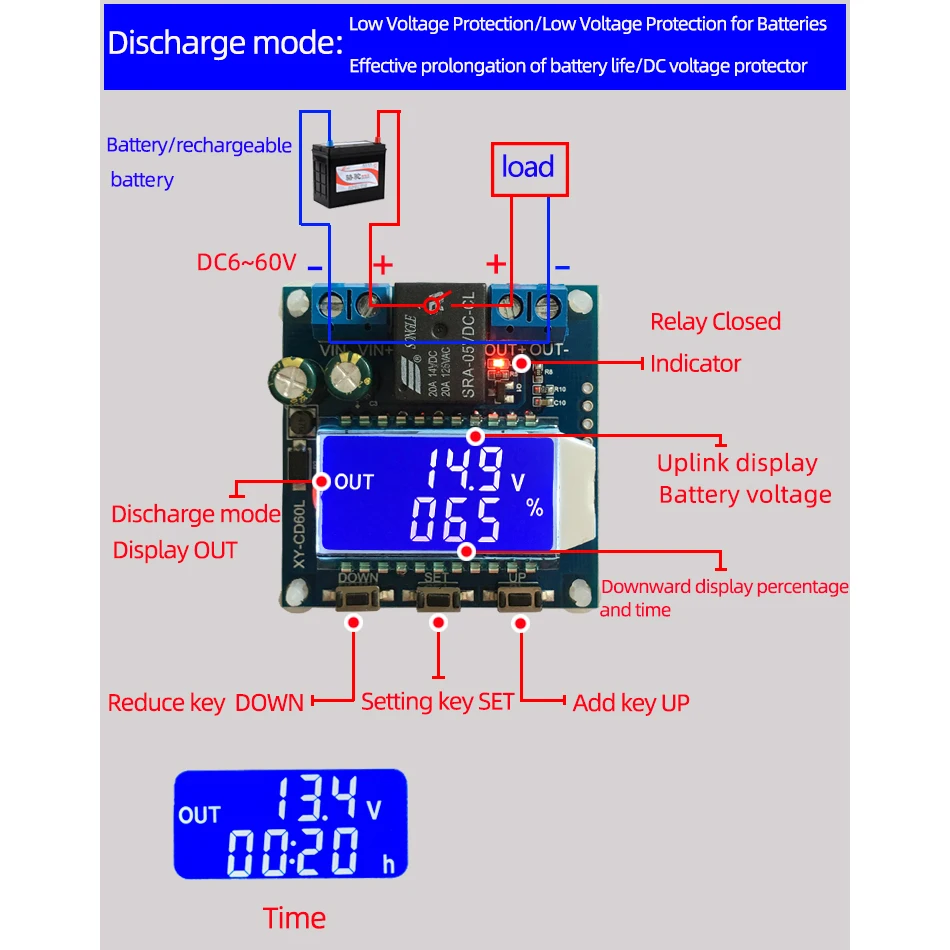

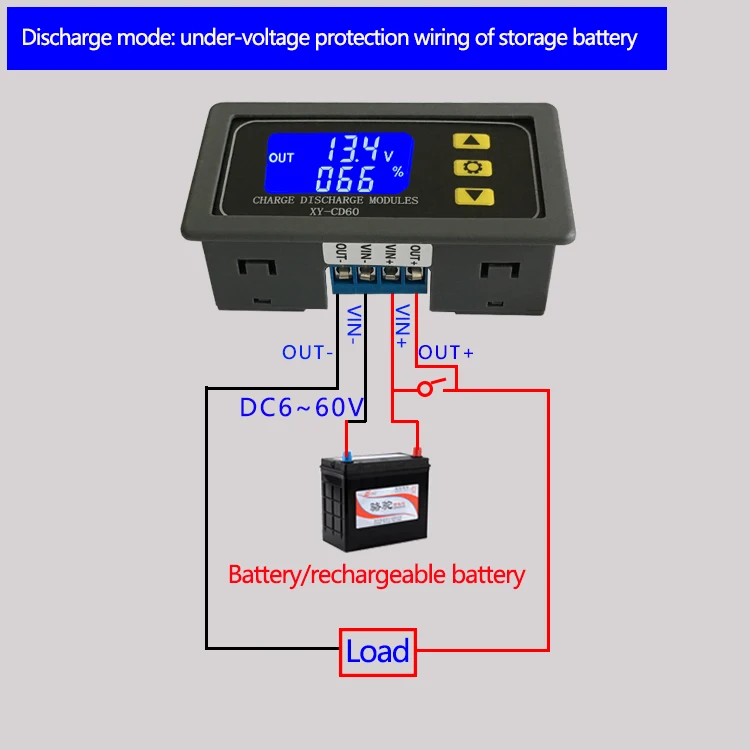

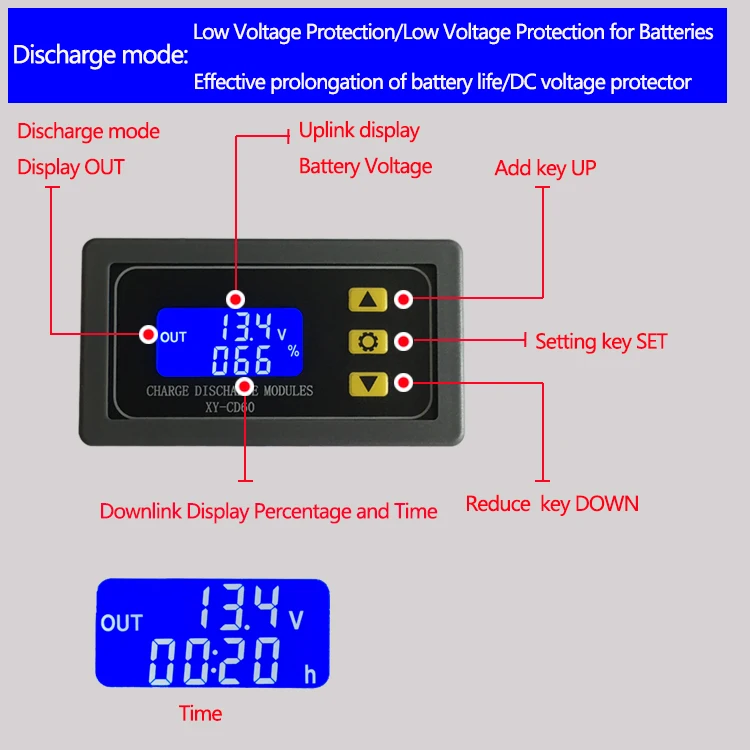

Режим разрядки: выход

Установив верхний предел напряжения вверх и нижний предел напряжения dn; Когда напряжение батареи ≥ верхний предел напряжения вверх, реле включено и начинает разрядку; когда напряжение батареи ≤ нижний предел напряжения dn, реле отключено для завершения функции автоматического разряда; Реле включается и выключается, указывает на то, что оно разряжается.

Примечание: Этот продукт является простым контроллером напряжения, который использует реле для включения и выключения выхода. Он функционирует только как переключатель и не может быть преобразован.

Описание функции:

1. Расчет процентного напряжения: Напряжение батареи/(верхний предел напряжения-нижний предел напряжения)

2. Ключевая функция:

Кнопка вверх: короткое нажатие для переключения отображения % и времени, длительное нажатие в течение 5 секунд для переключения режима, режим зарядки: IN, режим разрядки: OUT

Кнопка набора: короткое нажатие для просмотра установленных параметров; Длинное нажатие кнопки настройки для ввода интерфейса настройки параметров, настройка: верхний предел напряжения, dn: нижний предел напряжения, OP: время проводимости, dOP: время задержки проводимости (0-999 секунд), есть FOP в режиме разрядки: Время принудительной проводимости (0-10 секунд)

Кнопка Вниз: короткое нажатие, чтобы выключить/включить реле (функция аварийной остановки), ЖК-дисплей будет отображаться, и реле будет отключено

Нажмите кнопку вниз, чтобы задать статус ЖК-подсветки. L-P: выключено, подсветка всегда включена: подсветка автоматически выключается через 5-10 минут; Любой ключ для пробуждения после выхода.

3. Настройка параметров

А. Нажмите клавишу SET, чтобы войти в интерфейс настройки параметров;

B. После ввода интерфейса настройки параметров нажмите клавишу SET, чтобы переключить заданные параметры;

C. После выбора параметра, вы можете установить его через кнопку вверх/вниз и поддерживать короткое нажатие и длительное нажатие;

D. Если вы хотите задать другие параметры, повторите шаги b) и c);

Е. После того, как все параметры будут завершены, нажмите кнопку SET для выхода и сохранения;

3,1 функция управления временем зарядки/разрядки

Когда параметр заданного времени OP не равен нулю, начните контроль времени зарядки/разрядки; Когда реле включено и открывается для зарядки/разрядки, начните синхронизацию; когда время завершено, реле автоматически отключено для завершения процесса зарядки/разрядки; Если время завершено, зарядка в режиме, Напряжение обнаружения <нижний предел напряжения dn или в режиме разрядки, напряжение обнаружения> верхний предел напряжения вверх, функция контроля времени зарядки автоматически отключена, и мигающий дисплей H:ER напоминает пользователю, что настройка параметров времени является необоснованной; Нажмите любую клавишу, чтобы остановить мигание;

Когда контроль времени зарядки/разрядки не включен, продукт будет записывать Полное время один раз. При входе в интерфейс отображения времени время зарядки мигает; Он будет очищен, когда он выходит из интерфейса отображения времени или в следующий раз зарядка включена (реле включено);

3,2 автоматическое определение параметров:

После установки параметров и выхода, если нижний предел напряжения dn ≥ верхний предел напряжения вверх, система будет мигать «ERR» в качестве напоминания;

3,3 функция задержки проводимости dOP (0 ~ 999 секунд):

Интервал между зарядкой/разрядкой один раз и включением снова;

3,4 время запуска при разрядке (0 ~ 10S):

После того, как условия проводимости реле выполнены, реле должно проводить (0 ~ 10S), и напряжение батареи обнаруживается снова; Эта функция в основном для функции разряда, И некоторые испытательные нагрузки будут мгновенно снижены до нижнего предельного напряжения в момент проводимости, Причиной ложного запуска реле является отключение и нормальный процесс разряда не может быть осуществлен;

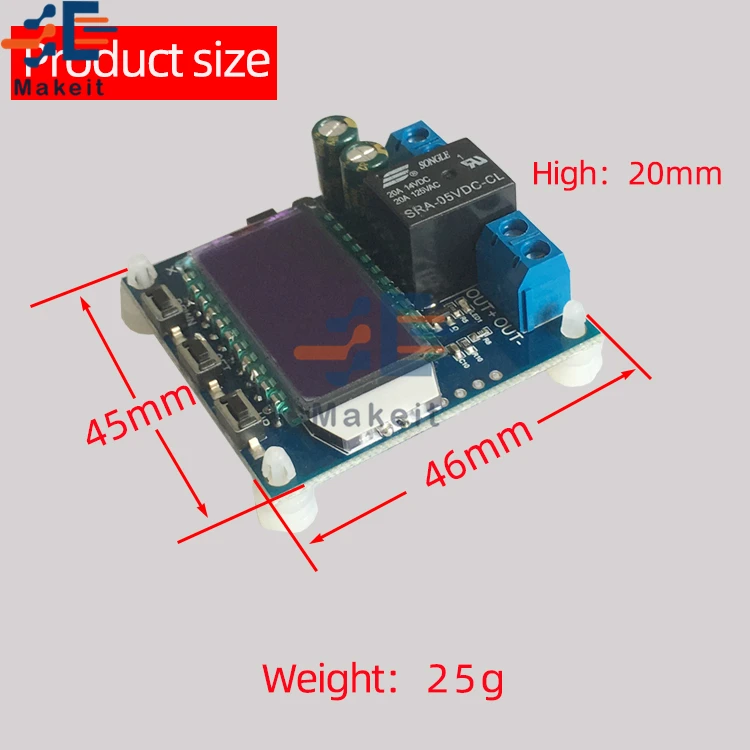

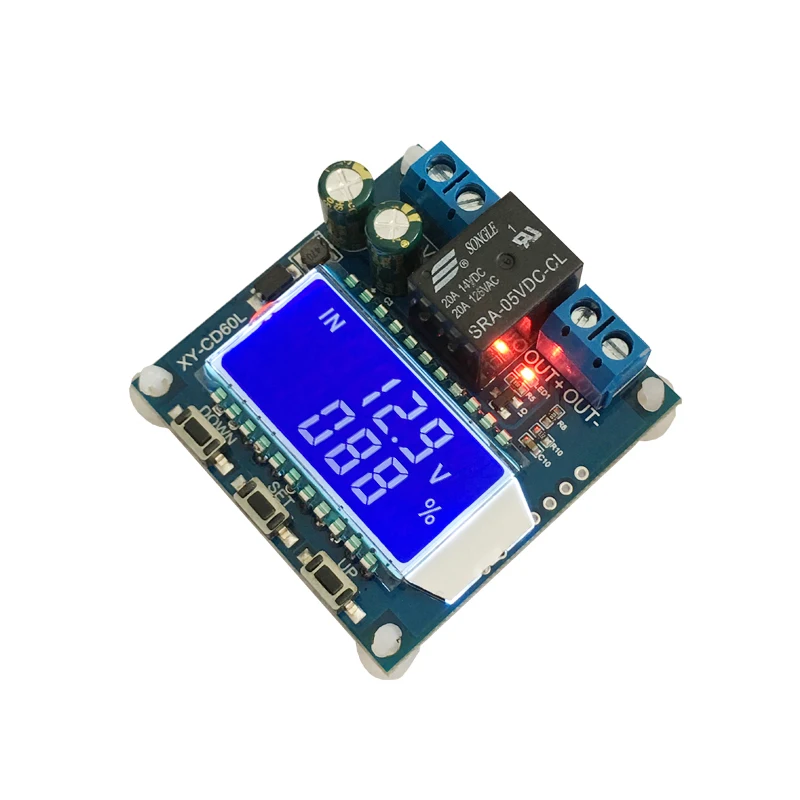

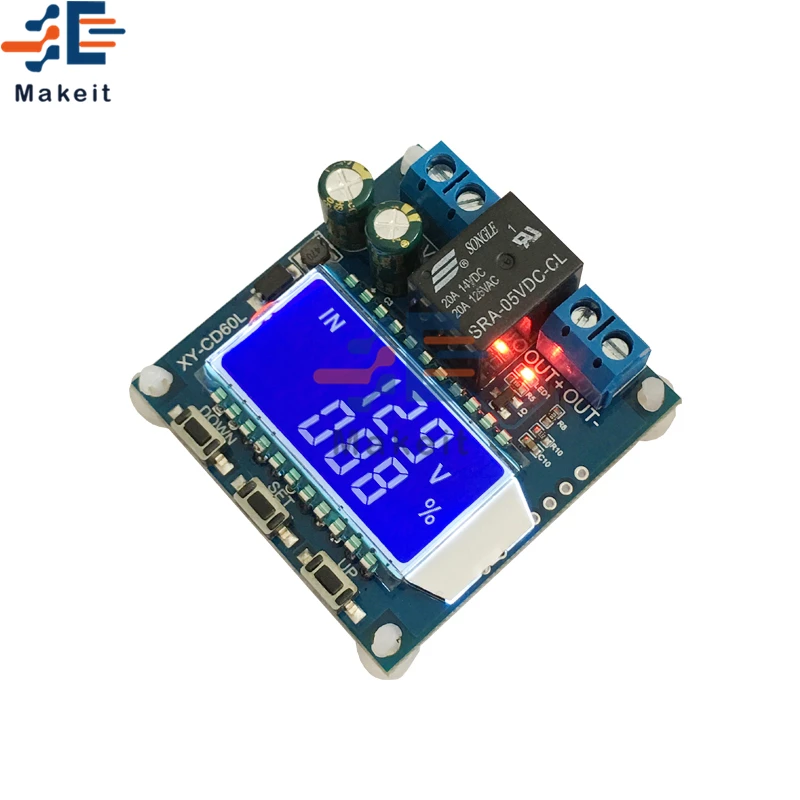

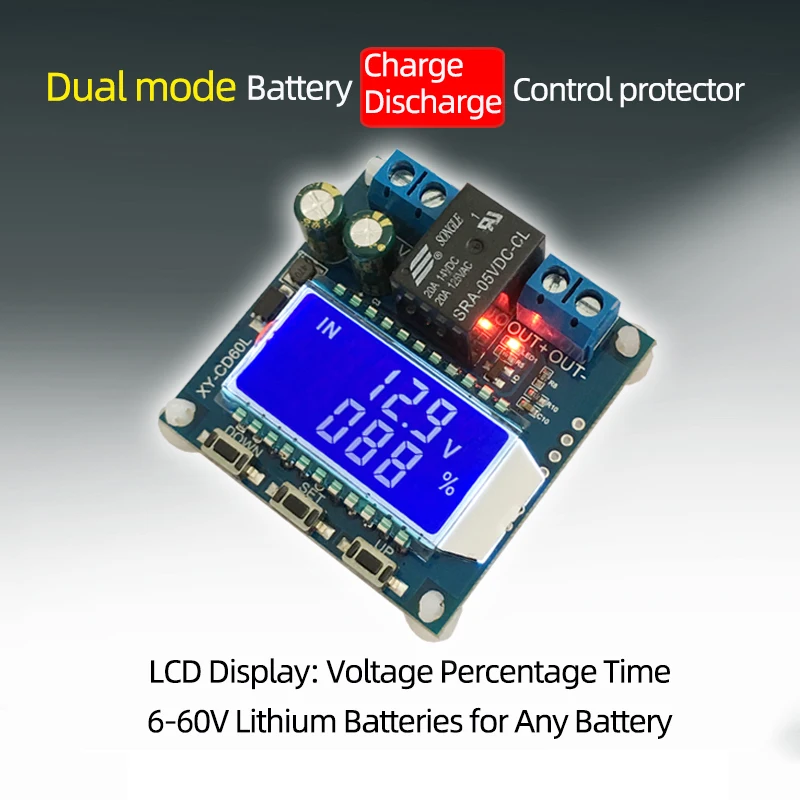

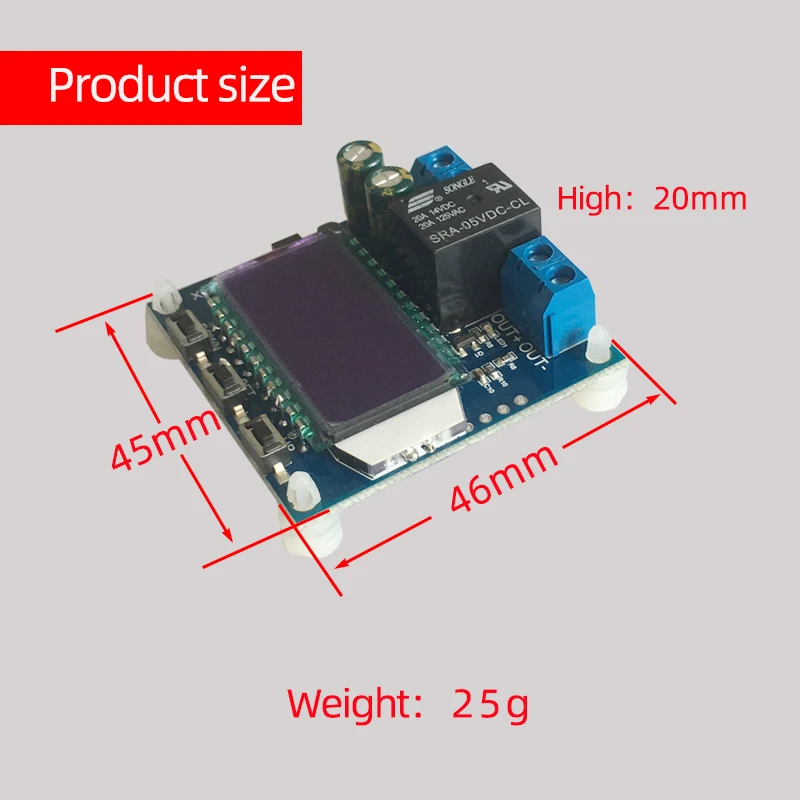

CD60L

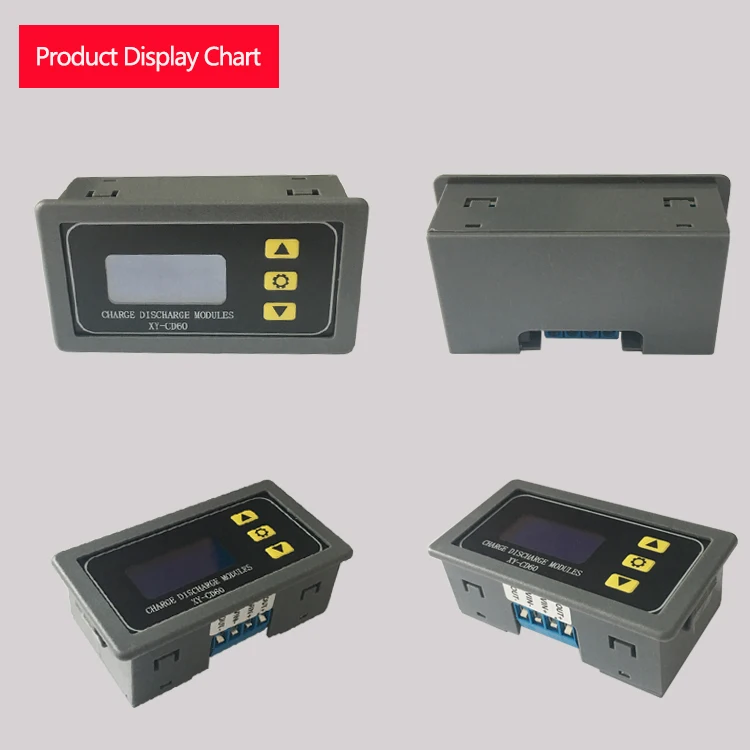

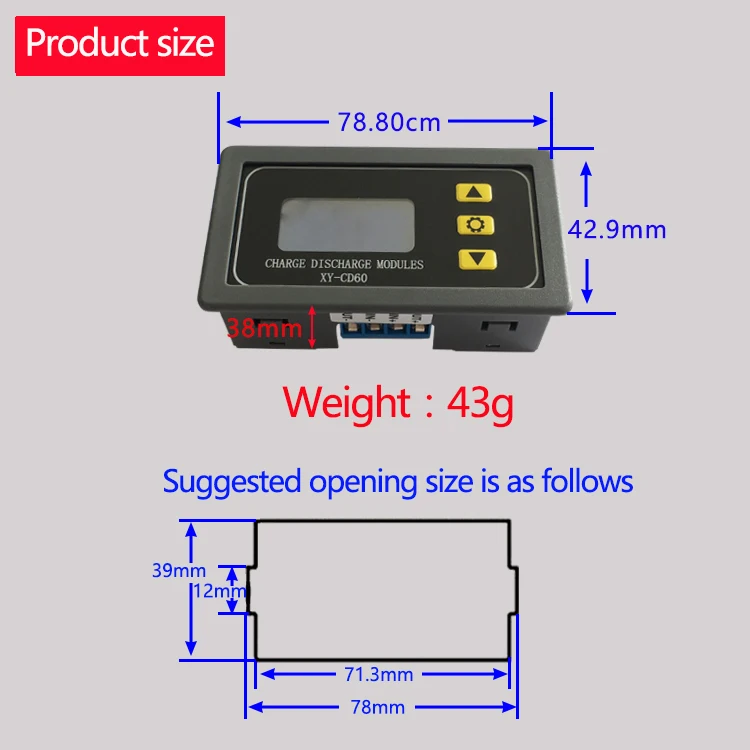

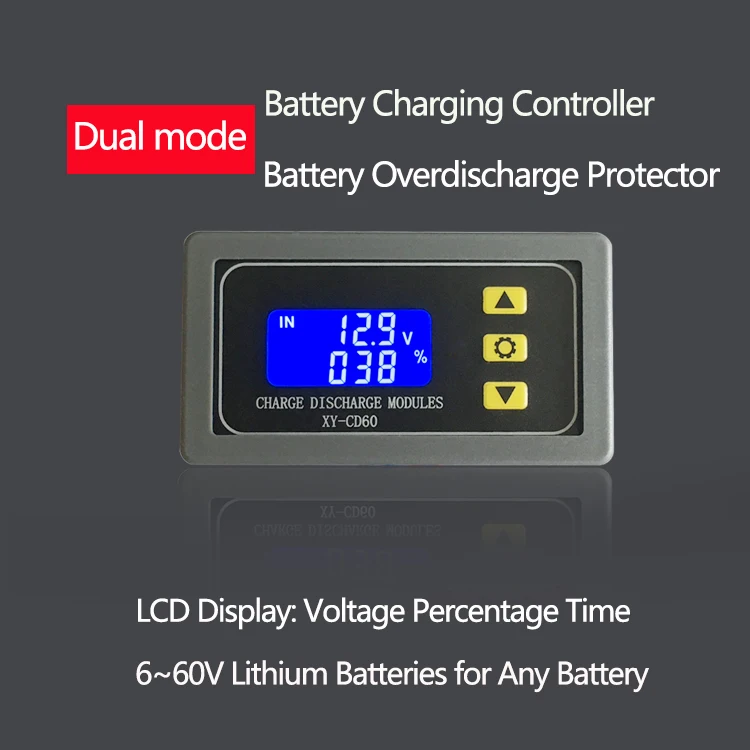

CD60 с корпусом
