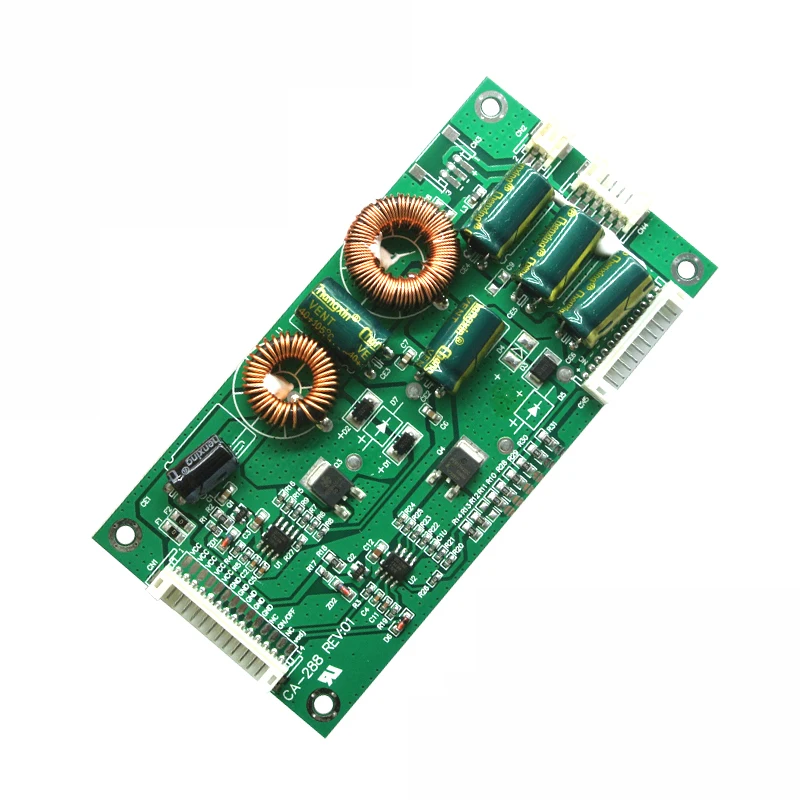

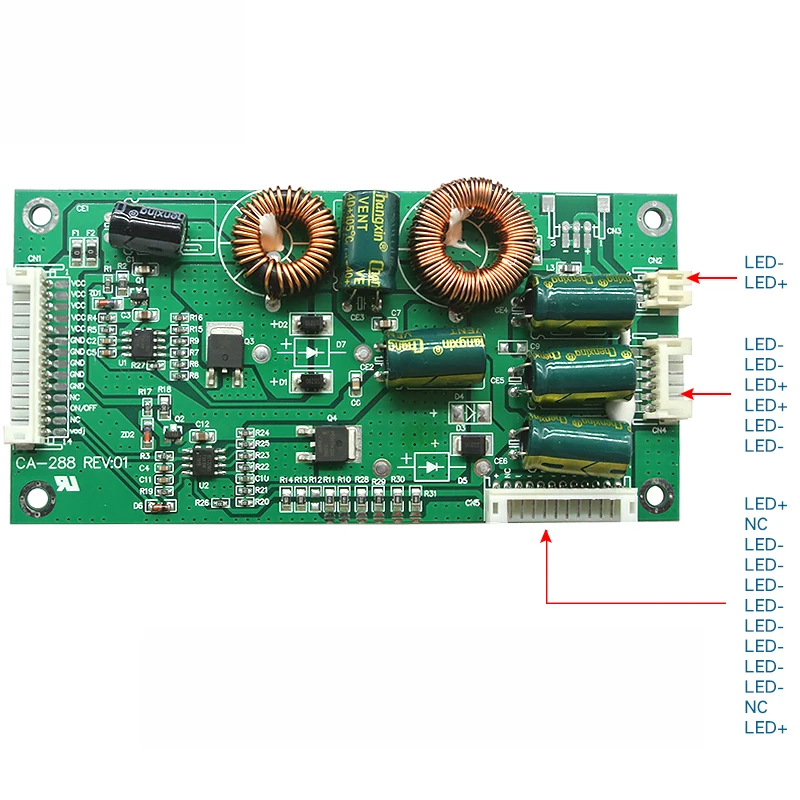

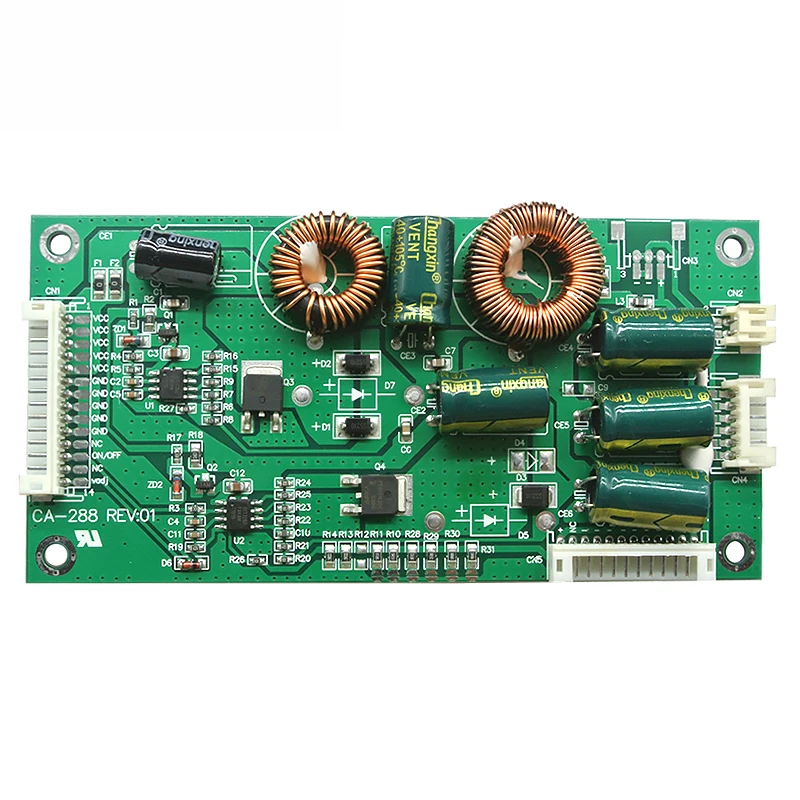

CA-288 универсальная плата драйвера для подсветки телевизора с ЖК-дисплеем

CA-288 универсальная плата драйвера для подсветки телевизора с ЖК-дисплеем

Вин: 19-45 В постоянного тока
Выход: 60-165 В Автоматическая адаптация
Выход постоянного тока: 200 мА
Ток может быть скорректирован в соответствии с фактическими потребностями

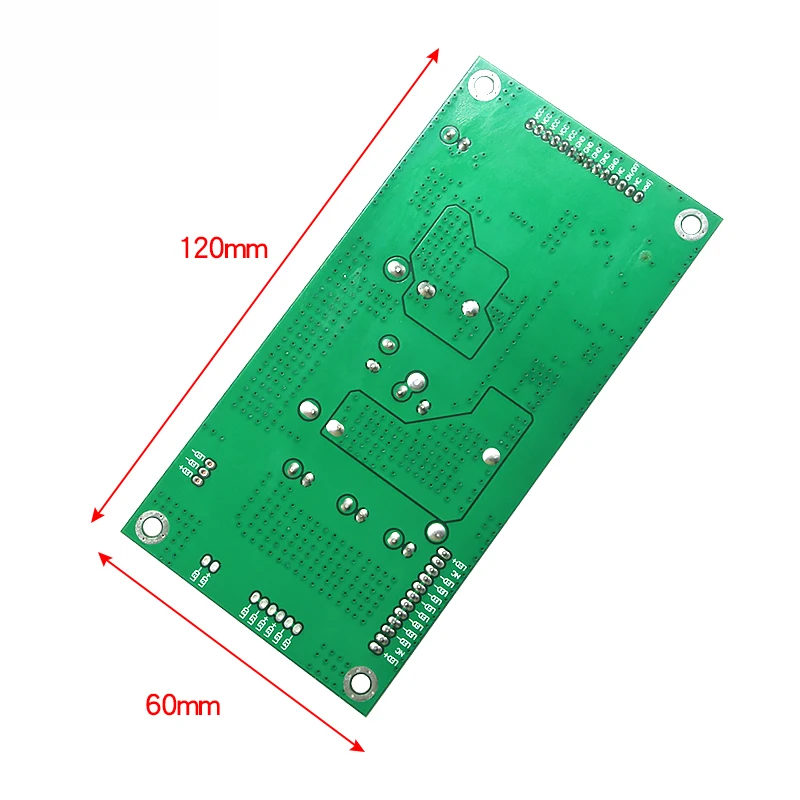

Размер конструкции: длина 120 мм, ширина 60 мм, высота 11 мм

Назначение: используется для 26 дюймов-55 дюймов светодиодный ТВ монитор, напряжение превышает 100V и ниже 165V
Диапазон входного напряжения: 19-45 В Выходное напряжение постоянного тока диапазон: 60-165 В постоянного тока
Выходной ток: 10MA-1000MA может быть установлен

Перед покупкой вы должны понимать следующую важную информацию:
1. Рабочее напряжение бара-светильник должно быть любым напряжением между 60-165. Не может быть ниже 60 В. Если он меньше 60 в, вы можете выбрать другой товар в нашем магазине. Не может быть выше 165 В. Предельное рабочее напряжение данного изделия не должно превышать 165 В. Если это напряжение превышено, экран будет темным или лампа будет мерцать. Этот продукт имеет только постоянный ток, а не постоянное напряжение. Напряжение будет автоматически подстраиваются под соответствующее напряжение в соответствии с требуемым напряжение светильник бар, таким образом, вам не нужно беспокоиться о том, как много вольт измеряются в тех случаях, когда нет нагрузки.

2. Ввиду того, что многие покупатели купили и модифицировали, и параметры машины, которые необходимо модифицировать, неизвестны, вот заявление: качество и производительность продуктов, продаваемых в этом магазине, абсолютно верны, Но нет гарантии, что товары, которые вы покупаете,-это тот факт, что они смогут успешно произвести светильник. Есть много причин, которые могут привести к несоответствию. Напряжение, источник питания, подключение, структура и т. д. могут привести к несоответствию.

3. Обычные параметры: 60V-160V 200MA @ 24VIN

4. Проблемы, которые могут возникнуть при правильном освещении:

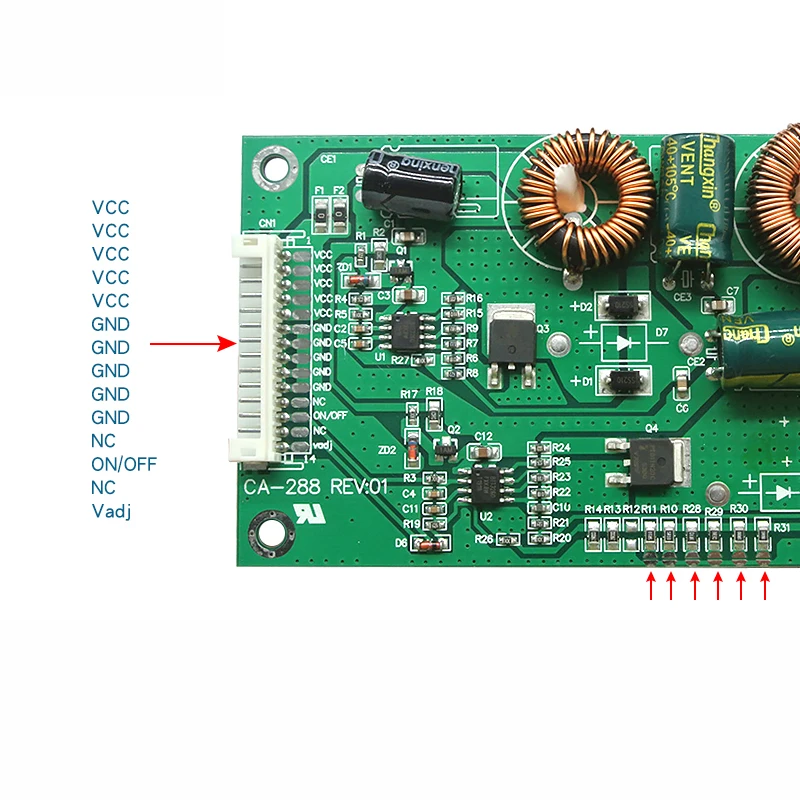

1. Яркости недостаточно, и экран, очевидно, темнее, чем оригинальная плата. В настоящее время начинается с двух аспектов. Во-первых, после подключения диммирующей стопы попробуйте использовать пульт дистанционного управления для регулировки яркости, чтобы узнать, можно ли решить эту проблему. Если это невозможно решить, проверьте фактическое напряжение штифта [Примечание: яркость моего продукта составляет 0 В, а яркость темная, когда напряжение высокое. 】If при напряжениях аналоговое напряжение режим находится в пределах 0V-5V или 0V-3,3 V, в том случае, если напряжение всегда на высоком напряжении и не могут быть сокращены, это должно быть скорректировано. В случае, если речь идет о PWM сигналов напряжение является стабильным при температуре не выше 3,3 V. В это время, если он включен и все еще не отвечает требованиям, второе решение должно быть выполнено. Во-вторых, отрегулируйте сопротивление на доске, чтобы увеличить ток для удовлетворения требований.

5. В связи с тем, что многие покупатели не понимают топологию платы светодиодный драйвер, отсутствие понимания его принципа работы напрямую приводит к тому, что вы не можете использовать его правильно! Настоящим наша компания вкратце представляет текущие популярные схемы топологии. В основном три широко используемых топологии: boost, buck и boost-buck.
1. Топология Boost означает тип boost. Интерпретация: при использовании платы с постоянным током с этим типом решения напряжение нагрузки [Vout] должно быть выше входного напряжения питания [Vin], И соотношение должно быть больше 1:1.5, то есть, если Входное напряжение 12 В, В светодиодный строка напряжение должно в тех случаях, когда напряжение выше 18V, светодиодный усилитель доска может работать нормально. В случае, если напряжение светодиодный строка немного выше, чем у VIN или ниже, чем VIN, ситуация будет в том, что светодиодный загорается, когда машина включена, И плата драйвера не может быть переключена или затемнена. Последствия контроля. 2. Преимущество схемы Boost заключается в его простой конструкции и высокой эффективности. Недостаток заключается в том, что коэффициент увеличения ограничен, а общий коэффициент увеличения-в 2-4 раза. Когда он превышает 6 раз, потеря переключения резко увеличивается, температура коммутационного устройства резко повышается, и стабильность системы ухудшается.
2. Топология Buck означает тип buck. Интерпретация: когда плата постоянного тока принимает этот вид решения, напряжение нагрузки [Vout] должно быть ниже входного напряжения питания [VIN], то есть: если Входное напряжение составляет 12 В, напряжение бара-светильник должно быть ниже 12 В, В тех случаях, когда это 24VIN оно должно быть меньше, чем 24V. В случае, если напряжение светодиодный полосы если сумма вашего заказа превышает VIN, он не может быть доведен до светильник или похода по магазинам. Преимущество схемы Buck заключается в его простой конструкции и немного более высокой эффективности, чем схема Boost. Недостатком является то, что в серии может быть подключено только небольшое количество светодиодов. Когда мощность большая, существует слишком много групп параллельно, что невыгодно для макета PCB модуля светодиодной подсветки с компактным пространством.
3. Топология Boost-buck означает тип boost-buck. Интерпретация: этот тип программы также имеет функцию увеличения и понижения. Он имеет режимы работы первых двух схем. Но недостатком является то, что эффективность низкая, и она не подходит для случаев высокой мощности.
Наиболее широко используемое в отрасли решение Boost, за которым следует Buck, и boost-buck меньше.
