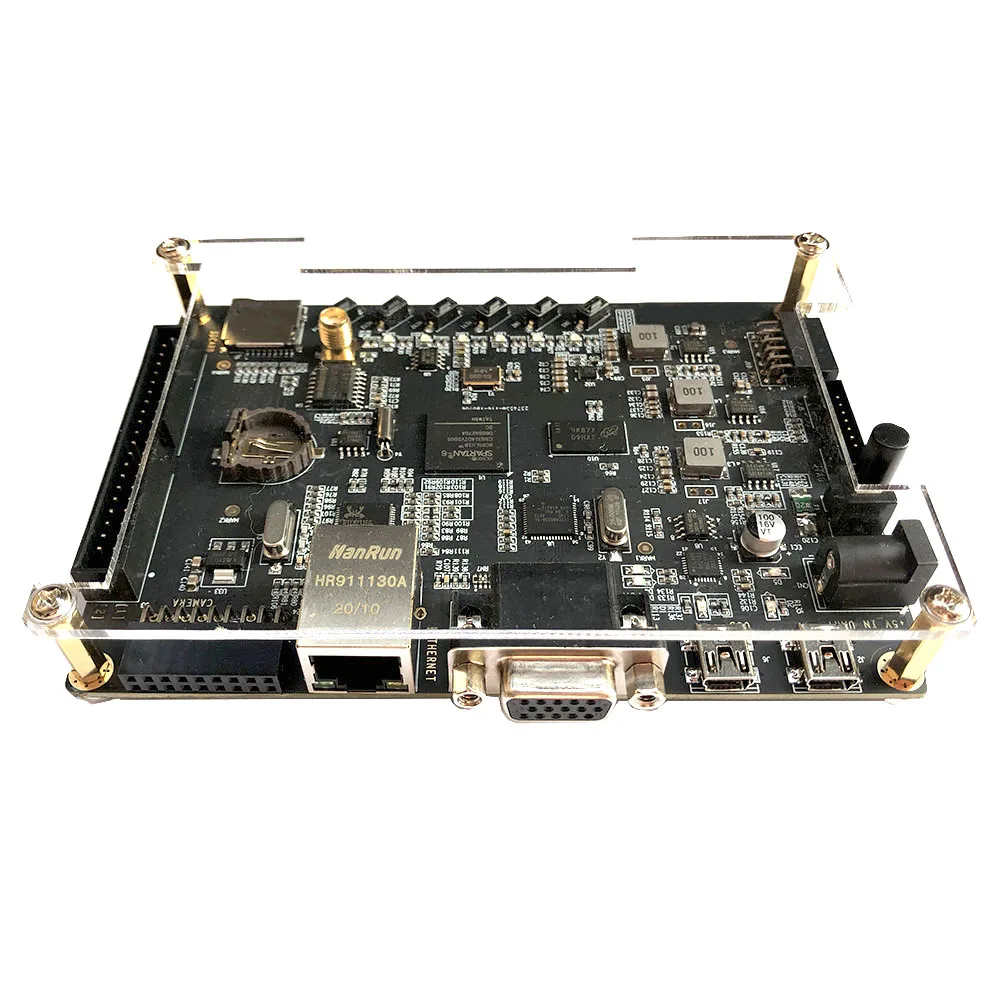

Плата разработки XILINX FPGA Spartan6 XC6SLX16

Характеристики продукта:

Вход питания: напряжение питания-5 в пост. Тока

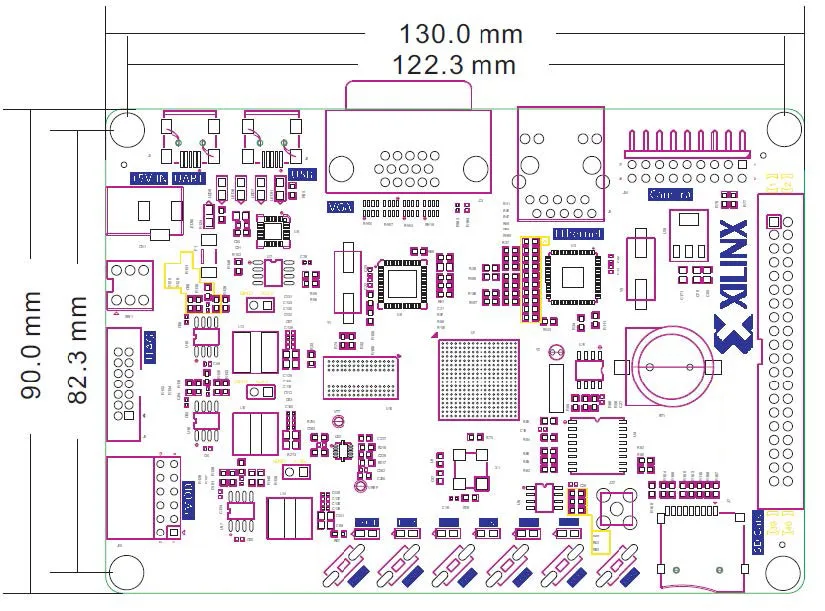

Размер: 130 мм * 90 мм

Печатная плата: печатная плата 6 слоев дизайн. Независимый слой электропитания и GND слой, так что источник питания продукта, с очень хорошей стабильностью. На печатной плате мы отложили тестовые точки для каждого источника питания, чтобы пользователь мог подтвердить напряжение на плате.

Высокопроизводительный Источник питания: мы используем MPS высокопроизводительный DCDC для обеспечения стабильной работы цепи.

Продукт с высокоскоростной DDR3 DRAM, модель MT41J64M16LA-187E, емкость 128 Мбит (64 м * 16 бит), шина 16 бит.

Продукт имеет богатый периферийный интерфейс для удовлетворения различных потребностей пользователей.

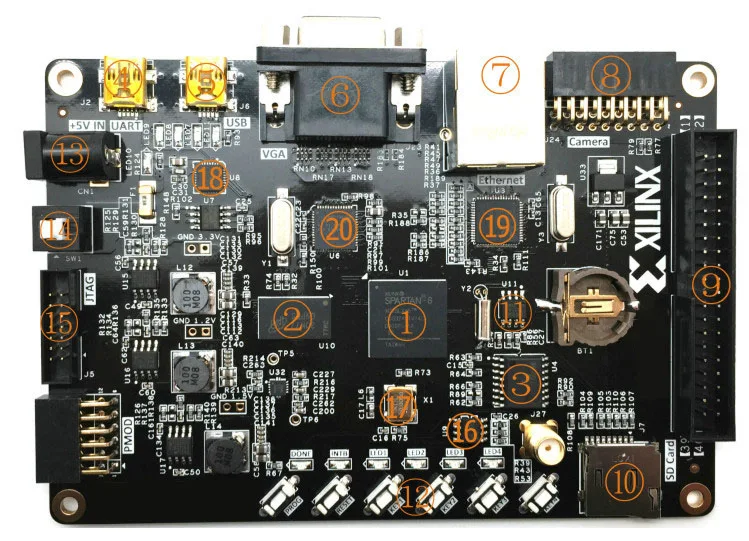

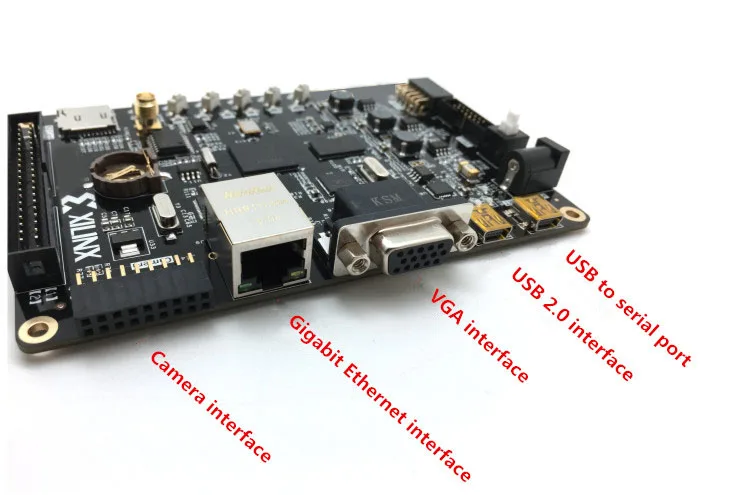

Схема функциональной структуры:

1

FPGA XC6SLX16-2CSG324C

2

DDR3 1 Гбит

3

Вспышка 128 Мбит

4

USB к последовательному порту

5

Высокоскоростной интерфейс USB 2,0

6

Интерфейс VGA

7

Интерфейс Gigabit Ethernet

8

Интерфейс камеры

9

40-pin расширения интерфейса

10

Разъем для sd-карты

11

Часы в реальном времени DS1302

12

4 клавиши + кнопка сброса

13

Интерфейс питания

14

Выключатель питания

15

Интерфейс JTAG

16

EEPROM 24LC04

17

Кристалл 50 м

18

Чип USB для последовательного порта CP2102

19

Сетевой порт 1000 м

20

Usb-чип CY7C68013

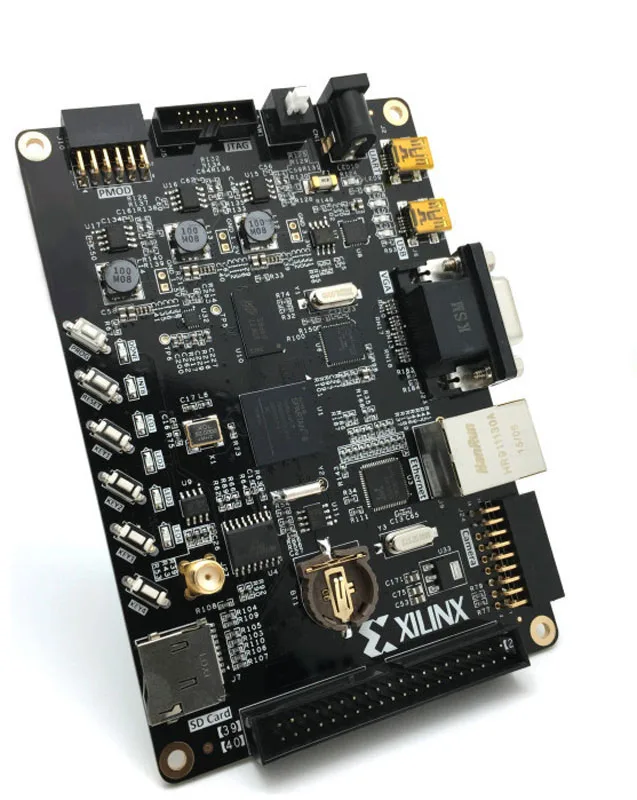

Аппаратные ресурсы:

+ 5 В вход питания, Максимальная защита от тока 2 А.

Большая емкость 128 Мбайт высокоскоростной DD3 SDRAM, может использоваться в качестве кэша данных, также может использоваться в качестве памяти Microblaze.

Флэш-память QSPI 128 Мбит, может использоваться для хранения файлов конфигурации FPGA и пользовательских данных.

Один канал 10 / 100M / 1000M Ethernet RJ-45 интерфейс, может использоваться с Ethernet-оборудованием для обмена данными.

Высокоскоростной интерфейс USB2.0 с одним каналом, используется для высокоскоростной связи USB2.0 между продуктом и ПК.

Один канал USB Uart интерфейс, для последовательной связи между продуктом и ПК или внешними устройствами.

Интерфейс камеры.

16 бит Интерфейс VGA, дисплей 65536 цветов.

Часы RTC в реальном времени, продукт с держателем батареи, модель батареи CR1220.

Интерфейс IIC EEPROM 24LC04.

4 пользовательский светодиодный.

4 клавиши пользователя.

50 м активный кристалл, чтобы обеспечить стабильный источник часов.

Гнездо для карты Micro SD, поддержка режима SD и режима SPI.

40-контактный интерфейс расширения (2,54 мм шаг), в том числе 34 порт ввода-вывода, 1-канальный 5V источника питания, 2-х канальный 3,3 V источника питания, 3-канальный блок питания с GND. Наши 4,3 дюймов TFT ЖК-модуль и AD / DA модуль может быть подключен к интерфейс расширения.

Порт JTAG предназначен для отладки FPGA и отверждения программ.

Предназначенное для 2,5 V источника питания, FPGA IO напряжение 3,3 V и 2,5 V по желанию.

Интерфейс SMA для внешнего ввода или вывода часов

Размеры:

Список доставки:

1 * Xilinx XC6SLX16 макетная плата

1 * USB кабель

1 * кабель питания

Схема и код образцов (мы вышлем вам ссылку для скачивания)

Плата разработки совместима со следующими периферийными модулями:
