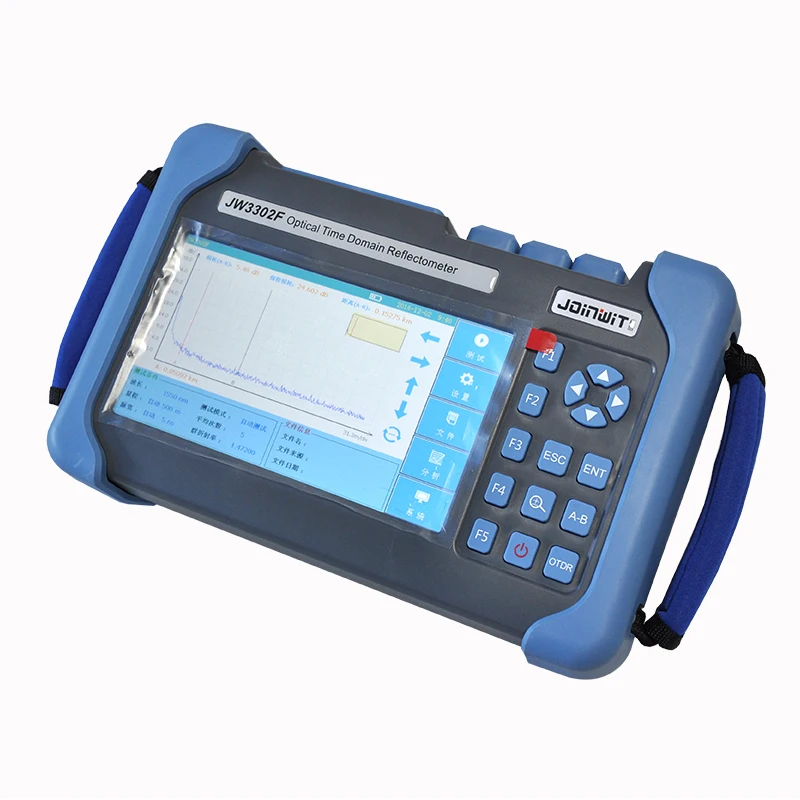

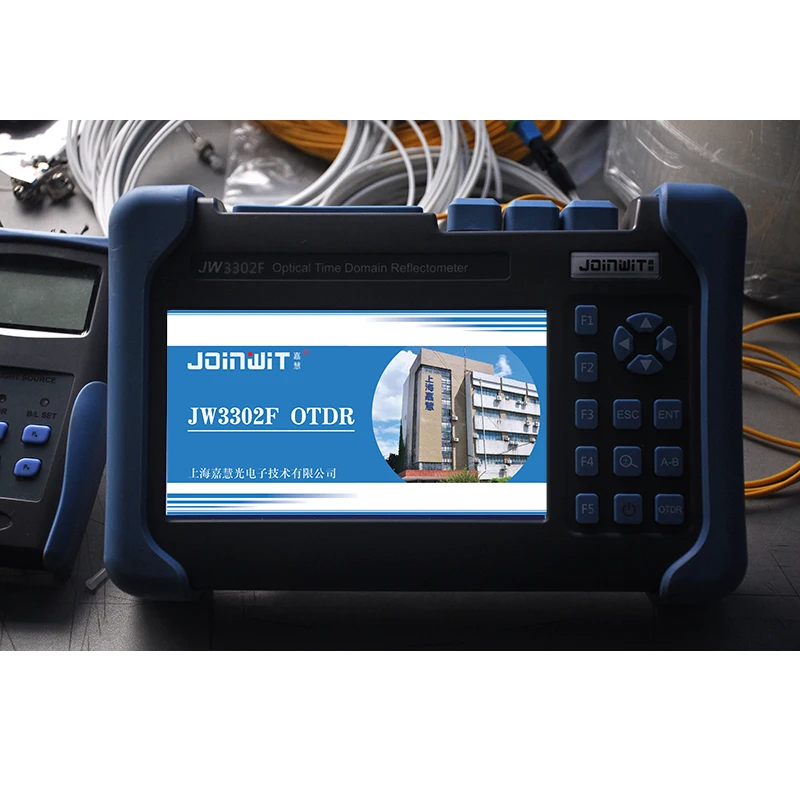

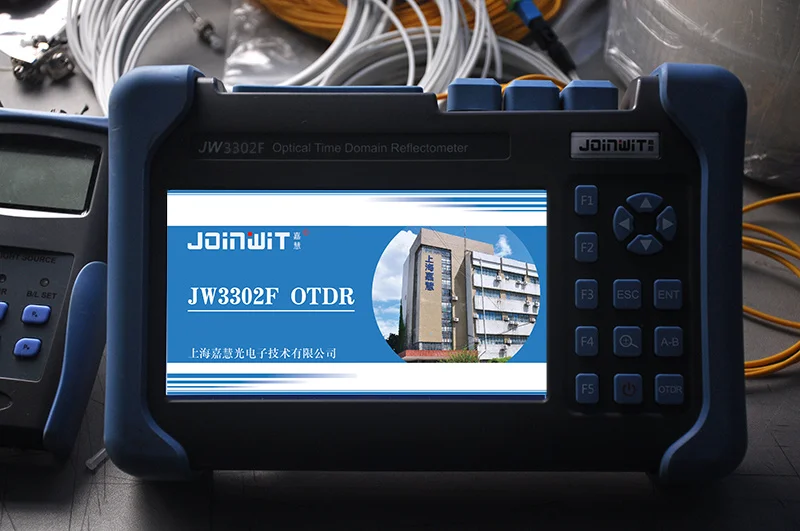

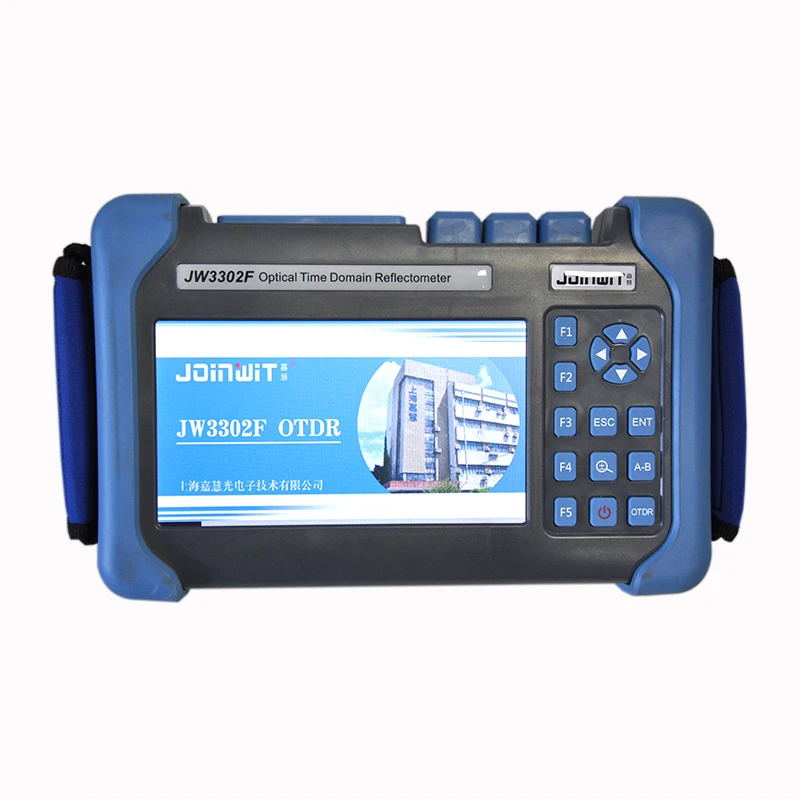

Портативный рефлектометр JW3302F с сенсорным экраном многомодовый

Портативный рефлектометр JW3302F с сенсорным экраном многомодовый

Mrcado Telecom Store, пожалуйста, проверьте перед заказом!

Нажмите здесь>

Примечание:

1. Покупатель несет ответственность за таможенную пошлину, местные налоги на импорт и т. д. цена здесь не включает плату за место назначения со стороны покупателя.

2. Важно! Уважаемый клиент из Бразилии, пожалуйста, оставьте свой номер CPF или CNPJ после размещения заказа.

3. Страны как Бразилия, Мексика: E-packet и Почта Китая срок доставки может быть около 20-90 дней.

Описание

3302F серия оптического времени домена рефлектометр (OTDR) является интеллектуальным счетчиком нового поколения для обнаружения оптоволоконных систем связи. С популяризацией строительства оптической сети в городах и странах измерение оптической сети становится коротким и рассеивается; 3302F специально разработан для такого вида применения. Это экономично, имеет выдающиеся показатели.

3302F производится с терпением и осторожностью, следуя национальным стандартам, чтобы объединить богатый опыт и современные технологии, при строгом механическом, электронном и оптическом тестировании и гарантии качества; В другом случае, новый дизайн делает 3302F умнее. Независимо от того, хотите ли вы обнаружить слой связи в конструкции и установке оптической сети или продолжить эффективное обслуживание и устранение неисправностей, 3302F может быть вашим лучшим помощником.

Особенности

* Интегрированный дизайн, умный и прочный

* Уровень защиты IP65, уличная Улучшенная

* 7-дюймовый Антибликовое покрытие ЖК-дисплей экран

* PON онлайн тестовый модуль (1625 нм) является необязательным

* Поддержка многоязычного дисплея и ввода

Технические характеристики

Размеры

253 × 168 × 73,6 мм

1,5 кг (включая батарею)

Дисплей

7 дюймов TFT-LCD с светодиодный подсветка (сенсорный экран функции не являются обязательными)

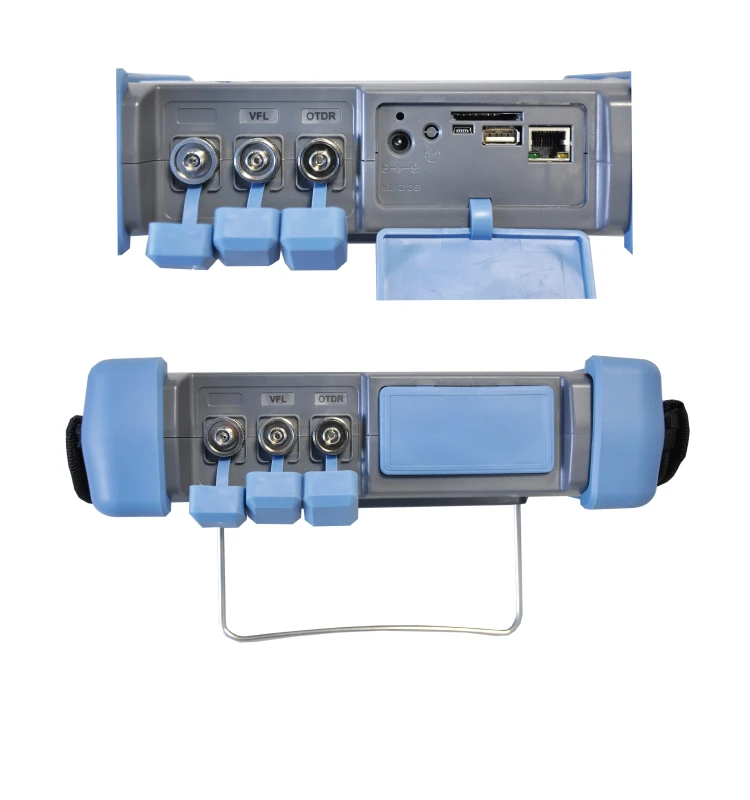

Интерфейс

1 × порт RJ45, 3 × порт USB (USB 2,0, тип A USB× 2, Тип B USB× 1)

Питание

10 в (dc), 100 в (ac) до 240 В (ac), 50 ~ 60 Гц

Батарея

7,4 В (dc)/4.4Ah литиевая батарея (с сертификацией воздушного движения)

Время работы: 12 часов, Telcordia GR-196-CORE

Время зарядки:<4 часа (выключение питания)

Энергосбережение

Выключение подсветки: Отключение/от 1 до 99 минут

Автоматическое отключение: Отключение/от 1 до 99 минут

Хранение данных

Внутренняя память: 4 Гб (около 40000 групп кривых)

Язык

Выбор пользователя (английский, упрощенный китайский, традиционный китайский, французский, корейский, русский, испанский и португальский-свяжитесь с нами для получения информации о наличии других)

Условия окружающей среды

Рабочая температура и влажность: -10℃~ + 50℃, ≤ 95% (без конденсации)

Температура и влажность хранения: -20℃~ + 75℃, ≤ 95% (без конденсации)

Защита: IP65 (IEC60529)

Аксессуары

Стандарт: основной блок, адаптер питания, литиевая батарея, FC адаптер, USB шнур, руководство пользователя, CD диск, чехол для переноски

Дополнительно: SC/ST/LC адаптер, оптоволоконный адаптер

Технические параметры

Тип

Испытательная длина волны

(Мм: ± 20 нм, см: ± 10 нм)

Динамический диапазон (дБ)

Мертвая зона событий (м)

Затухание мертвых зон (м)

3302F-S1

1310/1550

32/30

1

8/8

3302F-S2

1310/1550

37/35

1

8/8

3302F-S3

1310/1550

42/40

0,8

8/8

3302F-S4

1310/1550

45/42

0,8

8/8

3302F-T1

1310/1490/1550

30/28/28

1,5

8/8/8

3302F-T2

1310/1550/1625

30/28/28

1,5

8/8/8

3302F-T3

1310/1490/1550

37/36/36

0,8

8/8/8

3302F-T4

1310/1550/1625

37/36/36

0,8

8/8/8

Тестовый параметр

Ширина импульса

Одиночный режим: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

Расстояние тестирования

Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км

Разрешение выборки

Минимум 5 см

Точка выборки

Максимальное 128000 точек

Линейность

≤ 0. 05дб/дБ

Индикация шкалы

Ось X: 4 м ~ 70 м/див, ось Y: минимум 0. 09дб/Див

Разрешение расстояния

0,01 м

Точность расстояния

±(1 м + измерение distance× 3 × 10-5 + разрешение выборки) (за исключением передней неопределенности)

Точность отражения

Одиночный режим: ± 2 дБ, мульти-режим: ± 4 дБ

Передняя Настройка

1,4000 ~ 1,7000, 0,0001 шаг

Единицы измерения

Км, миль, футов

Формат отслеживания OTDR

Telcordia universal, SOR, issue 2 (SR-4731)

OTDR: выбор пользователя Автоматическая или Ручная настройка

Режимы тестирования

Визуальный дефектоскоп: Видимый красный светильник для идентификации и устранения неисправностей

Светильник источник: стабилизированный свет светильник источник с вращением по часовой стрелке и против часовой стрелки) винты, 270 Гц, 1 кГц, 2 кГц выход)

Полевой зонд микроскопа

Волоконный анализ событий

С антибликовым покрытием и небликующая события: 0,01 для 1.99dB (0.01dB шагов)

-Светоотражающие: 0,01 для 32dB (0.01dB шагов)

-Конец/разрыв волокна: от 3 до 20 дБ (1 дБ шагов)

Прочие Функции

Разметка в реальном времени: 1 Гц

Режимы усреднения: время (от 1 до 3600 сек.)

Обнаружение живого волокна: проверяет наличие светильник связи в оптическом волокне

Наложение и сравнение трассировки

Модуль VFL (ViПовседневный локатор неисправностей, как стандартная функция):

Длина волны (± 20 нм)

650 нм

Мощность

10 мВт, CLASSIII B

Диапазон

12 км

Соединитель

FC/UPC

Режим запуска

CW/2 Гц

Модуль PM (измеритель мощности, как Опциональная функция):

Диапазон длины волны (± 20 нм)

800 ~ 1700 нм

Калиброванная длина волны

850/1300/1310/1490/1550/1625/1650 нм

Диапазон испытаний

Тип A: -65 ~ + 5dBm (стандарт); Тип B: -40 ~ + 23dBm (опционально)

Разрешение

0,01 дБ

Точность

± 0,35 дБ ± 1нвт

Идентификация модуляции

270/1k/2 кГц, Pinput≥-40 дБм

Соединитель

FC/UPC

Модуль LS (лазерный источник, как Опциональная функция):

Рабочая длина волны (± 20 нм)

1310/1550/1625 нм

Выходная мощность

Регулируемый-25 ~ 0dBm

Точность

± 0,5 дБ

Соединитель

FC/UPC

FM модуль (волоконный микроскоп, в качестве дополнительной функции):

Увеличение

400X

Разрешение

1.0мкм

Вид поля

0,40 × 0,31 мм

Хранение/рабочее состояние

-18℃~ 35℃

Размеры

235 × 95 × 30 мм

Сенсор

1/3 дюйма 2 миллиона пикселей

Вес

150 г

USB

1,1/2,0

Адаптер

SC-PC-F (для адаптера SC/PC)

FC-PC-F (для адаптера FC/PC)

LC-PC-F (для LC/PC адаптера)

2,5 PC-M (для разъема 2,5 мм, SC/PC, FC/PC, ST/PC)
