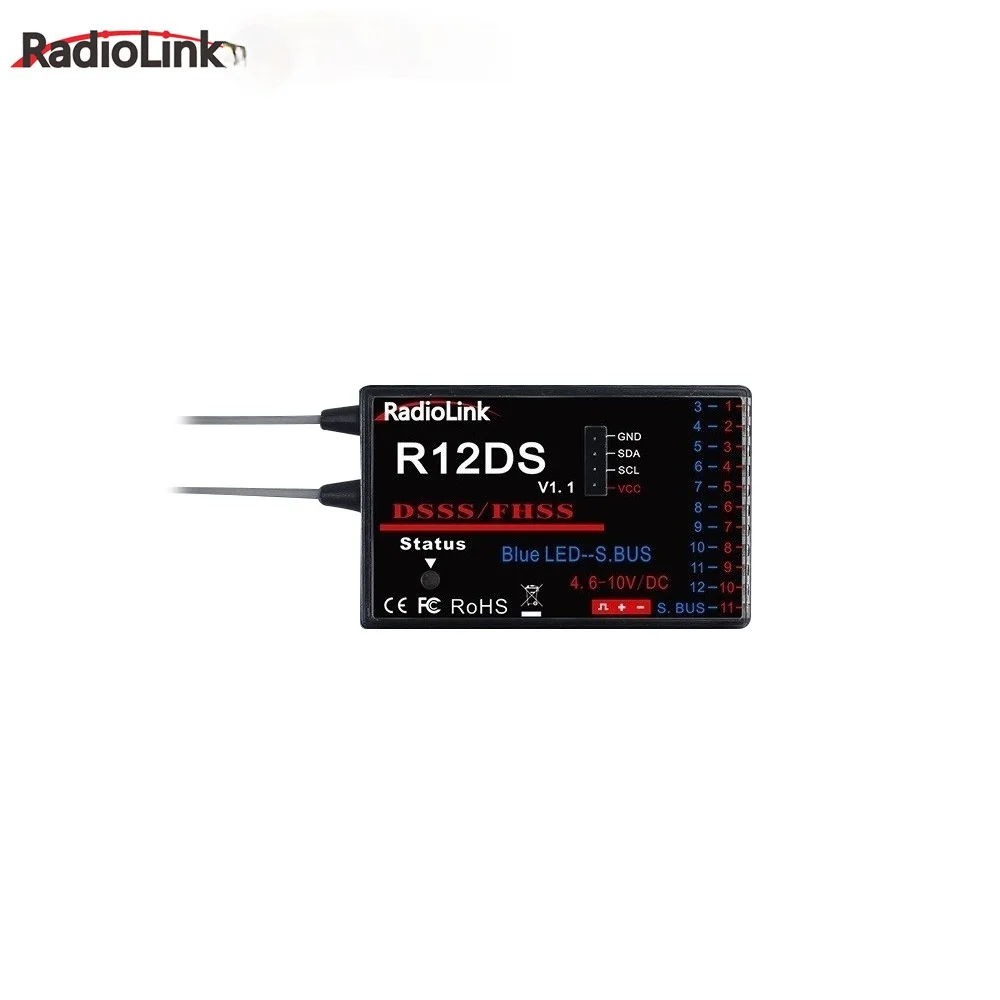

RadioLink R12DS 2,4 ГГц 12CH DSSS & amp; Приемник FHSS двойная антенна для AT9 AT9S AT10 AT10II передатчик Поддержка SBUS PWM

Два режима работы сигнала:
Красный светодиодный сигнал всегда, SBUS и PWM работает одновременно, 12 каналов полностью.
(1) PWM выход сигнала: PWM выход сигнала от строки 1 до строки 10(CH1 до CH12).
(2) Выход сигнала SBUS: серия eleven поддерживает выход сигнала SBUS.
Как подобрать код с передатчиком:
1. Поместите передатчик и приемник близко друг к другу в пределах 1 метра.
2. Включите передатчик, затем включите R12DS.
3. Подключите CH3 R12DS к ESC.
4. Есть черная кнопка на R12DS, Используйте тонкую палку, нажмите кнопку дважды за две секунды и отпустите, приёмный светильник начнет мигать, примерно через 8 раз мигает, совпадающий код успеха, когда приемник сигнала Светодиодный всегда включен!
Установка антенны приемника:
1. Антенна должна быть как можно более прямой. В противном случае это уменьшит Эффективный диапазон.
2. Большая модель самолета может иметь некоторые металлические детали, препятствующие сигналу; В этом чехол антенны должны быть размещены с обеих сторон модели. Тогда наилучшее условие радиочастотного сигнала получено при любом полете.
3. Антенны должны храниться вдали от проводящих материалов, таких как металл и углерод, по крайней мере на полдюйма. Коаксиальная часть антенн не должна следовать этим рекомендациям, но не сгибайте ее в небольшом радиусе.
4. Держите антенны подальше от двигателя, ESC и других источников шума как можно больше.
5. Нажмите и удерживайте простую ссылку (ID SET) на одну секунду, теперь приемник начинает работать.
6. После того, как все вышеуказанные шаги завершатся, светодиодный индикатор включится и останется красным.
7. Приемник может быть упакован губкой или пеной для шокирующей защиты, когда он установлен на модель.
После того, как все вышеуказанные шаги завершены, выключите передатчик, а затем включите его, теперь программа функционирует, чтобы заверить его под контролем передатчика с правильным подключением.
Подключение к PRM-01 модуля телеметрии
Технические параметры
1) каналы: 12 каналов: выход 12 каналов сигнала, поддержка SBUS и PWM сигнала синхронно, с красным светодиодный.
2) Рабочее напряжение: 4,8-10V
3) Рабочий ток: 38-45 мА (Входное напряжение: 5 В)

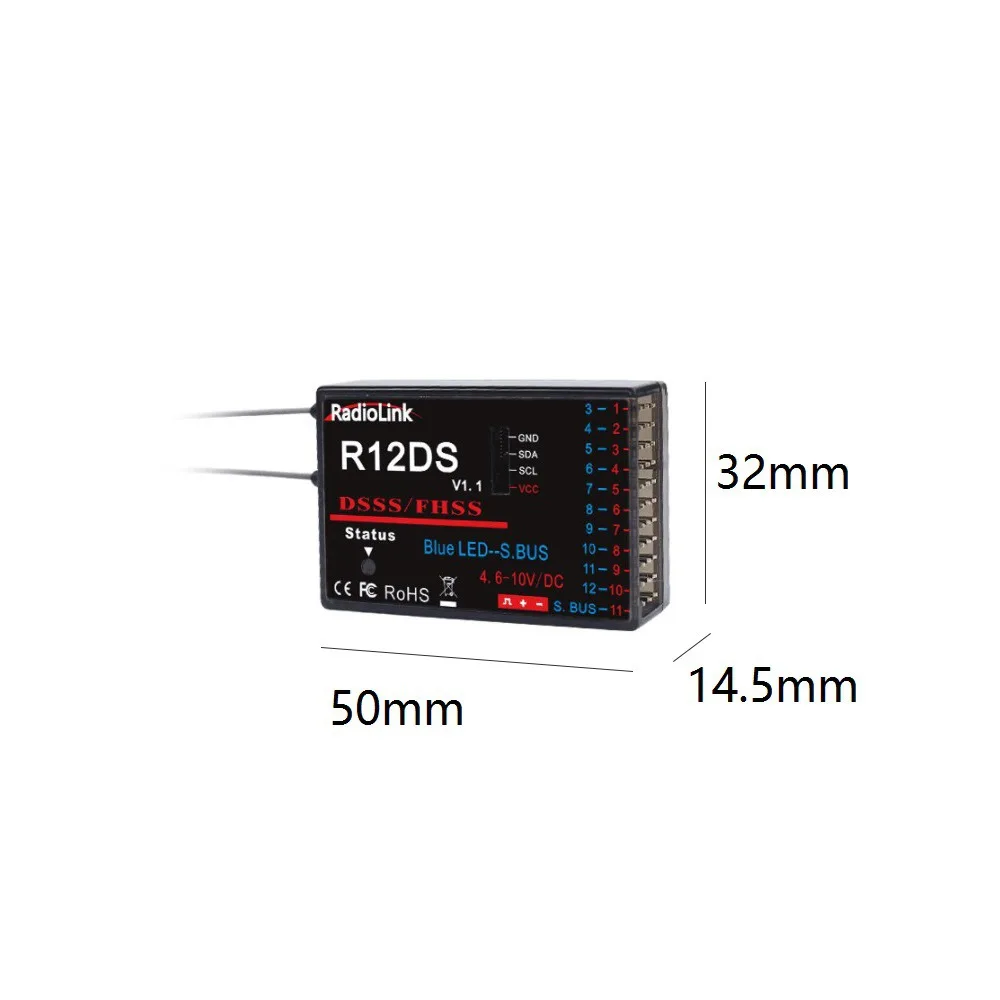

4) Размер: 50*31,5*14,5 мм
5) Вес: 14 г
6) приемник интегрирует датчик телеметрии, включая силу сигнала и напряжение. Поддержка модуля телеметрии с расширенным напряжением двигателя PRM-01 и модуль PRM-02 могут отзывы о GPS, скорости, напряжении и т. д. на AT9/AT9S/AT10/AT10II дисплее при работе с контроллер полёта APM или PIX.
7) точность 4096 секций, 0,25 США за секцию, сервопривод против встряхивания руля.
Включает: R12DS приемник
