Руководство по эксплуатации FNIRSI SG-003A:

//www.mediafire.com/view/12oqrqkh2xyazbs/FNIRSI_SG-003A_Product_Manual.jpg/file

//www.mediafire.com/file/mwvvt183f8854dz/FNIRSI_SG-003A_Product_Manual.pdf/file

Описание:

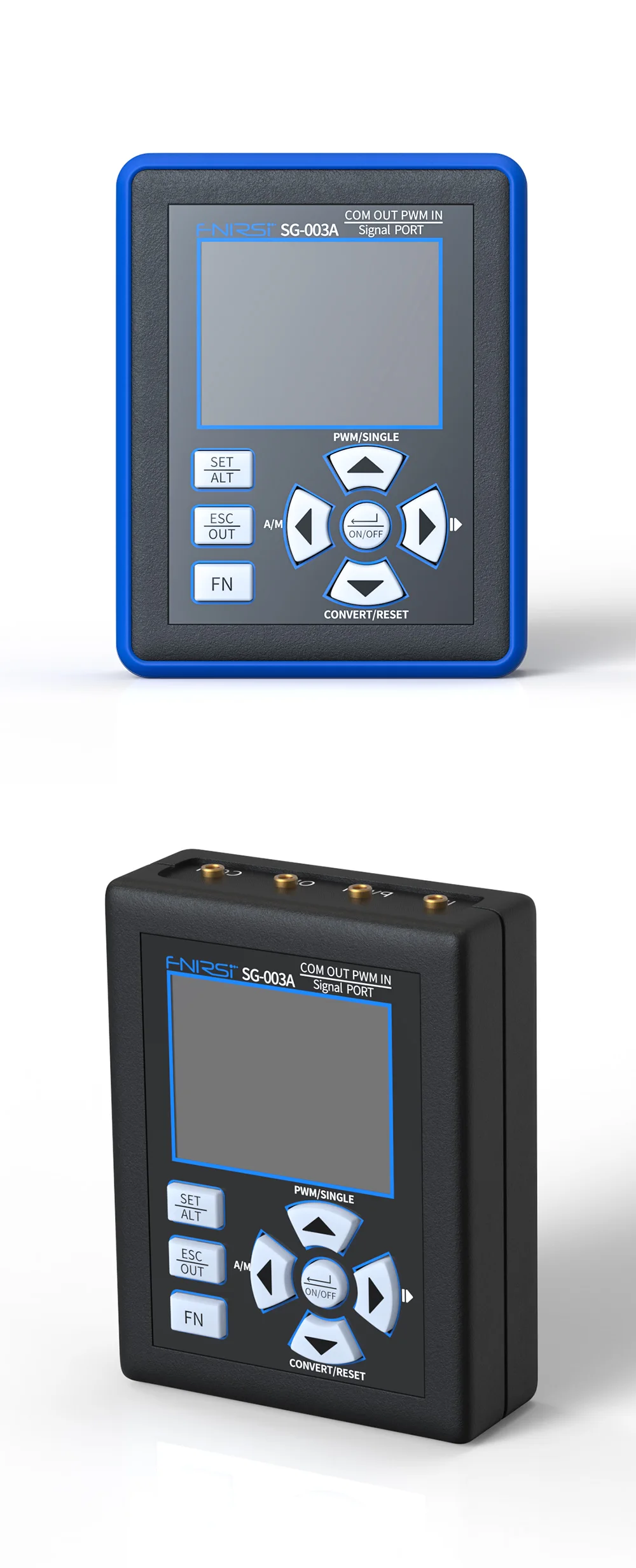

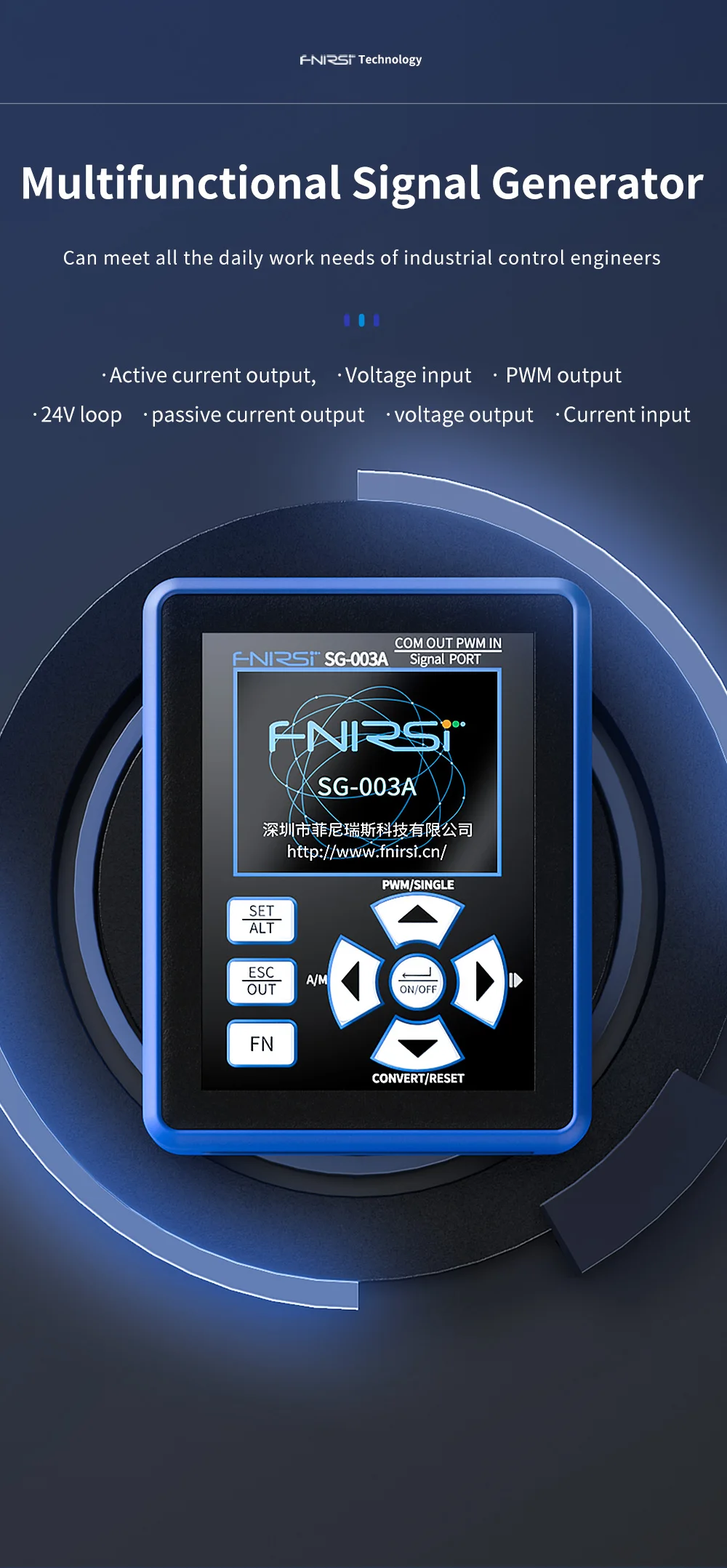

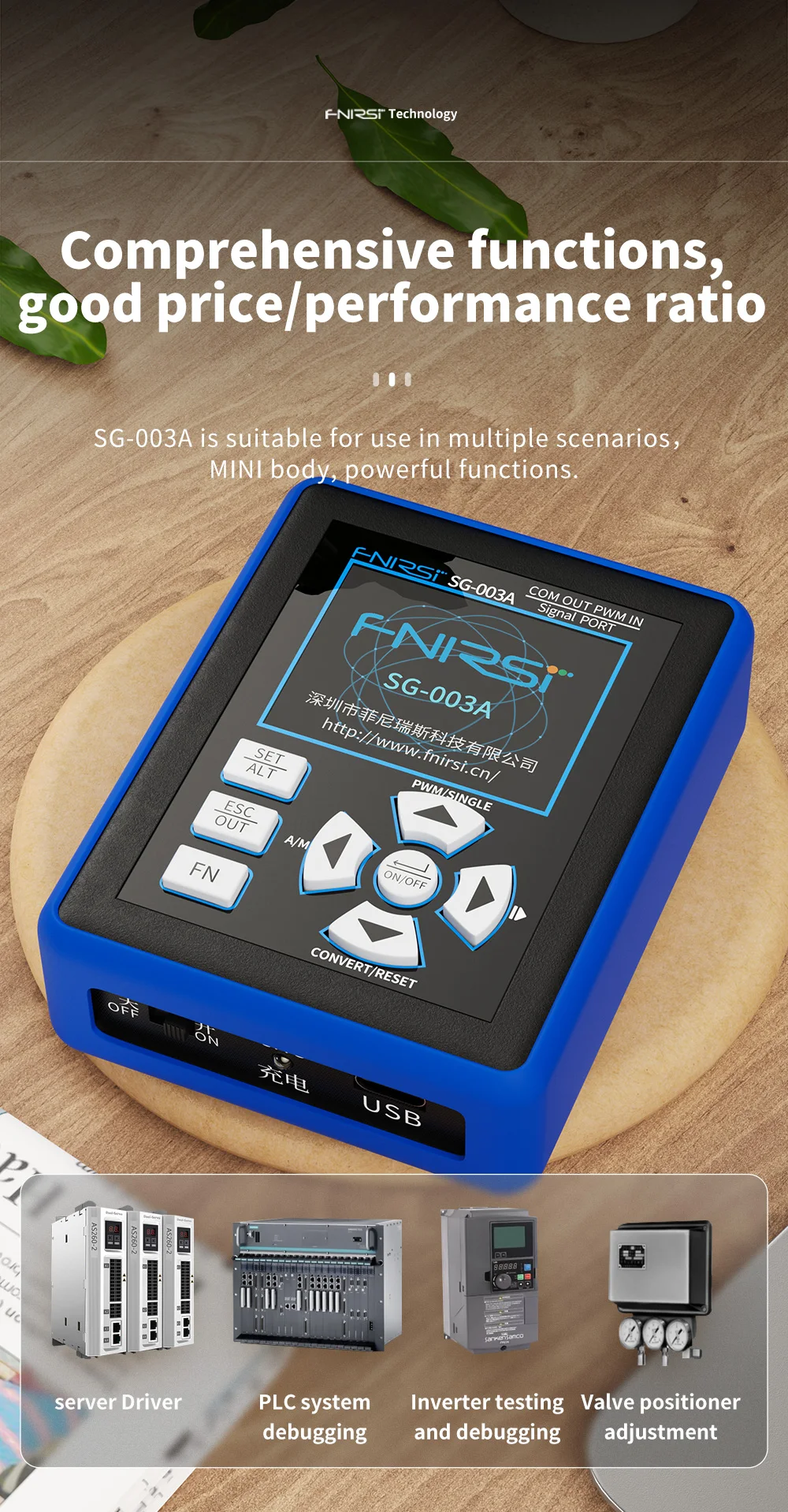

Генератор сигналов FNIRSI SG-003A в основном используется для отладки ПЛК промышленного поля, технологических приборов, электрических клапанов и т. д. Удобный интерфейс работы прост в использовании.

Генератор сигналов FNIRSI SG-003A небольшой светильник, но имеет длительное время работы и высокую точность. Легко носить с собой, когда вы выходите на работу.

Регулируемая подсветка кнопок и цветной ЖК-экран высокой четкости TFT делают его более удобным для пользователей для работы в ночное и дневное время

Особенности:

1. Ожидайте с обычными функциями ввода и вывода сигнала

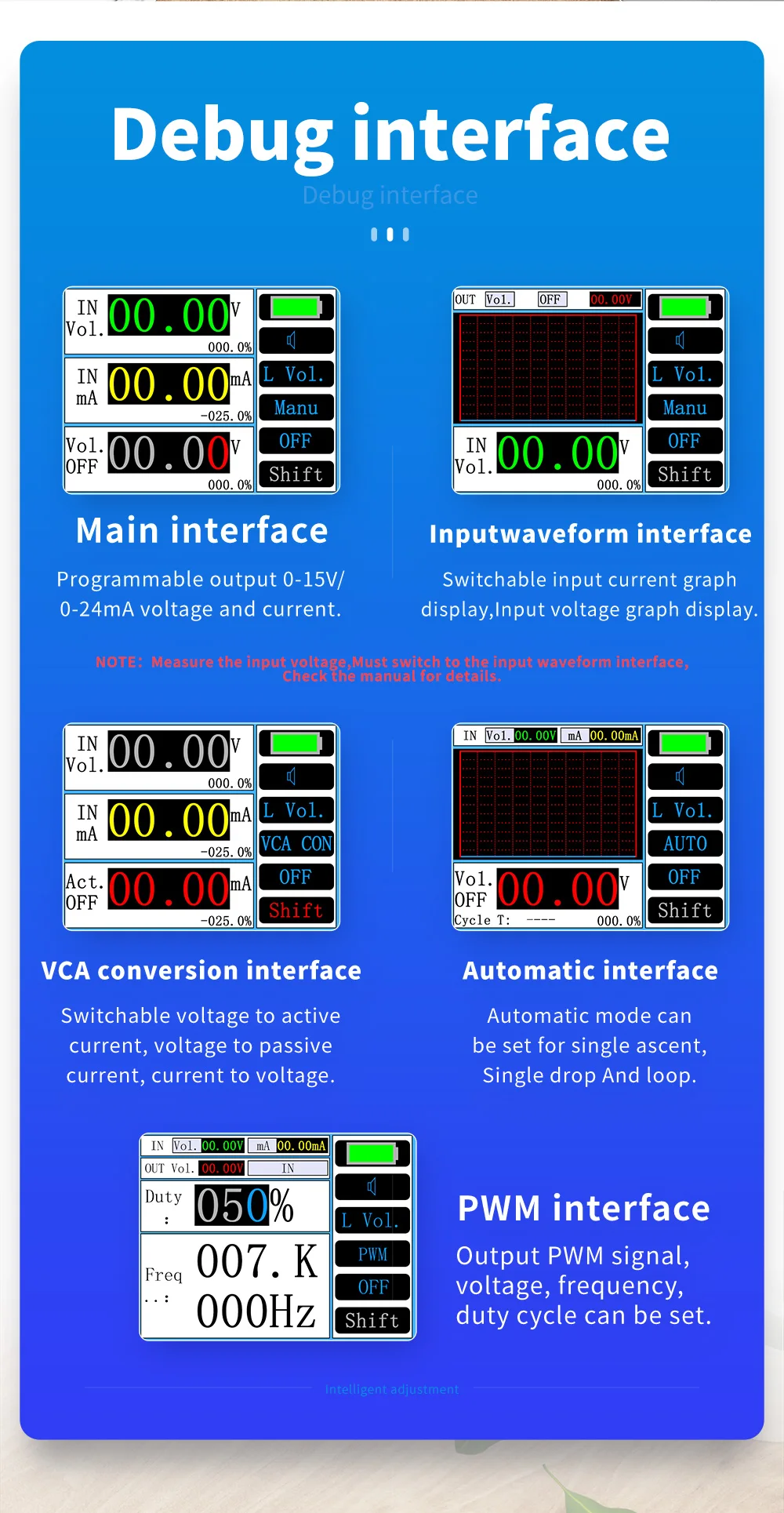

2. Напряжение и ток имеют функцию автоматического вывода, он может выбрать один подъем, три режима одиночного падения и цикла.

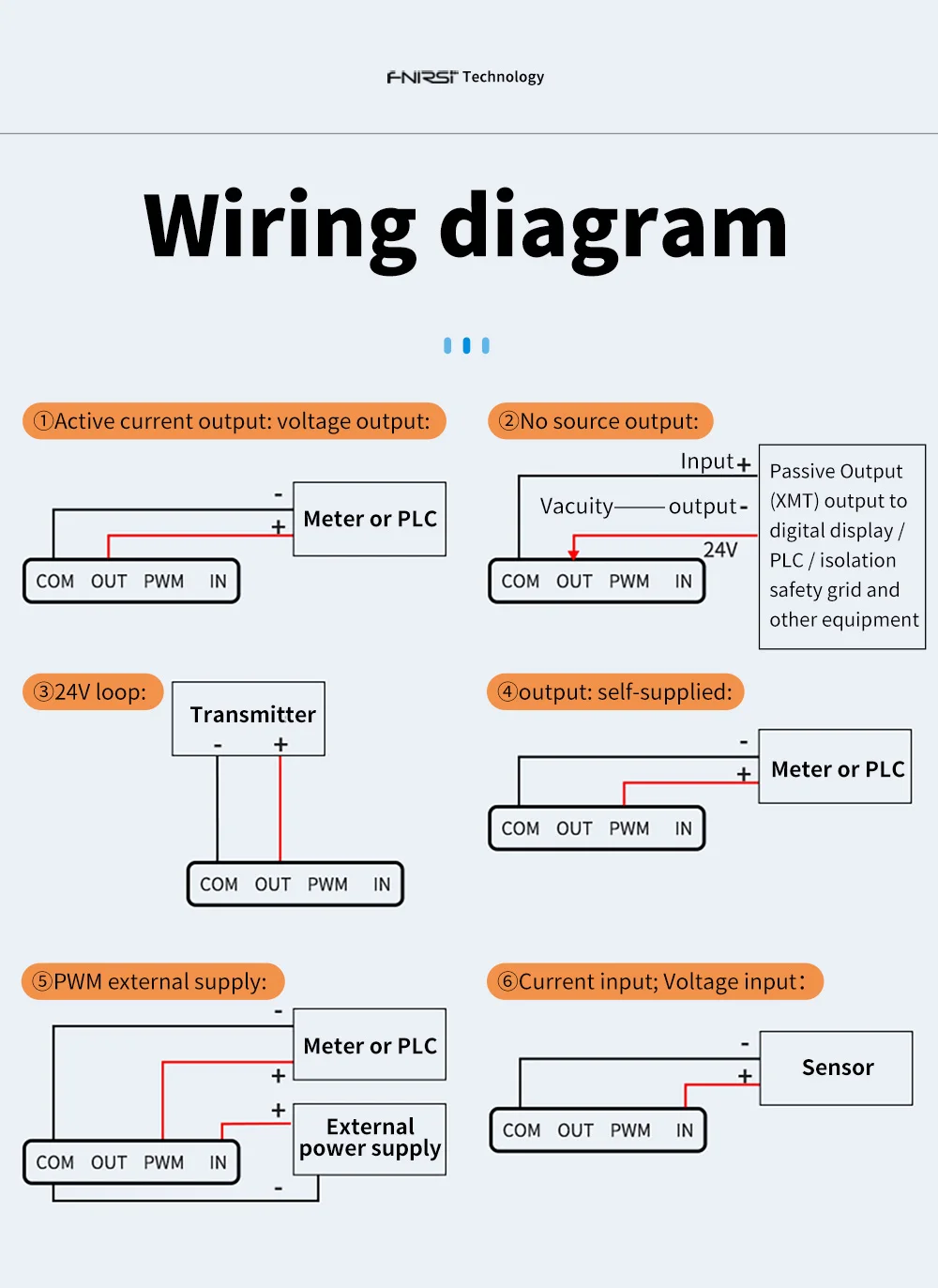

3. С преобразованием входа в выход, преобразованием напряжения режим активного тока, пассивный режим и режим преобразования напряжения тока.

4. Выход имеет пользовательскую функцию, верхний и нижний пределы вывода можно установить произвольно.

6. Схема входного напряжения, схема входного тока, частота кадров 10 кадров.

7. ШИМ-выход может устанавливать частоту и рабочий цикл соответственно.

8. Кривая в реальном времени: наблюдение за изменениями напряжения и тока в реальном времени

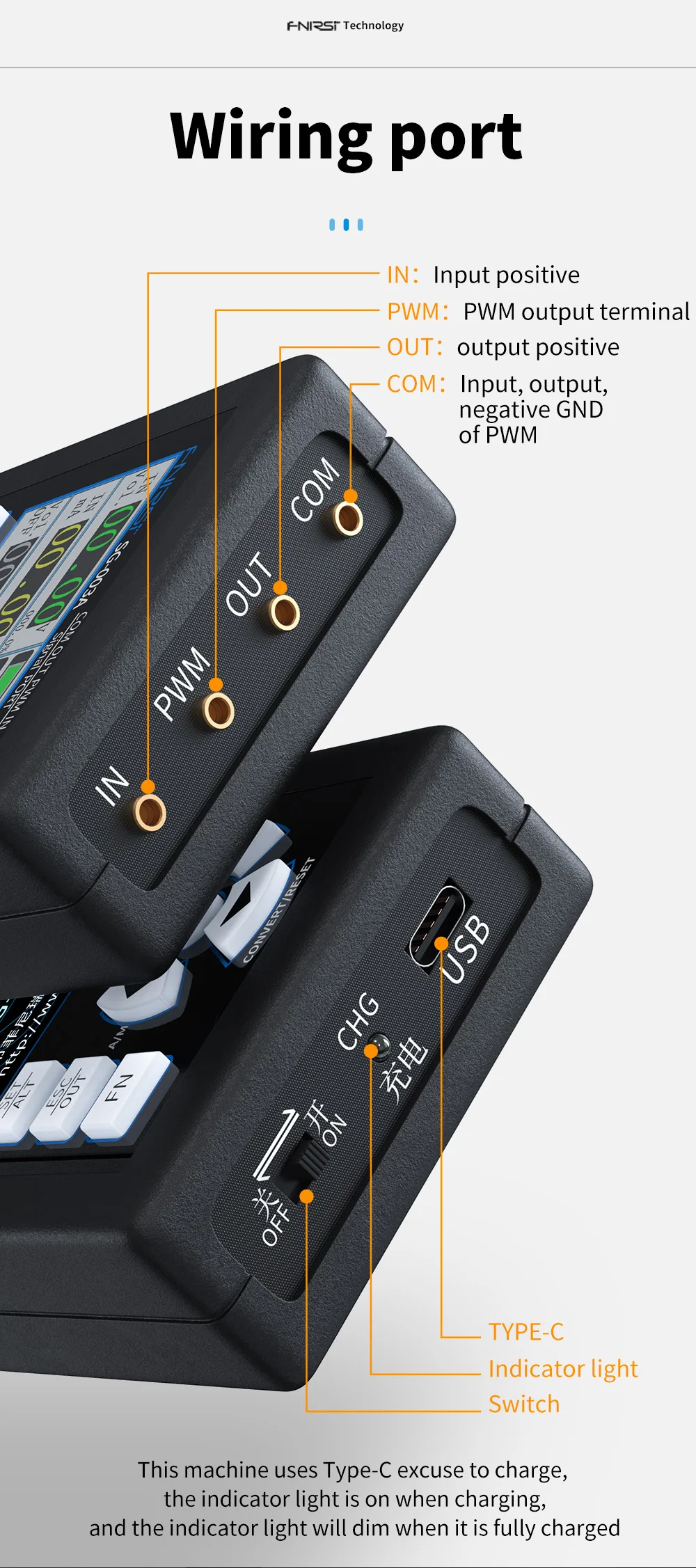

9. Он питается от литиевой батареи большой емкости и заряжается с помощью интерфейса Type-c (5 В). Емкость литиевой батареи составляет 3000mha, сверхдлительное время работы

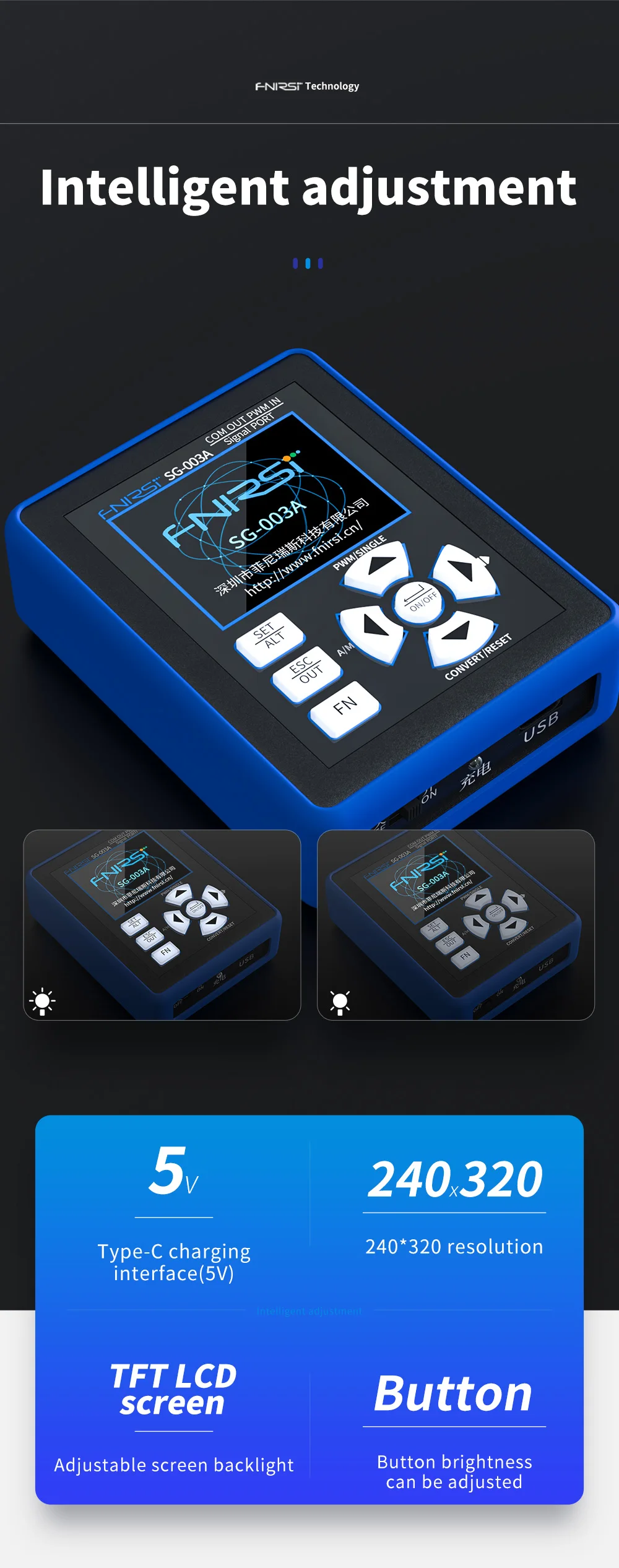

10. Цветной ЖК-экран высокой четкости TFT делает чтение более eye-catching.The разрешением составляет 240 * 320.низкое энергопотребление, Максимальная потребляемая мощность: 0,32 Вт

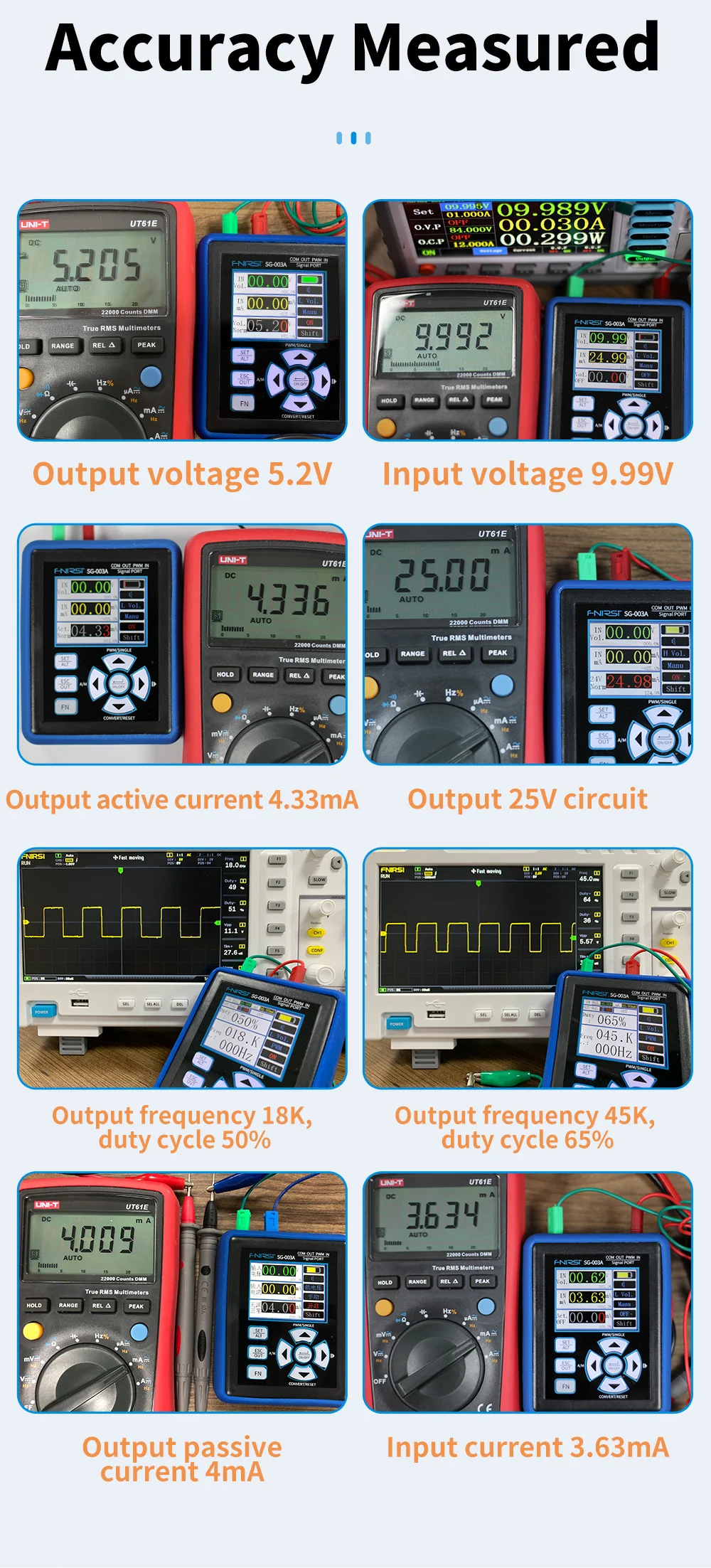

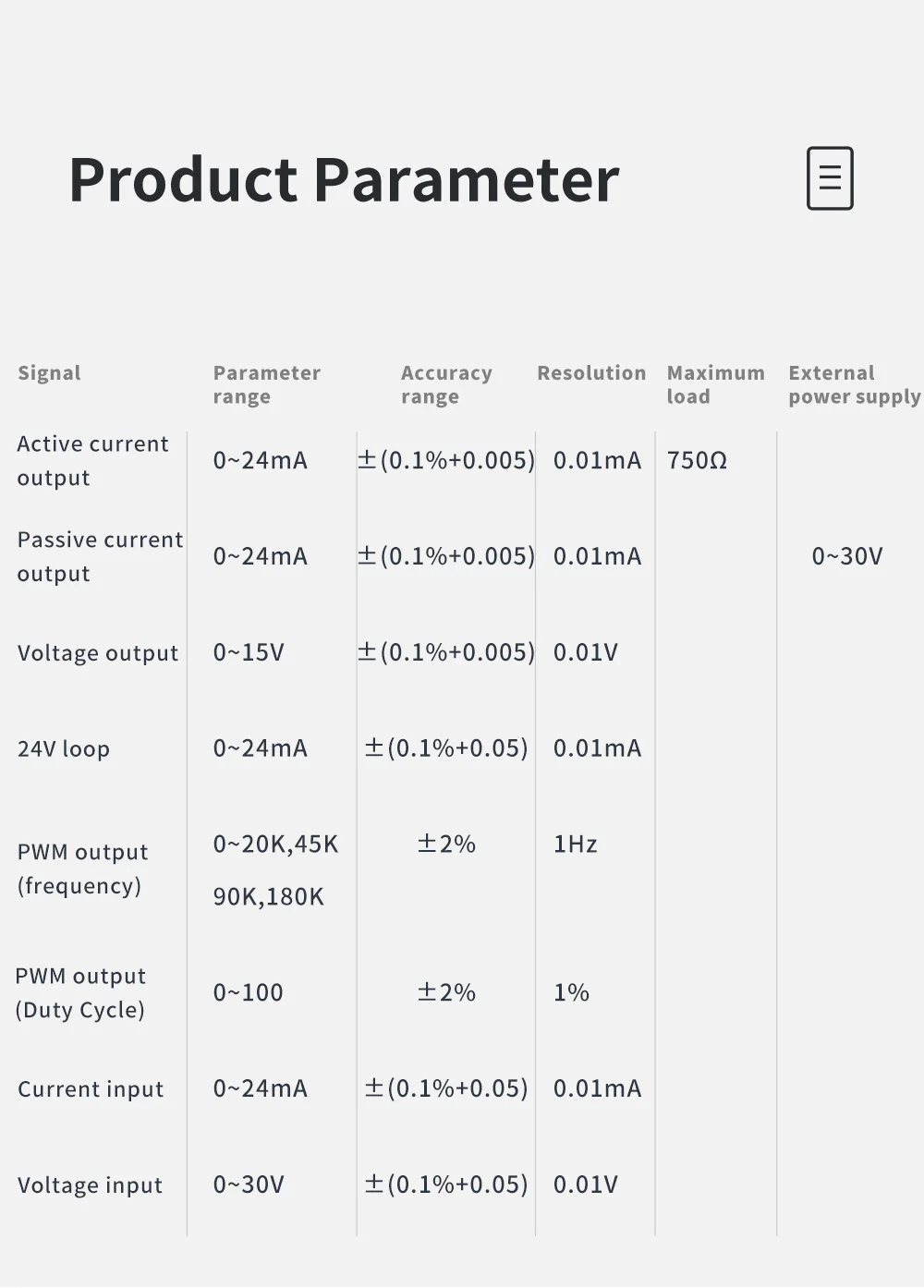

Технические параметры:

1. Активный ток на выходе: Диапазон: 0 ~ 24ма; Разрешение: 0,01 мА; Максимальная нагрузка: 750ом; Точность: ±(0.1% + 0,005)

2. Пассивный ток на выходе: Диапазон: 0-24 мА; Разрешение: 0,01 мА; Внешний источник питания до 30 В; Точность: ±(0.1% + 0,005)

3. Выходное напряжение: Диапазон: 0-12 В; Разрешение: 0,01 в; Максимальный ток 30мА; Точность: ±(0.1% + 0,005)

4. Выходное напряжение 24 В: ток привода: 24ма; Разрешение: 0,01 мА; Точность: ±(0.1% + 0,005)

5. Измерение тока на входе: Диапазон: 0-24 мА; Разрешение: 0,01 мА; Входное сопротивление: 100ом; Точность: ±(0.1% + 0,05)

6. Измерение напряжения на входе: Диапазон: 0-30 в; Разрешение: 0,01 в; Входное сопротивление: 2мом; Точность: ±(0.1% + 0,05)

7. ШИМ выход (частота): Диапазон: 0-20K, 45K, 90K, 180K; Разрешение: 1 Гц; Точность: ± 2%

8. Выход ШИМ (частота): Диапазон: 0-20K, 45K, 90K, 180K; Разрешение: 1% точность: ± 2%

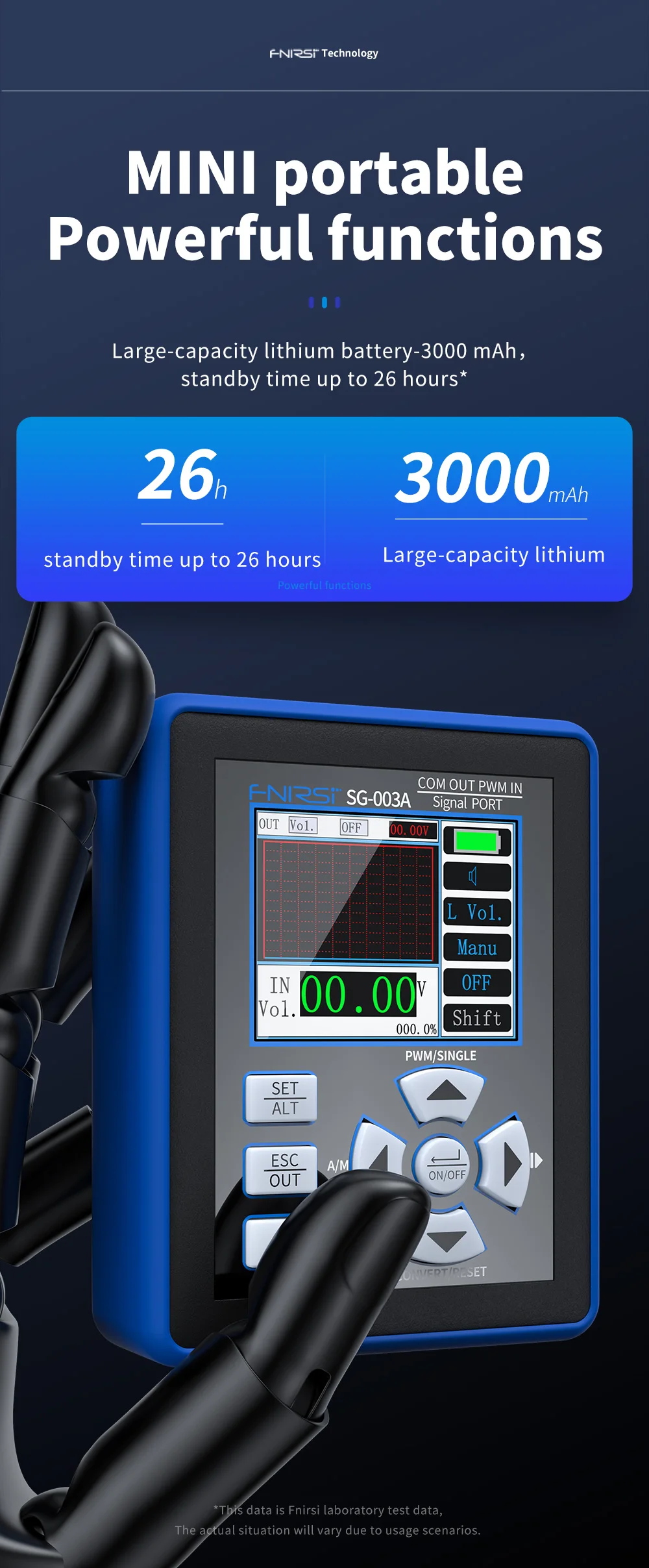

9. Источник питания литиевой батареи sngle 3,7 в 3000 мАч; Время в режиме ожидания 26 часов; Время использования варьируется, в зависимости от использования (это может быть 8-10 часов при непрерывном выходе 20 мА)

10. Рабочая среда: 0 °C - 50 °C.

11. Внутренняя защита от реверса и перегрузки по току; Напряжение защиты: 30 в

12. Автоматический выход

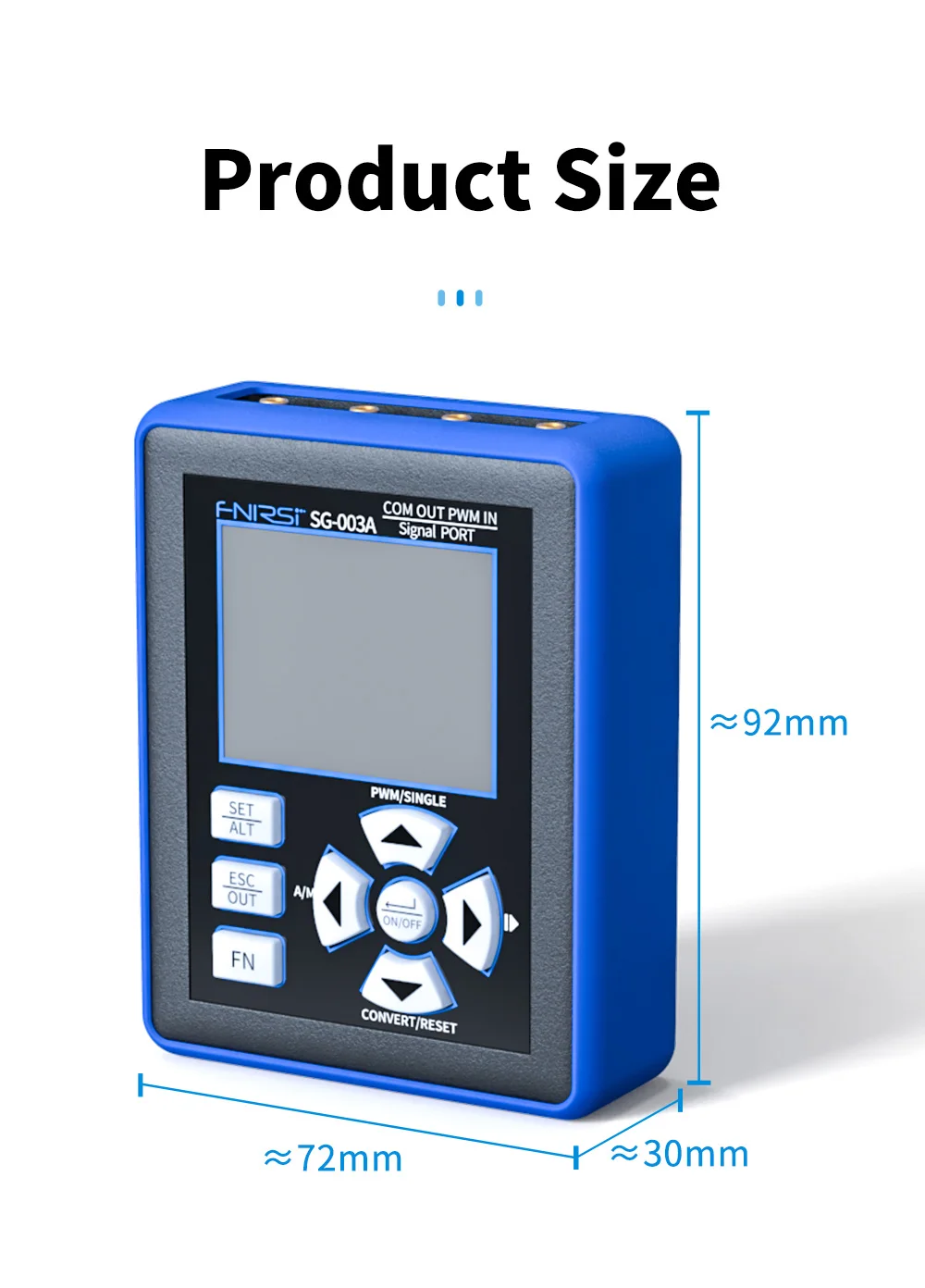

13. Размер: 92 мм * 72 мм * 30 мм

14. Вес: (с силиконовым рукавом)

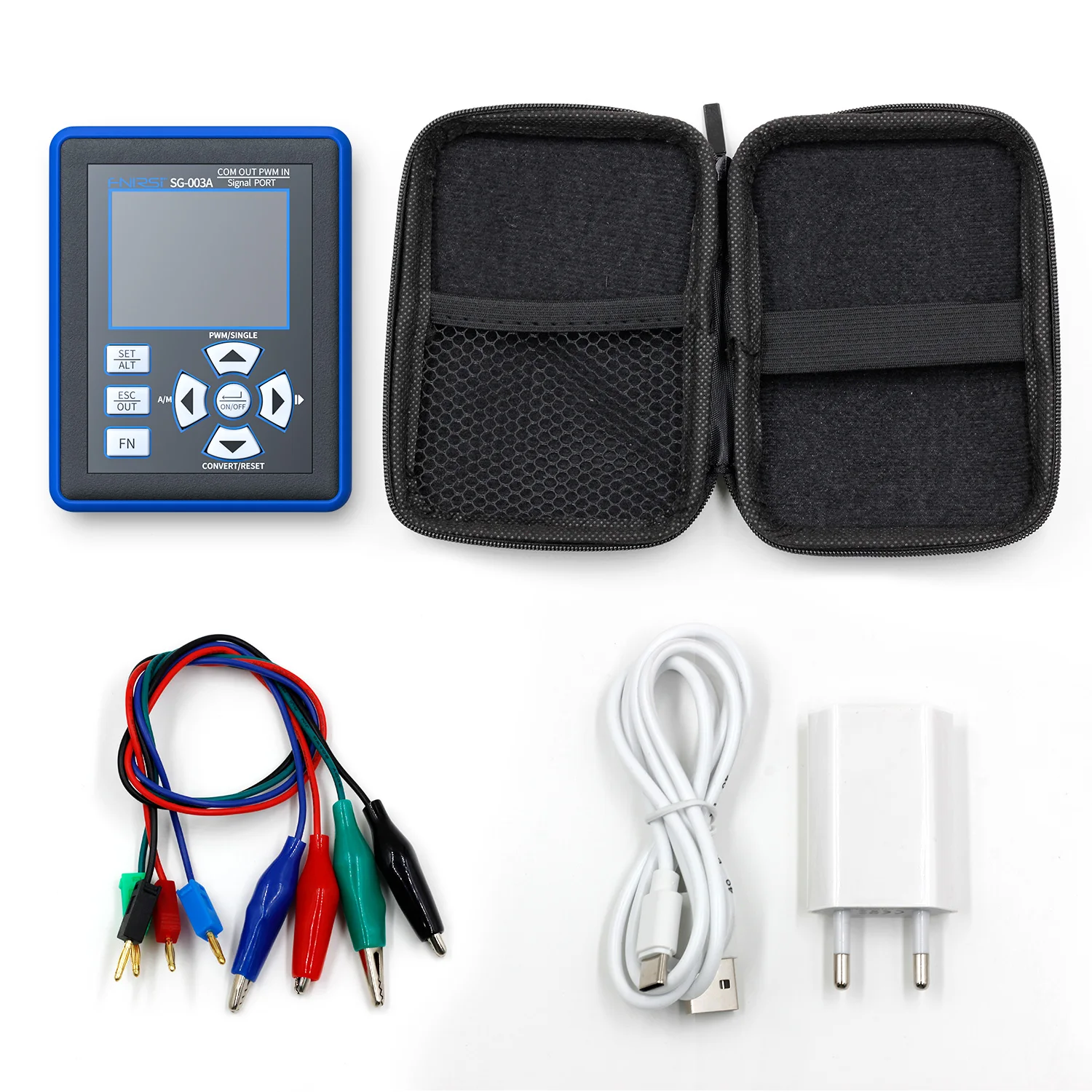

Посылка

1 * FNIRSI SG-003A многофункциональный калибратор генератора сигналов

1 * Черная сумка для хранения

4 * Тестовый зажим

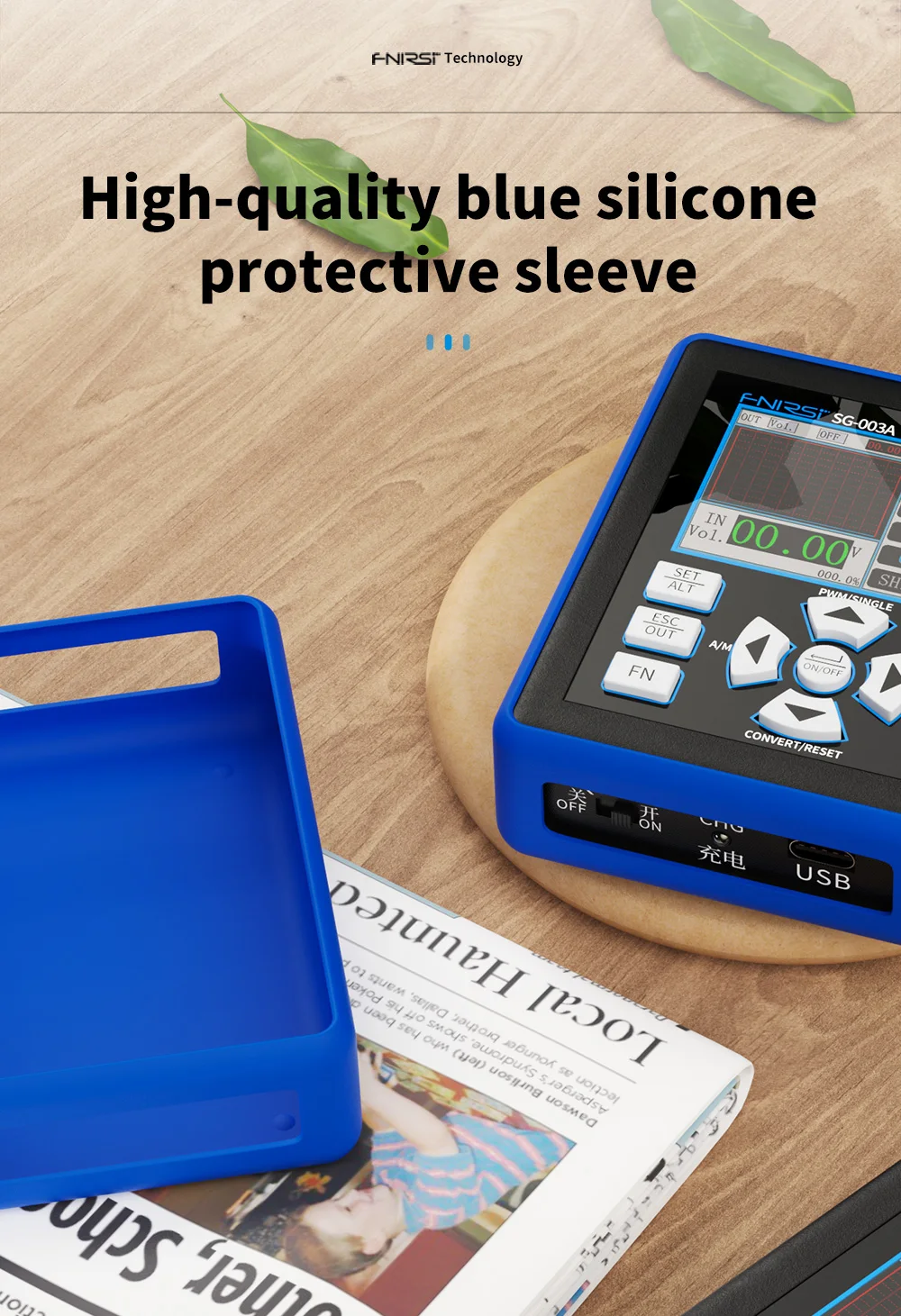

1 * FNIRSI SG-003A силиконовый защитный рукав

1 * USB-кабель для зарядки

1 * зарядное устройство европейского стандарта
