Оптоволоконный модем XPON без питания 1GE + 1FE WIFI CATV POTs ONU ONT Dual Band Ont Gpon сетевой роутер

Оптоволоконный модем XPON без питания 1GE + 1FE WIFI CATV POTs ONU ONT Dual Band Ont Gpon сетевой роутер

Обзор

L1G1F + WIFI + CATV + potsisразработан как HGU (домашний шлюз) в отсроченных FTTH-решениях; Приложение несущего класса FTTH обеспечивает доступ к службе данных.

L1G1F + WIFI + CATV + potsareна основе зрелой и стабильной, экономичной технологии XPON. Он может автоматически переключаться в режиме EPON и GPON при доступе к EPON OLT или GPON OLT.

L1G1F + WIFI + CATV + POTs использует высокую надежность, простое управление, гибкость конфигурации и хорошее качество обслуживания (QoS) гарантирует соответствие техническим характеристикам модуля China Telecom EPON CTC3.0.

L1G1F + WIFI + CATV + POTsare совместим с ieee802.11nstd, принимает с 2x2 MIMO, самая высокая скорость до 300 Мбит/с.

L1G1F + WIFI + CATV + Поддержка технических регламентов, таких как ITU-T g.984.xи IEEE802.3ah.

L1G1F + WIFI + CATV + потсари разработаны на набор микросхем Realtek 9602C.

Особенности

Поддержка двух режимов (can accessGPON/EPONOLT).

Стандарт lSupportsGPON G.984/G.988 и IEEE802.3ah.

Интерфейс lSupport CATV для видеосервиса и дистанционного управления от Major OLT

Протокол lSupport SIP для VoIPService

LIntegrated line тестирование соответствует GR-909 на кастрюлях

Поддержка 802.11n WIFI (2x2 MIMO) функция

Поддержка NAT, функция брандмауэра.

Управление потоком и штормом порта lSup, обнаружение цикла, переадресация портов и обнаружение цикла

Режим порта lSupport конфигурации VLAN

Поддержка конфигурации IP-и DHCP-серверов LAN

LSupport TR069 удаленная конфигурация и управление через Интернет

Маршрут lSupport PPPoE/IPoE/DHCP/Static IP и смешанный режим моста

Поддержка IPv4/IPv6dual stack

Поддержка IGMP прозрачный/Отслеживание/прокси

Соответствует стандарту IEEE802.3ah

Совместим с популярными OLT(HW, ZTE, FiberHome...)

Параметры

Технический элемент

Детали

PONinterface

1G/EPON порт (EPON PX20 + и GPON класс B +)

Вверх по течению: 1310 нм; Вниз по течению: 1490 нм

Разъем SC/APC

Чувствительность приема: ≤-27 дБм

Передающая оптическая мощность: 0 ~ + 4 дБм

Расстояние передачи: 20 км

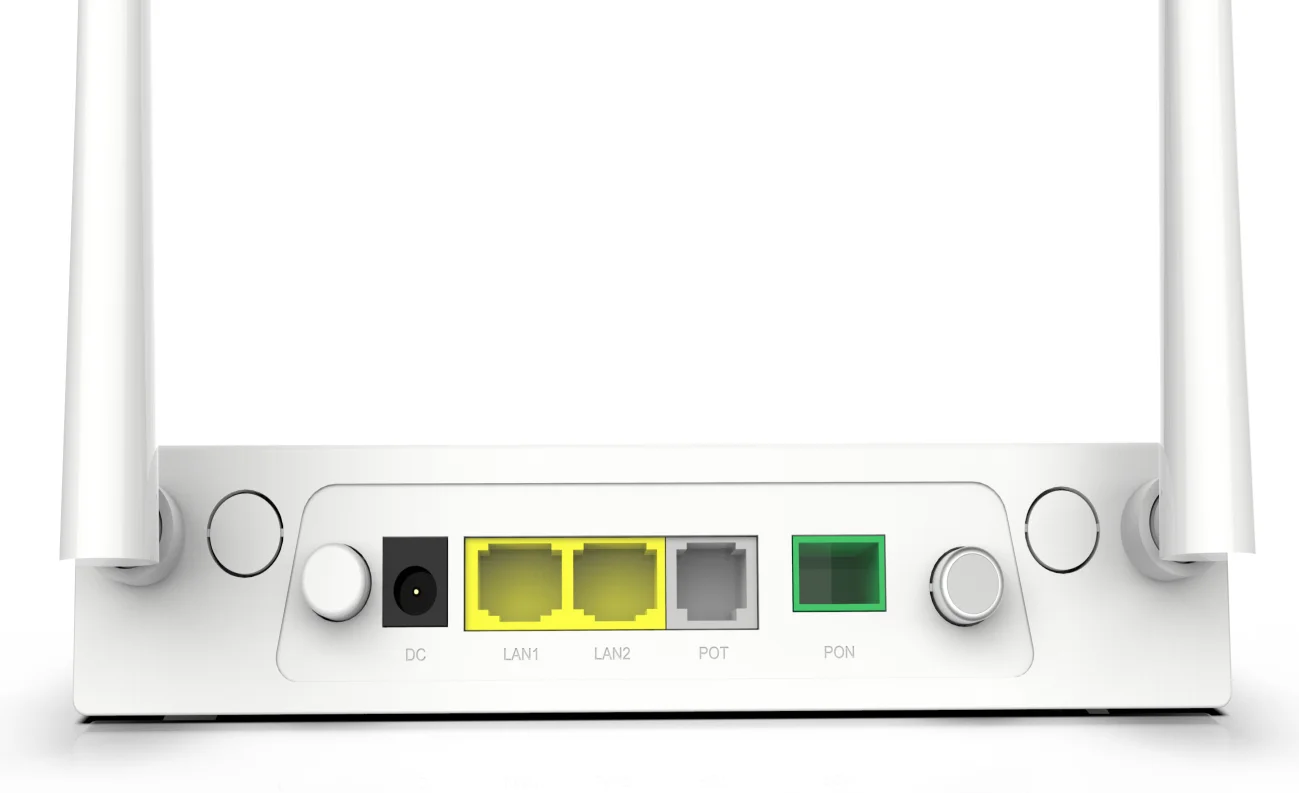

Интерфейс LAN

1x10/100/1000 Мбит/с и 1x10 100 Мбит/с автоматические адаптивные Интерфейсы Ethernet. Полный/половина, разъем RJ45

WIFI интерфейс

Совместим с IEEE802.11b/g/n

Рабочая частота: 2,400-2,4835 ГГц

Поддержка MIMO, скорость до 300 Мбит/с

2T2R,2 внешних антенны 5 дБи

Поддержка: несколько SSID

Канал: 13

Тип модуляции: DSSS, CCK и OFDM

Схема кодирования: BPSK, QPSK, 16QAM и 64QAM

Интерфейс CATV

RF, оптическая мощность: + 2 ~-18 дБм

Потеря оптического отражения: ≥ 45 дБ

Длина волны оптического приема: 1550 ± 10 нм

Диапазон воспроизводимых частот: 47 ~ 1000 МГц, выходное сопротивление РЧ: 75 Ом

Уровень выходного сигнала RF: ≥ 82 дБмкВ (оптический вход-7 дБм)

Диапазон AGC: + 2 ~-7 дБм/-4 ~-13 дБм/-5 ~-14 дБм

MER:≥ 32 дБ (оптический вход-14 дБм),>35(-10 дБм)

Потспорт

RJ11

Расстояние до 1 км

Сбалансированное кольцо, 50 В RMS

Светодиодный

10 светодиодный, для статуса WIFI, WPS, PWR, LOS, PON, LAN1 ~ LAN2, изношенный, нормальный (CATV), FXS

Нажимная кнопка

4, для функции включения/выключения питания, сброса, WPS, WIFI

Рабочее состояние

Температура: 0 ℃ ~ + 50 ℃

Влажность: 10% ~ 90% (без конденсации)

Состояние хранения

Температура:-40 ℃ ~ + 60 ℃

Влажность: 10% ~ 90% (без конденсации)

Блок питания

Постоянный ток 12 В/1A

Потребляемая мощность

<6 Вт

Вес нетто

<0,4 кг

Световые панели и презентация

Пилотлампа

Статус

Описание

WI-FI

На

Интерфейс WIFI включен.

Мигание

Интерфейс WIFI отправляет или/и принимает данные (ACT).

Выкл

Интерфейс WIFI отключен.

WPS

Мигание

Интерфейс WIFI надежно устанавливает соединение.

Выкл

Интерфейс Wi-Fi не обеспечивает безопасное соединение.

PWR

На

Питание устройства осуществляется.

Выкл

Устройство отключено.

ЛОС

Мигание

Прибор не принимает оптический сигнализатор с низкими сигналами.

Выкл

Устройство получило оптический сигнал.

PON

На

Устройство зарегистрировано в систему PON.

Мигание

Устройство регистрирует систему PON.

Выкл

Некорректная регистрация устройства.

LAN1 ~ LAN2

На

Порт (LANx) подключен правильно (ссылка).

Мигание

Порт (LANx) отправляет или/и принимает данные (ACT).

Выкл

Исключение подключения порта (LANx) или не подключено.

FXS

На

Телефон зарегистрирован на SIP-сервер.

Мигание

Зарегистрирован телефон и передача данных (ACT).

Выкл

Телефонеригистрация неверна.

Изношенный

(CATV)

На

Входная оптическая мощность выше, чем 2 дБм или ниже-18 дБм

Выкл

Входная оптическая мощность составляет от-18 дБм до 2 дБм

Нормальный

(CATV)

На

Входная оптическая мощность составляет от-18 дБм до 2 дБм

Выкл

Входная оптическая мощность выше, чем 2 дБм или ниже-18 дБм

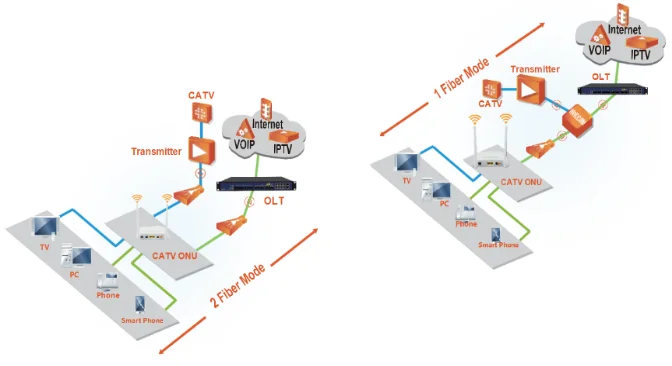

Применение

Типичное решение: FTTO (офис), FTTB (здание), FTTH (дом)

Типичные услуги: широкополосный доступ в Интернет, IPTV, VOD, видеонаблюдение, CATV,VoIPetc.

Информация о заказе

Наименование товара

Модель товара

Описание

1G1F + WIFI + CATV + POTs XPON

CX1112R02

1*10/100/1000M и 1*10/100M интерфейс Ethernet, 1 GPON интерфейс, 1 интерфейс POTS, 1 RF интерфейс, встроенный FWDM, поддержка функции Wi-Fi, пластиковый корпус, внешний адаптер питания

1G1F + WIFI + CATV + POTs EPON

CE1112R02

1*10/100/1000 м и 1*10/100 м интерфейс Ethernet, 1 интерфейс EPON, 1 интерфейс POTS, 1 радиочастотный интерфейс, встроенный FWDM, поддержка функции Wi-Fi, пластиковый корпус, внешний адаптер питания
