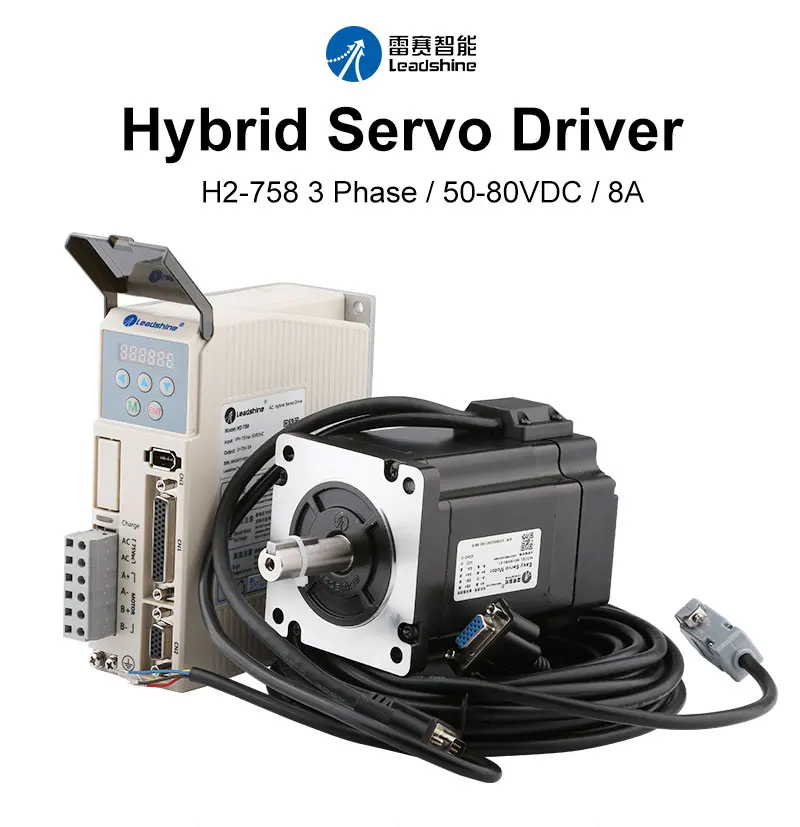

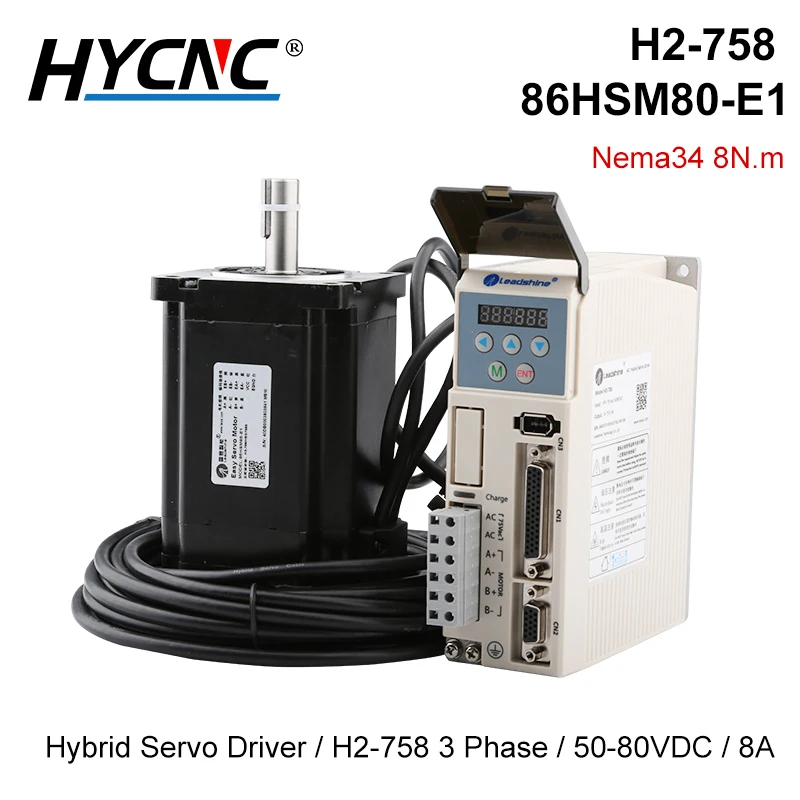

Шаговый двигатель CNC Nema 34 Leadshine 2-фазный Гибридный серводвигатель с замкнутым

Шаговый двигатель CNC Nema 34 Leadshine 2-фазный Гибридный серводвигатель с замкнутым

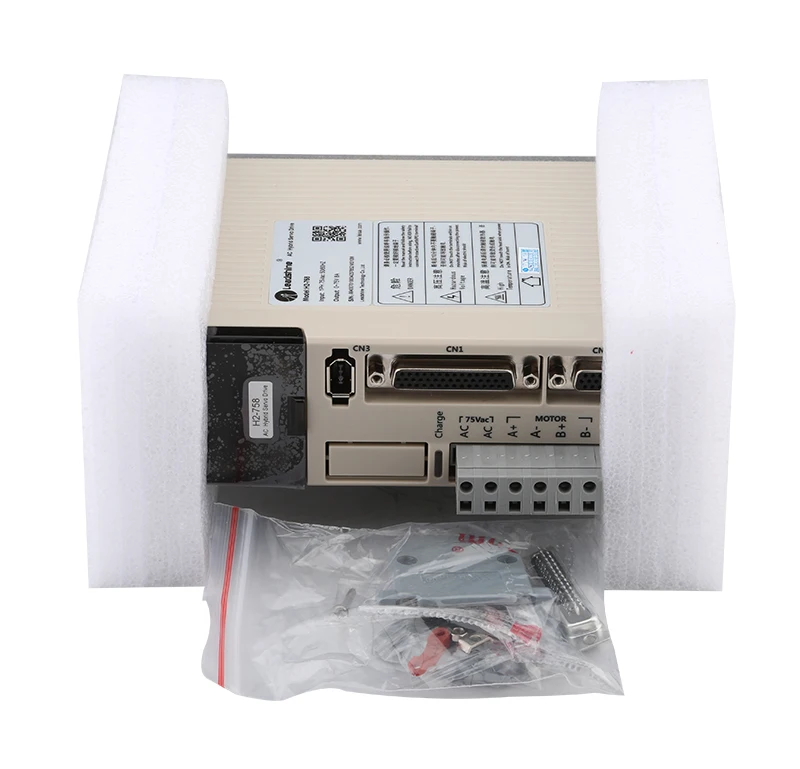

■Adopt новая 32-битная управления двигателем специальный чип DSP; ■Adopting предварительного векторного Тип замкнутому циклу технологии; ■With трапециевидный волновой тестирование функции; ■Статический ток и динамический ток могут быть установлены произвольно (в диапазоне от 0 до 8 а); ■Может управлять гибридным серводвигателем серии 86; ■Оптомуфта изолирует дифференциальный сигнал на входе; ■Частота 200 кГц; ■Настройка разделения (в пределах 200-51200); ■Имеет защиту от перегрузки по току, перенапряжения и ошибки отслеживания. 6-значный цифровой трубчатый дисплей, удобный для настройки параметров и мониторинга состояния двигателя

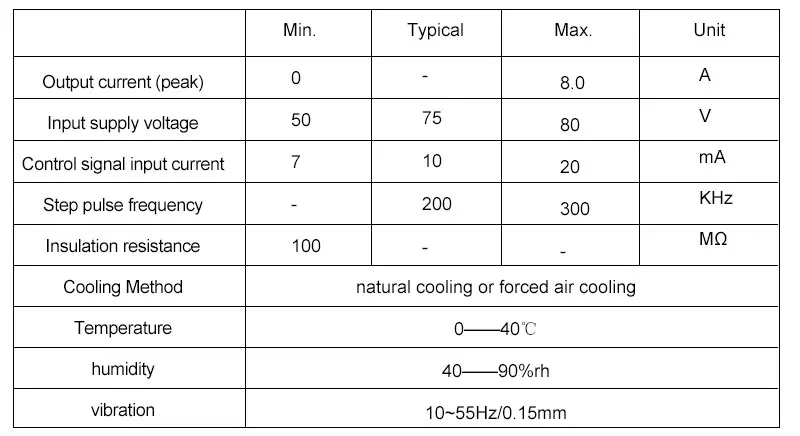

■Electrical показателей

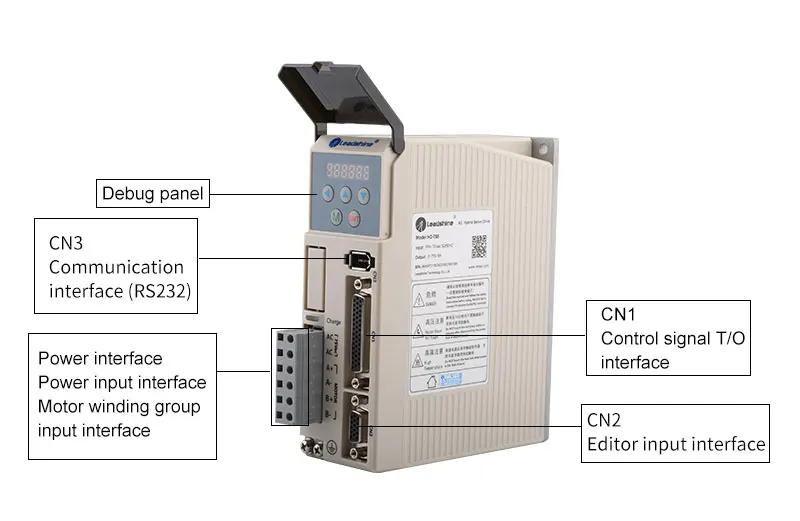

■Interface высокой четкости

①Interface высокой четкости

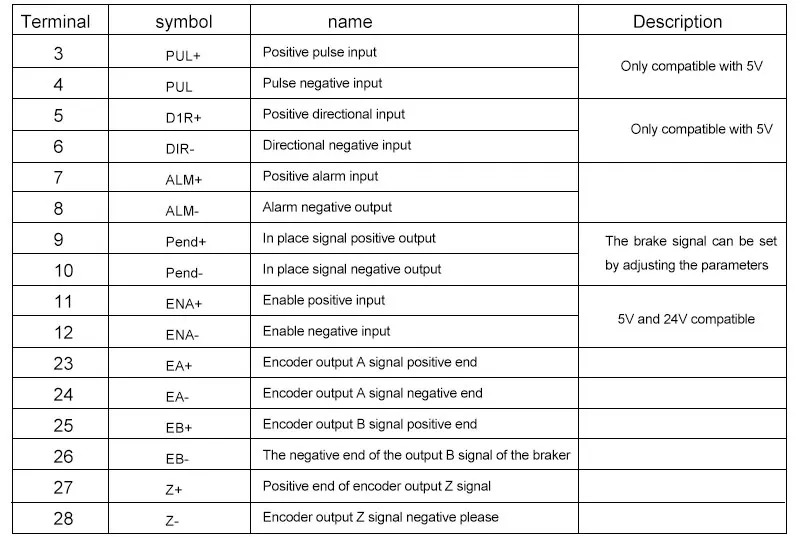

②Control сигнала порт

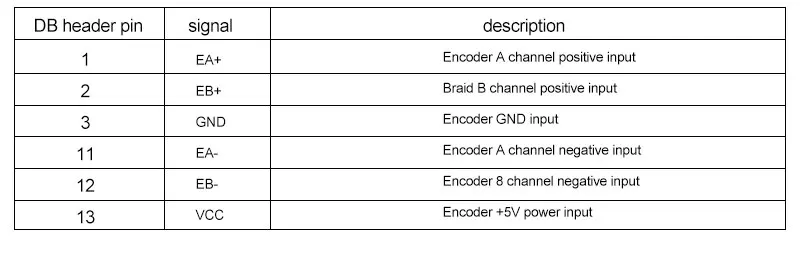

③ Входной порт кодировщика

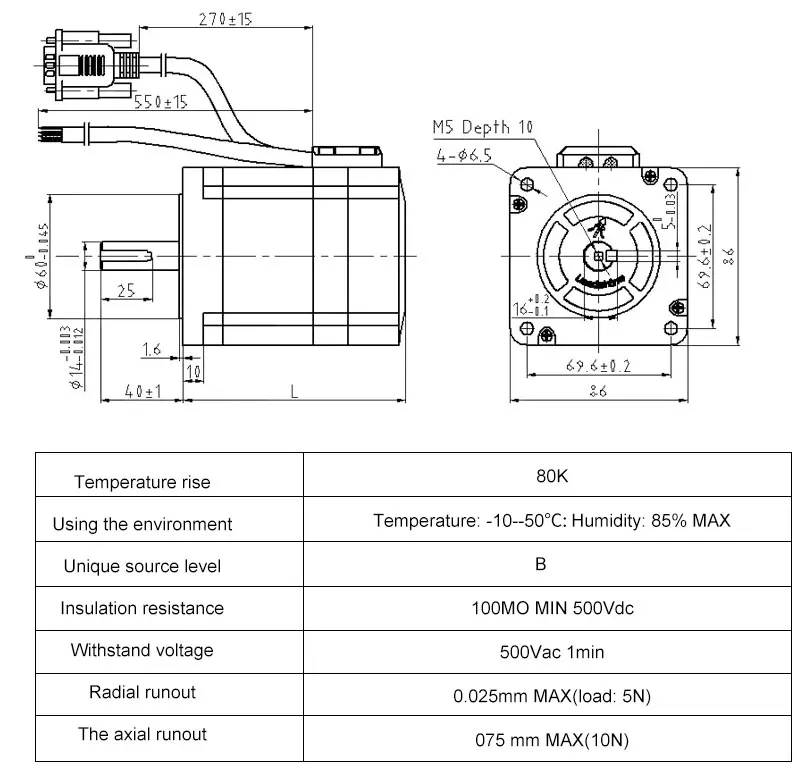

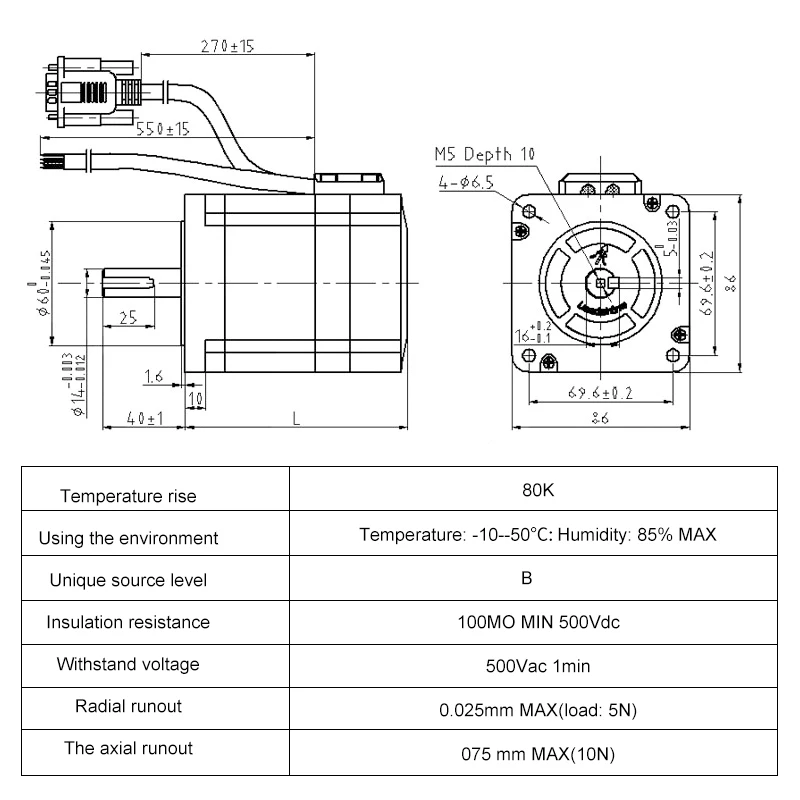

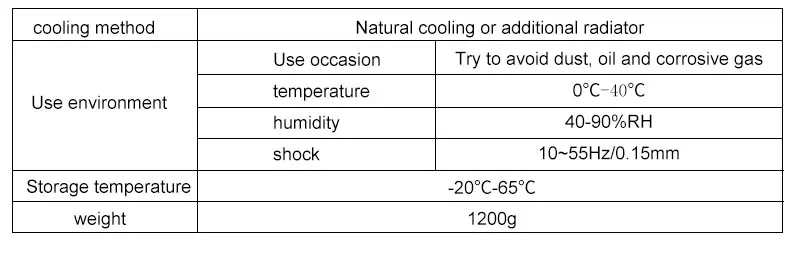

■Использование окружающей среды и параметров

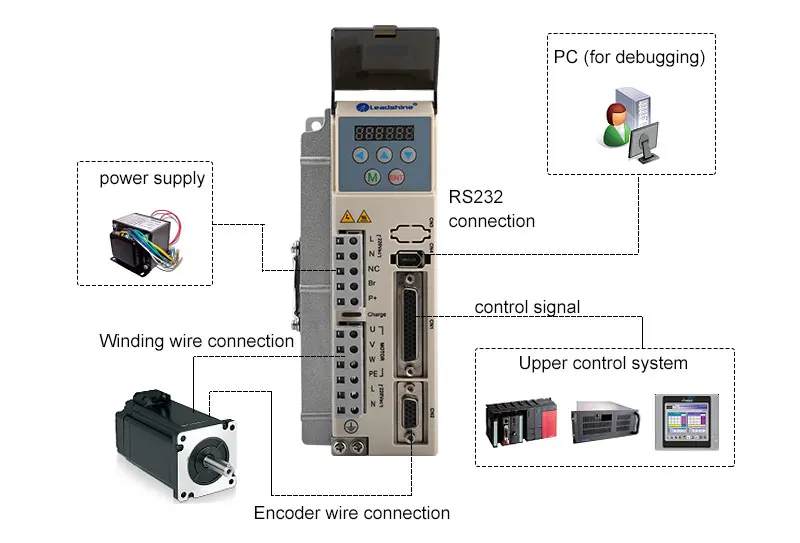

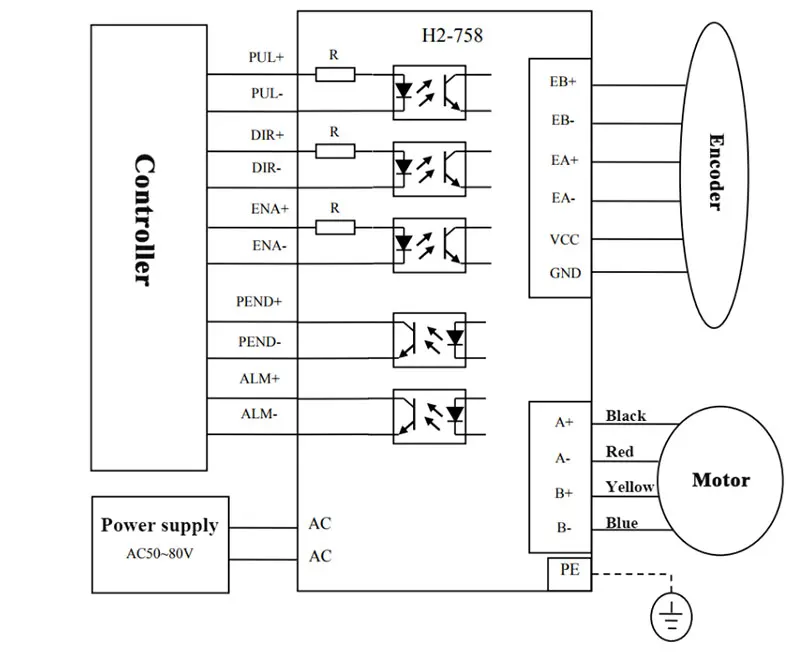

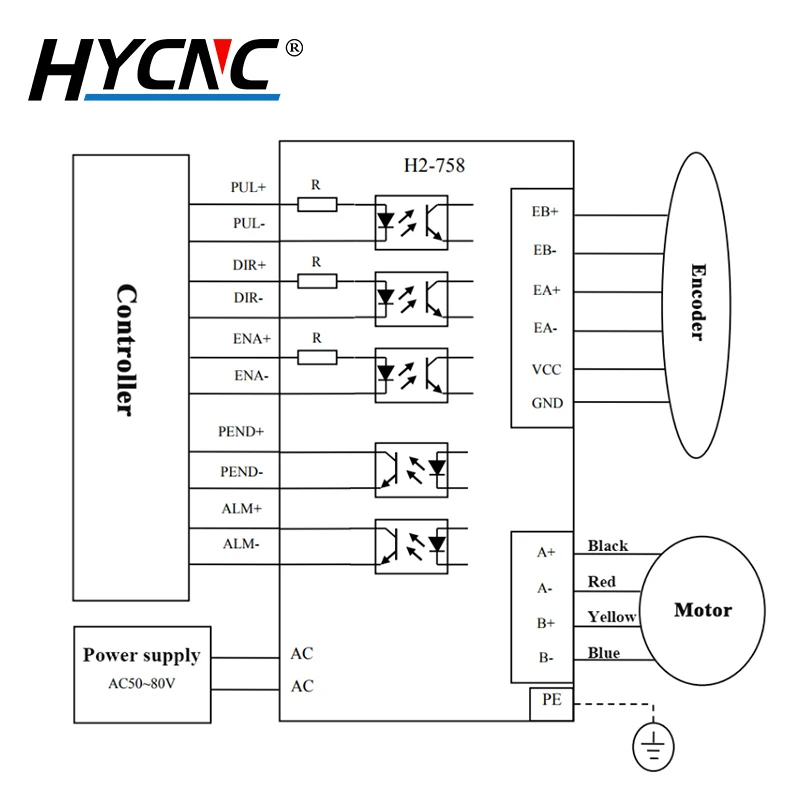

Общая схема проводки

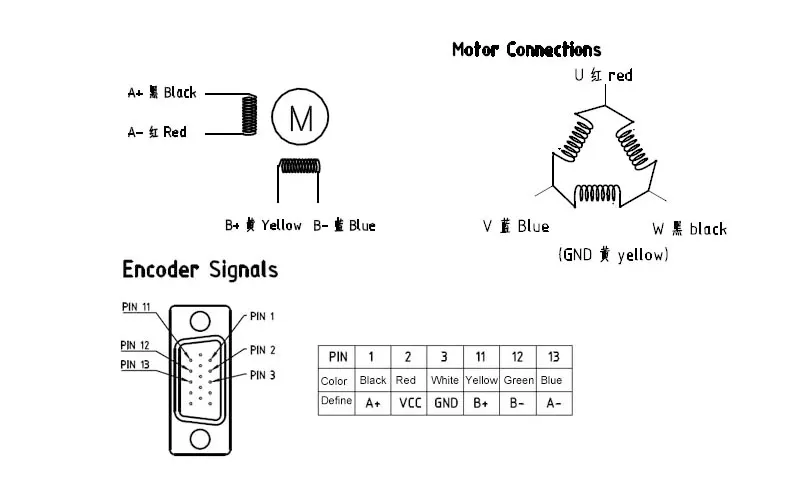

Схема проводки

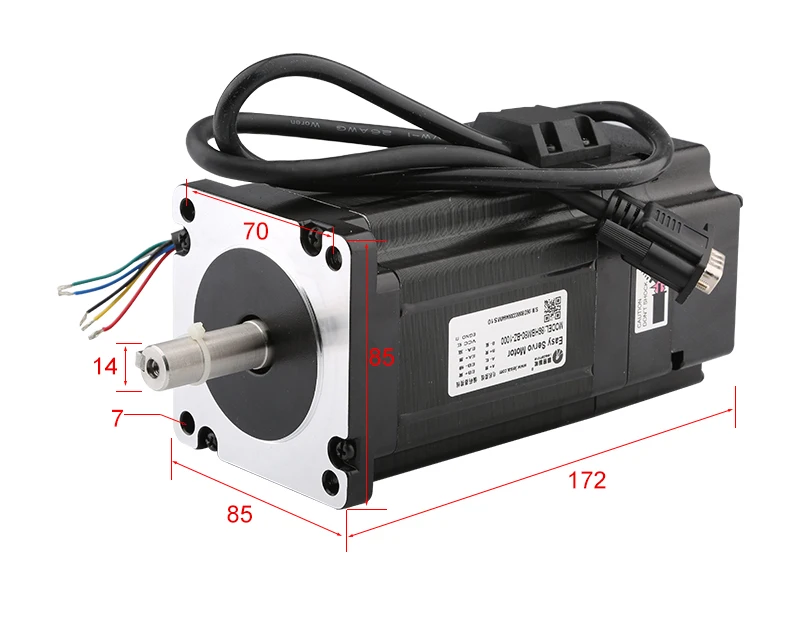

86HSM80-E1

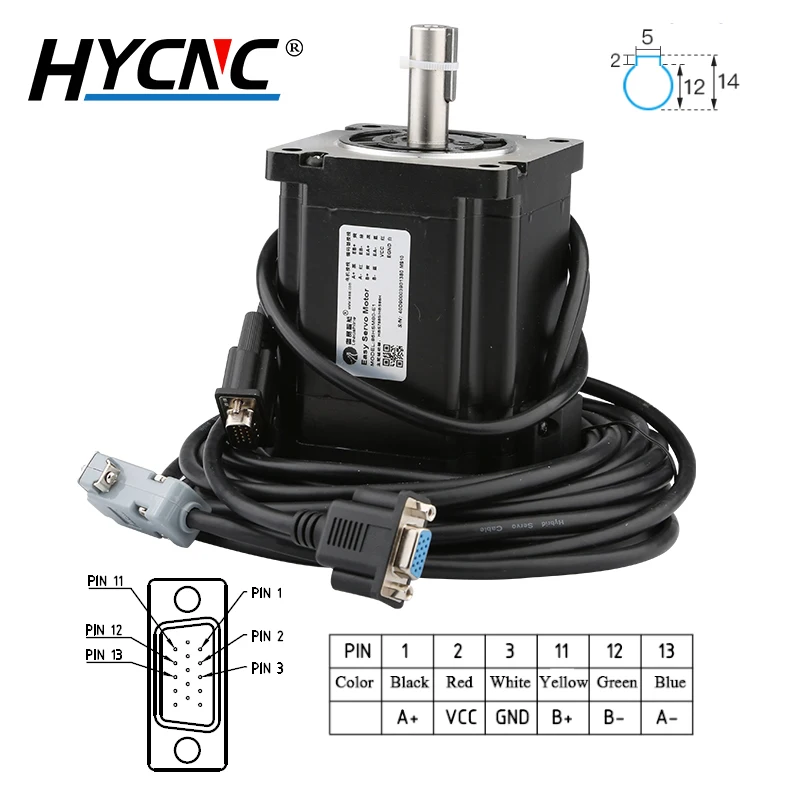

Длина кабеля с разъемом 300 мм, длина кабеля без вилки 530 мм

Гибридный сервомотор оснащен встроенным усилителем фотоэлектрического кодировщика и адаптирован к Reisai-2 серий гибридного привода пальто-зоны, что полностью решает проблему отсутствия шага шагового двигателя открытого цикла и улучшает скорость и точность обработки. Благодаря оптимизированной конструкции магнитной цепи, Высококачественные холоднокатаные листы из кремниевой стали и высокотемпературно-стойкие материалы с постоянным магнитом выбираются для улучшения плотности мощности и стабильности двигателя и значительно снижения температуры двигателя.

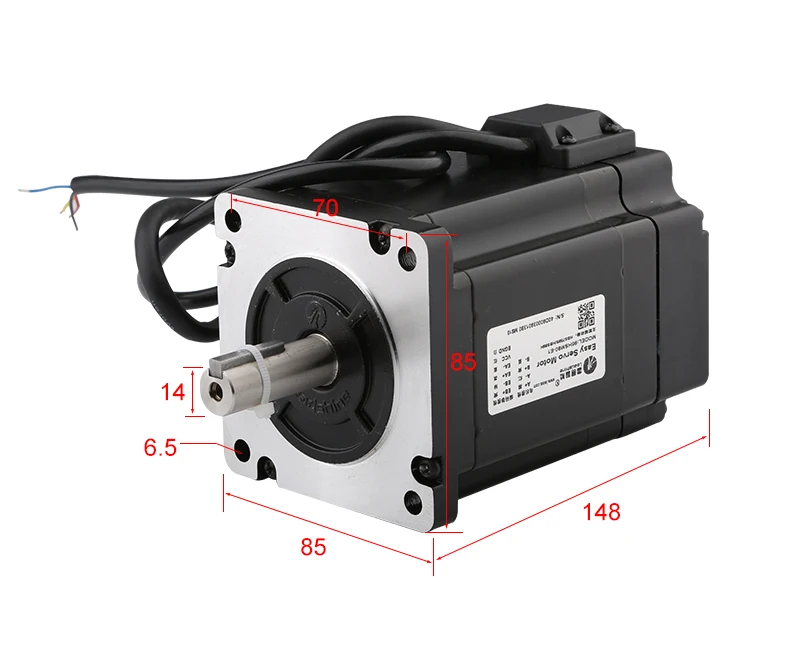

86HSM

■Frame номер: 86 ■Torque удержания: 3.5-12N-М ■встроенный 1000 - line star увеличивающие рост фотоэлектрический кодировщик ■ Высокая Выходной крутящий момент ■Small нагрев двигателя, низкое потребление энергии, ■Smooth операции, низкая видрация машина для измельчения шум ■Quick ответ подходит для частого запуска и остановки

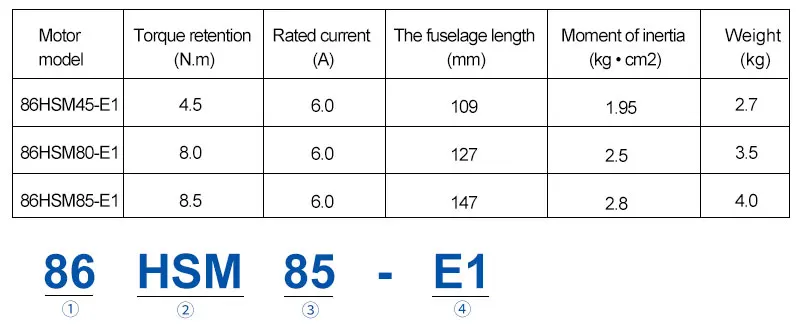

① Сиденье для салона

Код размера установки двигателя (например: 86 соответствует 86 двигателю)

② Название серии

HSM: Высокопроизводительный Серводвигатель типа смешивания

③ Крутящий момент двигателя

Разделенная на 10-это мотор держательный крутящий момент значений (такие как: 85 8,5 Н. М)

④ Номер линии кодировщика

E1 означает, что 1000 проводной кодер E2-это 2500 линейный кодер E5 для 5000 проводной кодер

Другой:

BZ: с керамическими тормозами FS: класс защиты IP67

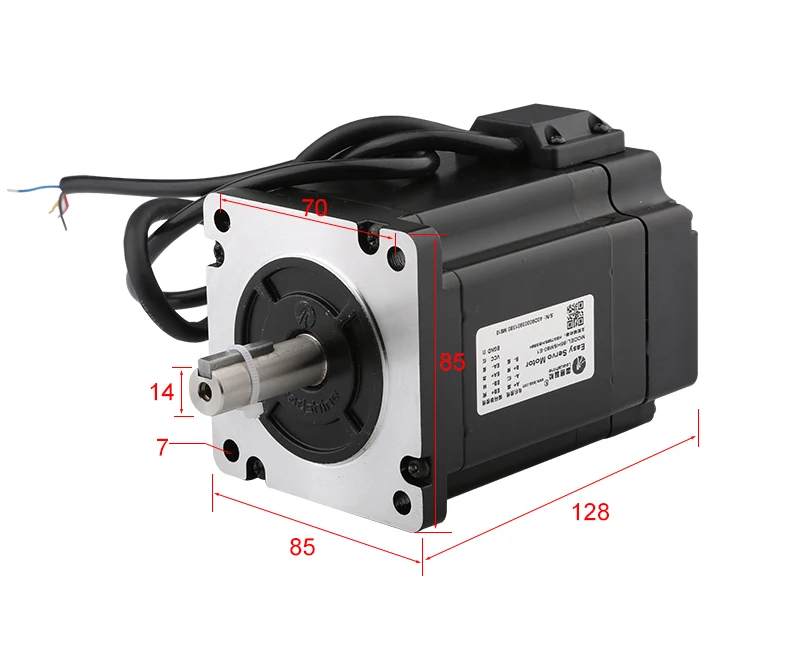

Серводвигатель 86HSM80-E1

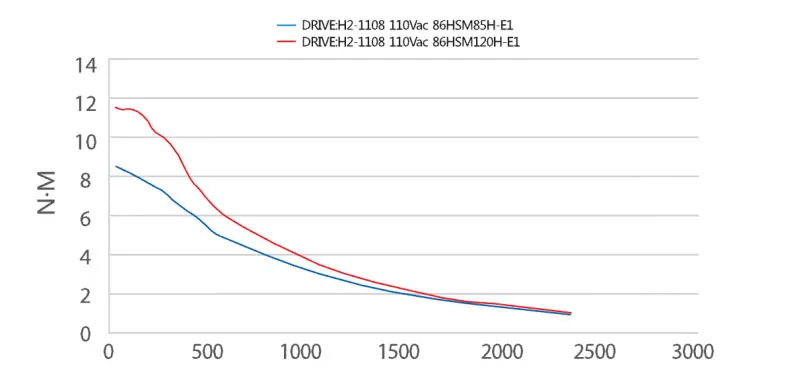

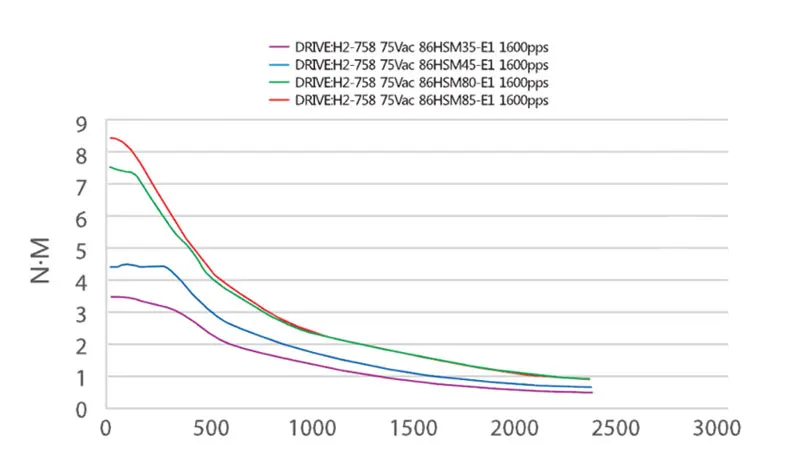

Скорость вращения оборотов в минуту кривая короткой частоты шасси (низкое давление)

Скорость вращения оборотов в минуту короткая кривая частоты кадра 86 (110 В переменного тока)
