TPA3255 2X300w стерео/одноканальный/высокомощный класс D/плата цифрового усилителя

TPA3255 2X300w стерео/одноканальный/высокомощный класс D/плата цифрового усилителя

Особое Внимание: пожалуйста, не подключайте и не прикасайтесь к линии аудиовхода, когда питание включено, плату легко сжечь путем высокочастотного самовозбуждения, плата протестирована и доставлена в хорошем состоянии, Я не несу ответственности за сжигание платы. Если вам нужен ремонт, оплатите почтовые расходы, стоимость ремонта и стоимость компонентов 。

TPA3255 Усилители DClass A доступны в DC48VDown drive4Под нагрузкой, могут получить 300 Вт + 300 Вт Стерео выходную мощность, они используют PurePath™Технология HD и TI Advanced архитектура с замкнутым контуром, Включение системы домашнего кинотеатра Blu-ray следующего поколения 、 Автономный домашний кинотеатр 、 Воспроизведение мультимедиа высокой четкости и Сверхнизкие искажения профессиональной аудиосистемы 。 это лучший цифровой усилитель мощности с самой большой мощностью одного чипа в настоящее время, очень низкими искажениями, высоким разрешением, с вентилятором, полным материалов, прекрасным качеством изготовления, стоит иметь 。

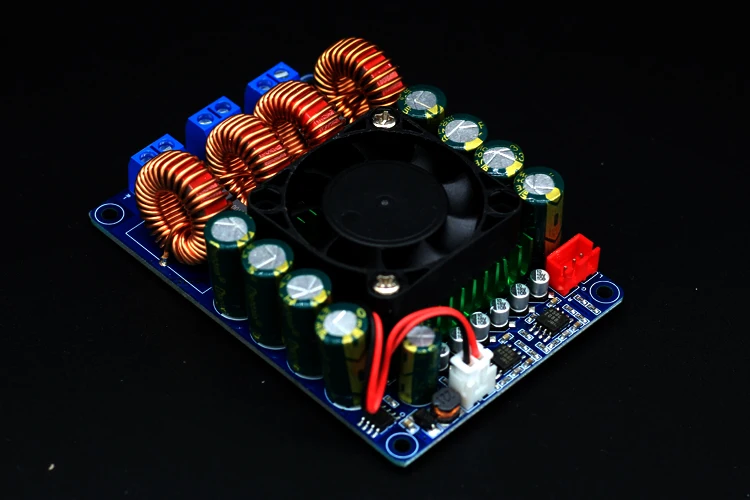

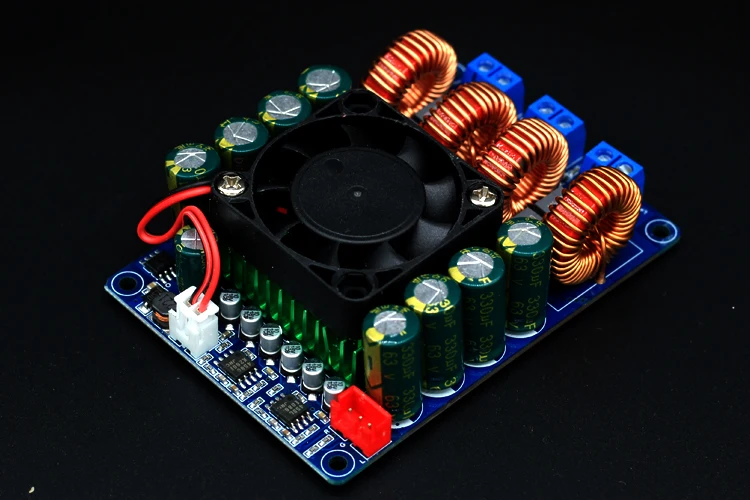

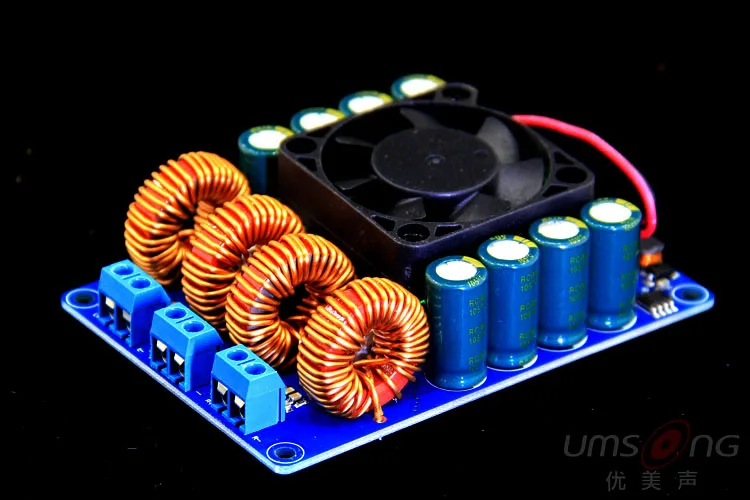

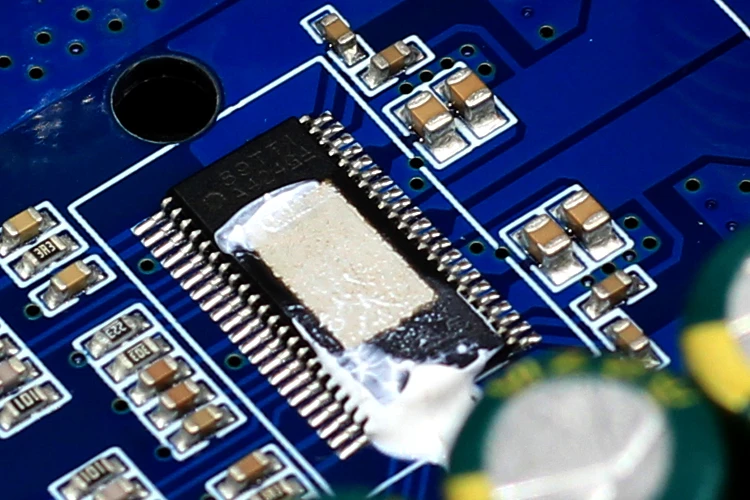

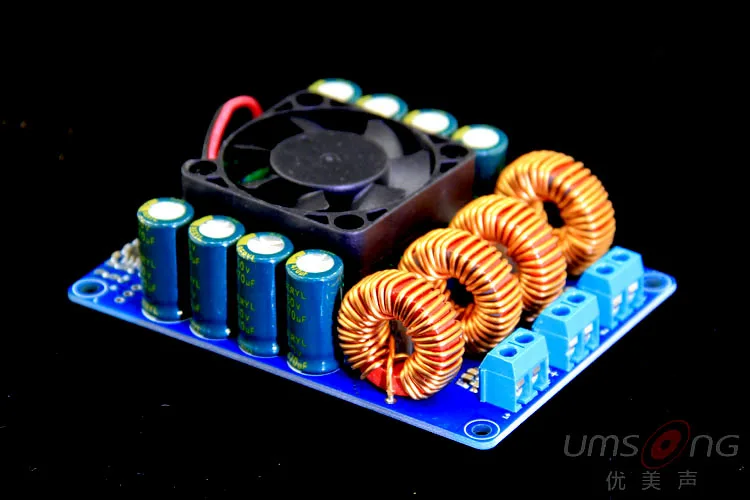

Фотографии платы следующие:

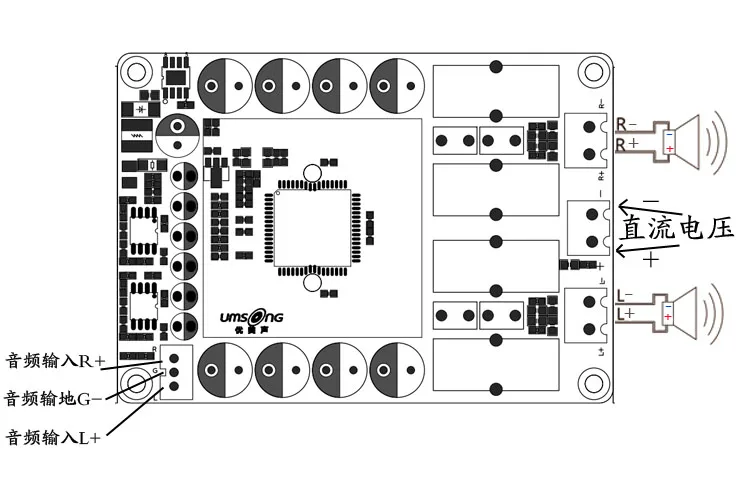

Схема подключения платы усилителя мощности выглядит следующим образом:

Индекс параметра:

DC = 50 В, R = 4 Ом, THD + N = 10% времени, P = 300 Вт постоянного тока = 50 В, R = 6 Ом, THD + N = 10% времени, P = 210 Вт постоянного тока = 50 В, R = 8 Ом, THD + N = 10% времени, P = 160 Вт

DC = 50 В, R = 4 Ом, THD + N = 1% времени, P = 240 Вт постоянного тока = 50 В, R = 6 Ом, THD + N = 1% времени, P = 160 Вт постоянного тока = 50 В, R = 8 Ом, THD + N = 1% времени, P = 125 Вт

Размер платы: longxwidexhigh = 91X64X27 мм

Вес: 130 грамм

Рекомендуемый Источник питания: direct48v,600W

Общее гармоническое искажение (THD + N):﹤ 1% Отношение сигнал/шум (SNR):>100 дБ Входное сопротивление: 20 кОм Напряжение смещения на выходе: ﹤150 мВ Усиление напряжения: регулируемая скорость преобразования (SR):50 В/СС Частотная характеристика: 20 Гц-20 кГц Объем источника питания: DC20--DC50V

Перед покупкой прочтите следующие инструкции (очень важно!) 1. Продукт принадлежит модулю DIYBare без корпуса, это специальный продукт, небольшая небрежность может повредить его, пожалуйста, убедитесь, что вы можете использовать продукт перед покупкой, пожалуйста, проконсультируйтесь со службой поддержки клиентов, если у вас есть какие-либо вопросы, не стреляйте, если вы не понимаете! Все товары проверяются на доставку, пожалуйста, не сомневайтесь, что у продукта есть проблемы с предубеждениями, в конце концов, Это в двух местах друг от друга, связаны технические проблемы, нам трудно понять проблему из вашего описания, нам все еще нужно решить проблему самостоятельно 。 добро пожаловать, чтобы не найти ошибку как цель жизни, сотрудничество с квалифицированными друзьями!2. Сам товар относится к аксессуару, на момент доставки нет других аксессуаров (если не указано иное), если вам нужны аксессуары, их нужно покупать отдельно, по коммерческим причинам, для нашей продукции Принципиальная схема не предоставляется 。
