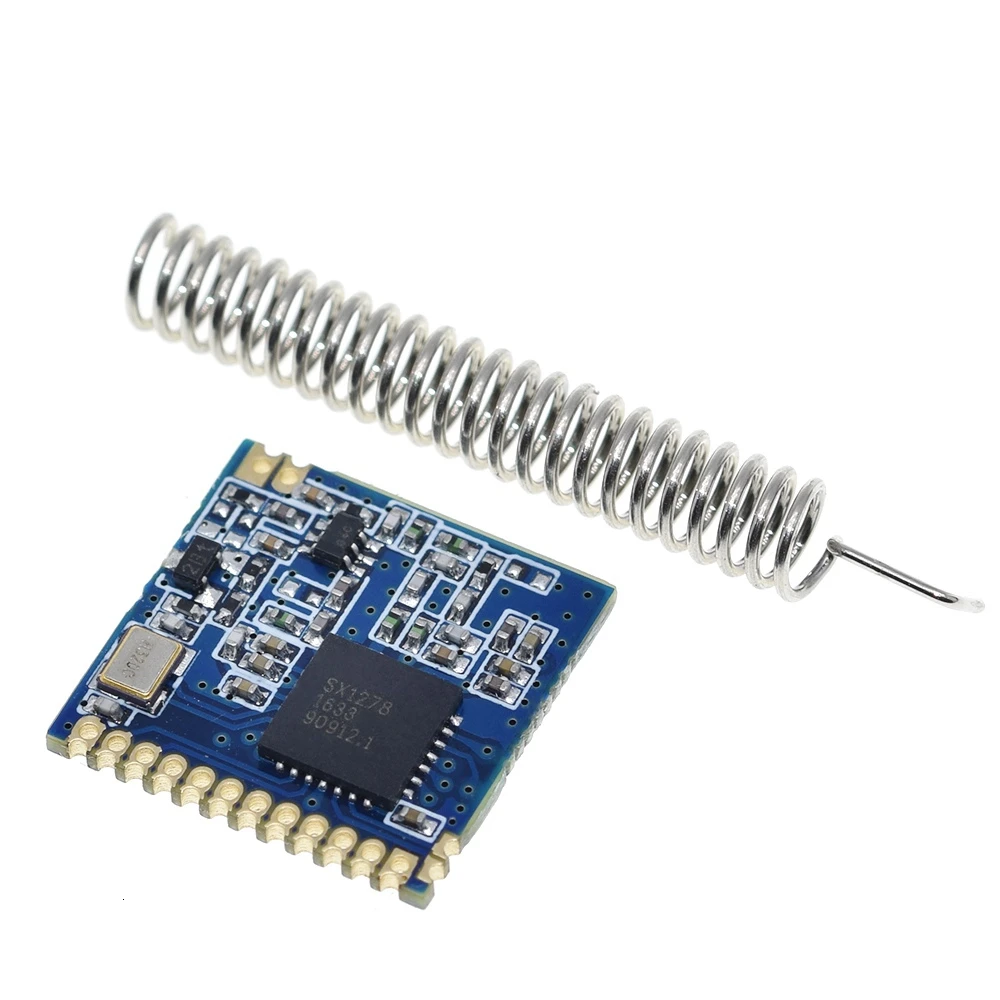

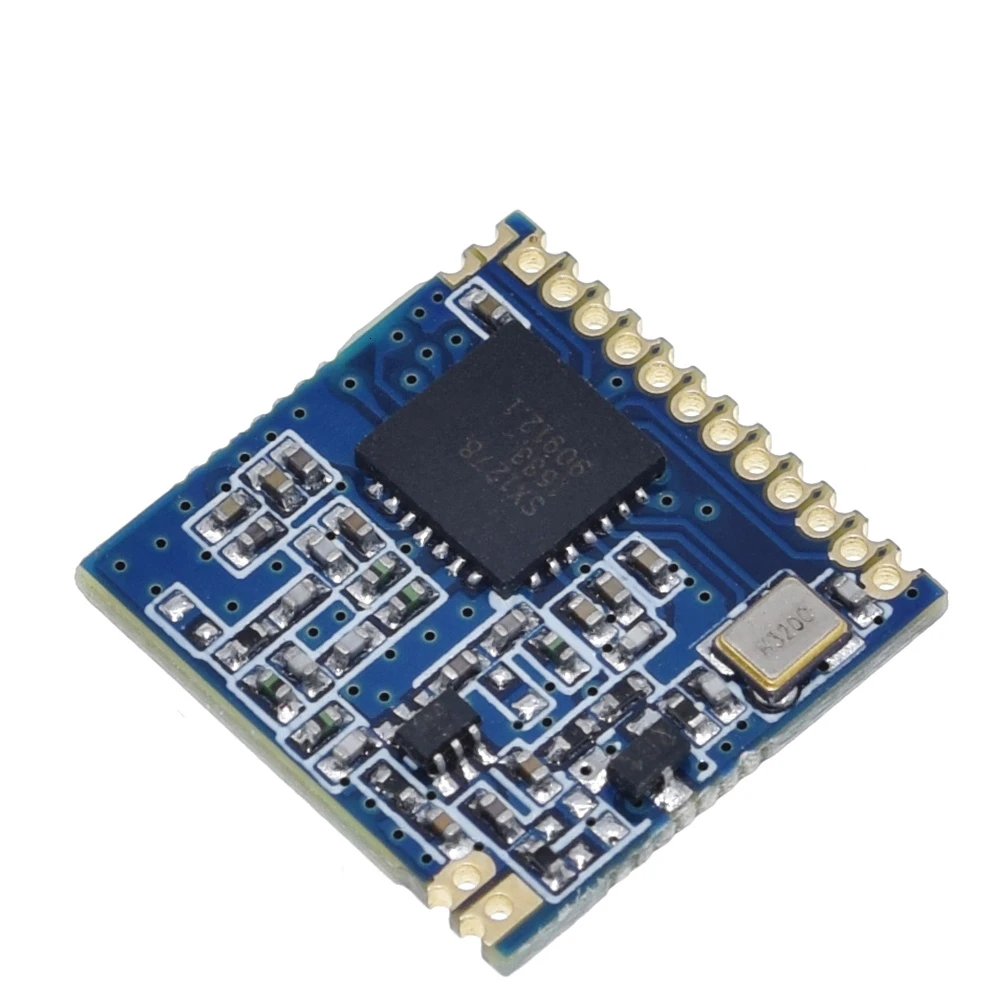

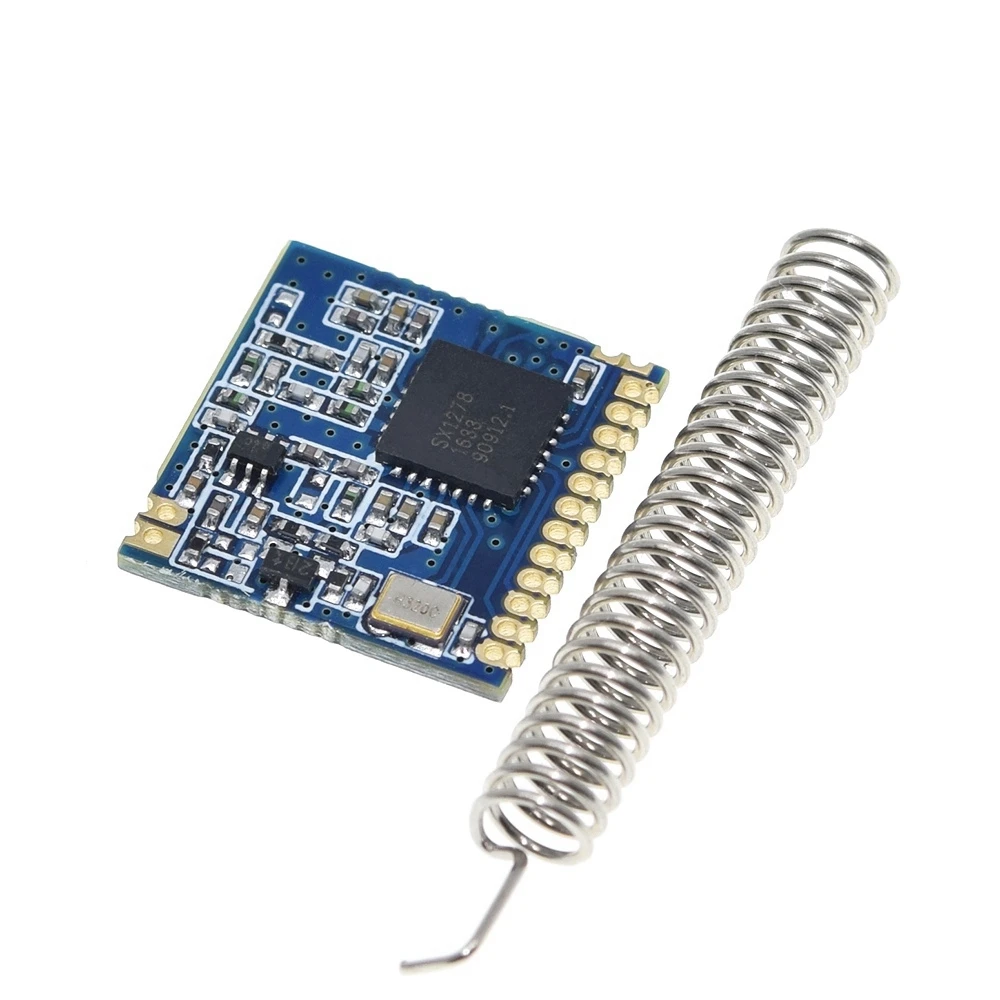

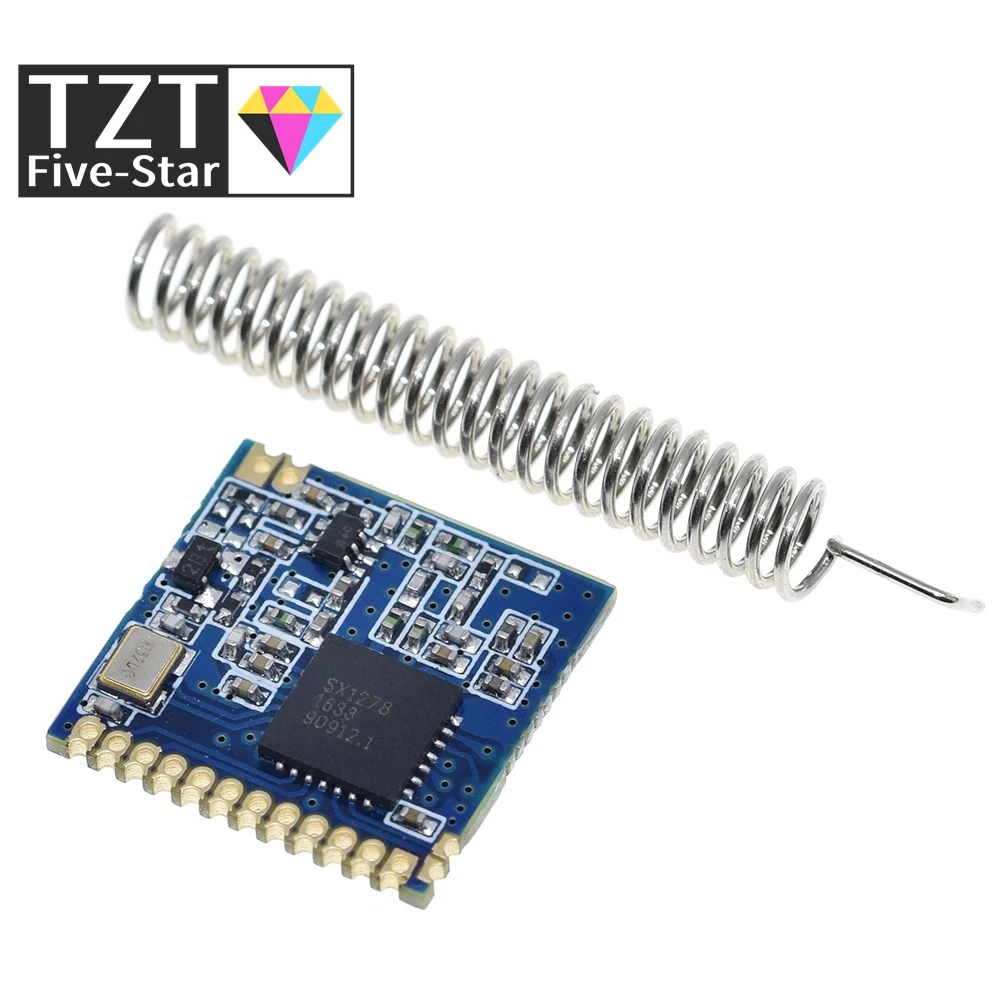

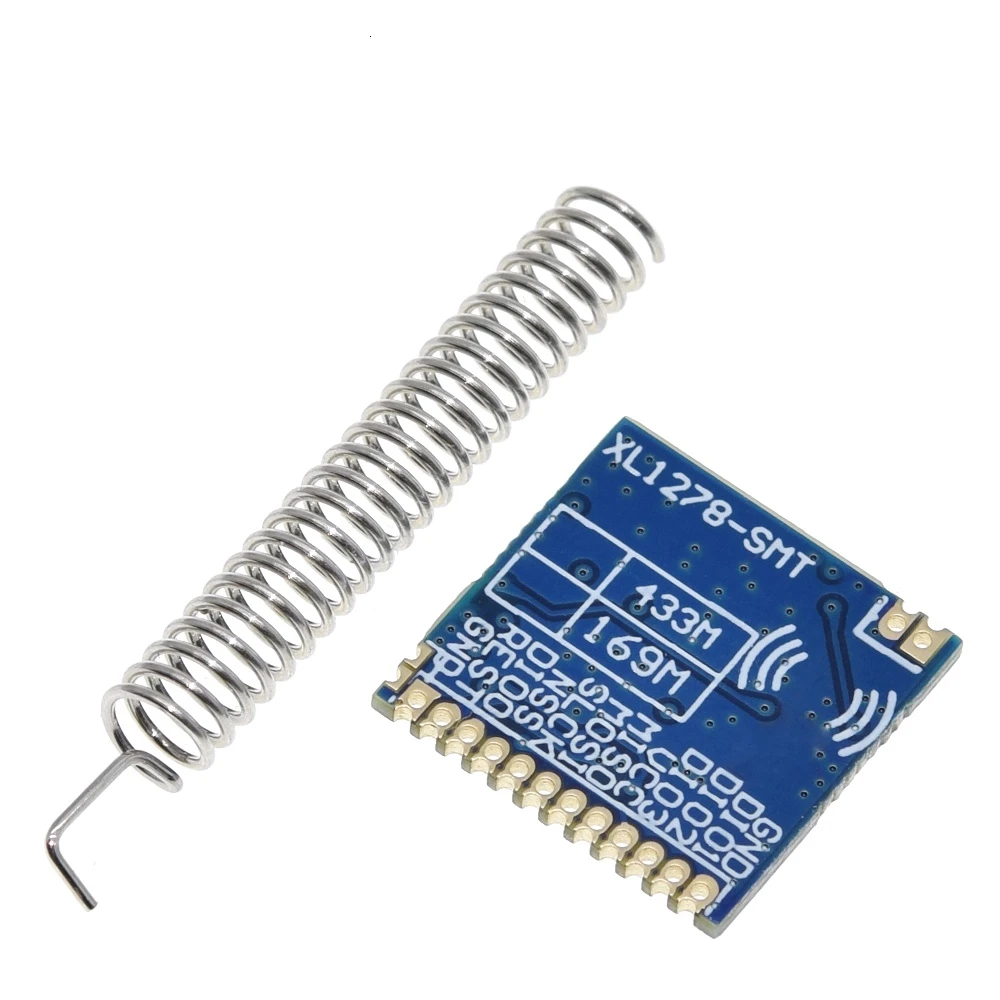

XL1276-D01 Беспроводной модуль-это новейший беспроводной чип технологии модуляции LoRaTM от SEMTECH, модуль в дополнение к традиционной технологии модуляции GFSK, но также использует технологию расширенного спектра LoRa (удаленного), со сверхдальней связью с расширенным спектром, высокой защитой от помех и минимизирует потребление тока. Использование режима LoRaTM может обеспечить высокую чувствительность-148 дБм, а со встроенной выходной мощностью + 20 дБм вы можете добиться маломощной передачи на сверхбольшие расстояния, модуль подходит для любой сложной среды приложений беспроводной передачи данных, таких как: стол, интеллектуальное управление домом, автомобильная электроника, охранная сигнализация, Промышленные системы мониторинга и управления, системы управления сельскохозяйственным орошением дальнего действия и другие приложения. Модуль может быть легко встроен в существующий продукт или систему заказчика, стандартный интерфейс SPI, что делает общение простым и лаконичным. Клиенты только в оригинальном устройстве микроуправления для составления простого протокола связи, вы можете добиться двусторонней связи для достижения передачи данных.

Второе: характеристики продукта

Технология FSK / GFKS, Технология расширенного спектра LoRa (удаленного)

Полудуплексная связь

Супер защита от помех (коэффициент отклонения канала: 56 дБ)

Высокая чувствительность приема-139 дБм. (32M пассивный кристалл 10ppm)

Многодиаполосный ISM, нет необходимости подавать заявку на бесплатное использование частот.

Многочастотный опционально, различные скорости передачи. Может использоваться в технологиях FDMA и FM.

Интеллектуальный сброс, мониторинг низкого напряжения, Пробуждение таймера, режим низкого энергопотребления, спящий режим

Низкое энергопотребление для приема тока: 10-12 мА

256-битный FIFO TX / RX

Функция обнаружения канала RSSI

Режим передачи: FIFO/прямой режим (рекомендуемый режим пакета FIFO)

Конфигурация: AFC/функция пробуждения по воздуху/низкое энергопотребление/чувство несущей/исправление ошибок FEC/Шифрование AEC

Передача на сверхбольшие расстояния открывается до 5 км.

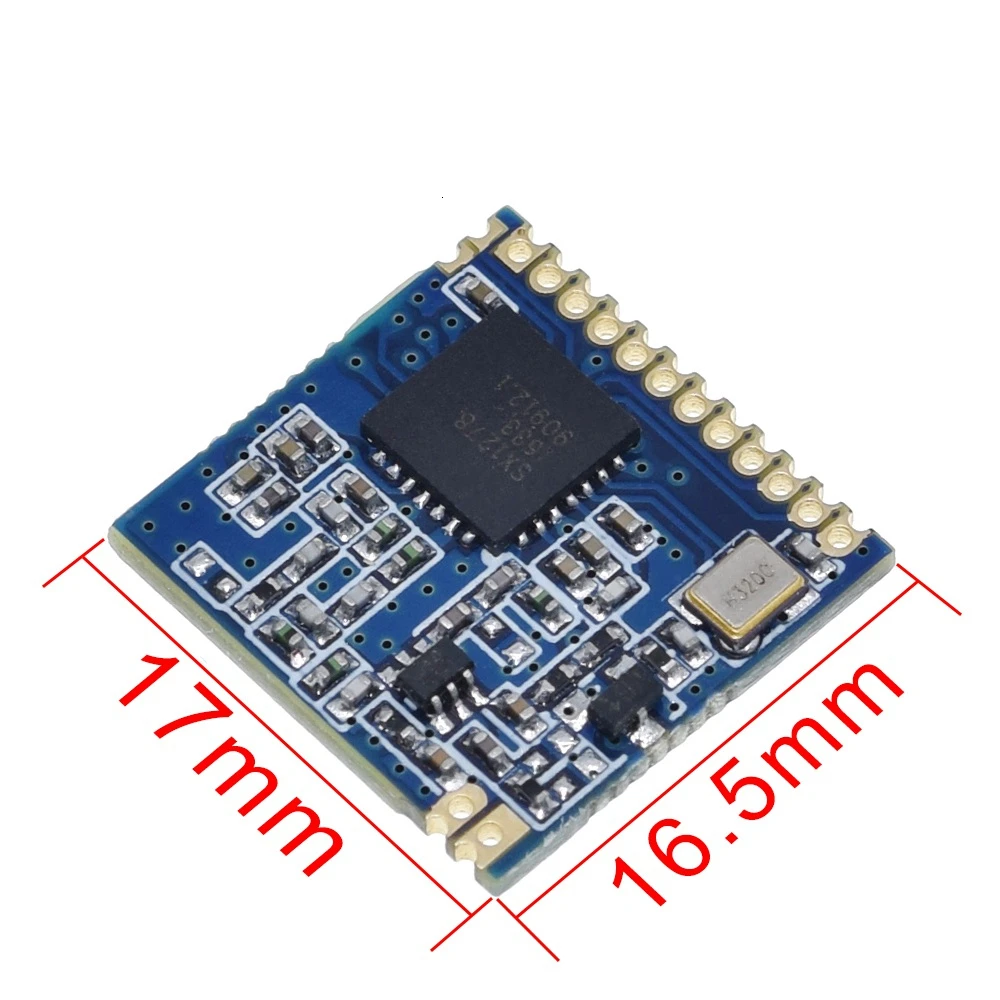

Размер модуля: 17*16,5 мм

Три: применение продукта

1) дистанционное управление и удаленная система сбора данных

2) Беспроводное чтение метра (счетчик воды, счетчик, газовый счетчик)

3) Беспроводная приказывая машина, месторождение нефти, минируя зона, место, фабрика и другая система интерфейса оригинала 485/232

4) промышленный сбор данных, передача, умная система управления

5) Беспроводная аварийная система

6) умная система мебели

7) Младенческая система охраны/Больница Пейджинг система

8) Беспроводная Малая система передачи данных

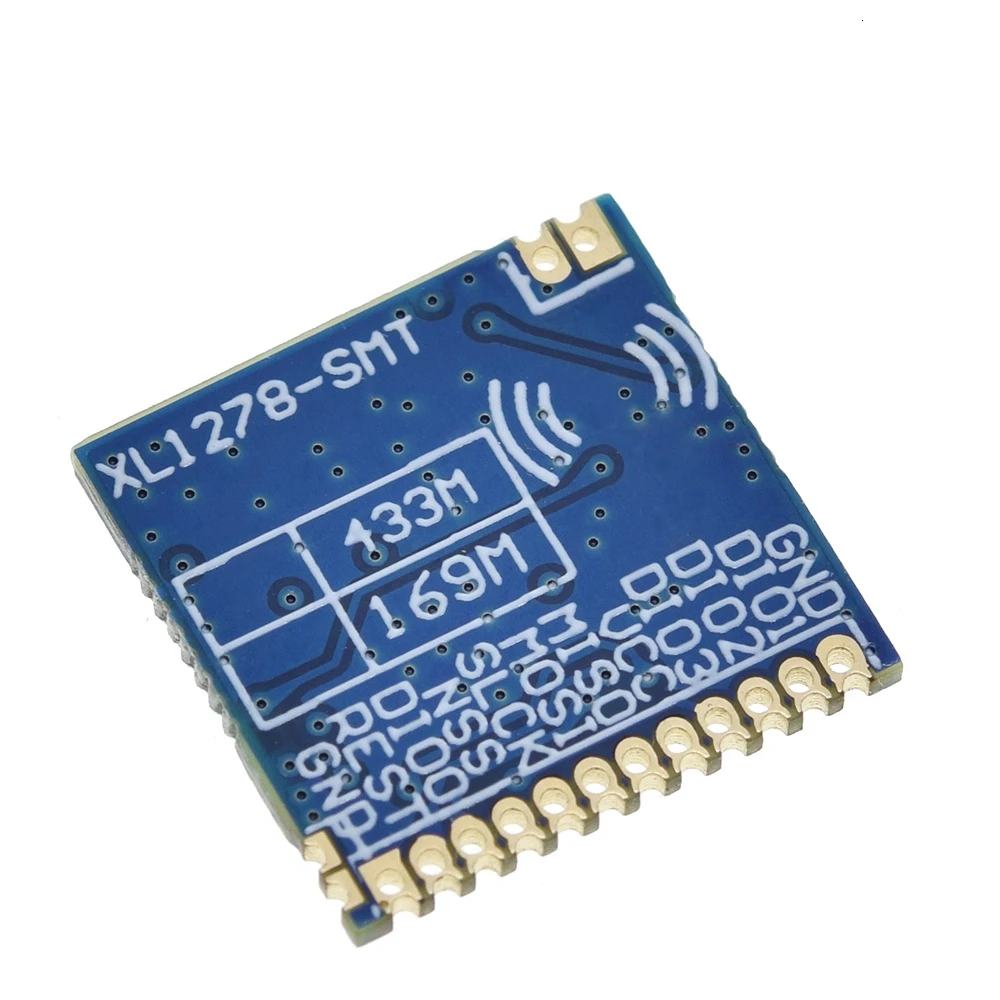

Четыре: определение интерфейса

Заказ

Определение

Описание

Замечания

1

Земля

Сигнальная земля

2

Дио 1

Цифровой ввод/вывод, можно настроить

3

Дио 2

Цифровой ввод/вывод, можно настроить

4

DIO3

Цифровой ввод/вывод, можно настроить

5

VCC

Источника питания

3,3 В (1,8 ~ 3,6 В)

6

МИСО

Вывод данных SPI

7

Моси

Вывод данных SPI

8

СКК

Тактовый вход SPI

9

НСС

Выбор микросхемы SPI

10

Дио 0

Цифровой ввод/вывод, можно настроить

Обратитесь к процедуре для прерывания

11

ОТДЫХ

Сбросить

12

ОТДЫХ

Сбросить

13

Земля

Сигнальная земля

14

DIO4

Цифровой ввод/вывод, можно настроить

15

Дио 5

Цифровой ввод/вывод, можно настроить

16

Муравей

Антенный интерфейс

Передний конец модуля

Внешний интерфейс

Пять: Производительность параметров

Проект

Описание

Минимальное значение

Типичное значение

Максимальное значение

Единица

Рабочее напряжение

1,8

3,3

3,6

V

Рабочая температура

− 20

25

70

°

Рабочая частота

410

433

525

МГц

Передача мощности

19

20

20,5

ДБм

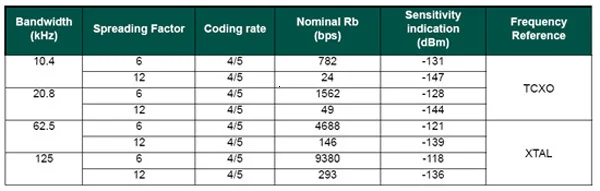

Получение чувствительности

ФСК @ 1,2 К

Отклонение частоты 5 К

-121

ДБм

Лора @ 146 бит/с

BW = 62,5 кГц

СФ = 12

-139

ДБм

Лора @ 293bps

BW = 125 кГц

СФ = 12

-133

ДБм
