Модуль генератора сигналов ICL8038 с монолитной функцией сварной синусоидальный

Модуль генератора сигналов ICL8038 с монолитной функцией сварной синусоидальный

Характеристика:

С отличной производительностью асинхронный генератор ICL8038, добавьте небольшое количество резистивных и емкостных компонентов, может производить синусоидальную, треугольную и квадратную волну, а также частоту сигнала, рабочий цикл, регулируемая Синусоидальная волна искажений.

Примечание:
Требуется определенная способность DIY, вам нужно самостоятельно сварить комплект

Описание:
ICL8038 pin функции:
1 фут, 12 фут: регулятор синусоидальной формы;
2 ступня: Синусоидальная волна;
3 фута: треугольная волна;
4 фут, 5 фут: регулировка частоты и рабочего цикла (или асимметрии формы волны);
6 футов: V +, положительный источник питания;
7 футов: смещение; 8 футов: регулировка частоты входного терминала;
9 футов: квадратный волновой выход.
Это открытый коллекторный выходной терминал, работа должна занять нагрузочный резистор на соответствующий положительный блок питания от штыря, чтобы получить ttl-совместимый квадратный волновой выход, сопротивление нагрузки должно быть подключено к источнику питания + 5 В;
10 футов: Синхронный конденсатор терминал;
11 футов: V-, отрицательный блок питания или земля. Используйте положительный и отрицательный источник питания, 11 футов к отрицательному источнику питания, выходной сигнал симметричен по отношению к 0 В; Используйте один положительный источник питания, 11 футов заземлен, выходной сигнал униполярный, равномерное напряжение + VCC / 2;
13 футов, 14 футов: пустая нога.
Наборы предназначены для диапазона частот 50-5 кГц, две полосы с переключателем S для переключения, RP1-это регулировка частоты, RP2-регулировка рабочего цикла, RP3-это Регулировка искажений синусоидальной волны. В цепи используется одиночный источник питания 12 В, вход от X1; X2, X3-Выходная сторона формы волны, вы можете использовать осциллограф для наблюдения трех форм выходного сигнала.

Модель: ICL8038
Вход 12 В постоянного тока
Частотный диапазон 50-5 кГц,
Размер: 6 см * 4,5 см * 0,2 см
Вес: 26 г

Посылка включает в себя:

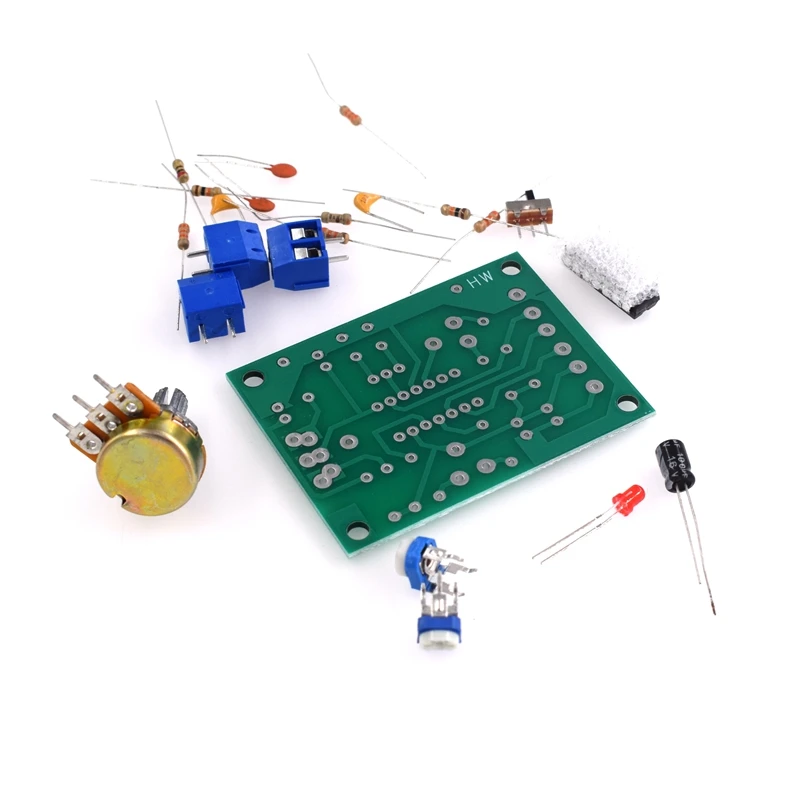

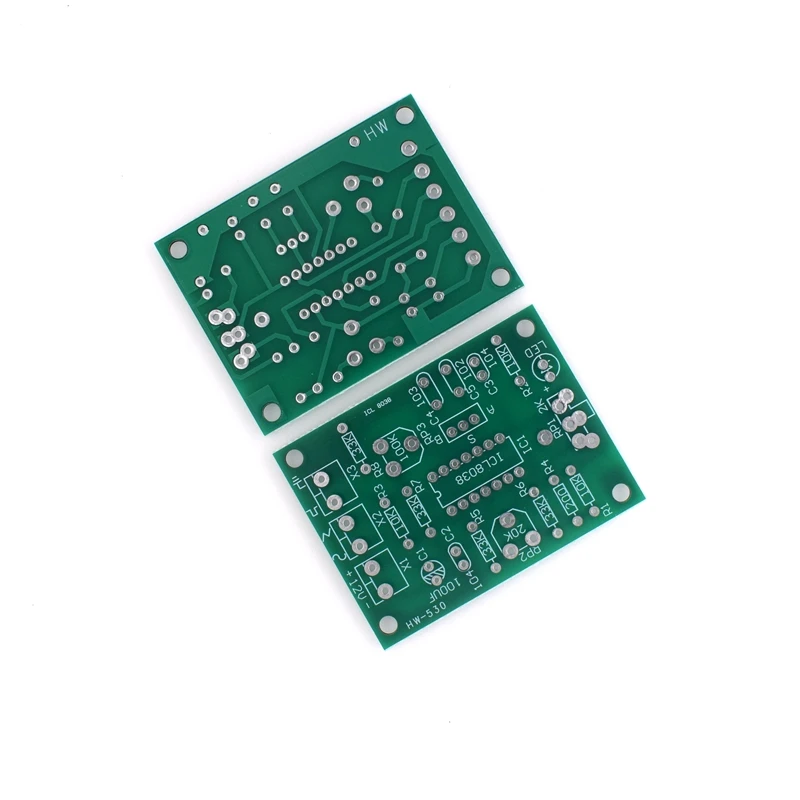

1 комплект модуль генератора сигналов и электронный комплект

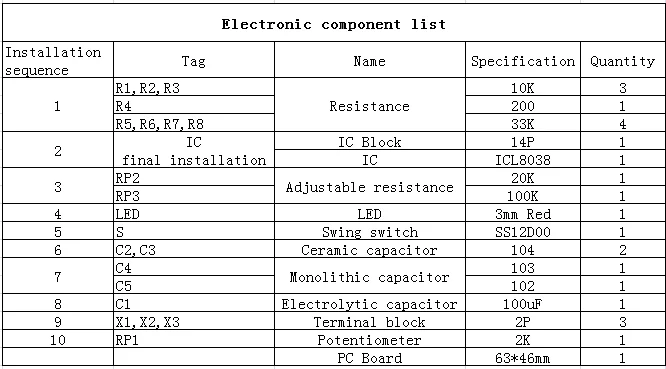

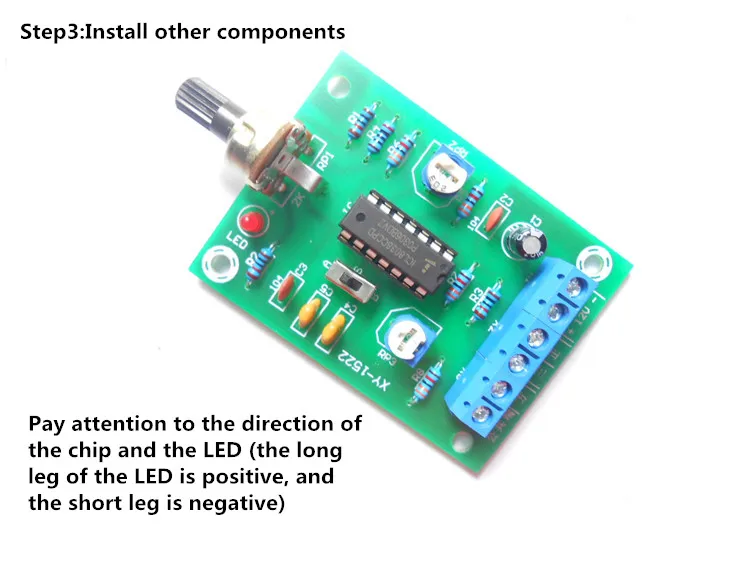

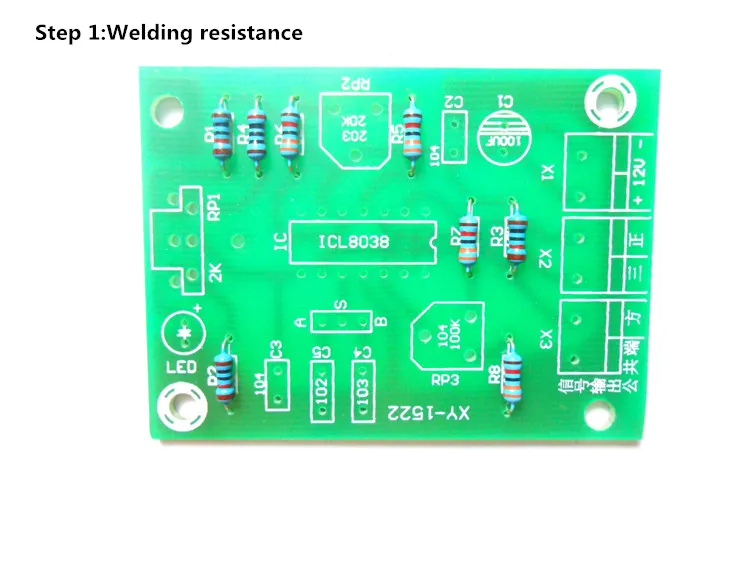

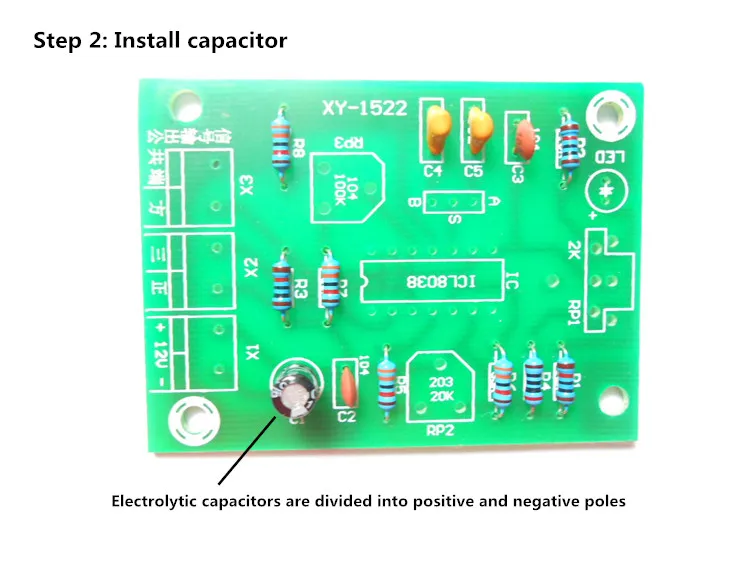

Список электронных компонентов и шаги по установке
