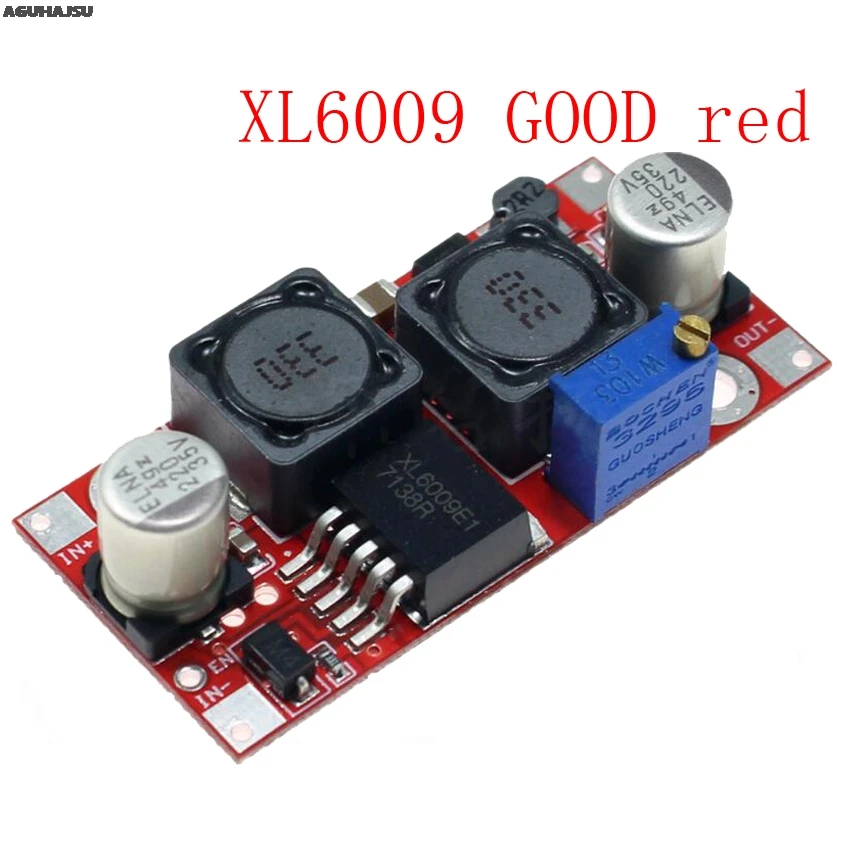

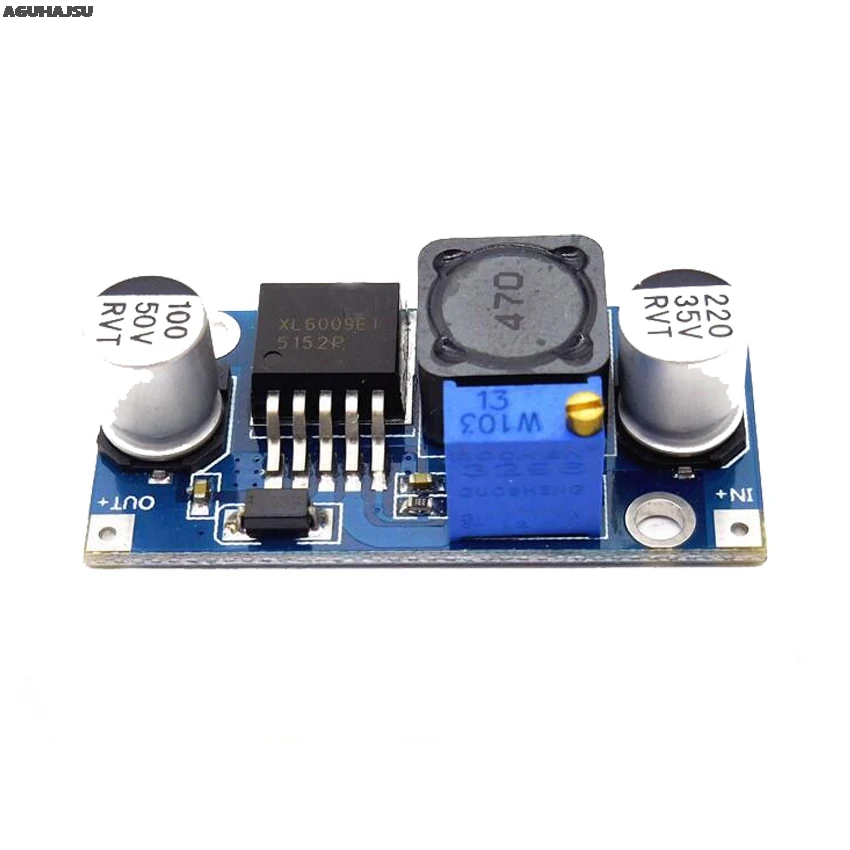

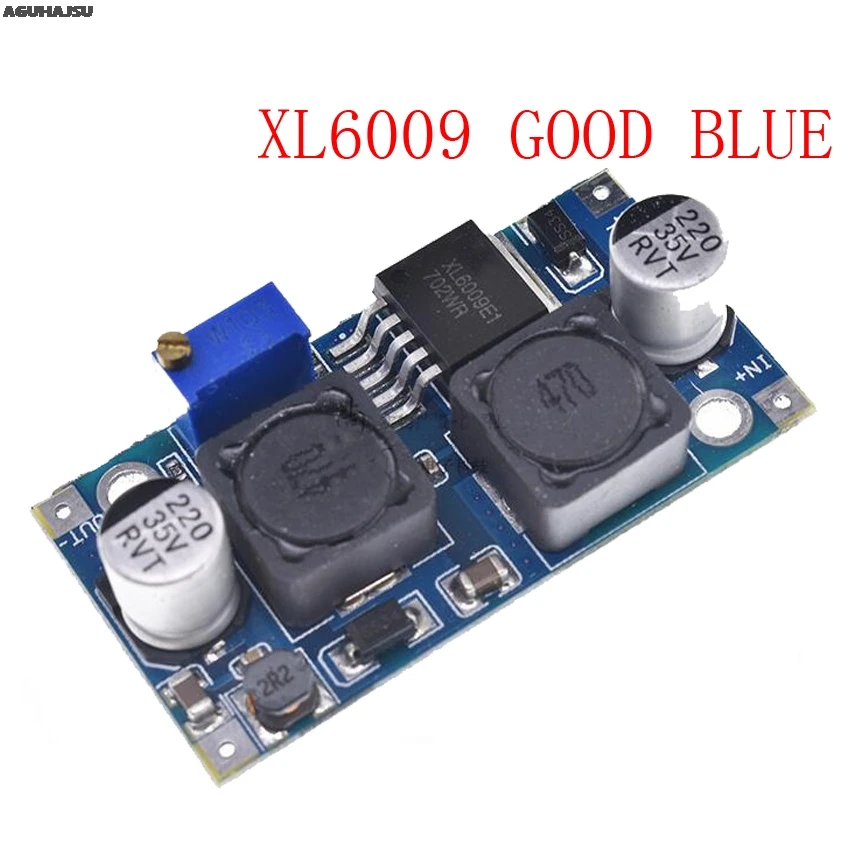

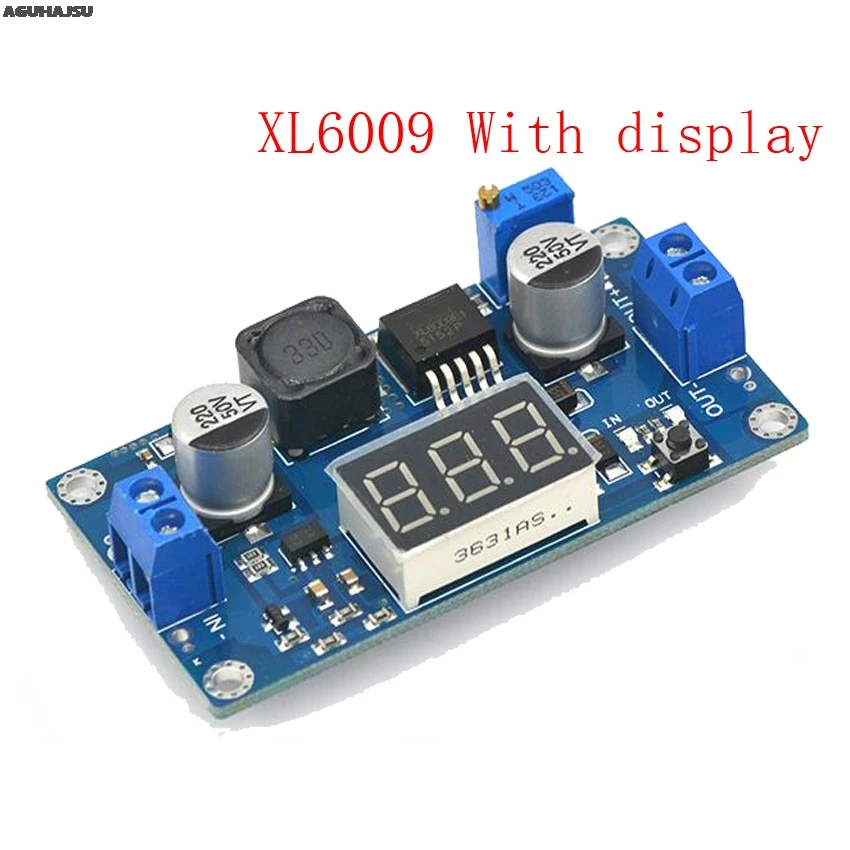

Повышающий преобразователь XL6009 Регулируемый понижающий 15 Вт 5-32 В до 5-50 в модуль

Повышающий преобразователь XL6009 Регулируемый понижающий 15 Вт 5-32 В до 5-50 в модуль

Параметр модуля

Характер модуля: неизолированный модуль boost (BOOST)

Входное напряжение: 5-32 в

Выходное напряжение: (1) постоянно регулируется (5-50 в)

(2) фиксированный выход (Произвольный выбор между 5-50 в), пожалуйста, сообщите владельцу магазина при покупке.

(3) Если вам нужно более высокое напряжение, пожалуйста, свяжитесь со мной напрямую.

Выходной ток: 2,5a (макс.)

Входной ток: 4A (макс.)

Выходная мощность: Естественное охлаждение 15 Вт, плюс радиатор 25 Вт (макс.) Фактическая мощность

Максимальная выходная мощность = входное напряжение * 4A * эффективность преобразования

Выходная пульсация: вход 12 В выход 24 0.5A пульсация 30 мВ 20 м полоса пропускания

Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (температура окружающей среды превышает 40 градусов, пожалуйста, уменьшите энергопотребление или Увеличьте теплоотдачу)

Повышение температуры при полной нагрузке: 45 °C

Рабочая частота: 400 кГц

Ток без нагрузки: от 5 В до 12 в 18 мА, от 8,4 В до 12 в 11 мА, от 12 В до 24 В 15 мА, от 12 В до 36 в 18 мА, от 24 В до 48 в 14 мА, 24В до 36В 11мА.

Скорость регулировки нагрузки: ± 0.5%

Регулировка напряжения: ± 0.5%

Скорость динамического отклика: 5% 200uS

Включить порт управления: Да, высокий уровень 1,4 V-VIN (ON), низкий уровень 0-0,8 V (OFF), высокий уровень по умолчанию

Защита от короткого замыкания: нет (пожалуйста, установите предохранитель или защитную цепь на входе)

Защита обратного подключения на входе: нет, пожалуйста, сотрудничайте с нашей платой обратной защиты или диодом входной серии.

Способ установки: можно прикрутить (фиксированное отверстие 3 мм), 2 крепежных отверстия

Способ подключения: пайка, пайка непосредственно на печатную плату после добавления контактов
