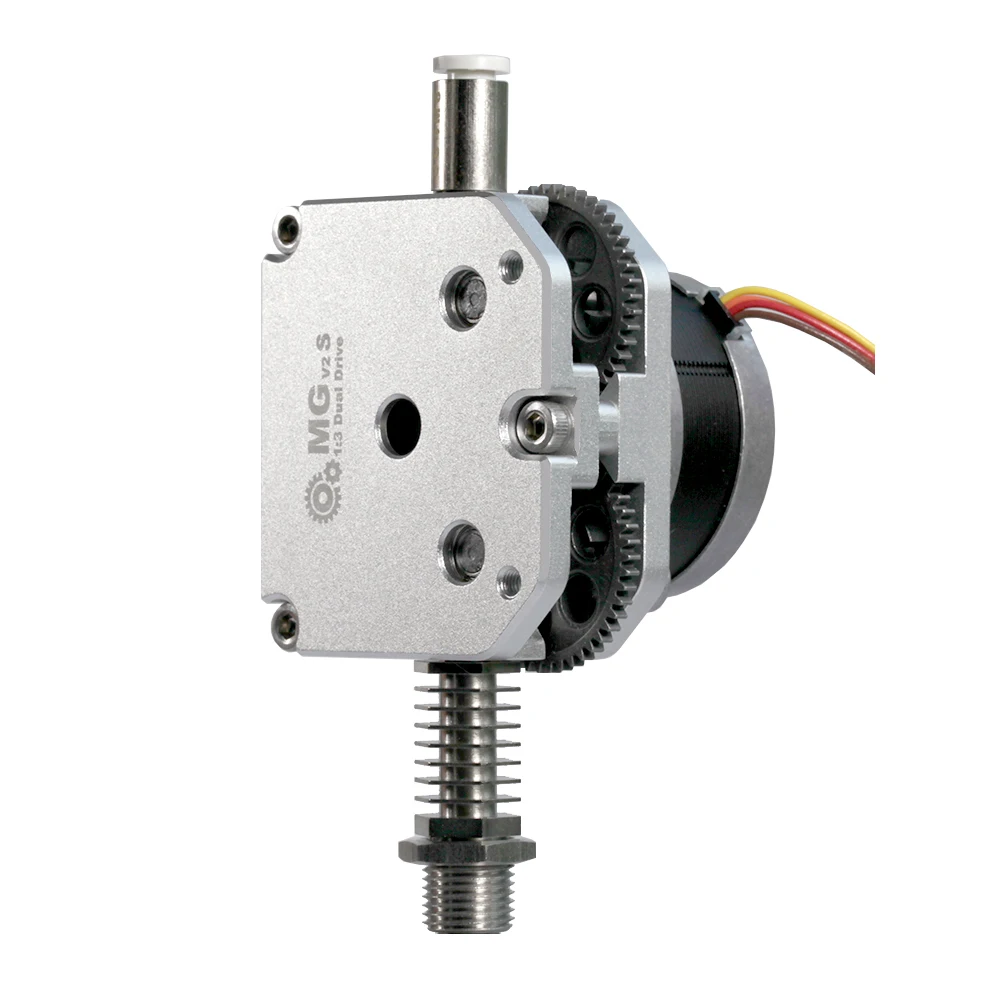

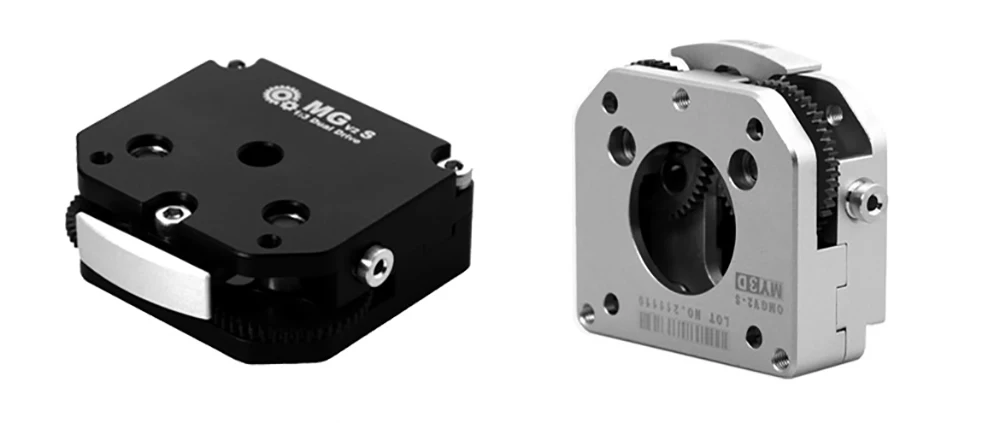

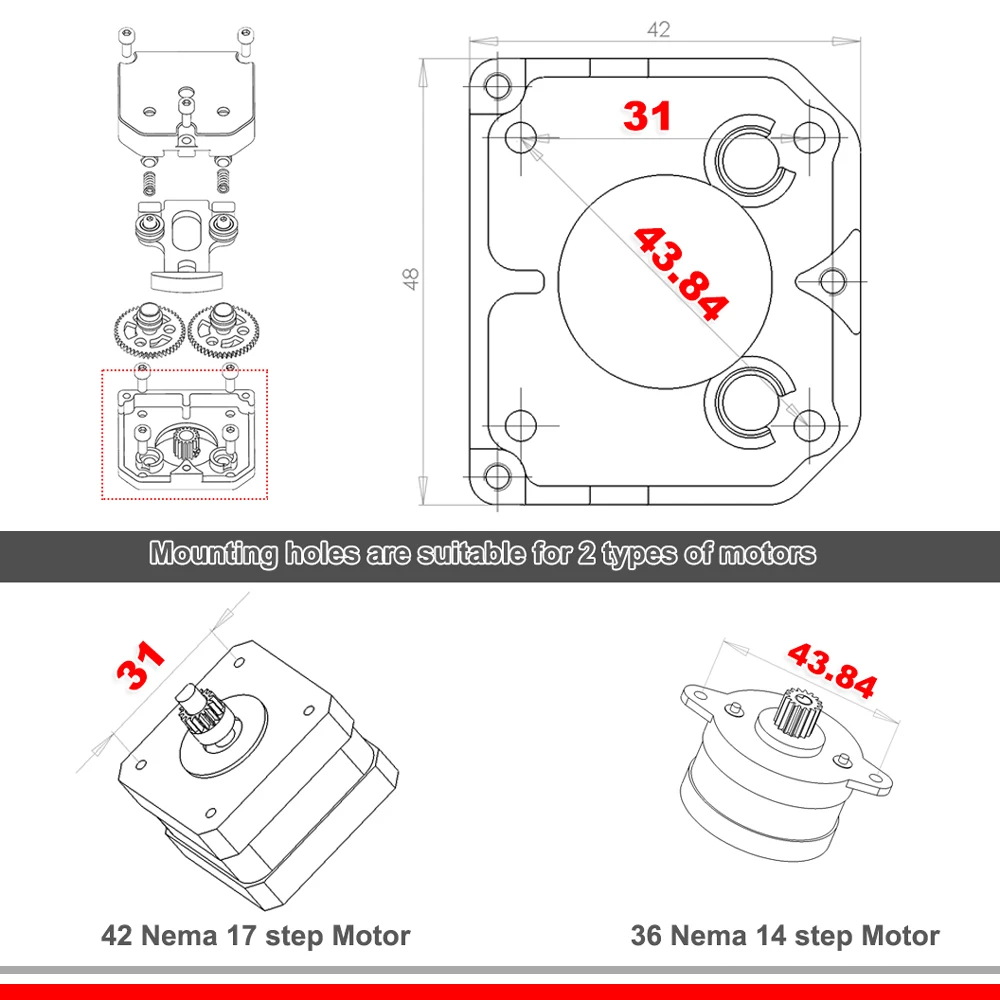

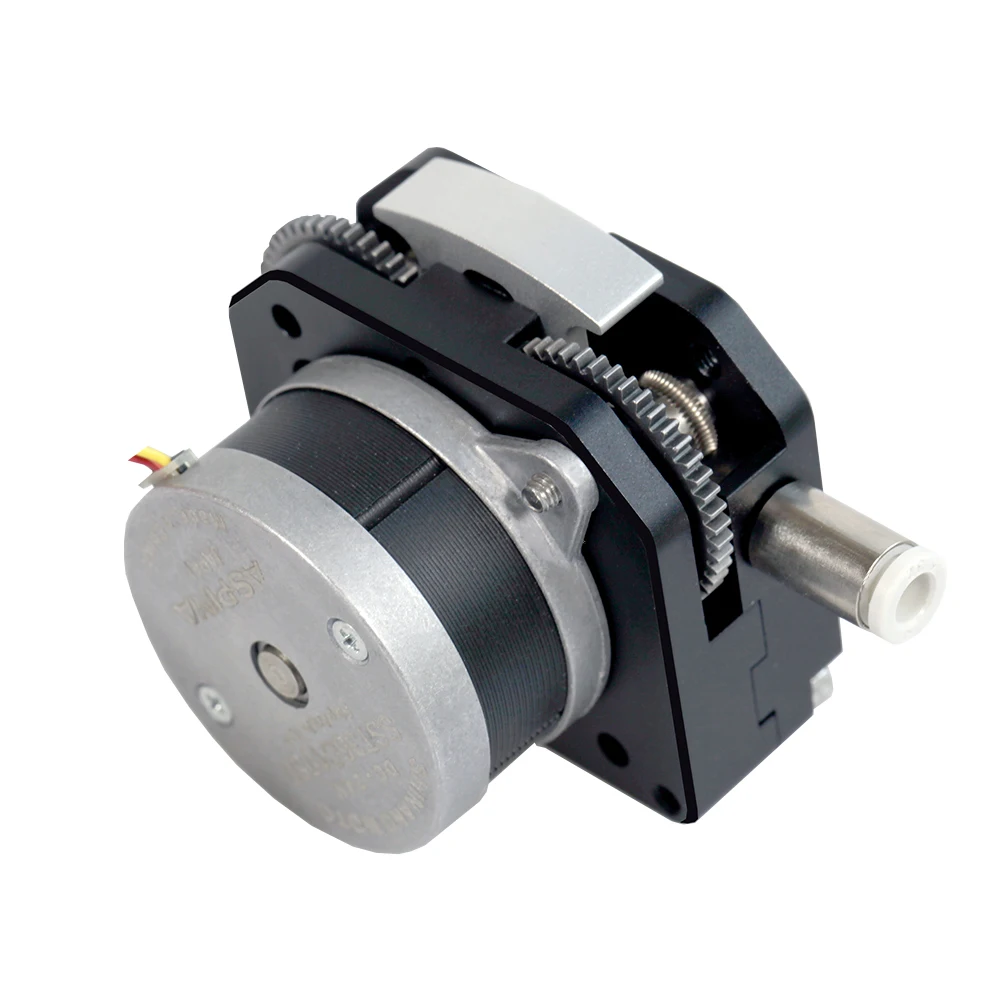

Φ OMG V2S с 36 углом поворота двигателя 0 9 ° полностью металлический прямой экструдер

Φ OMG V2S с 36 углом поворота двигателя 0 9 ° полностью металлический прямой экструдер

DM1-SET

Привод двигателя 0,6 vref
E-STEP 770
Ретракционный комплект: 5 мм/сек. расстояние: 0,5 мм
Больше Inf: my3dtech.de

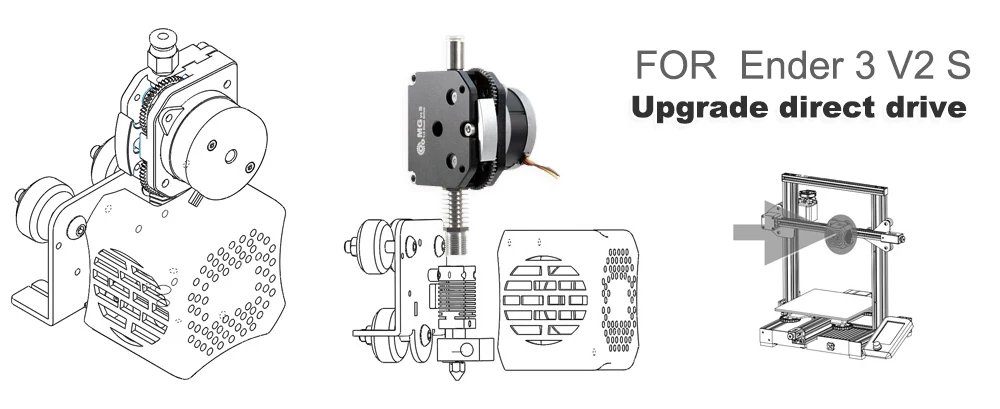

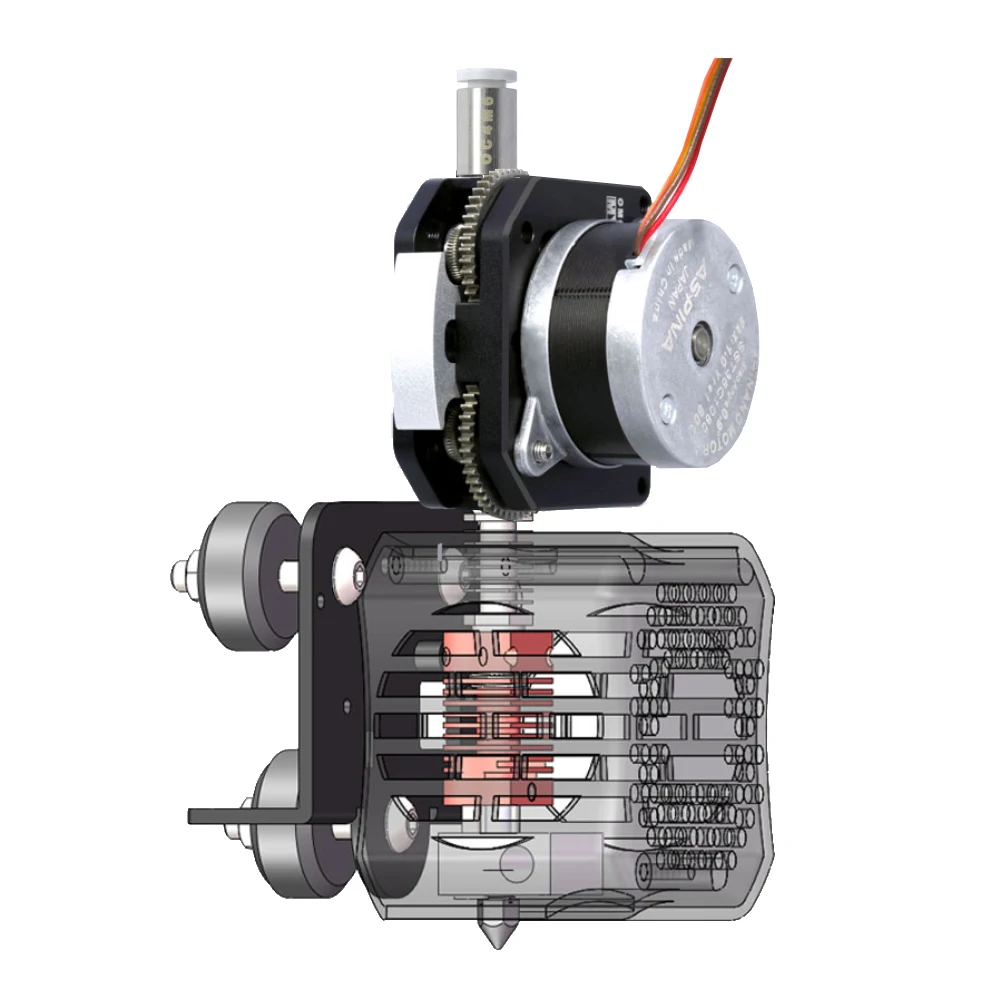

Адаптируется к обновлению ENDER 3 V2

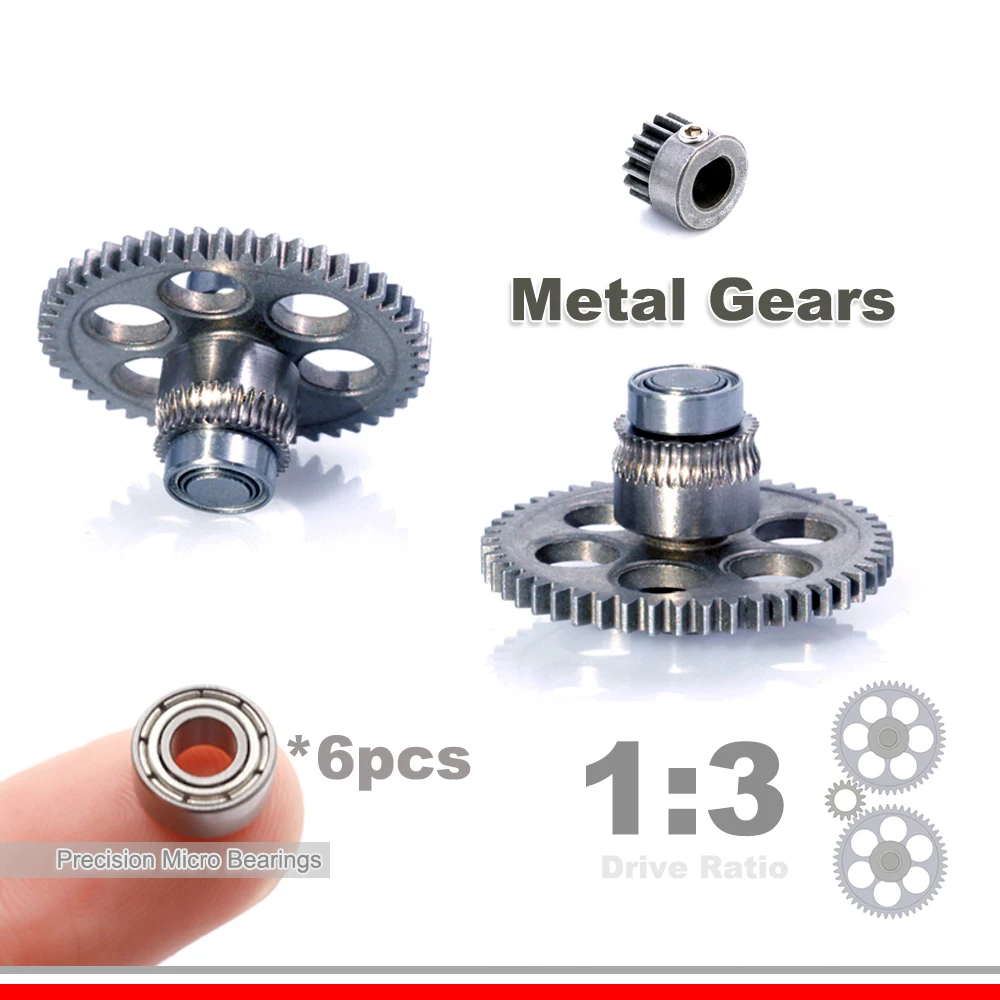

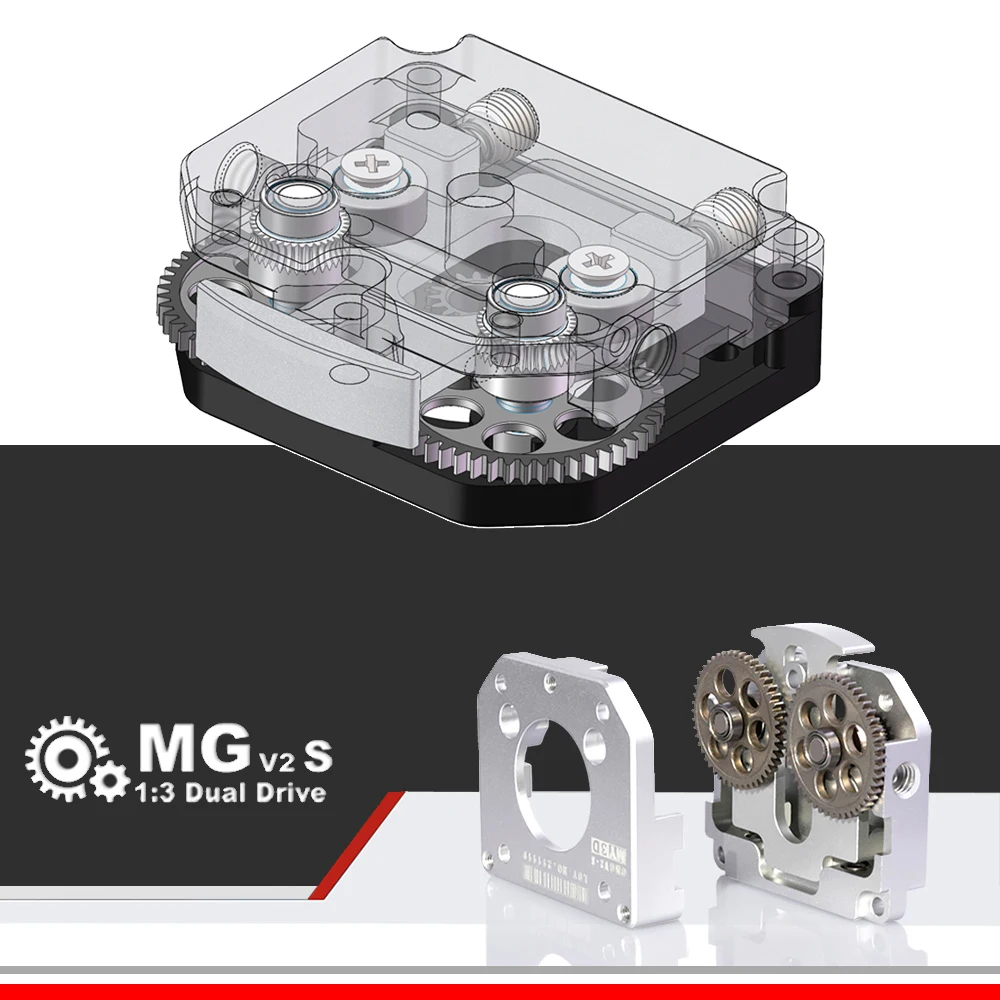

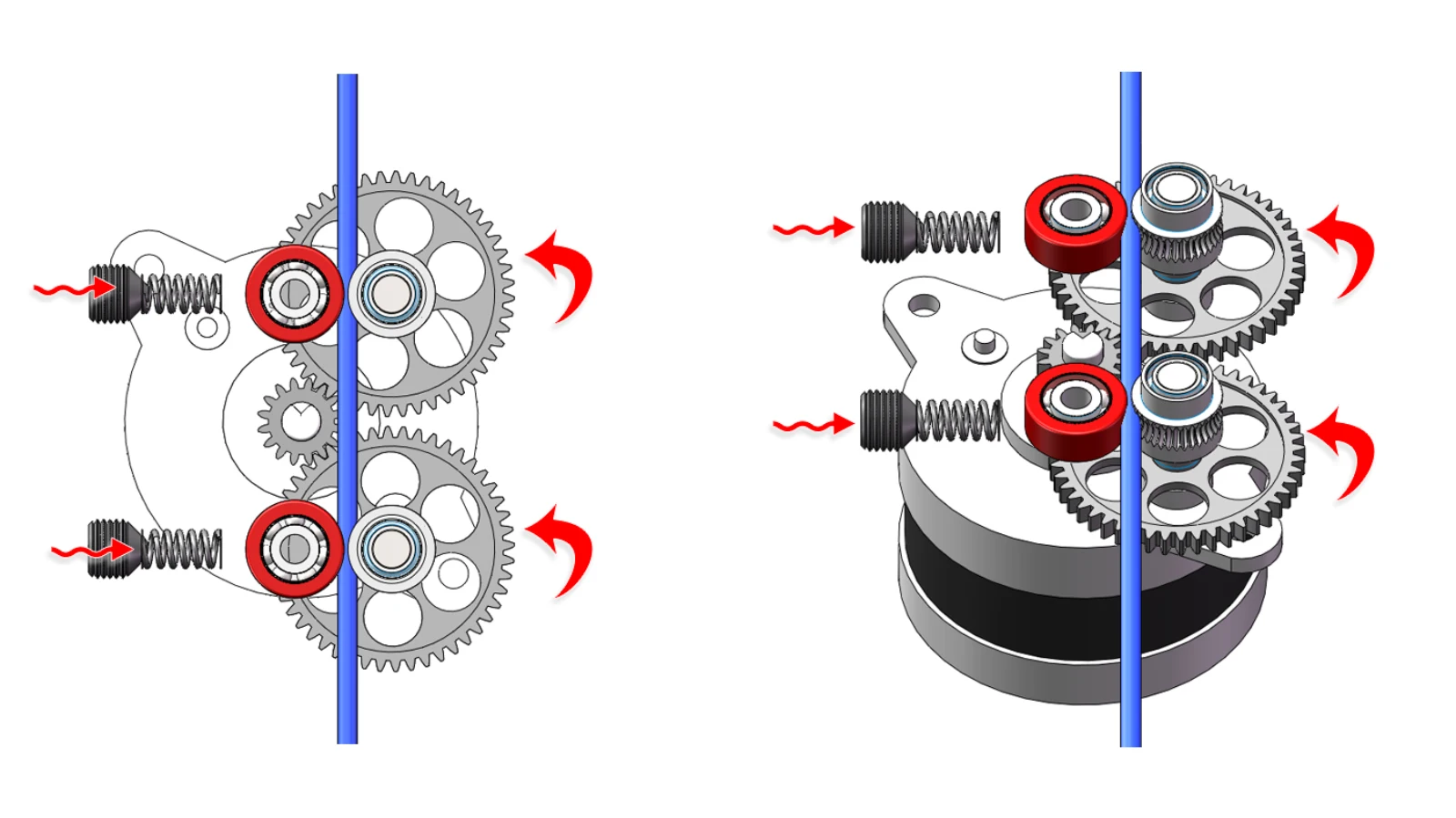

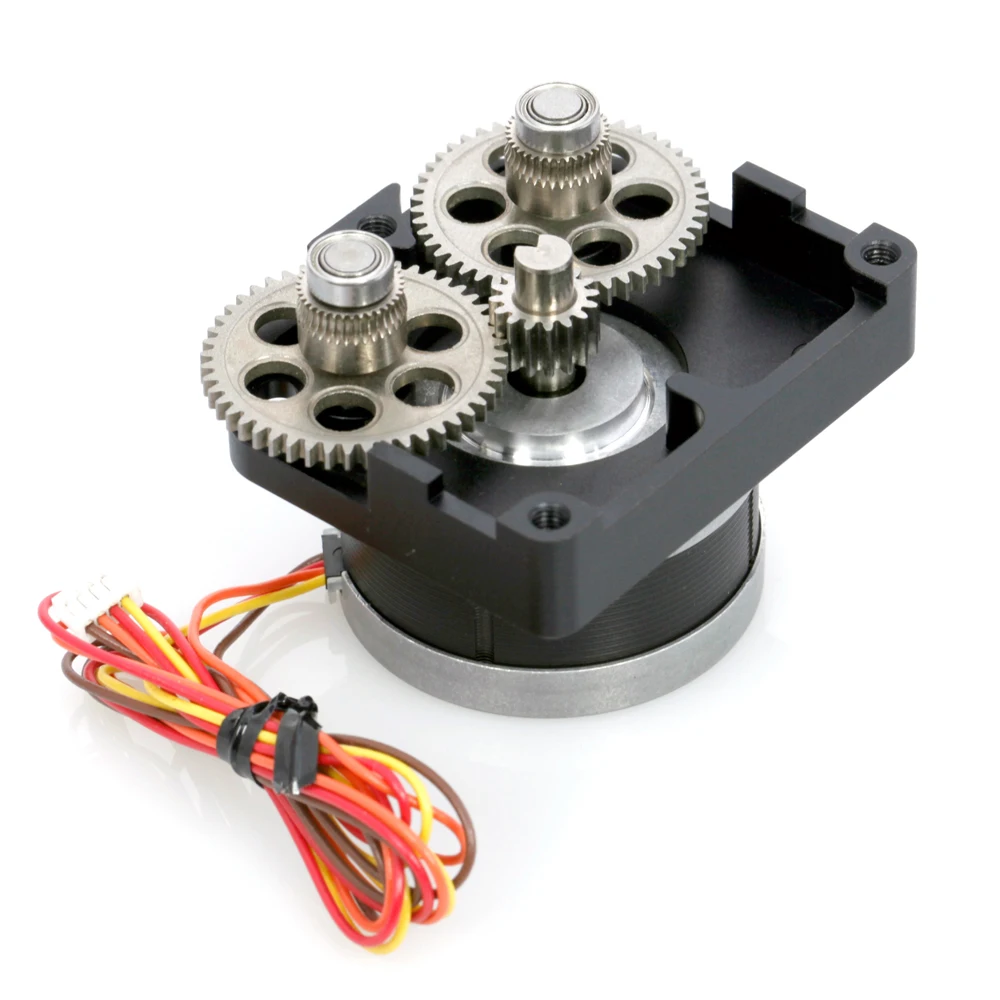

Полностью металлический настоящий двойной привод

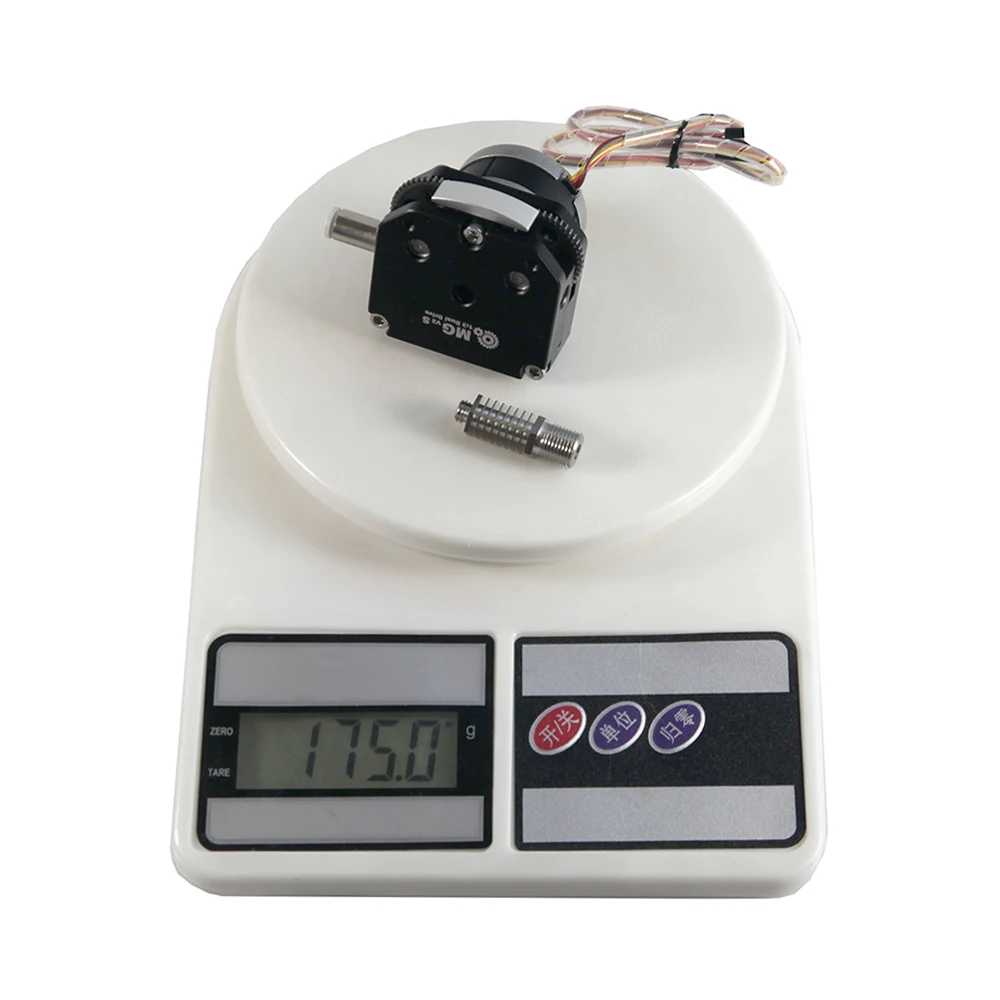

Вес 175 г. 1:3 передаточное число,
Универсальный для левого и правого

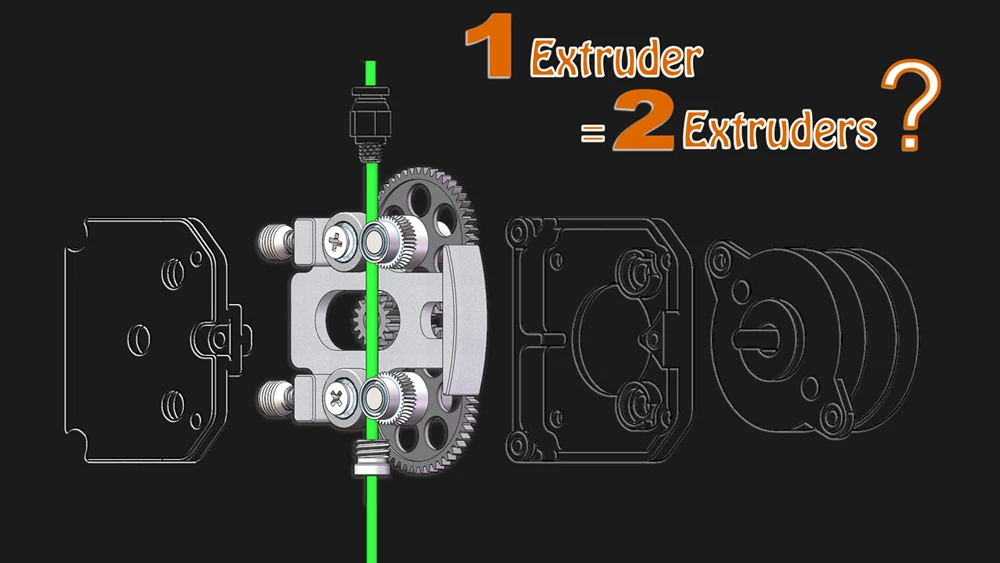

2 экструдера работают?

Да, он действительно достигает в 2 раза больше выходной мощности

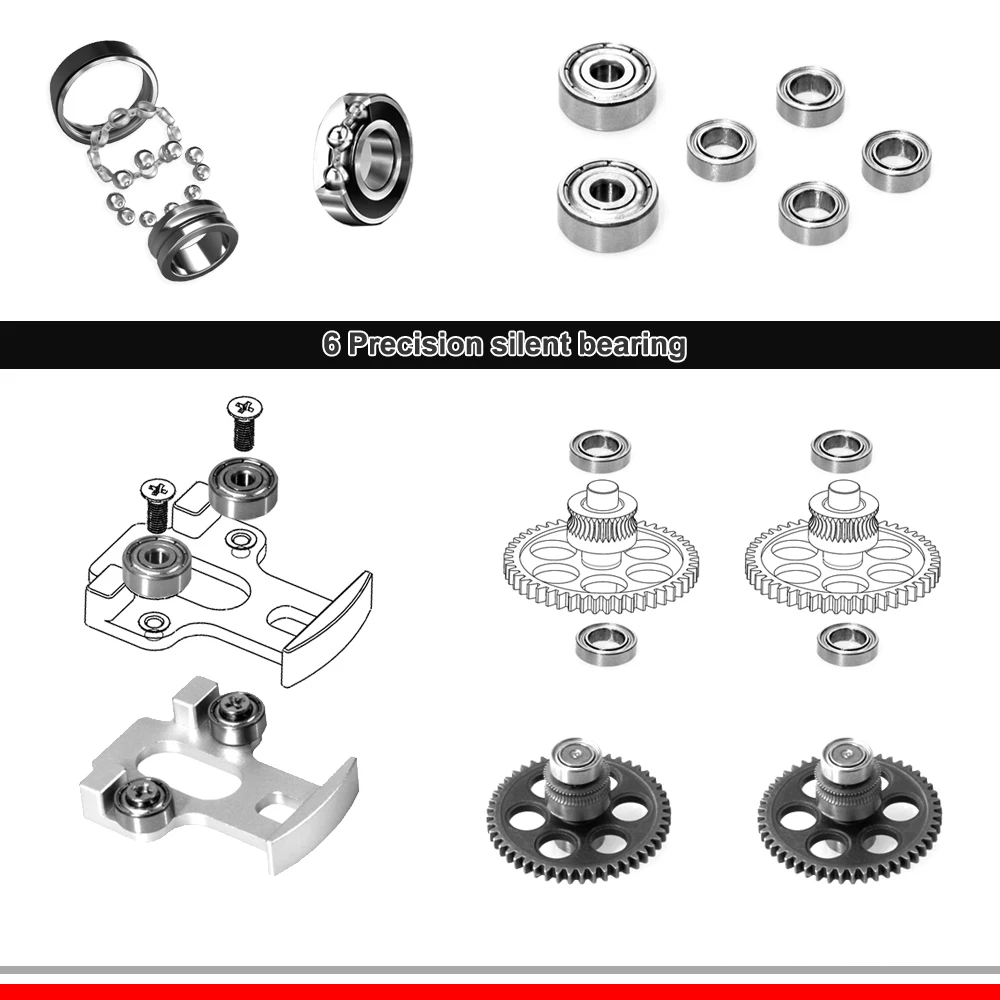

6 прецизионных миниатюрных подшипников

Youtube

Спасибо за предоставление Видео установки видео:
Сестра Аврора Лун и брат Гелиос из данвиля, Калифорния
//www.youtube.com/watch?v=wx0FEp3uB2I

Д-р Игор Гаспар (инженер-механик) в качестве преподавателя и исследователя университета мат, г. Budapest
//www.youtube.com/watch?v=dvHlawF66Nw

Канал Tornillo
//www.youtube.com/watch?v=GqHIPY4EYzY

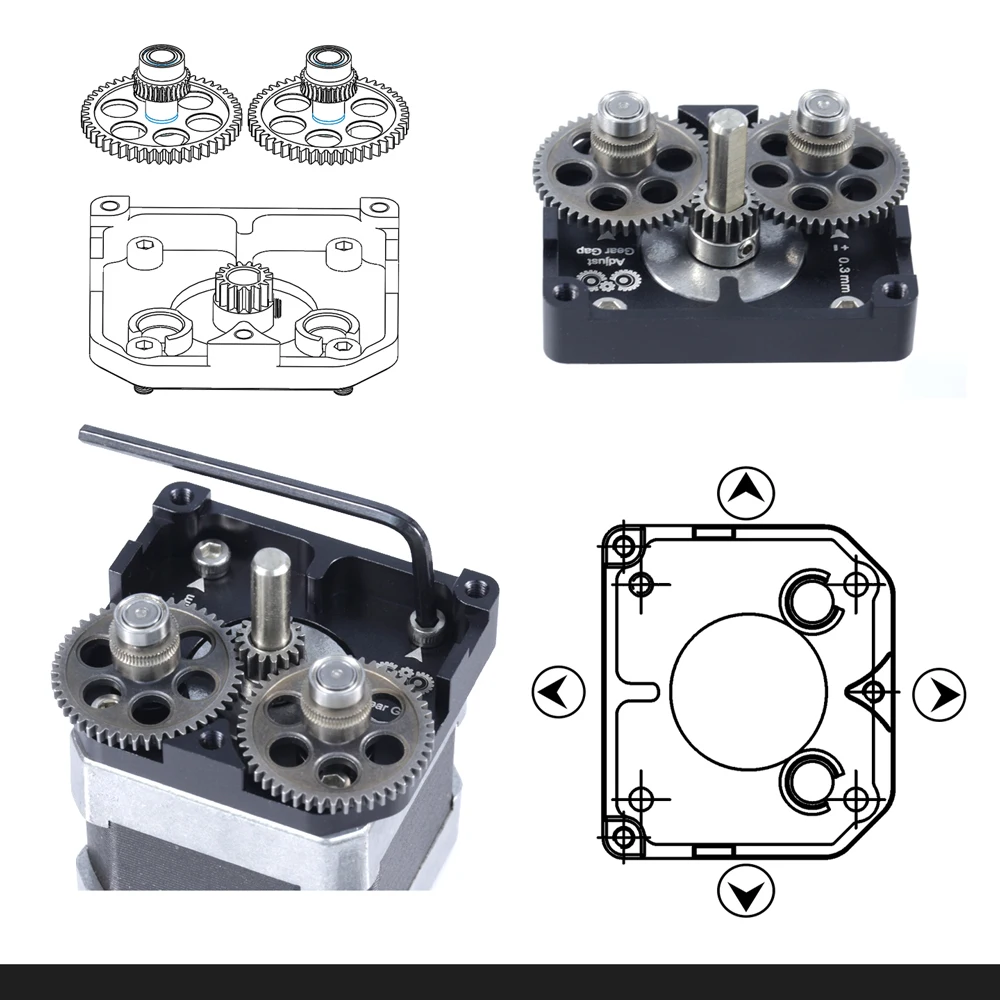

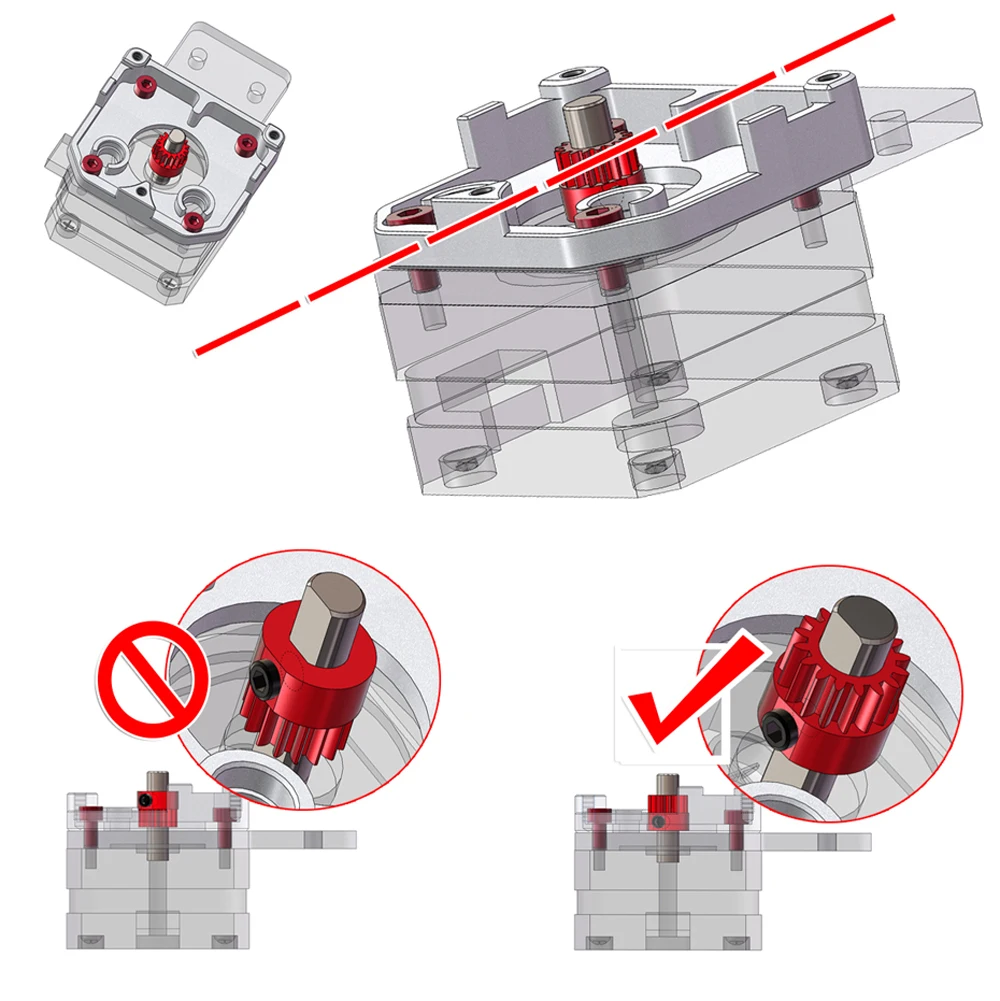

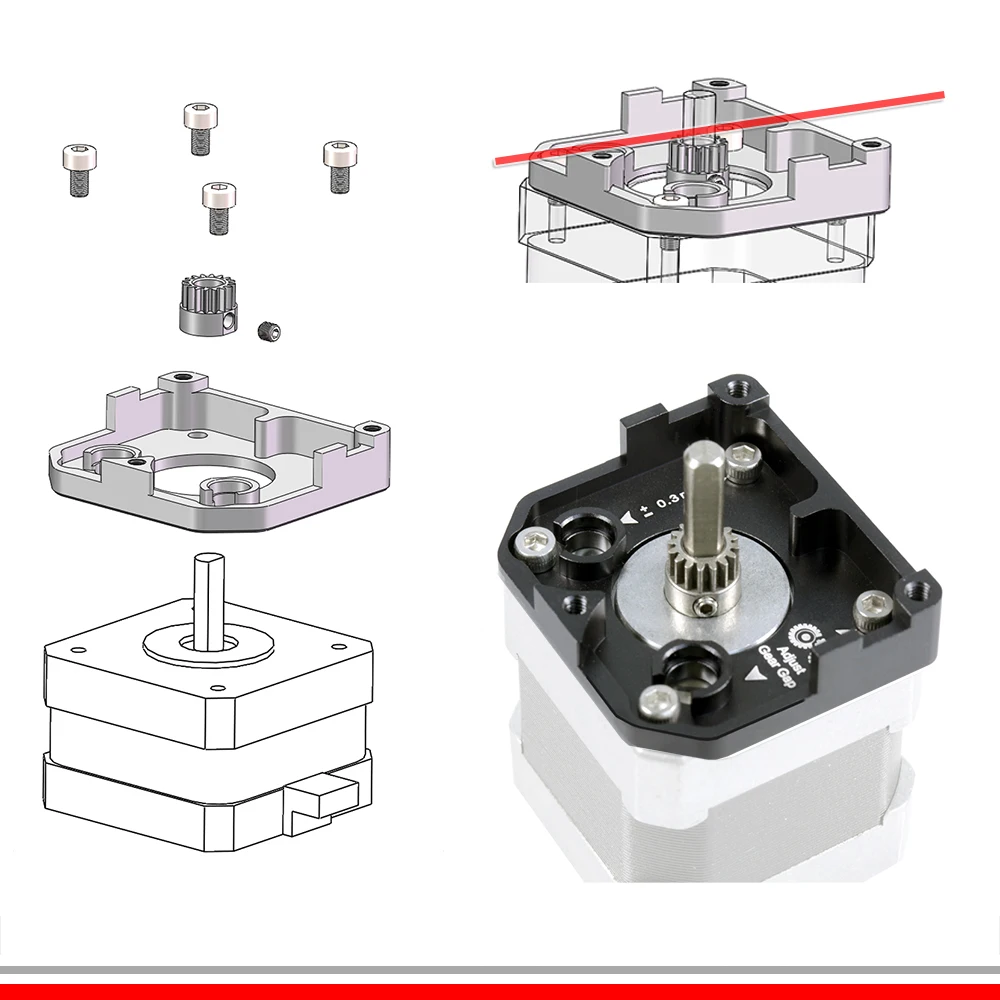

Регулировка зазора шестерни

1 Ослабьте винты 4 * M3
2. Регулируйте зазор между передачей двигателя и большой передачей
3 Условия регулировки-свободное вращение, отсутствие люфта
4 затяните винт 4*м3

Электродвигательного привода Напряжение до 0,6 v

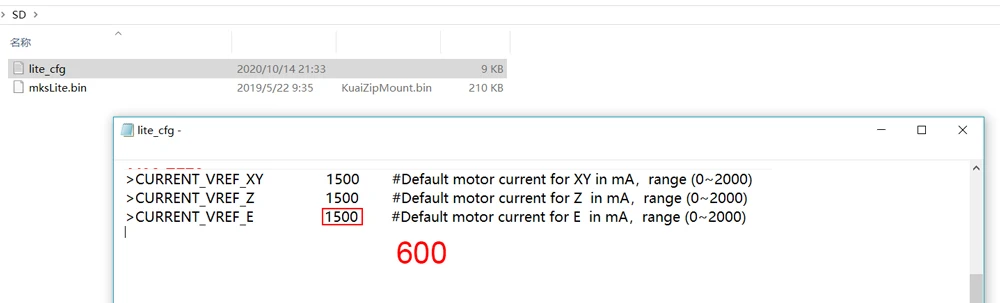

Измените ток привода

* Модификация прошивки применяется к драйверу A4988
1/sd-карта обновляет прошивку для изменения тока диска
2/Используйте подключение USB к хост-компьютеру для изменения тока диска

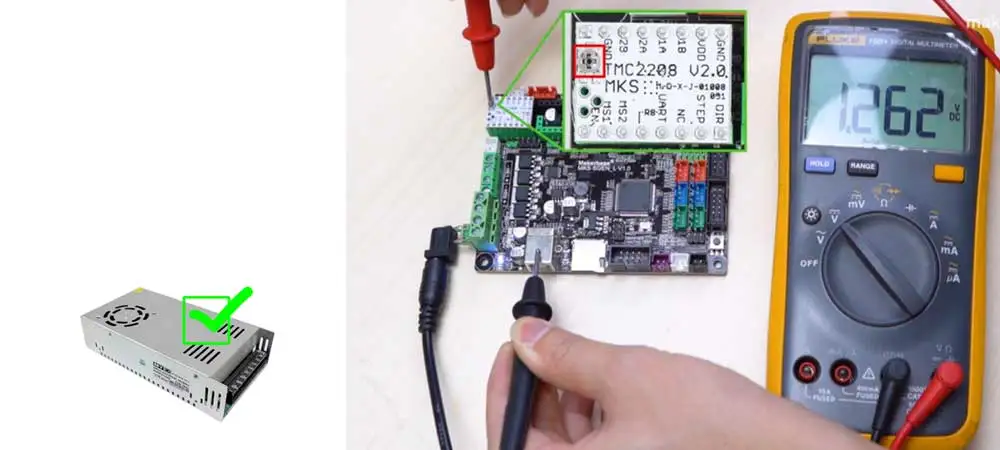

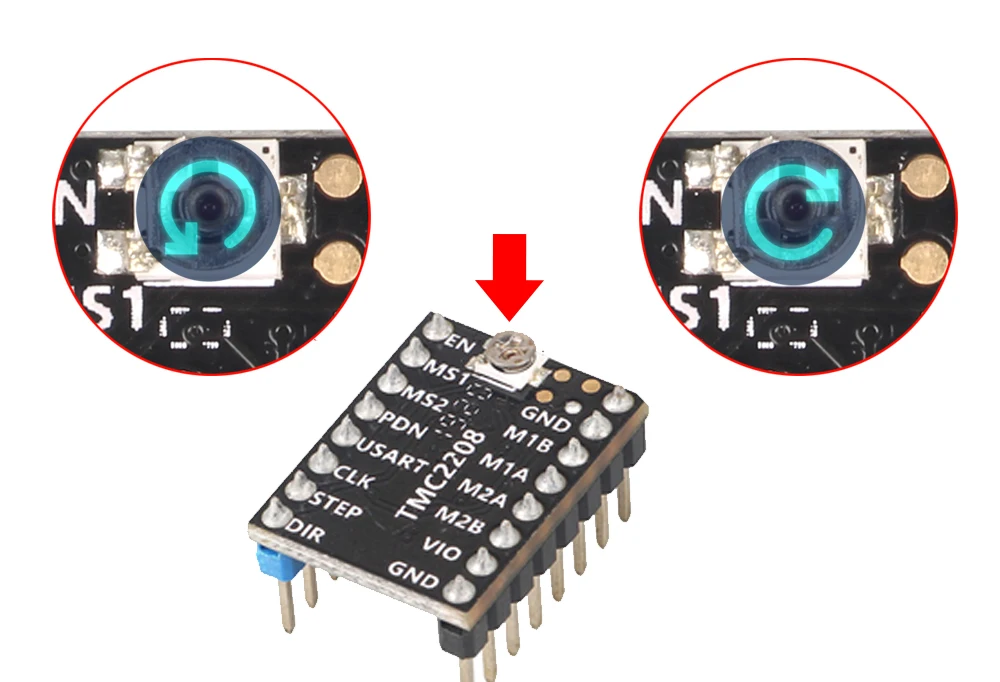

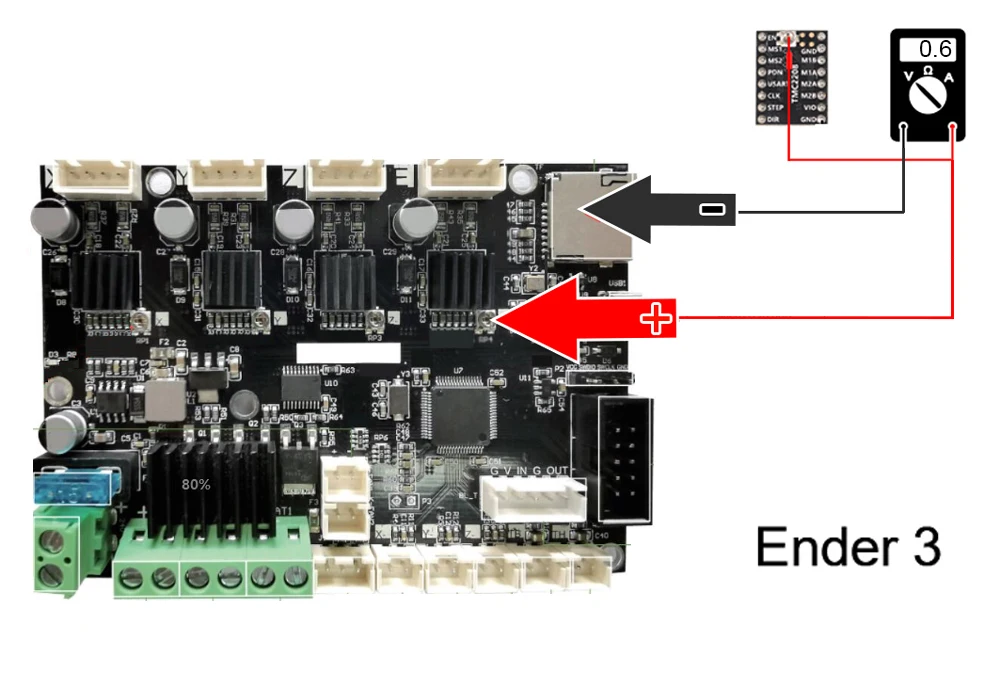

Измерьте напряжение вождения, подходит для вождения TMC 2208 2209 и т. д., например, ENDER3 v2

* При использовании вольтметра для измерения напряжения вождения не подключайте шаговый двигатель

* Измерьте материнскую плату напряжения привода необходимо подключить источник питания, не-ubs соединение

Важное примечание:

Поверните потенциальный винт, чтобы быть уверенным, что отключите питание материнской платы

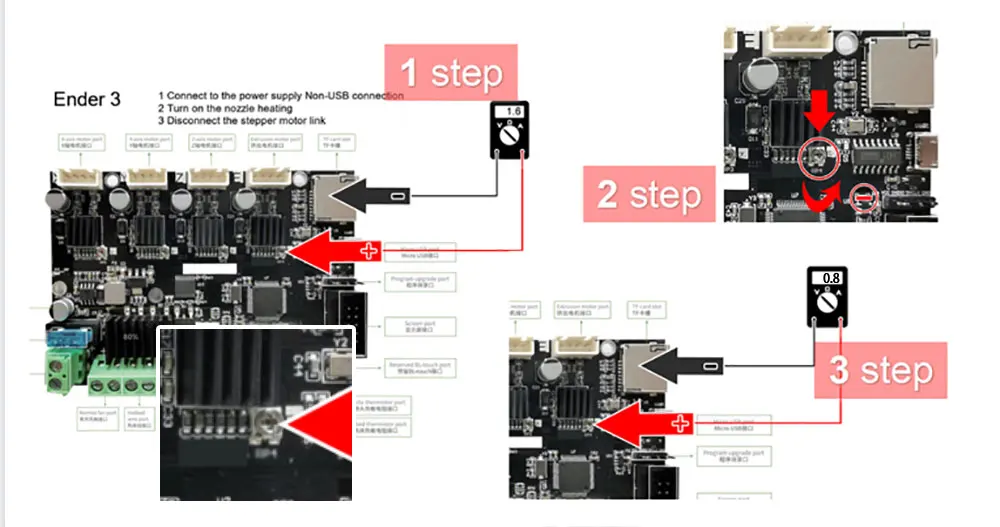

Метод регулировки

* Выключите материнскую плату
* Поверните винт потенциальной регулировки
* Затем включите материнскую плату
* Используйте мультиметр для измерения напряжения

Повторите вышеописанные шаги-подстраиваются под правильное напряжение 0,6 v

Комплект E-STEP 770

E-шаг = значение, которое драйвер двигателя посылает сигнал на двигатель, делает нить для перемещения 1 мм

Обычно используемое исходное значение 93
Значение e-шага зависит от:
Привод 1/деление 2/шаг двигателя 3/диаметр шестерни 4/Передаточное отношение

Метод модификации:
Обновление прошивки 1/sd-карты
2/ USB подключение (верхний компьютер) модификация

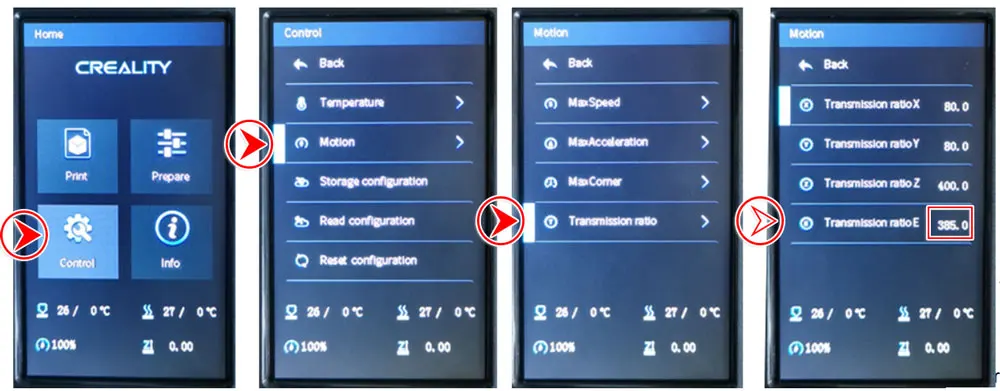

3/светодиодный экран (требуется поддержка прошивки материнской платы)

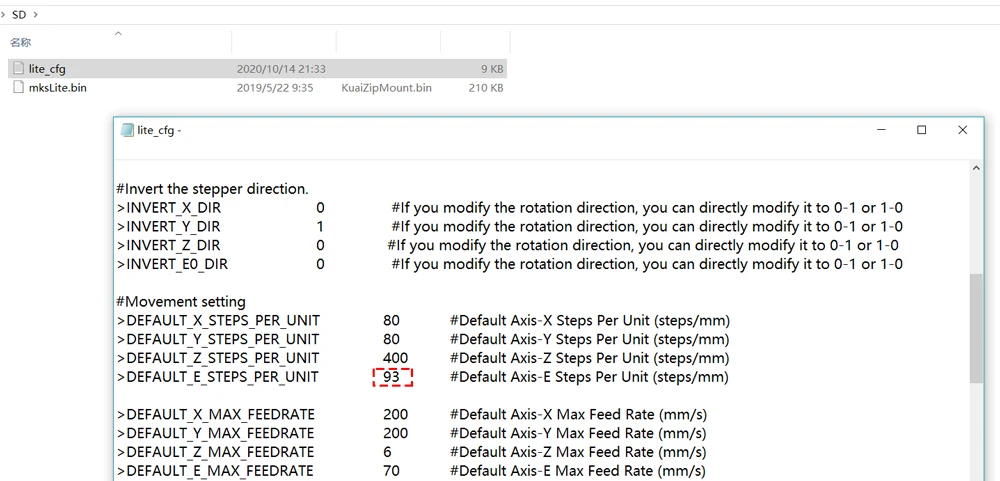

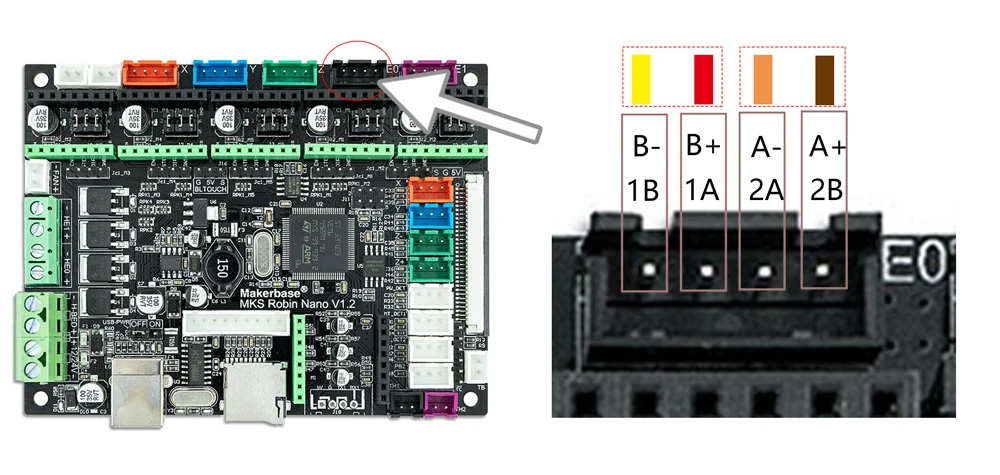

Ниже показана материнская плата прошивки MKS

Модифицируйте прошивку через TF-SD карту

Ender 3 V2 CR-10 MKS

Пожалуйста, напишите код (красный) в блокнот, сохраните его на tf-карту, как файл формата Gcode, затем вставьте tf-карту в принтер и выполните печать, чтобы изменить ее (исходное значение-93)

M92 E770
M500

После модификации проверьте, установлен ли e-шаг успешно

E-Step value-770

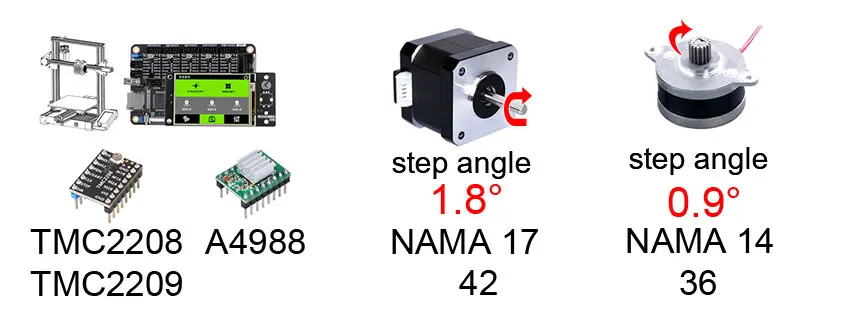

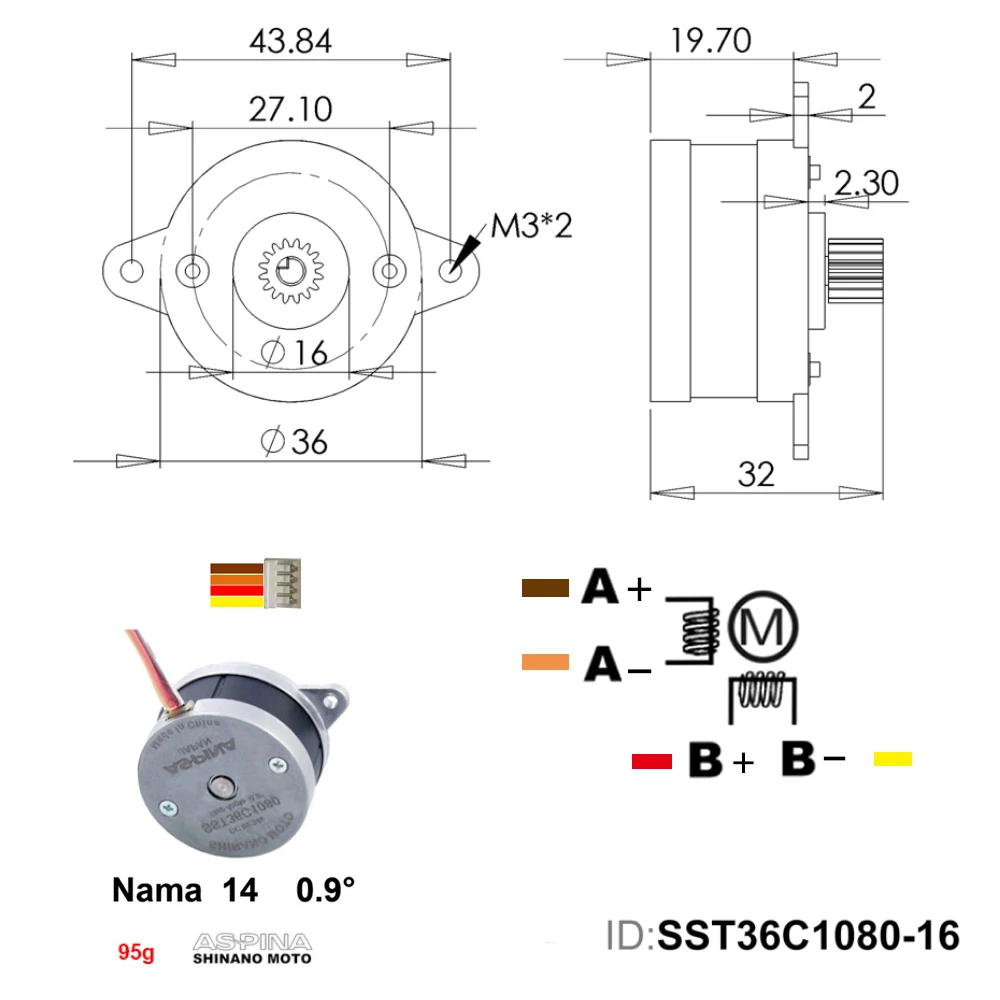

Установка по вашему выбору: 0,9 ° 1/16 диаметром 8 мм 1:3 передаточное число
Если вы используете 1,8 ° угол поворота оригинальный двигатель E-step-385

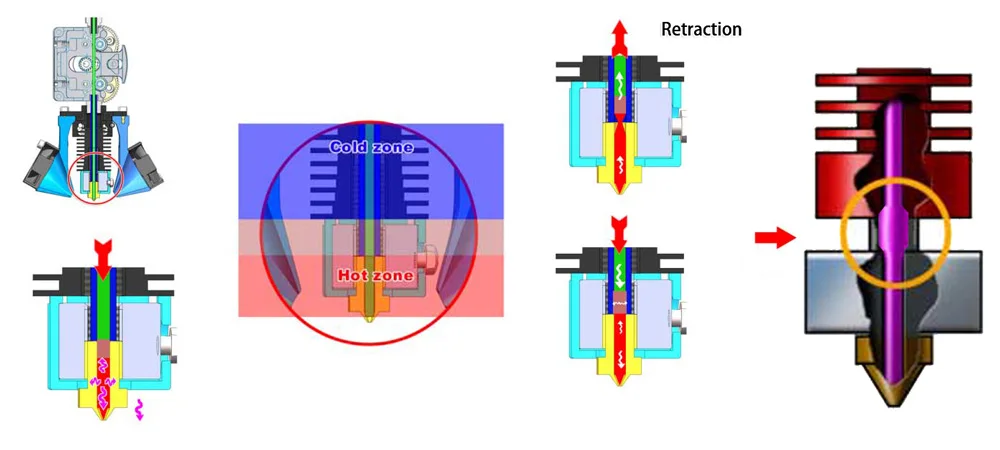

Набор вытягивания

Целью вытягивания является предотвращение волочения проволоки во время печати
Поскольку нить в сопле и нагревательном блоке находится в расплавленном состоянии, вязкость очень высока,
Высокоскоростной и Дальний вывод не может действительно остановить волочение провода.
Соответствующая скорость и расстояние-может соответствующим образом уменьшить давление полости-уменьшить волочения проволоки

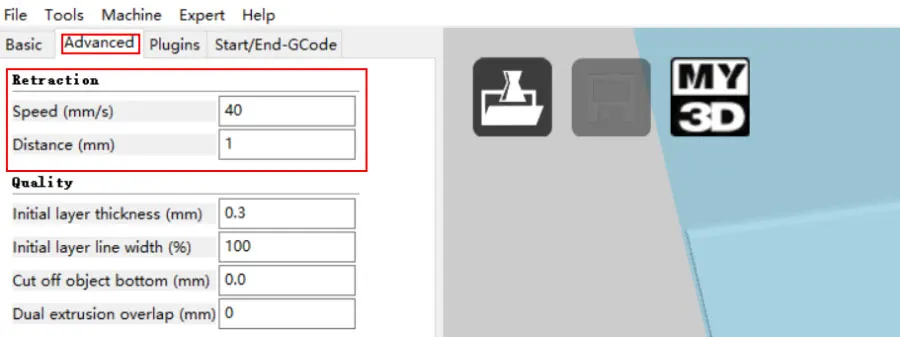

Подходящая установка для снятия для нашего теста:
Прямая штранг-прессования: 40 мм/сек. 0,5-1 мм
Дистанционное питание: 50 мм/сек. 1-2 мм

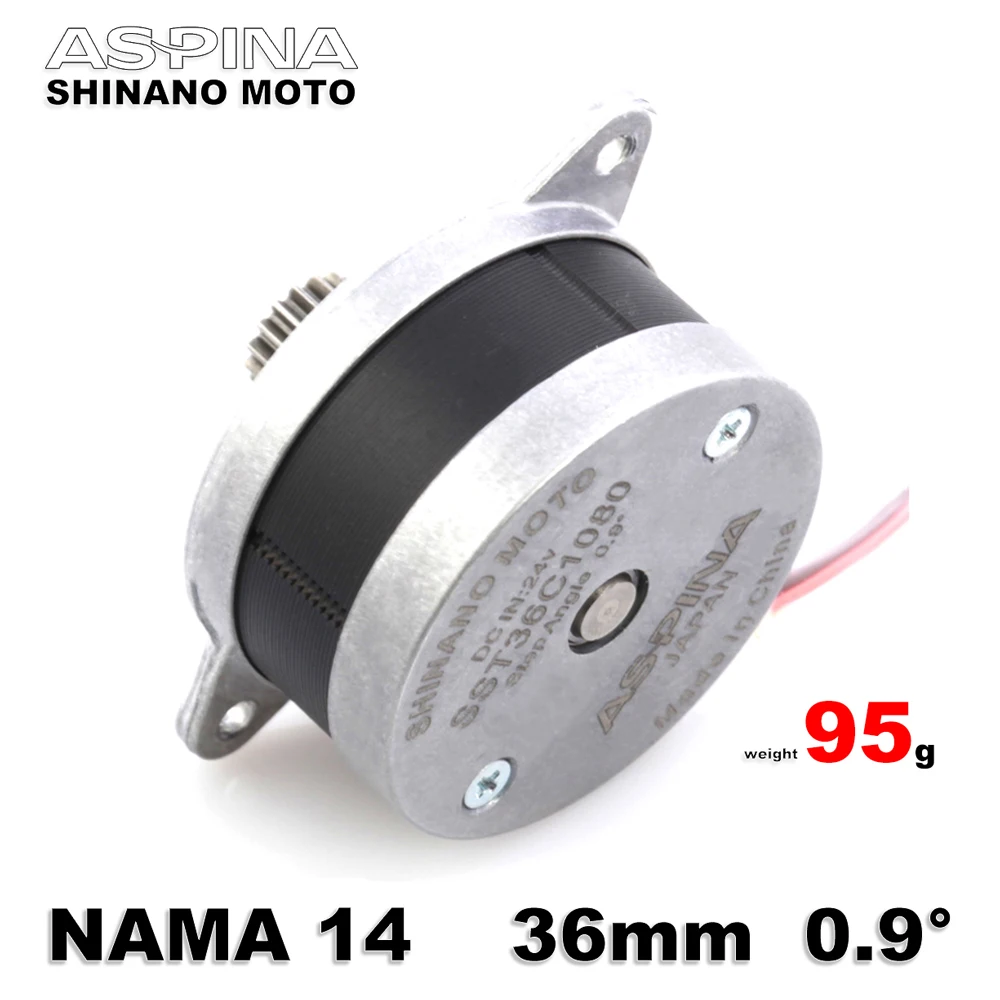

О температуре двигателя:

Действительно высокотемпературные шаговые двигатели очень дорогие,
Пожалуйста, обратите внимание на высокотемпературный двигатель-является ли это выражением предельной температуры
Выше определенной температуры, магнетизм двигателя будет легко выцветать-размагничивать,
Уменьшает крутящий момент двигателя и срок службы,

Пластиковая оболочка и нить экструдера будут смягчены при температуре выше 80 ℃.

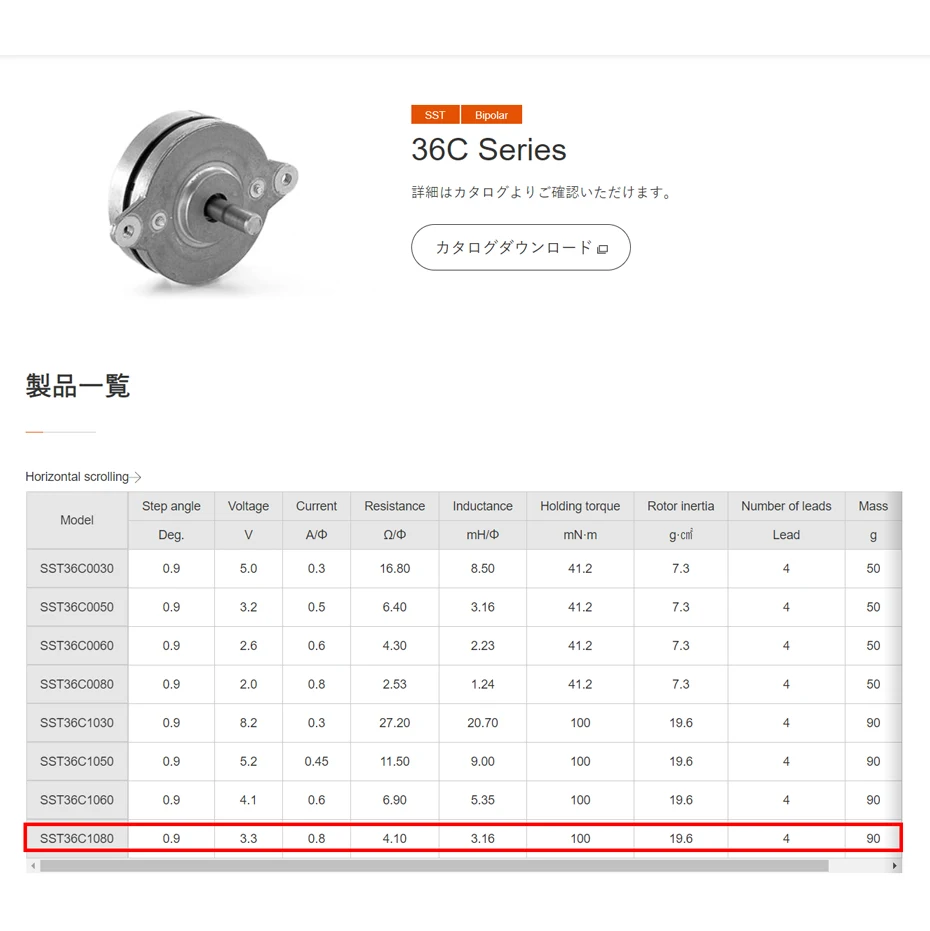

//jp.aspina-group.com/ja/products/motors/cat01/001/

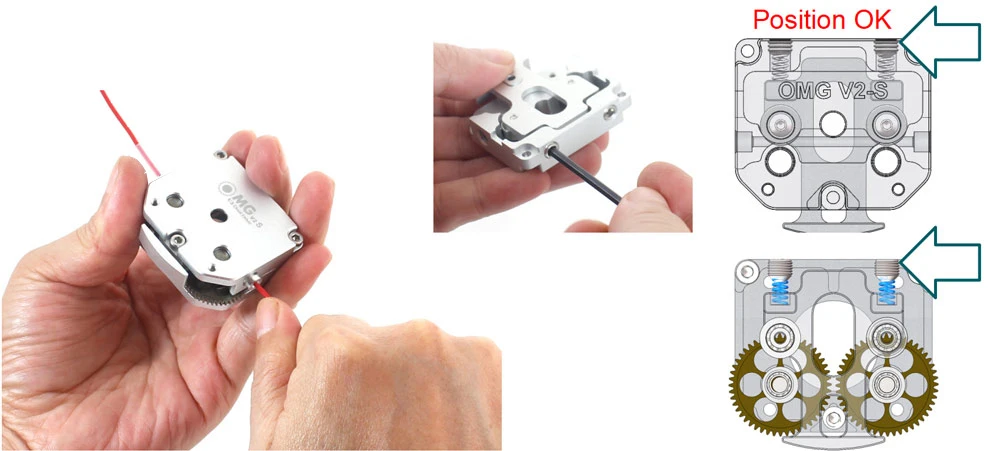

Регулировка давления пружины

Нажмите и удерживайте большую шестерню. Потяните нить для проверки.
