12 В до 24 В постоянного тока 10 м Питание от аккумулятора Безопасность луч, инфракрасный датчик фото глаз Фотоэлементы инфракрасные Фотоэлементы дверные ворота Открыватель мотор

Однолучевой Фотоэлемент датчик/однолучевой детектор используется для автоматической скользящей двери, рулонной двери, окна гаражных ворот и т. Д.

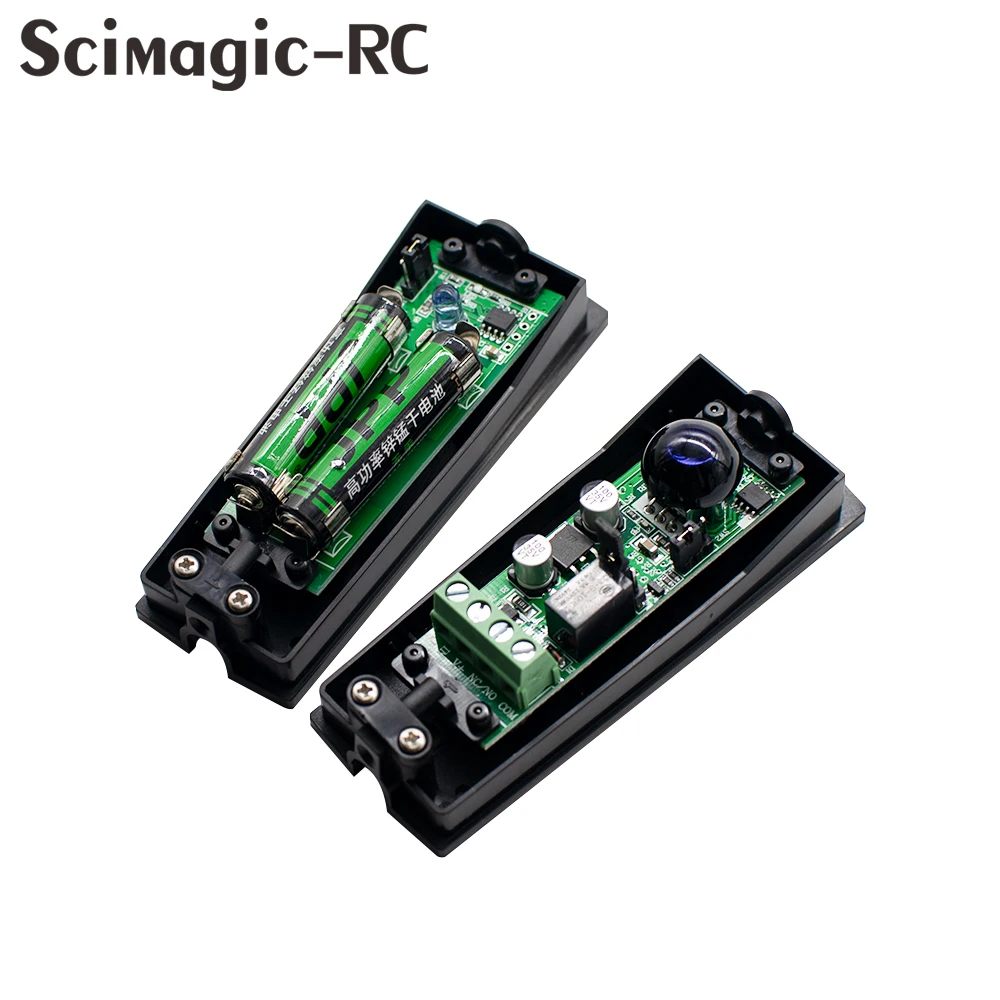

Состоит из передатчика и приемника, а встроенный усилитель может излучать инфракрасный луч.

Узкий инфракрасный луч (I или II) поможет избежать прерывания внешсветильник.

Даже устанавливается на низкой высоте (20-40 см от пола), расстояние обнаружения также может быть гарантировано (5-10 метров).

Луч производства MICROCELL обеспечивает функцию самоопределения раздвижных дверей. Как только самоопределяющийся луч будет прерван, дверь перестанет закрываться и быстро перевернется на максимальную ширину. Дверь будет открыта до тех пор, пока индикатор не начнет работать. Когда дверь полностью закрывается, обнаруживающий луч становится недействительным.

Техническая спецификация

Рабочее напряжение:
Передатчик: 3 в (2 батарейки AAA 1,5 В LR03), приемник: 12-24 В постоянного тока
Рабочий ток:
Передатчик <85 мкА, приемник <30 мА (24 В постоянного тока)
Длина волны фотоэлемента: 940 нм
Угол излучения: ≤ ± 5 °
Диапазон приема:> 12 м
Емкость контакта реле: 1 а/30 В постоянного тока
Размер: 100*40*35 мм

Примечание

Батарея в комплект не входит, и покупателю необходимо подготовить батарею самостоятельно!

Инструкция по безопасности

1. Для обеспечения безопасности, пожалуйста, внимательно прочтите Руководство пользователя перед начальной эксплуатацией;
2. Фотоэлемент без предохранителя, поэтому перед установкой убедитесь, что питание выключено;
3. Используется только эта система, которая не создает опасности для жизни или имущества во время сбоя или устранения рисков безопасности;
4. Пожалуйста, гарантируйте, что продукты используются в эффективном рабочем диапазоне

Изображение Дисплея

Инструкция по установке

4,1 приемный модуль J4 на картинке выше является переключателем опций для переключателя фотоэлементов NO и NC.
4.1.1 когда крышка короткого замыкания on NO, он обычно открыт.
4.1.2 когда крышка короткого замыкания на NC, он обычно закрыт.
4,2 установка
4.2.1 фотоэлемент должен быть установлен на высоте более 20 см над землей (во избежание отражения), а также расстояние между эмиттером
Приемник должен быть более 50 см.
4.2.2 конечному пользователю следует установить приемник фотоэлементов на обратной стороне прямого светильник или другого сильного источника светильник (± 5-), чтобы фотоэлемент работал стабильно.
4.2.3 Избегайте установки других инфракрасных фотоэлементов на эффективном расстоянии от приемника.
4.2.4 если конечному пользователю необходимо установить другие Фотоэлементы в одну и ту же прямую линию, Приемники могут быть установлены на обоих концах, а излучатели могут быть установлены впритык.
4.2.5 стабильная установка позволит избежать искажения сигнала излучателя и приемника из-за легкой вибрации и неисправности.
4.2.6 когда продукт устанавливается под углом, конечный пользователь может настроить PCBA, чтобы сделать установку лучше.
4.2.7 Подключите питание после проверки, когда крышка короткого замыкания при нет, после того, как аккумулятор будет установлен светодиодный Светодиодный светодиодной лампе передающего модуля, светодиодный ная лампа загорается на 0,5 секунд, а затем погаснет, светодиодный ОД модуля приемника включается, контакт модуля приемника выключается; При установке крышки излучателя и приемника светодиодный модуля приемника выключен, NC/NO включен; Когда что-то или кто-то укрывает датчик, загорится светодиод модуля приемника, NC/NO контакт отключен. Когда крышка короткого замыкания на NC, состояние NO/NO противоположно вышеуказанному явлению.
