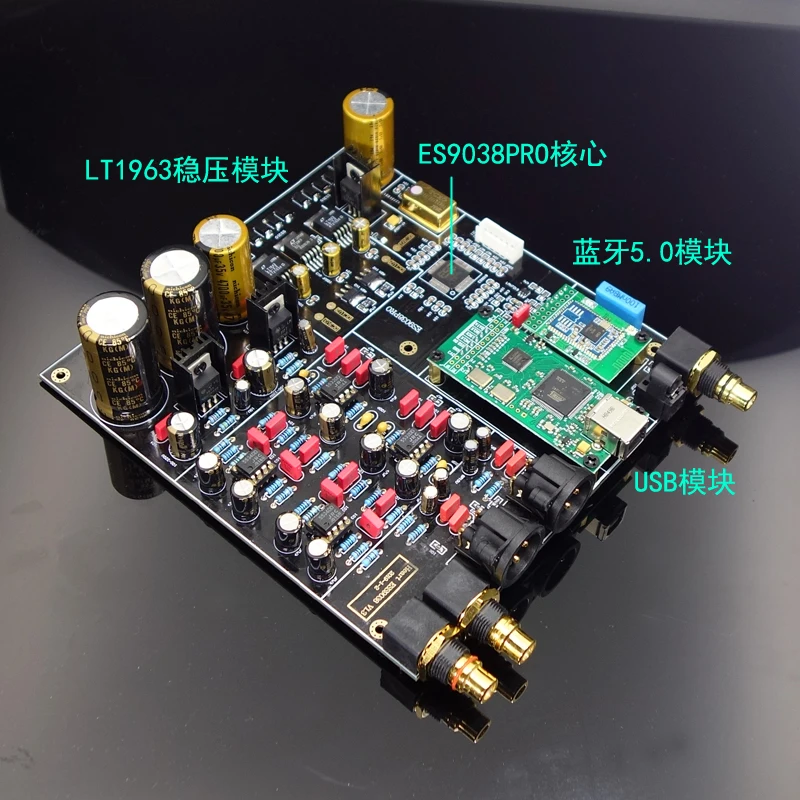

ЦАП-декодер ES9018 ES9028 ES9038PRO совместимый с Bluetooth 5 0 |

ЦАП-декодер ES9018 ES9028 ES9038PRO совместимый с Bluetooth 5 0 |

Цветовая классификация:
A: материнская плата
B: материнская плата + Bluetooth 5,0 + USB карта






Плата совместима с ES9018S и ES9028PRO ES9038PRO, ES9028PRO имеет немного более высокий индекс и поддерживает декодирование коаксиального волокна DSD, ES9018 может декодировать DSD только через USB

Теперь новая версия может регулировать функцию Bluetooth 5,0, модуль Bluetooth является лучшим CSR8675, поддерживает APTX и APTX-HD

В настоящее время промышленная аудиосистема DAC ES9018 была запущена американской компанией ESS. Поддерживает 192K/32bit, I2S/DSD/SPDF вход, DNR: 135dB/Mono, 129dB/8ch, THD: -120dB,




Примечание 1: для ES9028 и ES9018 поддерживающий процессор отличается. Кроме того, в IV части ES9018 используются четыре резисторы 680 Ом, ES9028PRO 560 Ом, а ES9038PRO 120 Ом

Соответствующий Экран дисплея:





http://pan.baidu.com/s/1gfgF22B

Описание цены: в комплект не входят ES9018IC и три RCAs. Кроме того, USB карта должна быть приобретена отдельно, в противном случае она не поддерживает выход USB.

Плата не должна быть Отлажена, и звук может быть услышан после правильной сварки.

Готовые доски и комплекты поставляются с двумя TI NE5532 JRC5534 op amps, которые используются только в качестве тестовых досок. Клиенты могут приобретать более высококлассные Операционные усилители отдельно.








Размер печатной платы: 170MMX153MM
Выбор источника питания: (R и O коровы доступны в нашем магазине) двойной 16VX2 один 9VX2 (ES9038 рекомендует 6VX2) допустимая ошибка, потому что плата имеет регулятор напряжения, и диапазон является относительно широким

Военно-класс 4-секционный измельчитель для специй с золотым напылением 4-слойные PCB версия имеет полный первый слой, короче, канал сигнала, а лучше электрическое представление. Это первый выбор для производства DAC.

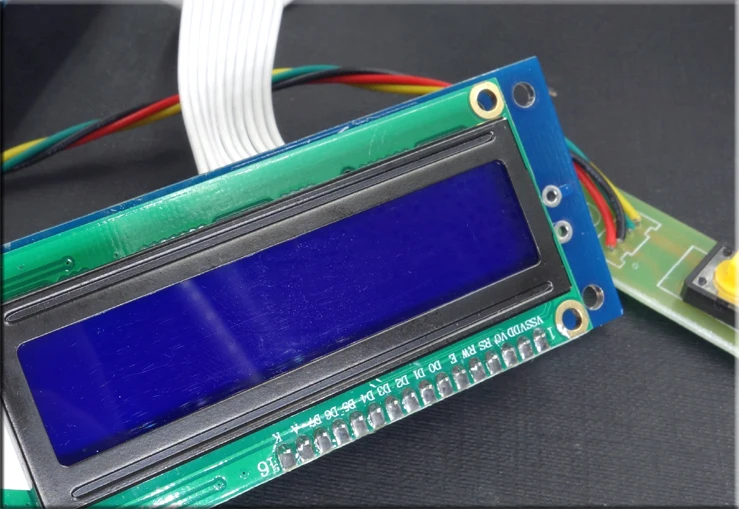

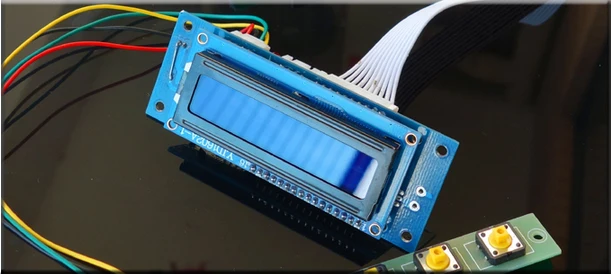

Оснащен ЖК-дисплеем и ключевой операционной панелью. Управление и отображение более интуитивно понятны.

Интерфейс работы может работать и отображать текущий входной канал, формат входного сигнала (PCM или DSD), текущий режим фильтра (Быстрый или медленный), текущий статус громкости (0 дБ Макс) и т. Д.

Когда режим отключения звука на дисплее отключен, вы можете нажать каждую кнопку индивидуально в течение 5 секунд, не отпуская ее для сброса





Версии разделены на стандартные и роскошные версии. На самом деле, материалы стандартной версии не сильно отличаются от материалов ES9018 с более чем 2000-3000 уровнями на рынке. Нет необходимости покупать роскошную версию. Для получения подробного списка см. Ниже

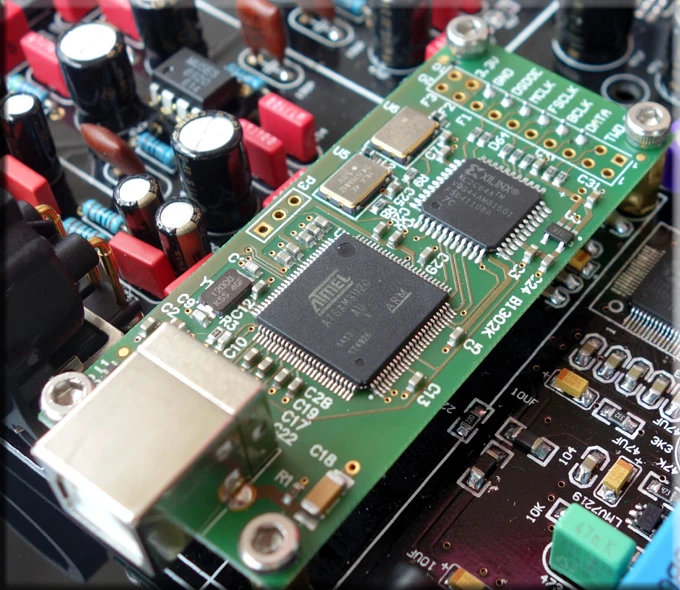

Итальянская USB карта Amanero в настоящее время очень хороший цифровой интерфейс USB. Он поддерживает DSD и имеет отличные возможности детального анализа. В настоящее время используется много машин ES9018 более 3-4000 юаней.
Andrea Ciuffoli организовали римские энтузиасты для оценки различных usb-интерфейсов, таких как Amanero, WaveIO, M2Teck и QNKTC, среди которых Amanero имеет самую высокую оценку. Amanero выигрывает с точки зрения открытости, детализации, текстуры и беглости звукового поля

Конечно, XMOS также хорош, текущий цифровой интерфейс

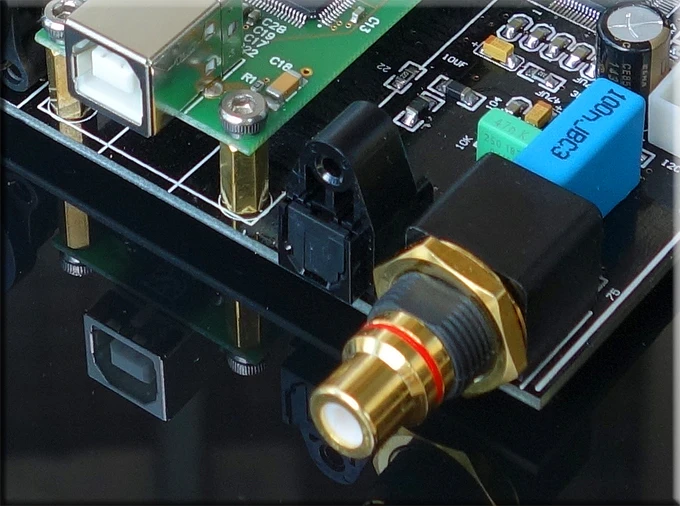

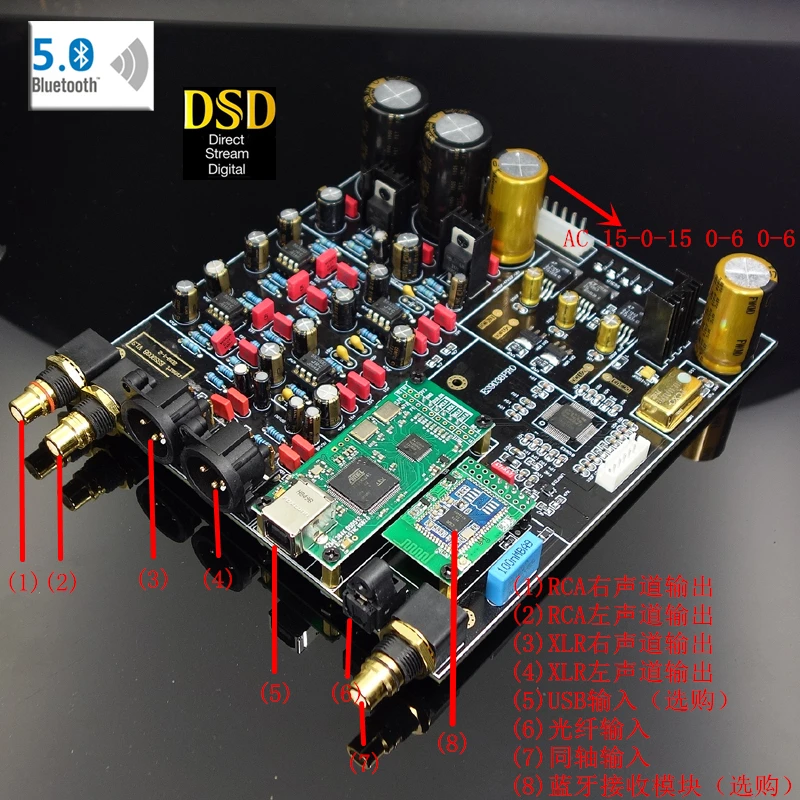

Устройство оснащено коаксиальными, оптическими и USB входными портами. Все поддерживает 192K 24BIT формат. USB поддерживает до 384K 32 бит.

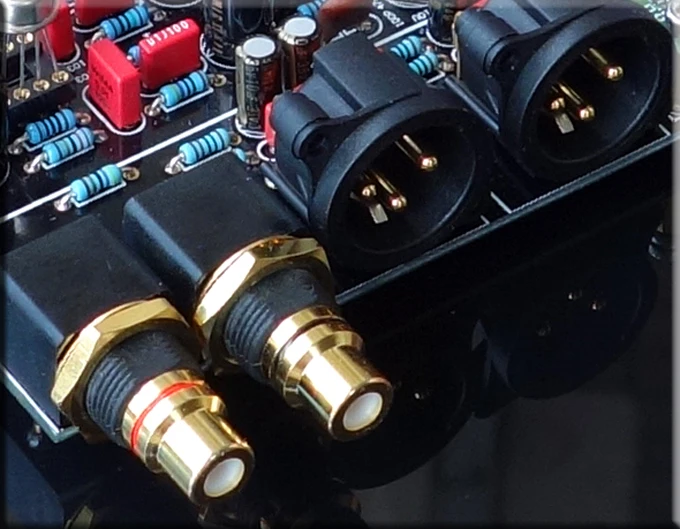

Оснащен сбалансированными выходными клеммами и терминалы RCA

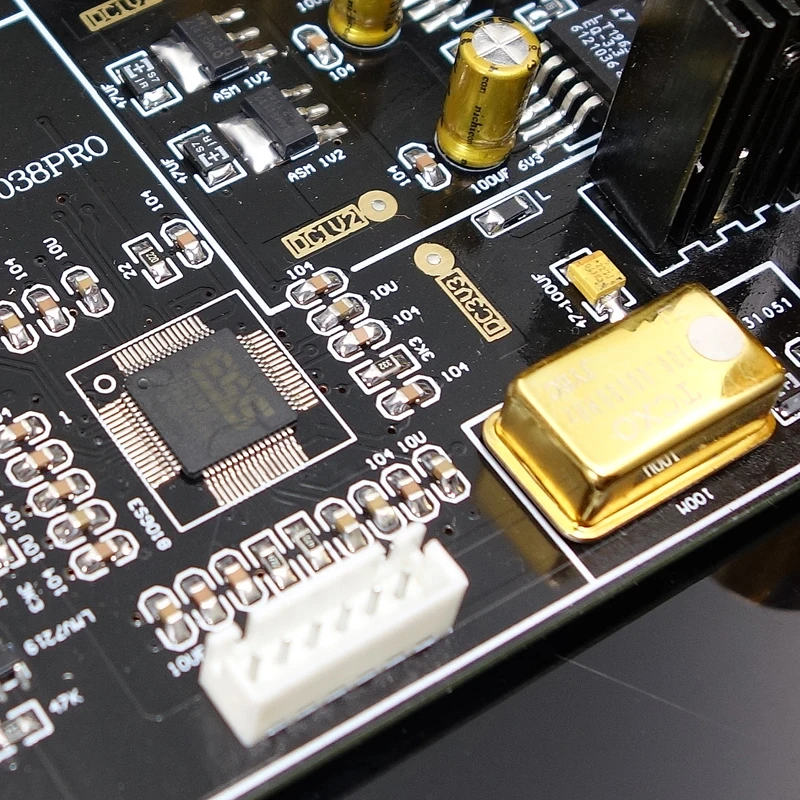

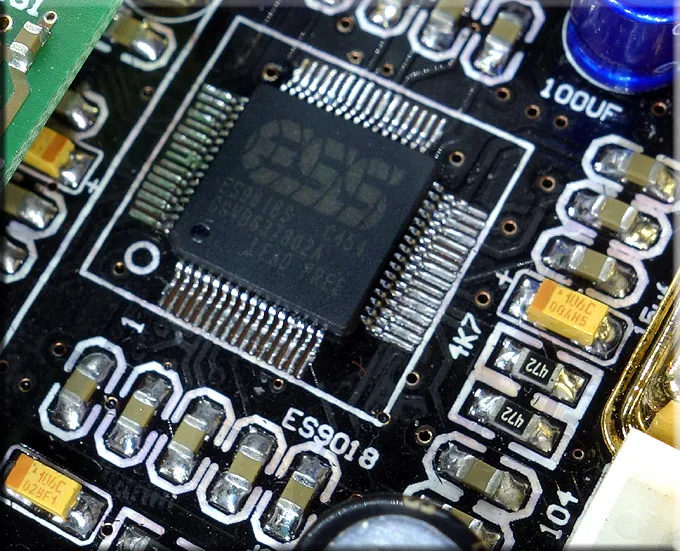

Это чип ESS8018, Ядро ЦАП. На картинке видно, что разъединение источника питания очень хорошее. Каждый из 8 ядер DACs использует независимые отделочные конденсаторы и схемы. Гарантируем полную игру чипа

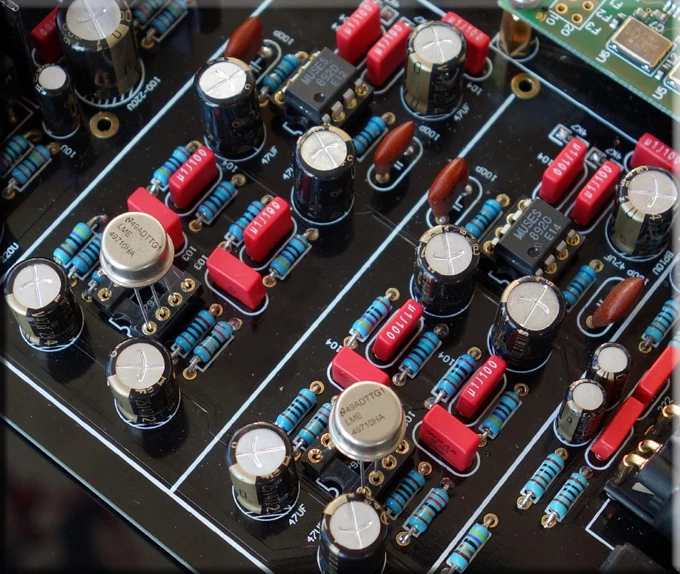

Аналоговая Выходная схема ES9018 состоит из 2 двойных ОП ампер и 2 одиночных ОП ампер. Мне лично нравится сочетание MUS8920X2 и AD797X2, которое является деликатным, прочным и имеет очень хорошее расширенное звуковое поле. Материал аналоговой цепи-это также материал нижней ступни, британский неиндуктивный резистор FR4, конденсатор слюды, немецкая черная WIMA, конденсатор ELNA brown god (в стандартной версии используются конденсаторы Nikon или Panasonic FC)



Конденсаторы являются ключом к регулировке тона и гарантией похоти. В стандартной версии используются британские конденсаторы Novartis, тон Сладкий и естественный, и очень прочный. Теперь Двойная параллельная машина 4-6000 ES9018 на рынке использует эту серию конденсаторов, И роскошная версия использует японский ELNA для аудио 4700U конденсатор (кг 6800U на картинке нет в наличии), расширение, более динамичный

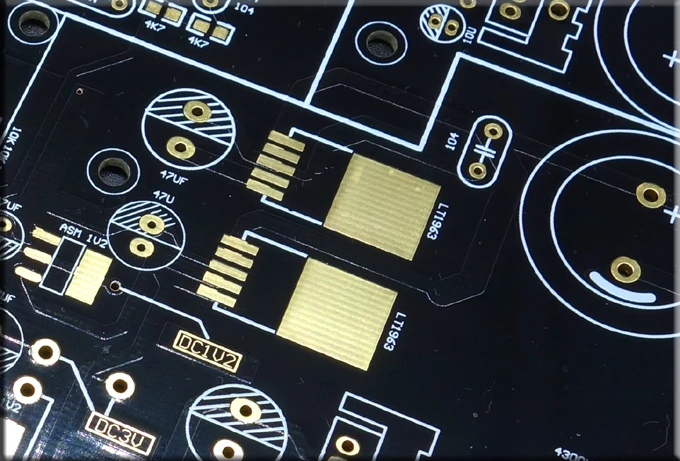

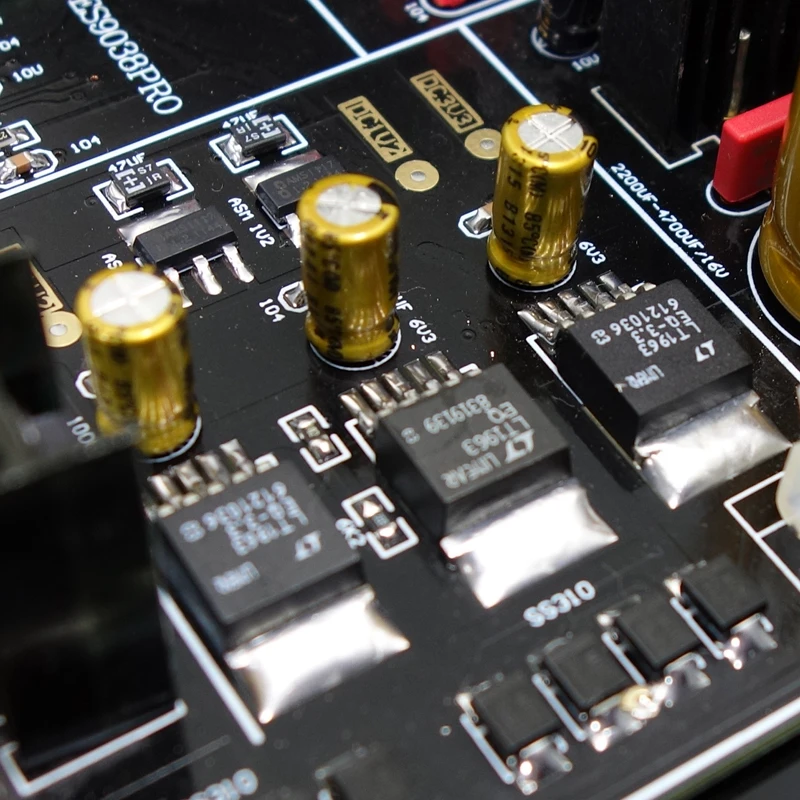

ЛТ®Серия 1963-это Низкие Регуляторы отсева, оптимизированные для быстрого переходного ответа. Устройство может обеспечить выходной ток 1,5а и выпадающее напряжение 340мв. Рабочая сила тока составляет 1 мА и снижена до <1 μa в режиме выключения. Ток покоя находится в хорошо контролируемом состоянии; В отличие от многих других регуляторов, ток покоя этого устройства не увеличивается при перепаде давления. В дополнение к быстрому переходному реагированию регулятор LT1963 также имеет низкий уровень шума на выходе, что делает его идеальным для чувствительных применений мощности RF

Цена также очень дорогая, около 20 юаней за 1

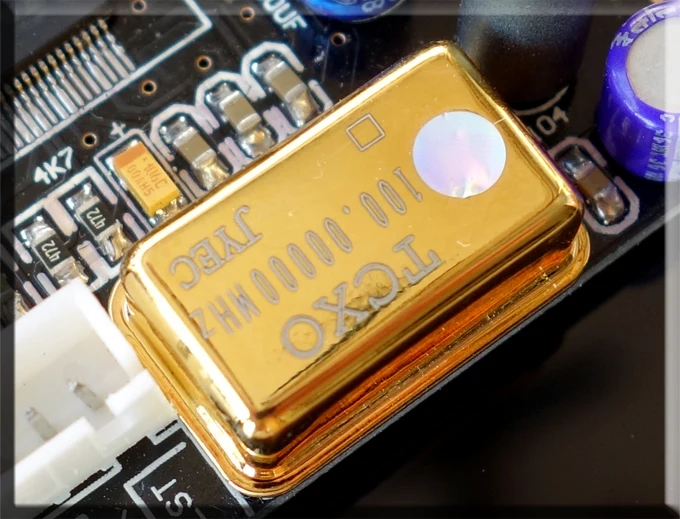

Высокоточный, низкофазный шум и кристаллический генератор с температурной компенсацией обеспечивают отличную базовую частоту ES9018.

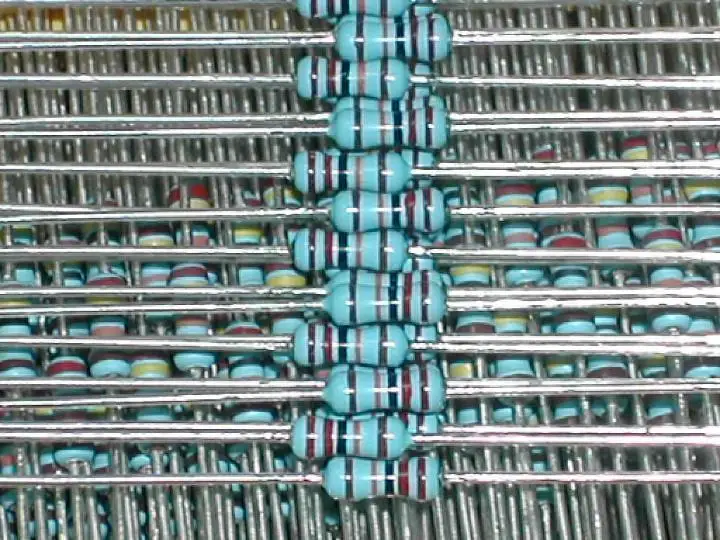

Британские неиндуктивные резисторы, звуковые резисторы, более естественны, чем резисторы Дейла, и обладают отличной проникающей мощностью. Цена достигает 1 Юань за единицу, и она не трогается, если это не высокая температура.
