Тестер емкости аккумуляторов 5-12 В постоянного тока с ЖК-дисплеем мА · ч MWh для

Тестер емкости аккумуляторов 5-12 В постоянного тока с ЖК-дисплеем мА · ч MWh для

ЖК-дисплей

Пункт продажи товара

1: широко используется

2: дополнительная функция зарядки

3: изысканный и маленький внешний вид

4: ЖК-дисплей

5: предустановленный три режима работы

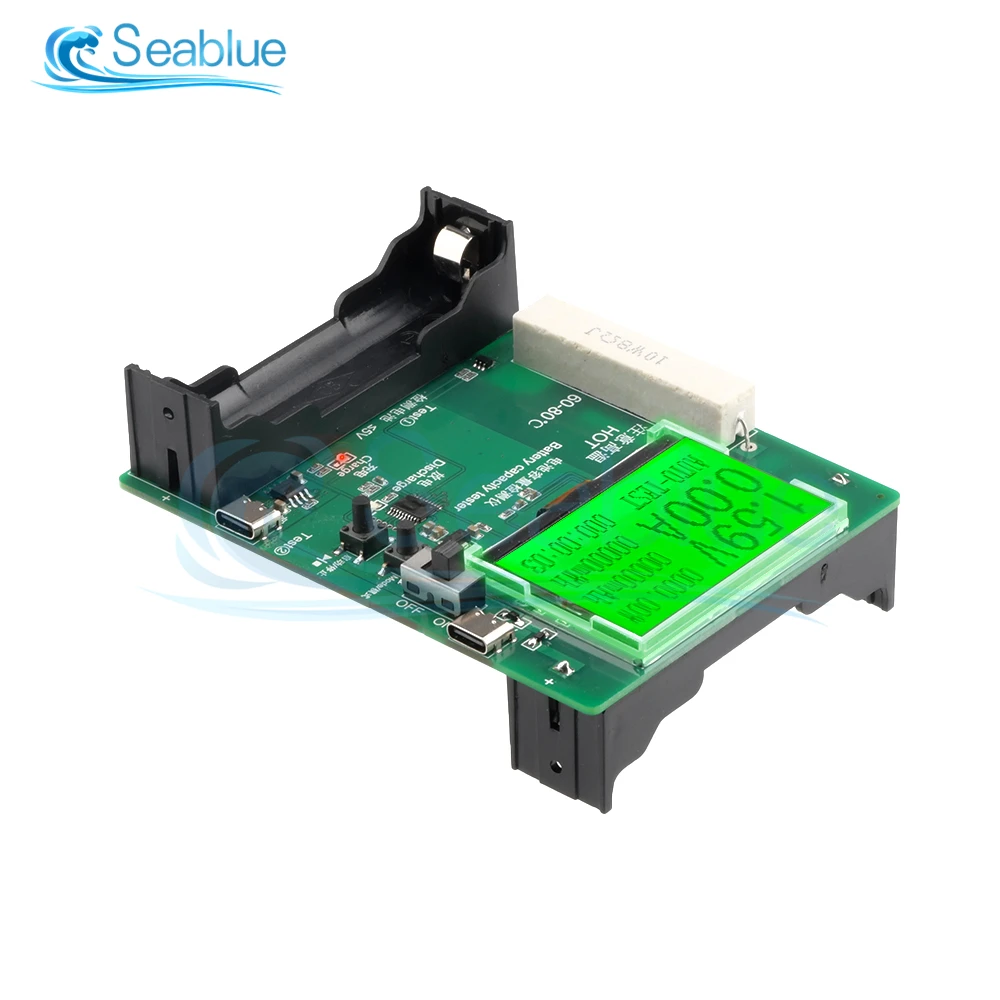

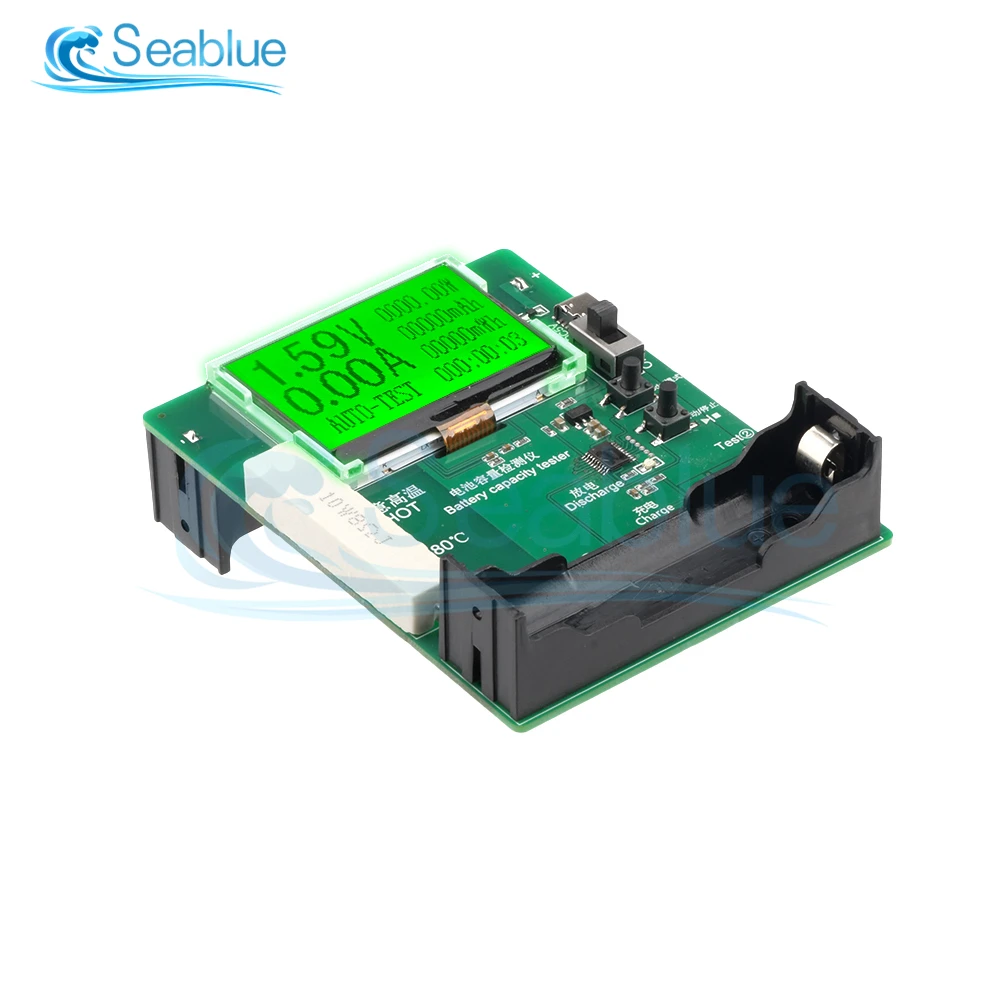

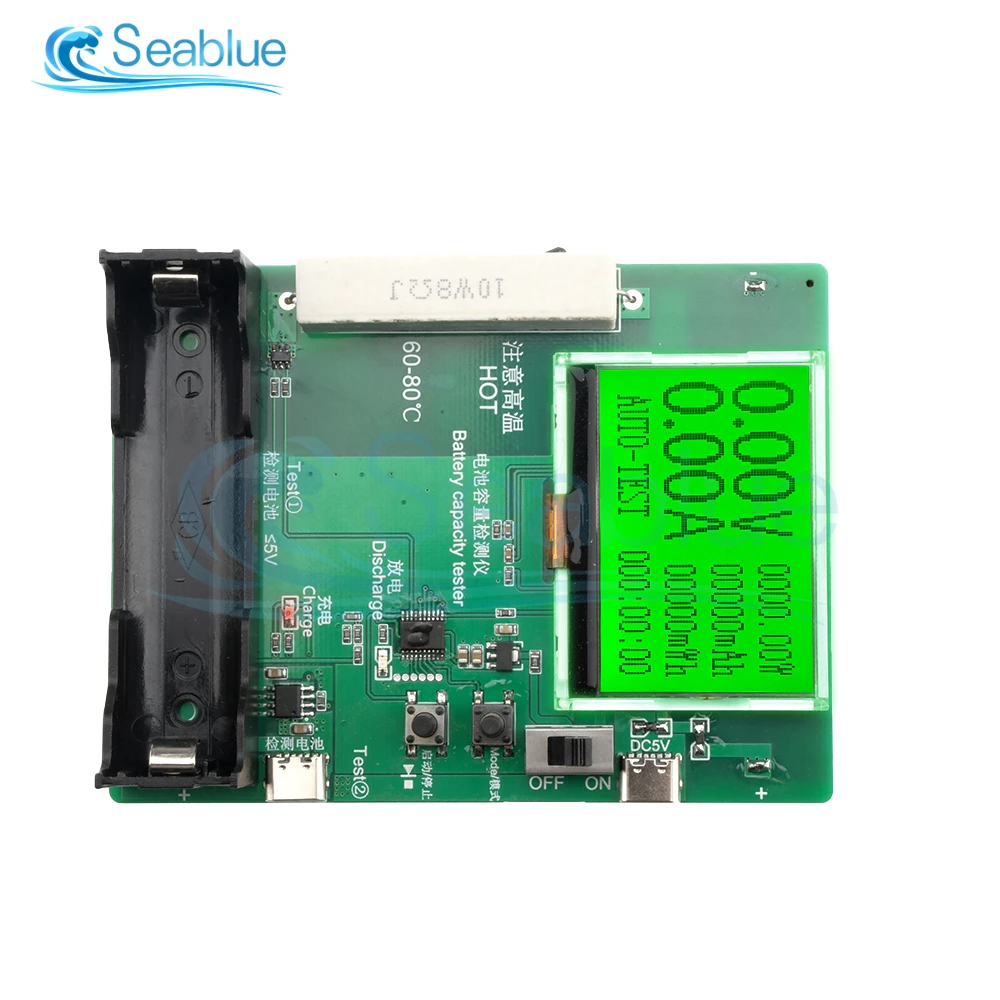

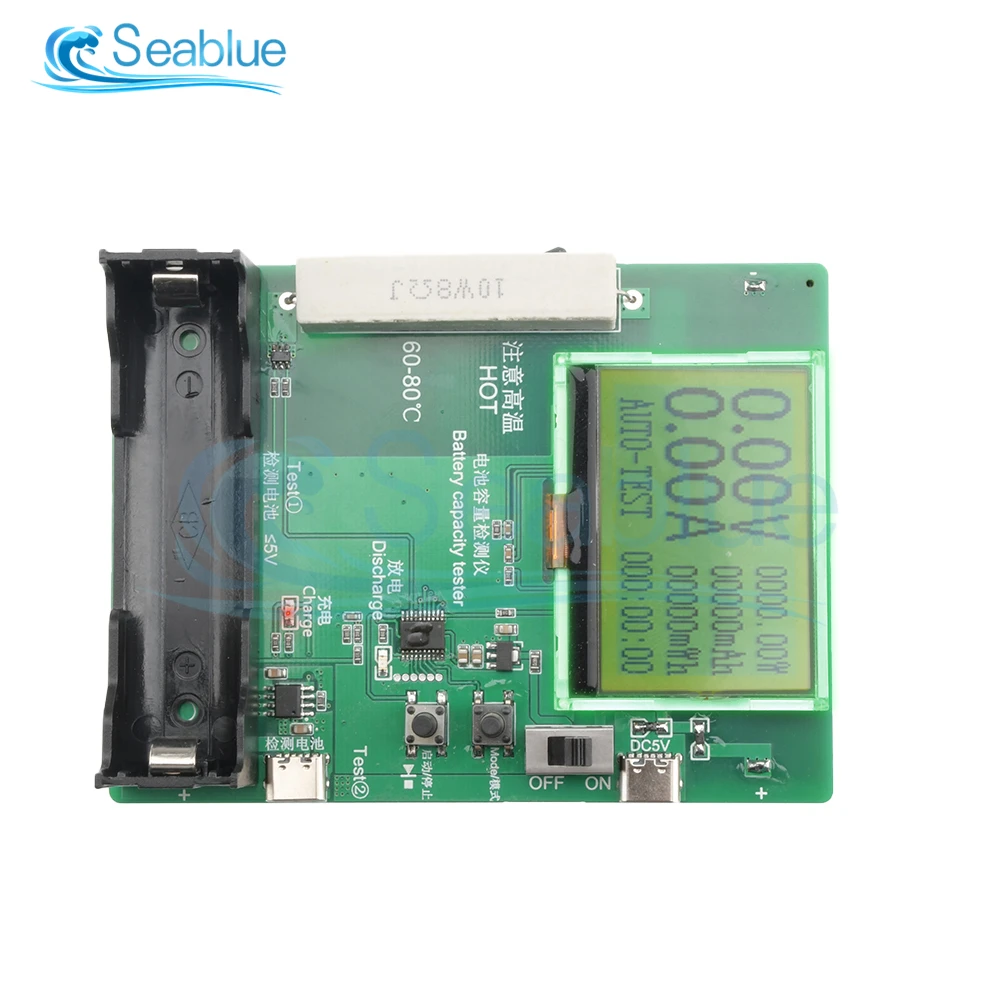

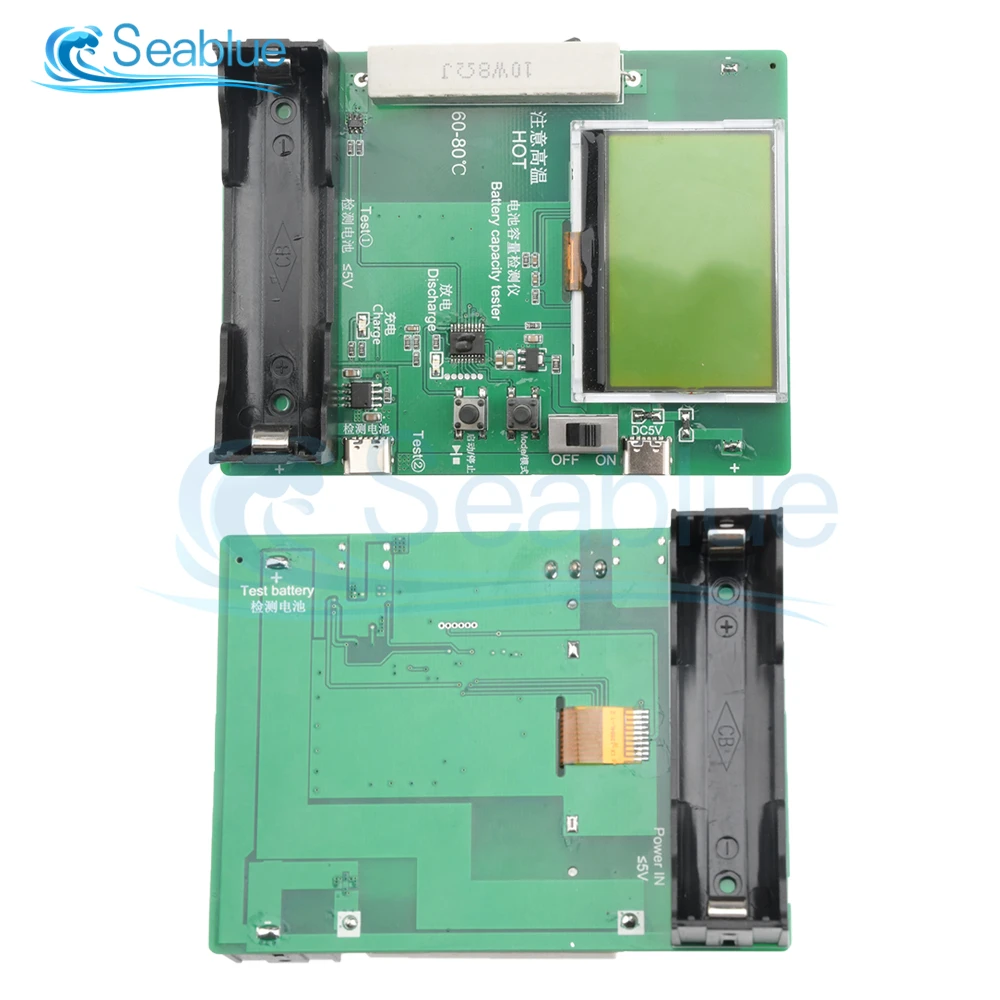

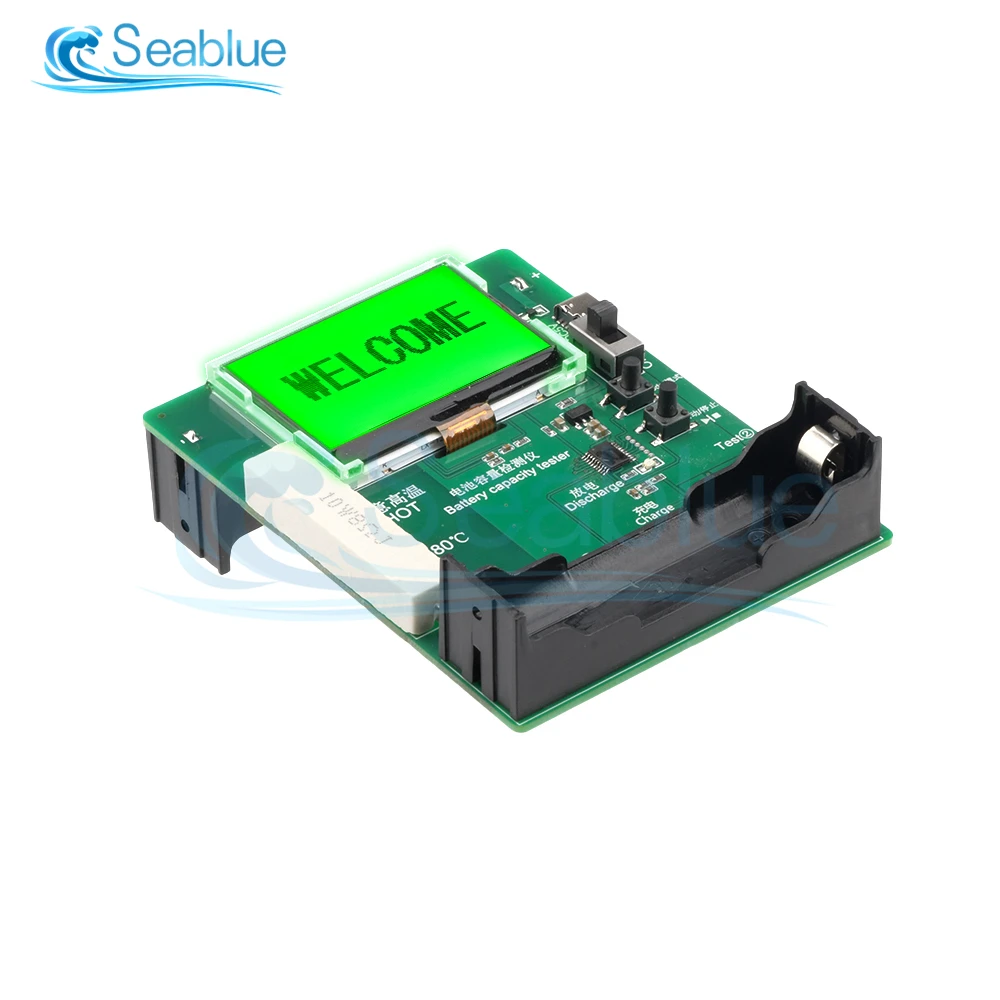

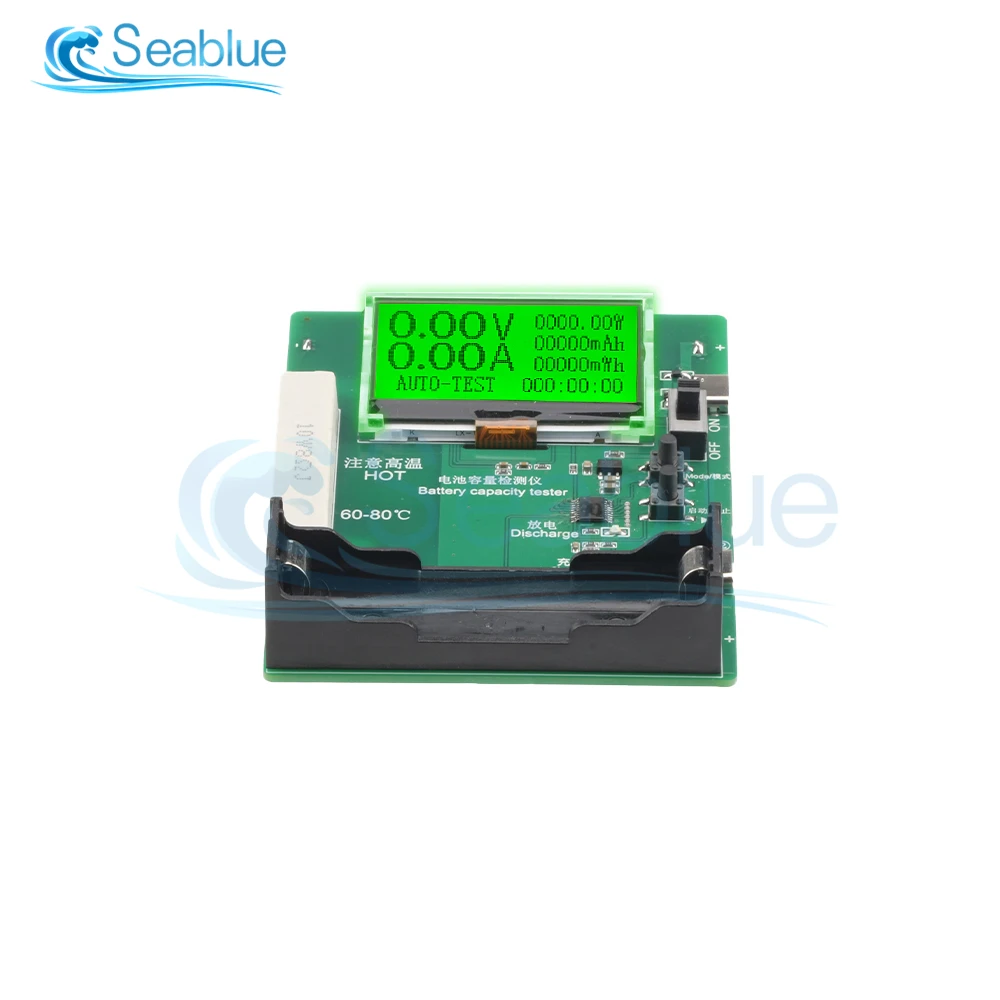

18650 тестер емкости аккумулятора ЖК-дисплей (с функцией зарядки) порт type-c

Испытательное напряжение: ≤ 5 В

Режим отображения: 128 × 64px LCD

Диапазон емкости: 99999 мАч

Диапазон энергии: 99999mWh

Диапазон времени: 999:59:59

Рабочая Батарея: батарея 18650 с плоской головкой

Интерфейс питания: Type-C

Внешний рабочий Источник питания: 5 в 1 А (блок питания предоставляется самостоятельно, вы можете использовать мобильный телефон зарядное устройство). Режим зарядки (зарядка) и автоматический режим (Автоматическое тестирование) должны быть подключены к внешнему источнику питания для нормального использования.

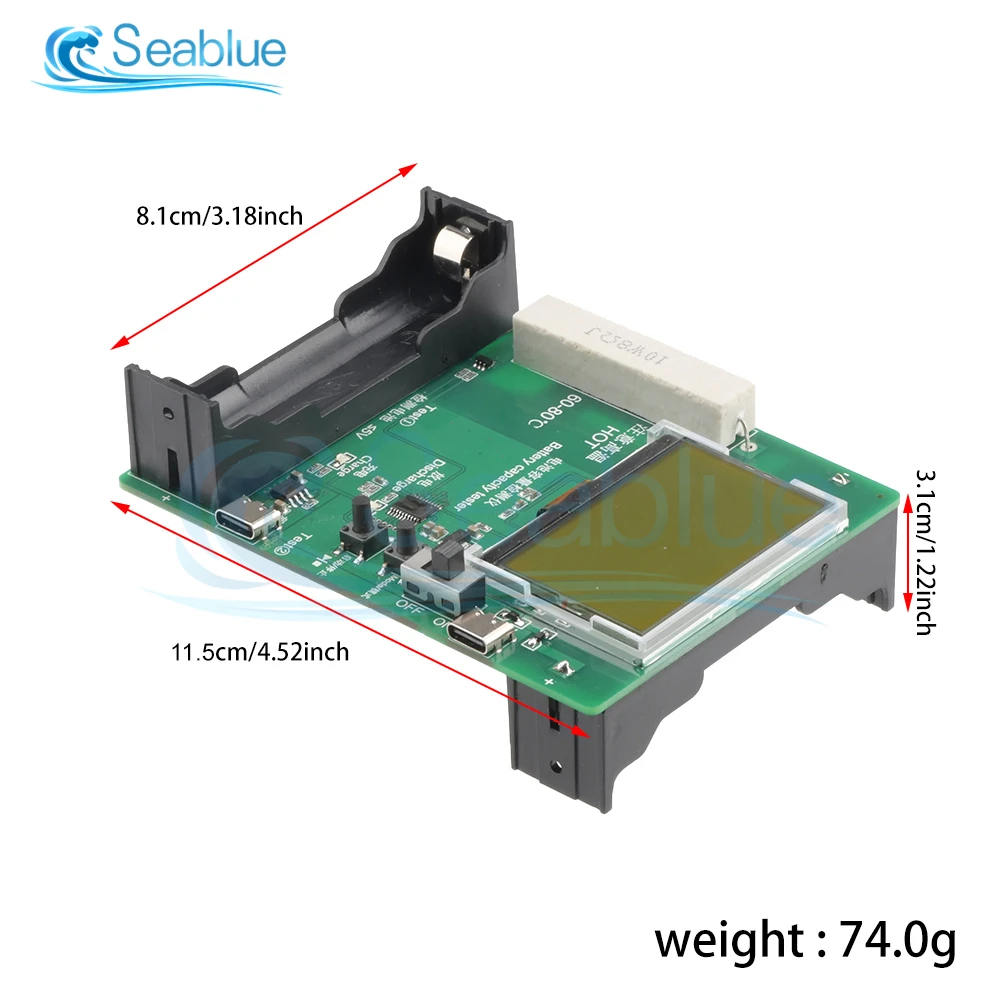

Размер продукта: 115 × 81 × 31 мм (продукт); 150 × 100 × 40 мм (упаковка),

Вес изделия: 110 г (включая упаковку); Вес нетто 74 г

Советы по безопасности: сопротивление нагрузки выпустит высокую температуру 60 ~ 80 ℃ во время разряда. Держите вентиляцию во время использования, избегайте близкого к легковоспламеняющимся и взрывоопасным материалам, и уведомляйте вас, чтобы обратить внимание на безопасность и избежать ожогов.

Рабочий режим (необходимо подключить к источнику питания 5 В)

Автоматический тестовый автоматический режим (режим загрузки по умолчанию)

Пуск → зарядки (зарядный ток в режиме ожидания составляет менее 0.12A, триггер полного заряда, прекратит зарядку) → разрядки (Напряжение холостого хода составляет менее 2,7 V, триггер разрядки в комплекте) → зарядка (ток зарядки менее 0,12 A триггер полной зарядки, остановка зарядки) → полная остановка

①Емкость и энергетические значения не записываются во время зарядки, только время.

②Запись мощности и стоимости энергии при разрядке, то же самое время.

Зарядка (режим зарядки)

Запуск → зарядка (ток зарядки менее 0,12 A для запуска полной зарядки и остановки зарядки) → полная остановка

①Запись только времени зарядки, а не мощности зарядки и энергии

Разряд (режим разрядки)

Пуск → разрядки (Напряжение холостого хода составляет менее 2,7 V, триггер разряда будет завершен → полная остановка)

①Запись емкости разряда, энергии и времени.

Примечание:

①As до тех пор, пока разряда процесс обнаруживает, что батарея нагрузки напряжение падает до 2,7 V, он перестанет разрядки. После того, как разрядка будет остановлена, батарея не будет загружена и напряжение будет расти; единого разряда процесс может только обнаружить, что напряжение падает до 2,7 V в первый раз после того, как саморазряд начинается и Курки стоп-сигнала при сбросе. Емкость, выпущенная первым этапом батареи, может быть просто воспринята как одна Полезная емкость, а не откалиброванная емкость батареи.

② Отключение и перезапуск; Переключение режимов; Длительное нажатие кнопки Пуск и очистка данных, а данные за историю не будут сохранены после завершения работы.

③ Test①установите батарею 18650 для тестирования, test②тест через внешний блок питания type-c или ≤ 5 В, но Test① и Test② нельзя использовать одновременно для тестирования, чтобы избежать несчастных случаев, вызванных перегрузкой аккумулятора 18650 без защиты.

④Чтобы запустить режим зарядки, необходимо подключить внешний источник питания

Контрольный список

1 * Емкость аккумулятора

Новый ЖК-дисплей

Пункт продажи товара

1: специально используется для измерения емкости аккумулятора 18650

2: Интеграция зарядки и разрядки устраняет утомительную работу разборки и сборки аккумулятора для замены зарядки и разрядки устройства

3: Размер разрядного тока может быть переключен, и его удобно использовать

4: маленький размер, легко носить с собой

5: стабильная производительность

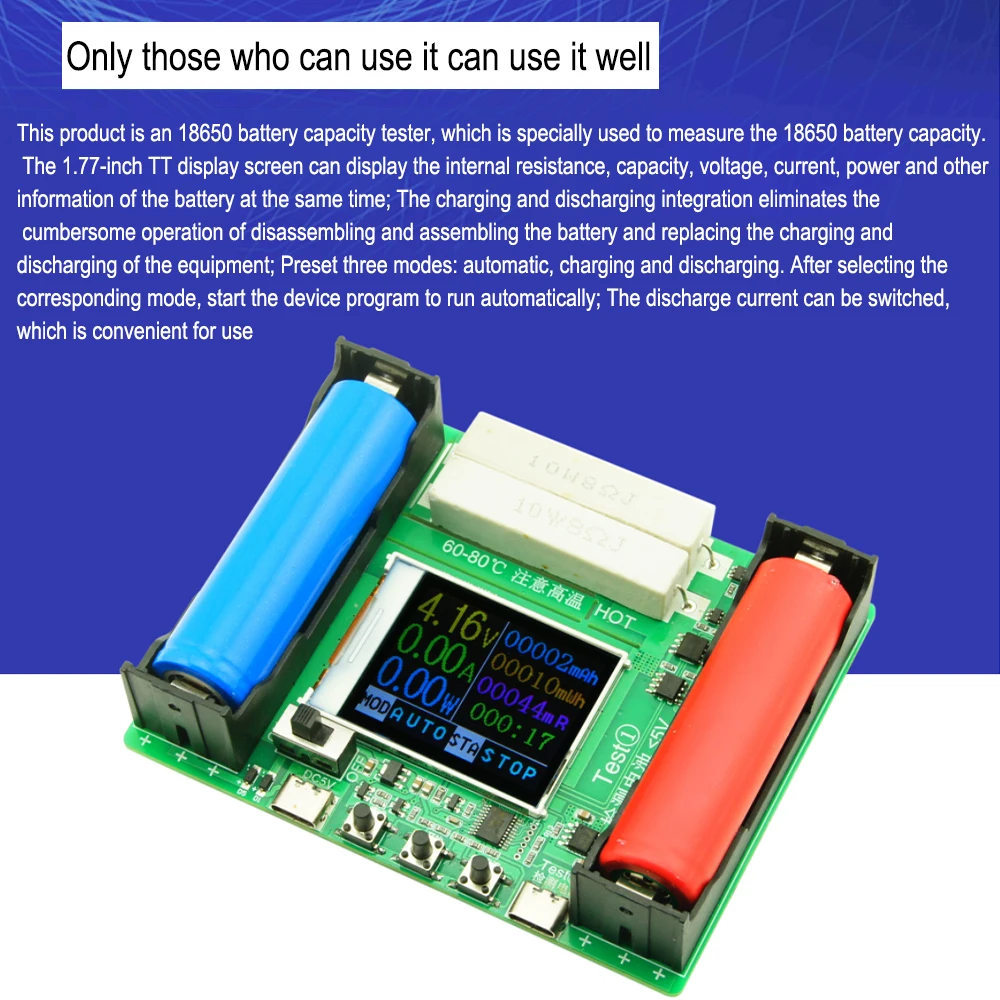

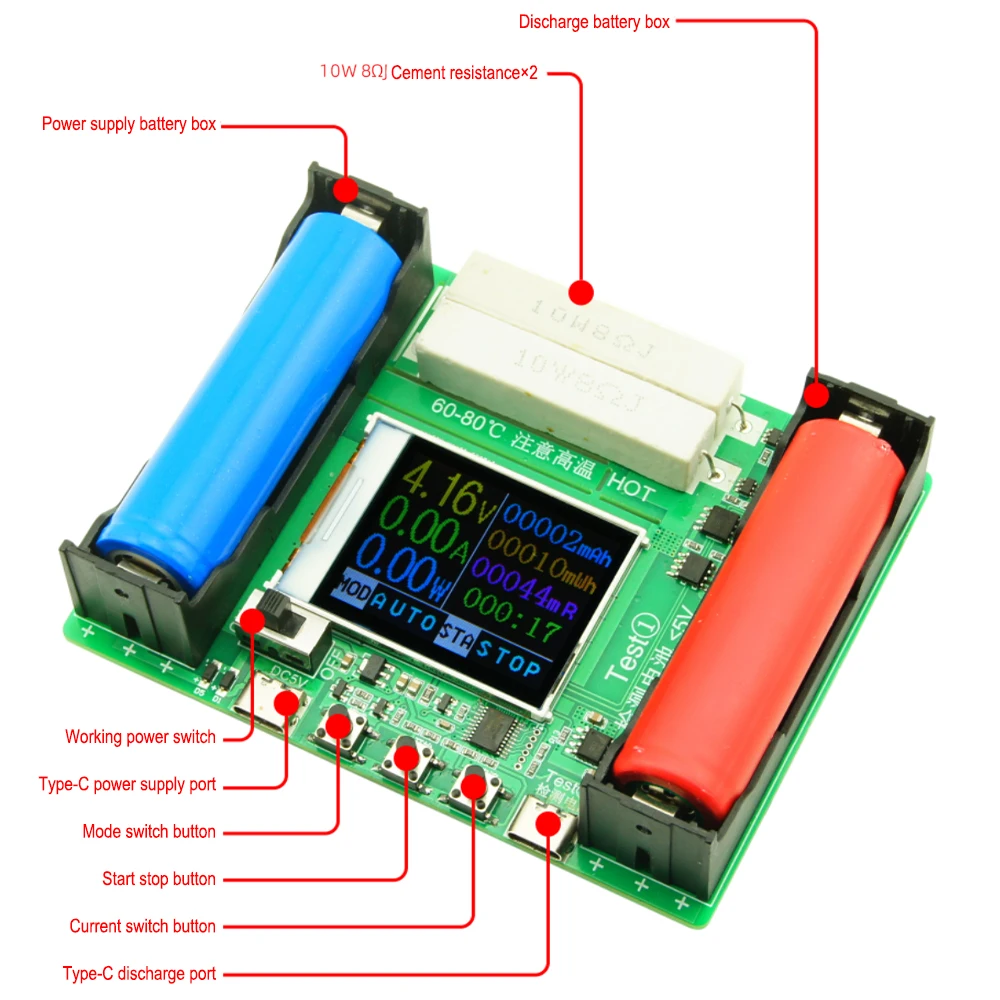

Этот продукт представляет собой тестер емкости аккумулятора 18650, который специально используется для измерения емкости аккумуляторов 18650. 1,77-дюймовый TFT дисплей может одновременно отображать информацию, такую как батарея внутреннее сопротивление, емкость, напряжение, ток, мощность, и т. д.; Утомительный операции зарядки и разрядки оборудования; установка трех режимов автоматической, зарядки и разрядки, после выбора соответствующего режима, запуск оборудования, и программа будет работать автоматически; Размер разрядного тока может быть изменен для удобства.

Технические параметры

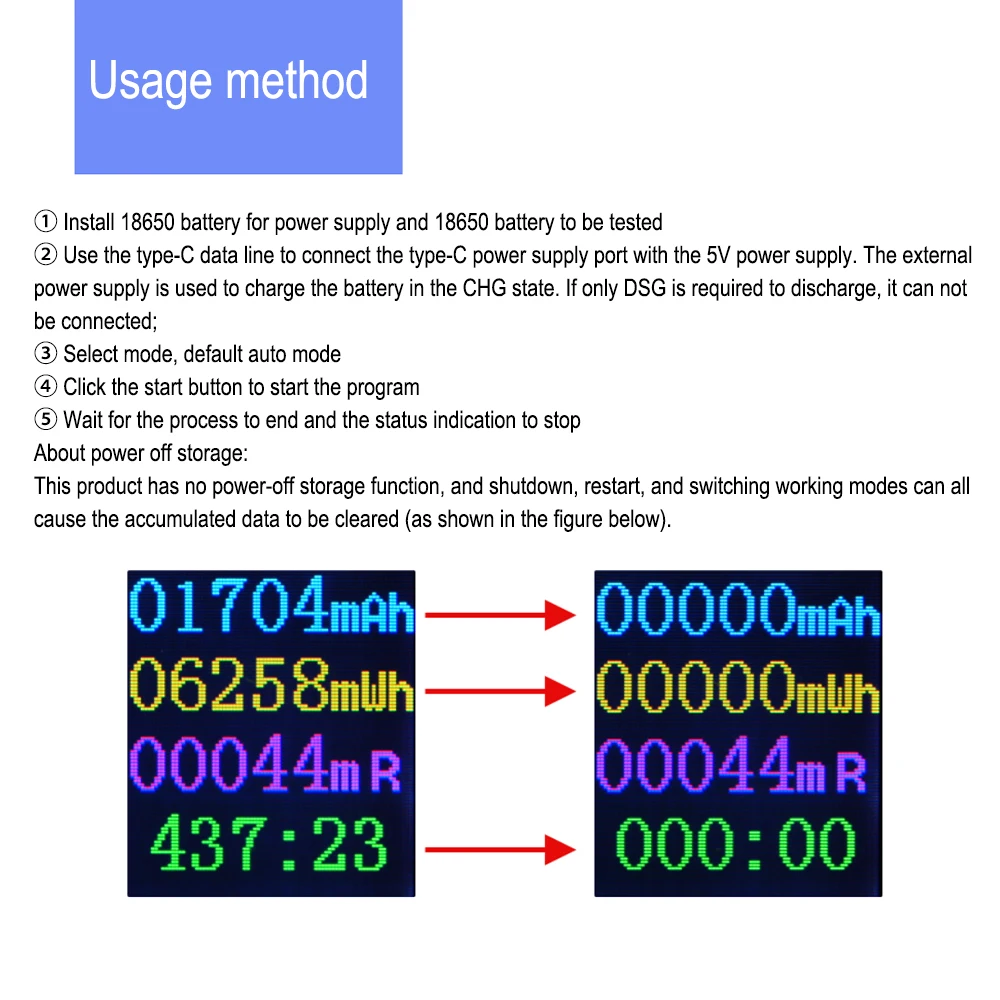

①Установите блок питания 18650 батареи и 18650 батареи для тестирования;

②Используйте кабель передачи данных Type-C для подключения порта источника питания Type-C к источнику питания 5 В. Внешний источник питания используется для зарядки аккумулятора в состоянии CHG. Если вам нужно только разрядить DSG, вы можете оставить его неподключенным;

③ Выберите режим, по умолчанию используется автоматический режим;

④Нажмите кнопку Пуск для запуска программы;

Wait дождитесь окончания процесса и остановки индикатора состояния.

О источнике питания:

Этот продукт не имеет функции отключения питания. Отключение, перезапуск и Переключение режима работы могут привести к очистке накопленных данных (как показано ниже).

01

Его можно использовать хорошо

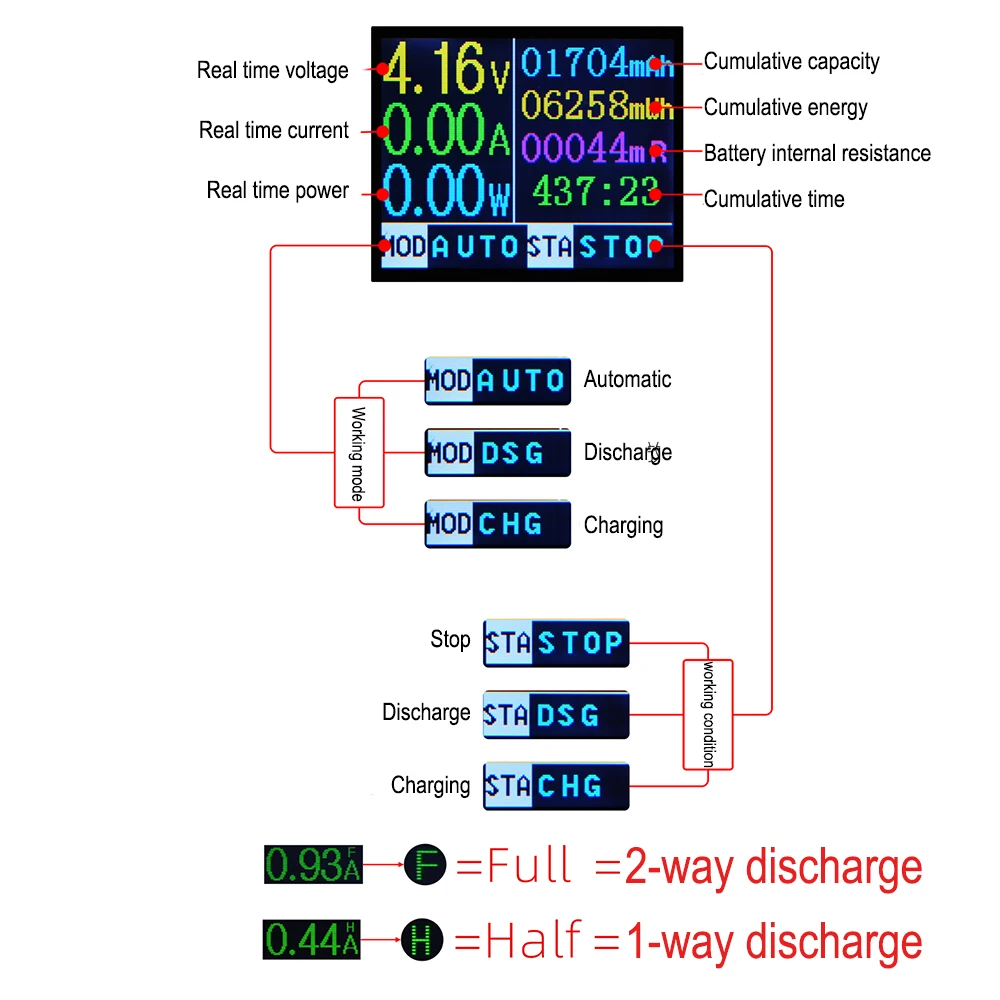

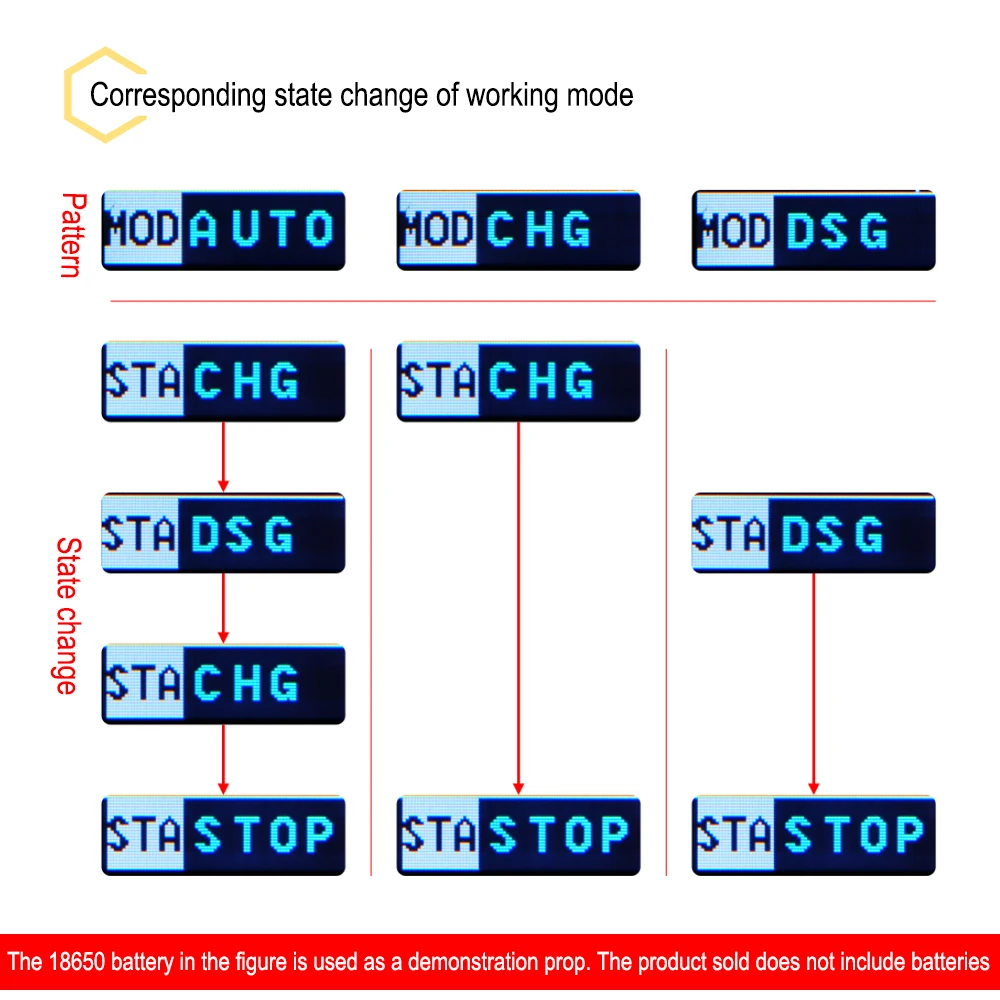

Режим работы соответствует изменению состояния

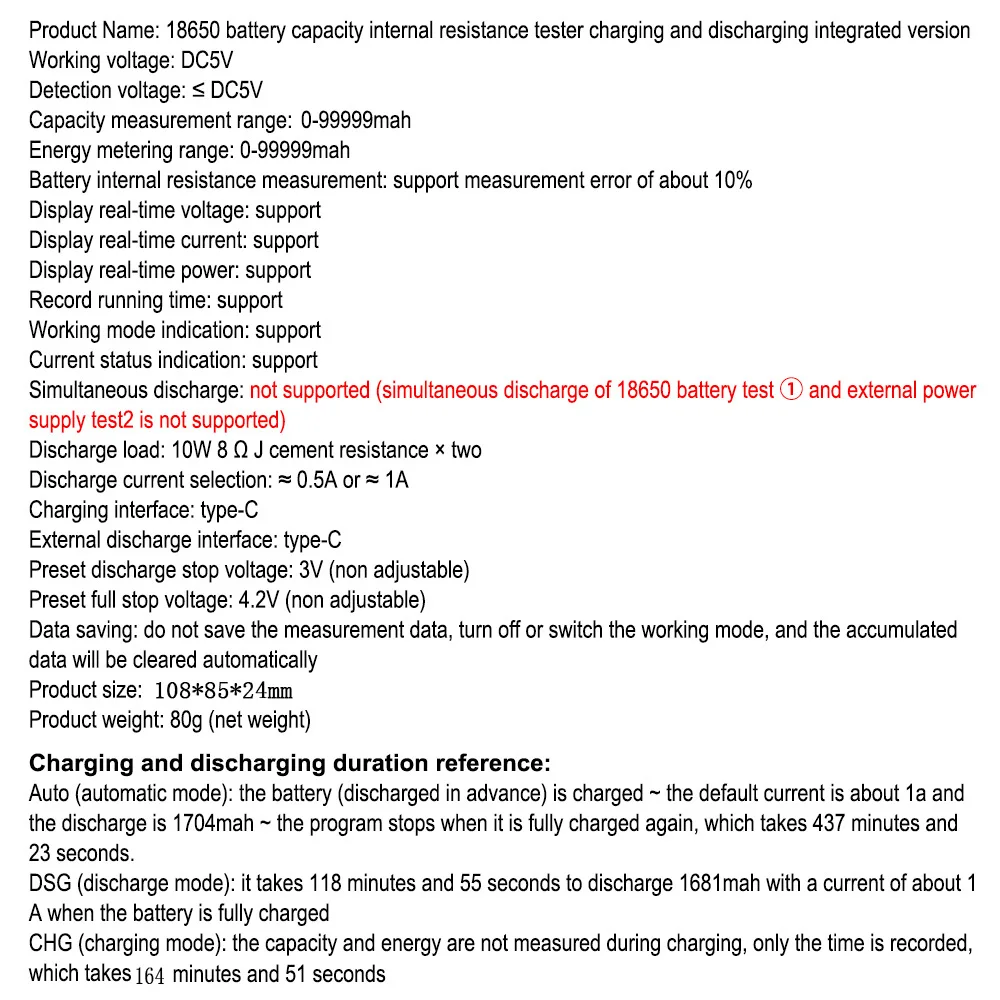

Название продукта: 18650 Емкость батареи внутренний тестер сопротивления зарядки и разрядки интегрированная версия

Рабочее напряжение: DC5V

Напряжение обнаружения: ≤ DC5V

Диапазон измерения емкости: 0 ~ 99999 мАч

Диапазон измерения энергии: 0 ~ 99999mWh

Измерение внутреннего сопротивления батареи: поддержка, погрешность измерения составляет около 10%

Отображение напряжения в режиме реального времени: Поддержка

Отображение тока в реальном времени: Поддержка

Отображение мощности в режиме реального времени: Поддержка

Время работы журнала: Поддержка

Индикация режима работы: Поддержка

Индикация текущего состояния: поддерживается

Одновременная разрядка: не поддерживается (одновременная разрядка аккумулятора 18650 Test① и внешний блок питания Test② не поддерживается)

Нагрузка на разряд: 10 Вт 8ΩJ цементное сопротивление × 2

Выбор тока разряда: ≥0.5a или ≥1a

Интерфейс зарядки: Type-C

Внешний разрядный интерфейс: Type-C

Предустановленное Напряжение остановки разряда: 3 В (не регулируется)

Предустановленных полную стопу напряжение: 4,2 V (не регулируется)

Хранение данных: данные измерений не сохраняются, а накопленные данные автоматически очищаются при выключении питания или при включении режима работы.

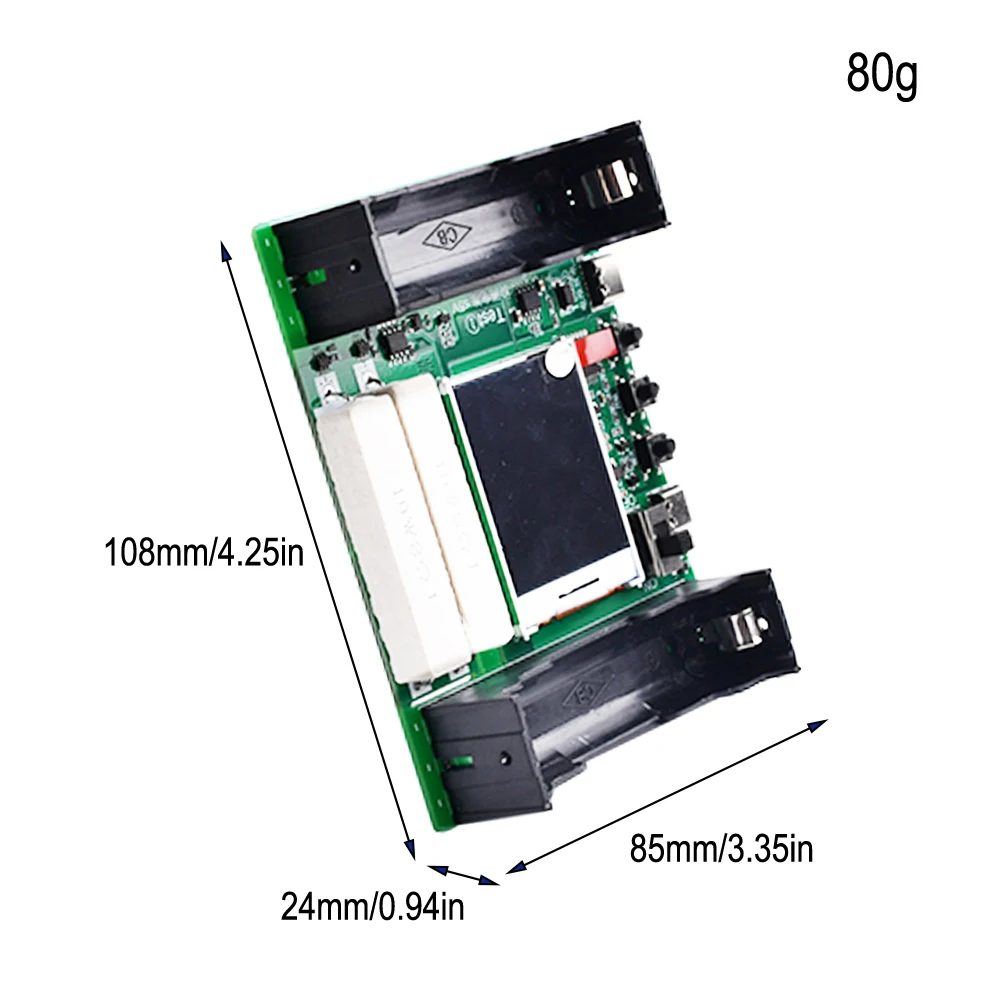

Размер изделия: 108 × 85 × 24 мм

Вес изделия: 80 г (вес нетто)

Время зарядки и разрядки:

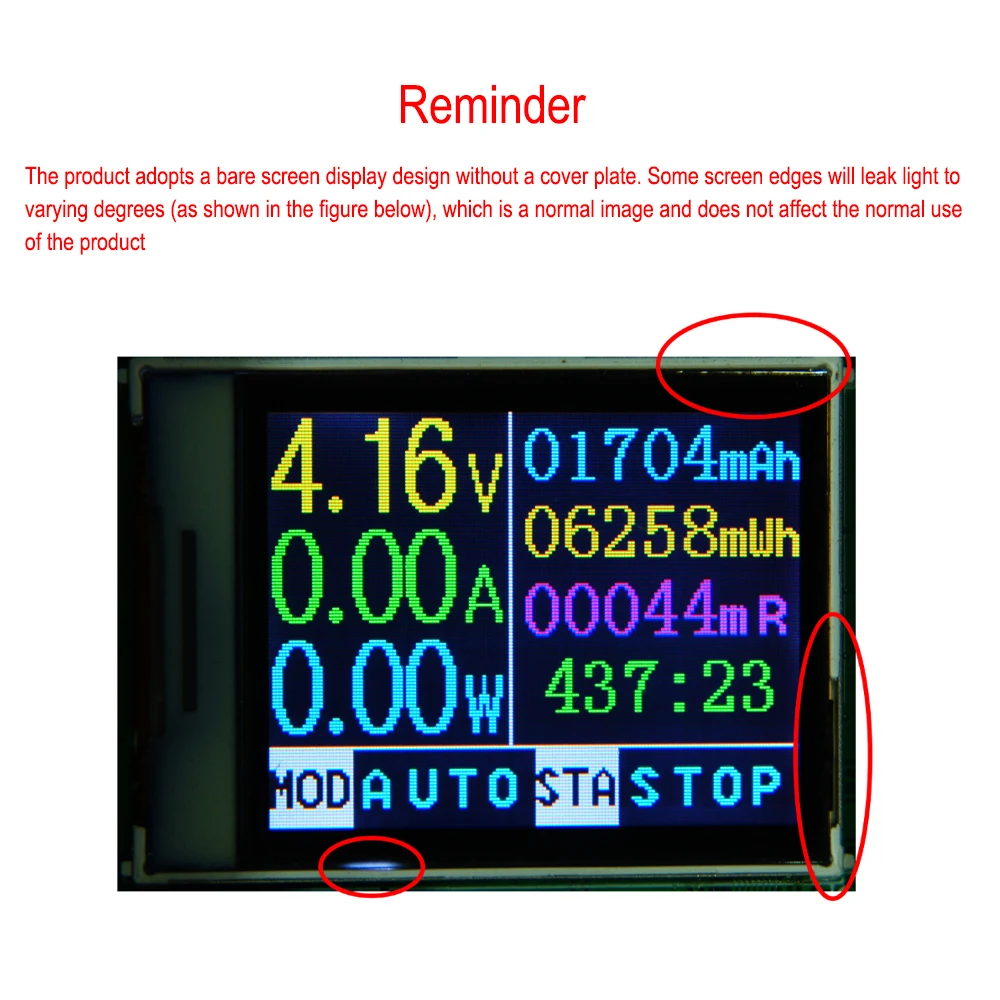

Авто (автоматический режим): аккумулятор (разряжен заранее) заряжается ~ ток по умолчанию составляет около 1 А, чтобы разрядить 1704 мАч ~ он полностью заряжен снова, чтобы запустить программу, чтобы остановить, это занимает 437 минут и 23 секунды.

DSG (режим разрядки): когда аккумулятор полностью заряжен, он использует ток около 1А для разрядки 1681 мАч, что занимает 118 минут и 55 секунд.

CHG (режим зарядки): емкость и энергия не измеряются во время зарядки, записывается только время, которое занимает 164 минуты и 51 секунды

Список

1*18650 Емкость батареи внутренний детектор сопротивления автоматический модуль зарядки и разрядки
