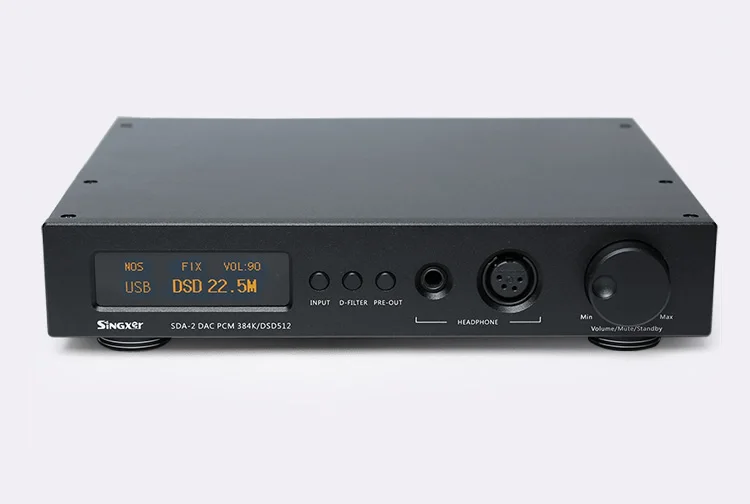

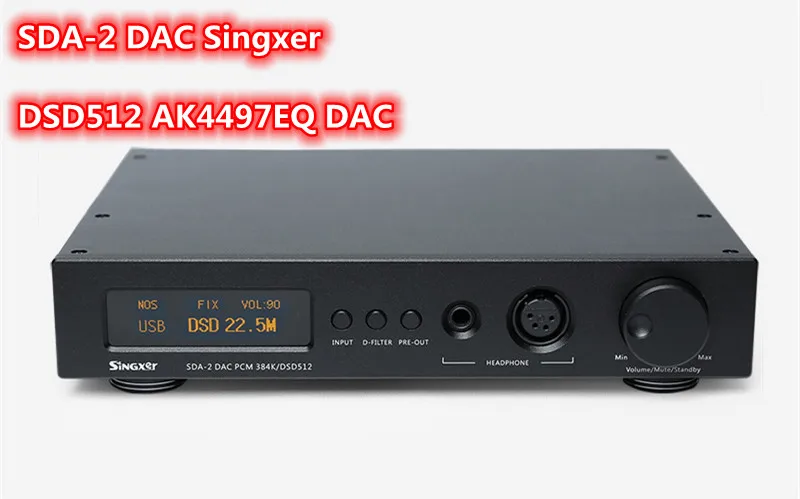

Singxer SDA-2 декодирование аудио декодер усилитель для наушников DSD512 AK4497EQ DAC Hifi Профессиональный усилитель

Примечание:

Стандартная версия: SDA-2A, USB часть часов с использованием американского ACCUSILICON femtosecond кристаллического осциллятора AS318, с резиновыми ножками;

Расширенная версия: SDA-2C, USB часть часов использует US Crystek femtosecond кристаллический осциллятор CCHD-575, с твердой алюминиевой прокладкой;

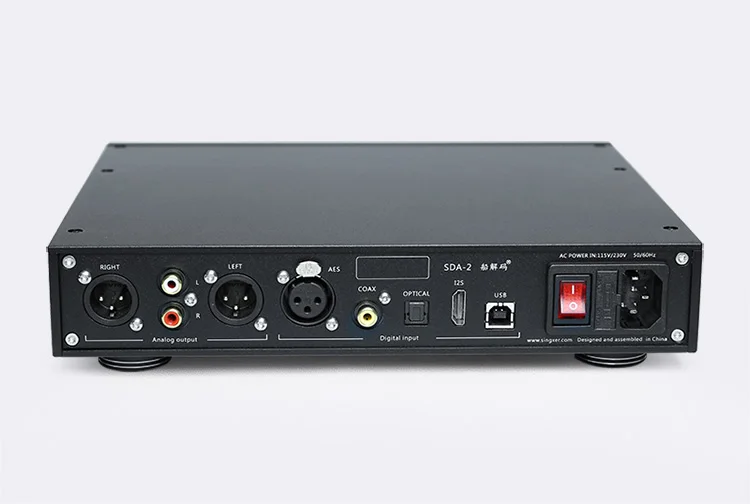

Декодер SDA-2-это высокопроизводительный HiFi-класс декодирования звука, усилитель предусилитель. Он использует новейший чип серии xCORE-200 XMOS в качестве usb-аудио-решения и использует AKM497 ЦАП третьего поколения AKM в качестве чипа преобразования DA, AK4118 в качестве чипа цифрового аудио-входного приемника, использует STM32 как контроль всей машины, Xilinx в больших масштабах FPGA как обработка системы часов и цифрового аудио потока. Панель управления устройством часть принимает 4-полосная полный баланс дизайн, независимый дискретный класс amp цепи постоянного тока; Фронтальной ступени выход принимает аналоговые предварительно сценический дизайн, что не является способом цифрового затухания, влияющим на динамику звука; Имеет богатый входной и выходной интерфейсы, включая стандарт USB2 .0 входной интерфейс, SPDIF коаксиальный и AES сбалансированный вход, Аналоговый XLR сбалансированный выход, аналоговый RCA выход. PCM поддерживает до 384 кГц, DSD использует собственную технологию прямого решения, поддерживает до DSD512, и все интерфейсы поддерживают декодирование DSD. Чип DAC использует флагманский DAC AKM AK4497EQ; DSD использует собственный режим прямого решения. Цифровой поток DSD не проходит через внутренний цифровой фильтр и модулятор и работает в режиме NOS. PCM также может работать в режиме NOS, который соответствует концепции дизайна HQPlayer. SDA-2 является первым декодирующим усилителем, который мы разработали, в основном с использованием следующих четырех основных технологий: 1, usb-деталь использует нашу технологию изоляции первого поколения: технология SCIT (технология изоляции конденсатора Singxer), технология SCIT-это технология полной изоляции (изоляция земли), высокоскоростной сигнал с помощью чипа изоляции 150 Мбит/с, Низкоскоростной сигнал с помощью изоляции оптопары он может полностью изолировать помехи от ПК; Версия USB высокой версии может в основном достичь уровня SU-1 независимого цифрового интерфейса. 2, технология синхронизации источника и технология формирования FPGA, реформирование изолированного сигнала I2S; Таким образом, устраняет аддитивное дрожание, вызванное изоляционным чипом; 3, саморазработанная часовая система использует кристаллический осциллятор femtosecond в качестве локальных опорных часов; 4, 4 способа дискретного усилителя Цепи класса a, Полностью сбалансированное усиление 8 чип-транзисторы на маршрут.

Частота образцов, поддерживаемая каждым входным интерфейсом:

PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц

DSD: 2,8 МГц (DSD64) - DoP,native

5,6 МГц (DSD128) - DoP, родной

11,2 МГц (DSD256) - DoP,native

22,5792 МГц (DSD512) - native

Ширина Бит: до 32 бит над выходом I2S

До 24 бит по S/PDIF

Электрические стандарты для каждого интерфейса:

1, вход USB разъем является стандартным USB-B Тип муфтовый стыковочный переводник USB источника питания Диапазон 4,5 V-5,1 V;

2, интерфейс SPDIF входной стандартный сигнал S / PDIF, входное сопротивление 75 Ом, входное сопротивление AES составляет 110 Ом;

3. Вход питания 115 В/230 В переменного тока, а внутренний 30 Вт o-образный трансформатор используется для источника питания;

4. Вход I2S-это уровень LVDS в виде интерфейса HDMI, совместимый с интерфейсом SU-1;

Производительность аналогового выхода:

Выходной уровень (0dBFS):

PCM: один выход RCA-2 В RMS, сбалансированный выход XLR-4 В RMS

DSD: RCA одиночный выход 1,8 V RMS, XLR сбалансированный выход 3,6 V RMS

Выходное сопротивление: 22 Ом (RCA с одним концом) / 44 Ом (XLR сбалансированный)

Частотная характеристика: 20-20 кГц +/-0,2 дБ

Отношение сигнал-шум: 125 дБ

Характеристики искажений:

THD + N (1 кГц, 0dBFS) 0.00025% при fs = 44,1 кГц (PCM)

THD + N (1 кГц, 0dBFS) 0.00030% при DSD256

Динамический отклик (1 кГц, -60 дбф) 125 дБ

Разделение левого и правого каналов> 125 дБ

Сбалансированный выходной уровень шума: 2.2uv RMS

Ампер Баланс максимальная выходная мощность 3480 МВт @ 30Ω, 0dBFS

Мощность нагрузки

30 Ом 3480 МВт

75 Ом 1640 МВт

150 Ом 920 МВт

300Ω 440 МВт

600Ω 220 мВт

Искажение сбалансированного выходного сигнала усилителя, 0dBFS, fs = 44,1 кГц (PCM)

75Ω нагрузка THD + N -105dB

600Ω нагрузка THD + N -110 дБ

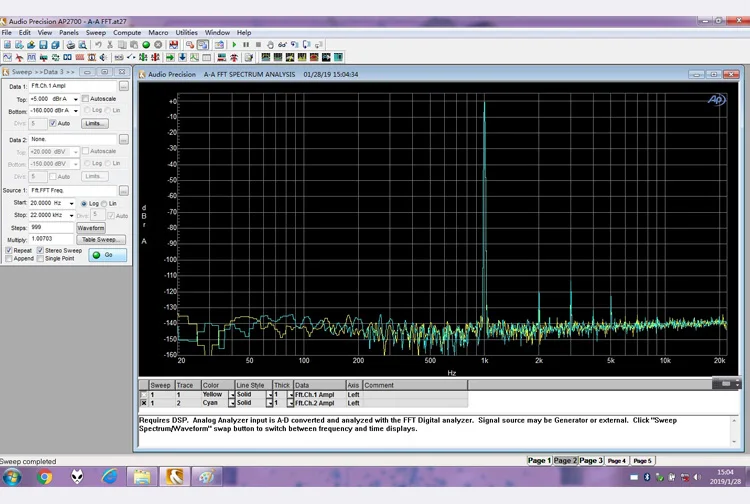

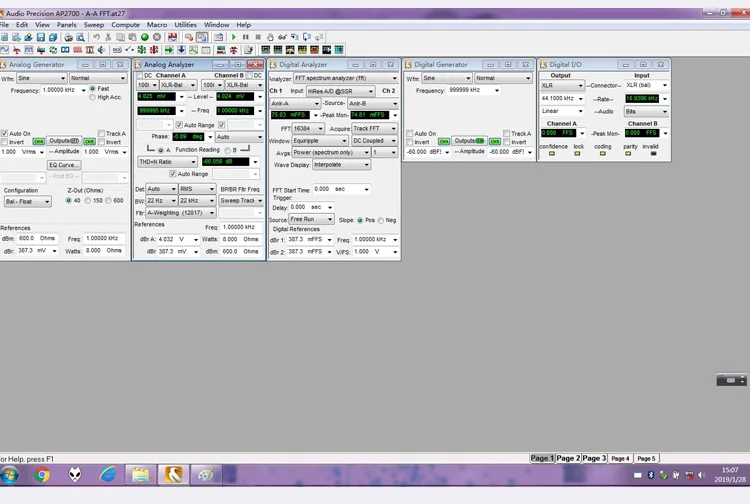

1. Очень чистый 1K FFT с только 2-5 гармониками, без высокой гармоники и других шпоров

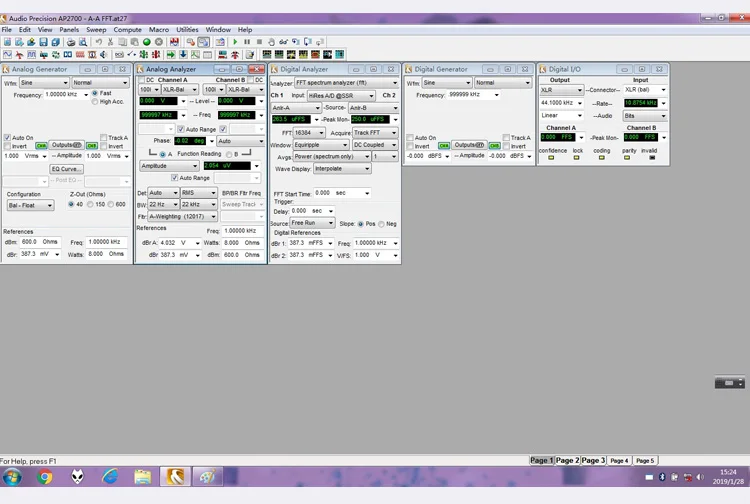

2. Ультра низкий уровень шума, около 2.0uv2. Ультра низкий уровень шума, около 2.0uv

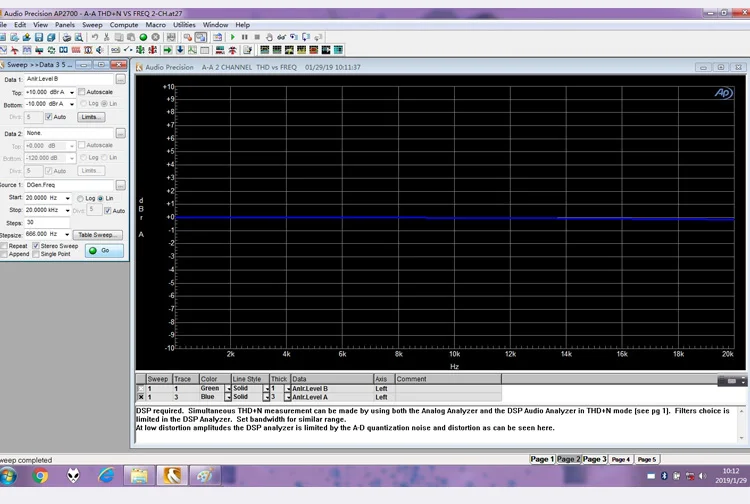

3,20-20k Частотный отклик, очень прямой

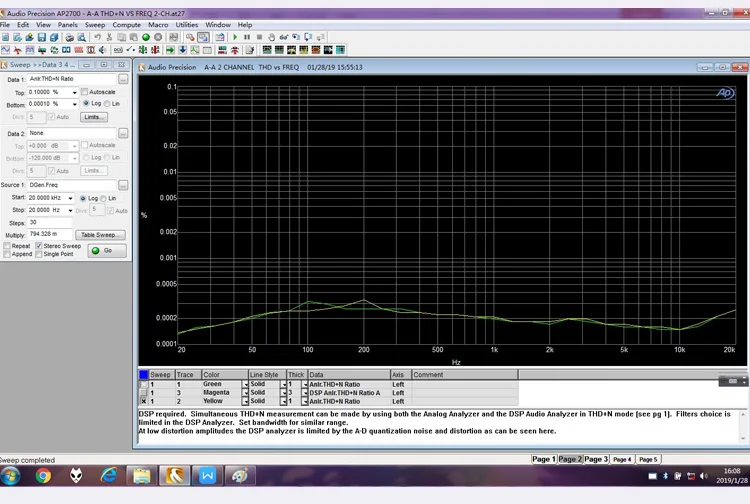

4. Отличная производительность искажений, THD + N проверка развертки держит весь диапазон частот ниже 0.00033%

5. Отличное отношение сигнал-шум, измеренный SNR при 125,6 дБ

Совместимость системы:6. Быстрый динамический отклик, DNR достигает 126дб

1, Windows 7, Windows 8, Windows 10; 32/64 бит, необходимо установить специальный драйвер

2, Native MacOS 10,6 и более поздней версии, использование системы поставляется с Драйвером

3, Native Linux с совместимым ядром UAC2, с использованием собственного драйвера системы (Протестировано на Ubuntu и Daphile системах, на платформе X86)

4, Android OS 4,2 и выше, устройство должно поддерживать функцию OTG, в общем, система Android 5,0 поддерживается по умолчанию, и следующие рекомендации 5,0 используются с выделенным плеером.

Интерфейс I2S вход с помощью разъема HDMI:

1. Дифференциальная Сигнализация пониженного напряжения дифференциального сигнала с уровнем 3,3 V;

2. Интерфейс I2S совместим с несколькими определениями выходного сигнала I2S, И FPGA имеет встроенный алгоритм автоматической идентификации сигнала PCM/DSD;

3. DSD на сигнале также может быть определена самостоятельно. Сигнал DSD может быть введен в PIN13, 14, 15 и 16 контактов Гнезда.

4. Фаза PIN1-3 и PIN7-9 регулируется, и пользователь может настроить фазу двух пар выходов через один переключатель.

SDA-2 можно настроить с помощью переключателей SW для соответствия различным стандартам I2S.

Размер шасси и упаковка:

Длина и ширина шасси: 262 мм * 220 мм * 46 мм, за исключением высоты стопы и выступающей части разъема за шасси.

Вес одной машины составляет около 3 кг.

Длина и ширина картонной упаковки: 330 мм * 310 мм * 110 мм.

Доставка посылка Вес: около 3,4 кг

Аксессуары: usb-кабель и шнур питания
