Посылка:

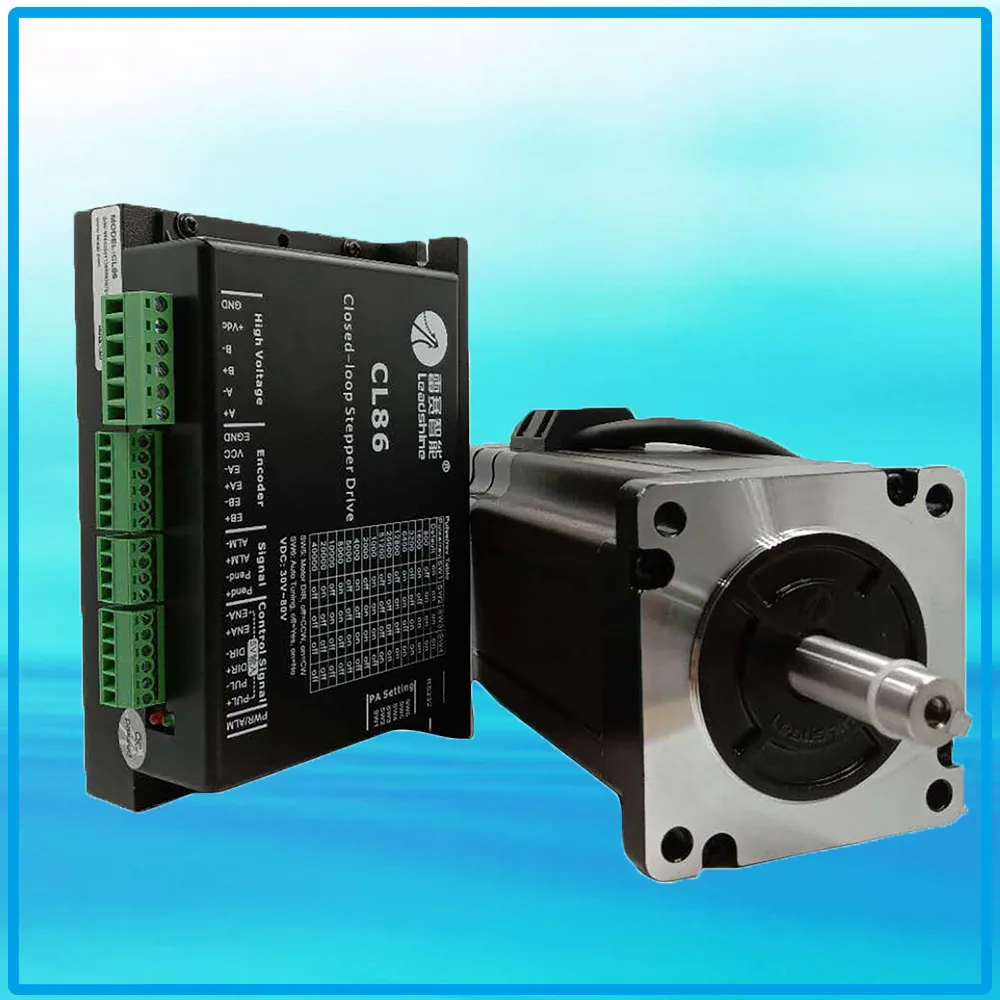

1 x 86CME120-BZ шаговый двигатель с замкнутым циклом

1 x CL86H Драйвер шагового двигателя с замкнутым циклом

Описание товара:

CL86H-это новый тип, успешно разработанный компанией Leisai на основе более десяти лет опыта в области исследований и разработок.
Шаговый драйвер с замкнутым циклом использует новейший специальный чип DSP управления двигателем и технологию управления замкнутым циклом, таким образом, тщательно
Решить проблему потери шагов открытого цикла шагового двигателя, и в то же время, он может значительно улучшить высокоскоростную производительность двигателя и уменьшить двигатель
Степень тепловыделения и уменьшения вибрации двигателя, тем самым улучшая скорость обработки и точность машины и уменьшая машину
Потребление энергии. Кроме того, когда двигатель постоянно перегружен, драйвер Выводит сигнал тревоги, который совместим с сервоприводом переменного тока
Такая же надежность системы. Конечно, размеры установки двигателя полностью совместимы с традиционными шаговыми двигателями серии 86.
Интегрированная схема шагового привода чрезвычайно проста в обновлении, и стоимость составляет всего 50% от традиционной сервосистемы переменного тока.

Спецификация:

Модель: 86CME120-BZ
Ток: 6А
Удерживающий крутящий момент: 12н. М
Угол шага: 1,8 °
Способ подключения: A + (черный), A-(зеленый), B + (красный), B-(синий)
Диаметр вала: 14 мм/0,55 дюйма
Вес: Approx.5400g/160,47 oz

Особенности:

CL86H:

 Принять новая 32-битная управления двигателем специальный чип DSP;
С функцией тестирования трапециевидной волны;
 Ток может быть установлен произвольно (в пределах 0 --- 8A);
Шаговые двигатели с замкнутым циклом серии 86
Opоптопара изоляция дифференциальный сигнал вход;
Частота импульсного отклика может достигать до 200 кГц;
Настраиваемая Настройка деления (в пределах 200 ~ 51200);
Защита от перегрузки по току, перенапряжения и отслеживания ошибок;

86CME120-BZ:

1. 2 Фаза замкнутый контур шаговый NEMA72 Размер рамки.
2 .. 6А фазный ток, 12N.M
3. Alta precisión, bajo calor del motor, bajo nivel de ruido.
4 puede ser conducido by.CL86 CL86H драйвер
5. Подходит для различных средств автоматизации, таких как гравировальный станок, маркировочный станок, режущий станок, станок с ЧПУ и т. д.

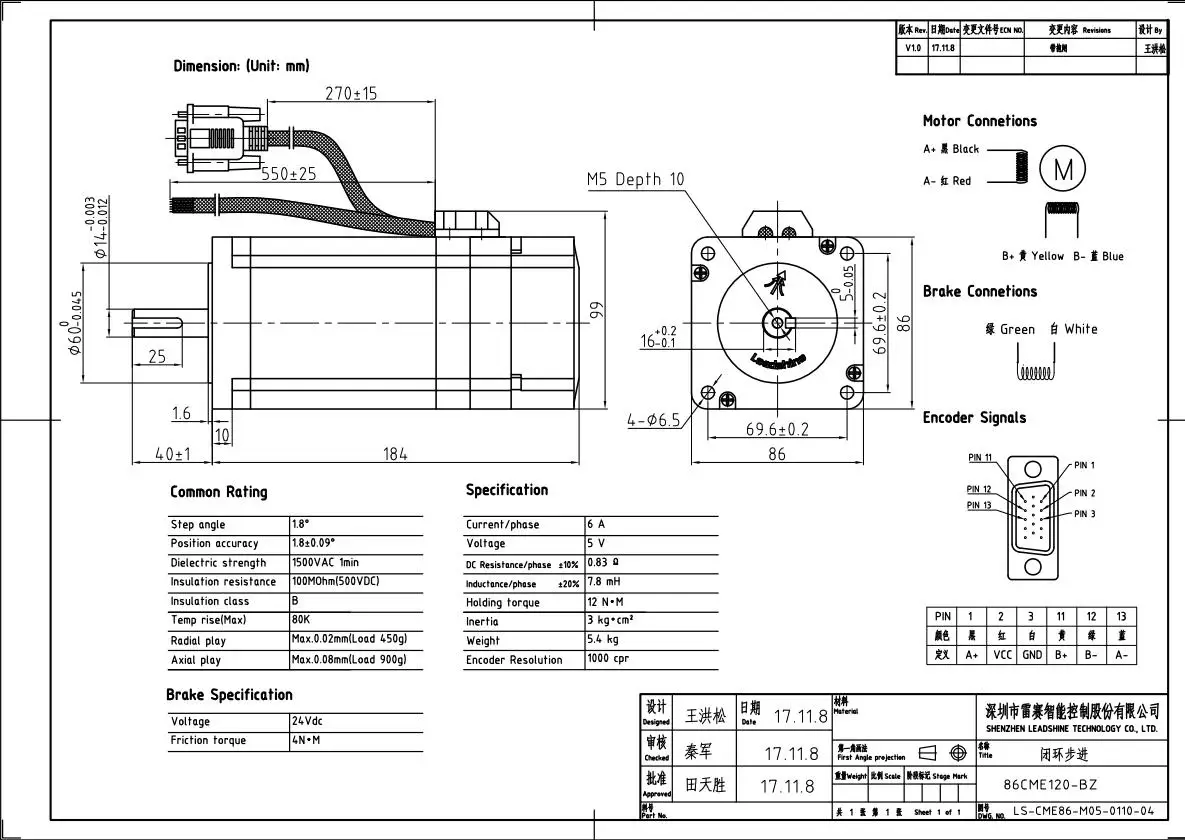

Определение и метод подключения продукта:

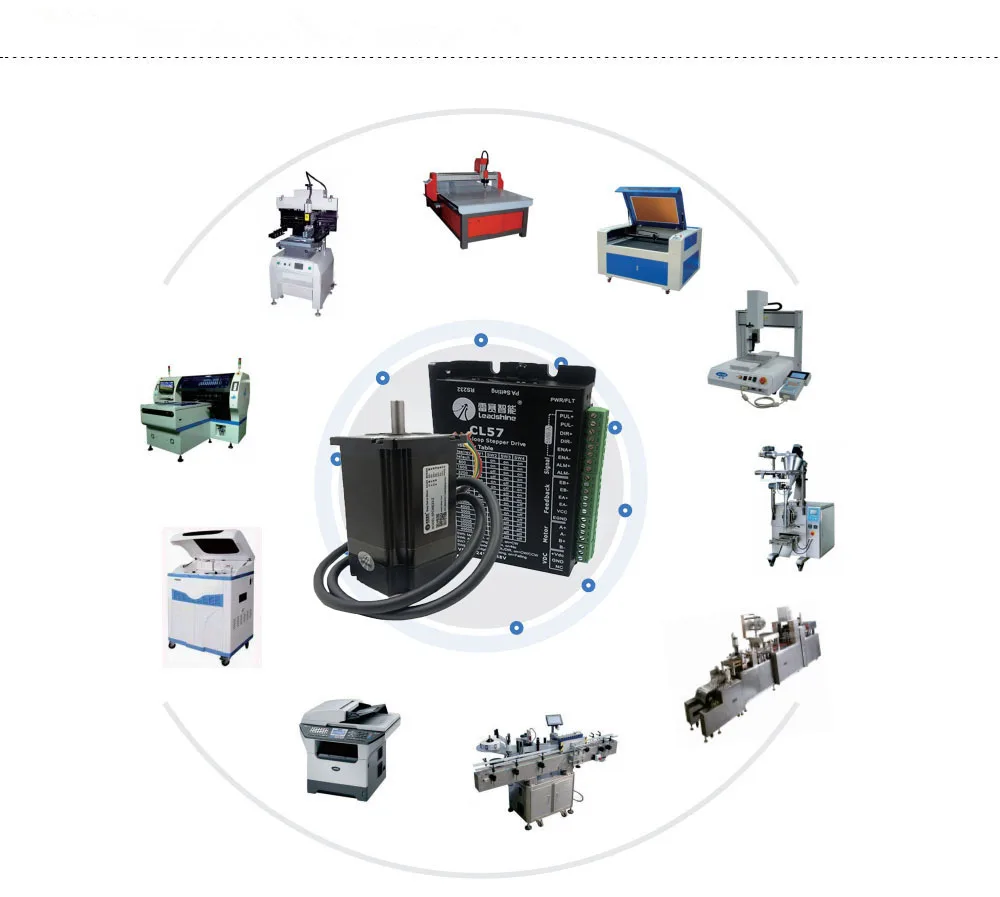

Область применения:
