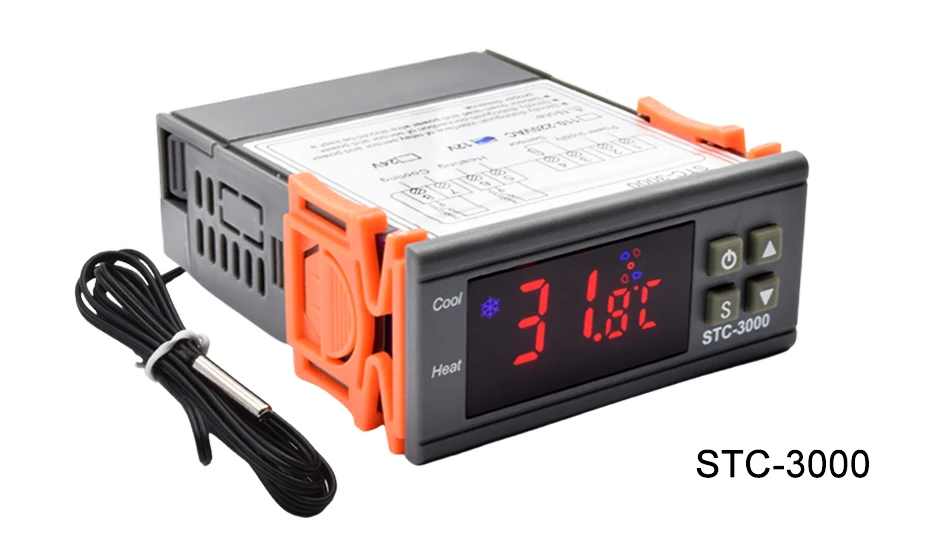

YIDI STC-3000 светодиодный цифровой Микрокомпьютер регулятор температуры, ℃/Display дисплей преобразования термостат AC220V DC12V 24V отопление охлаждения терморегулятор для водонагревателя/вентилятора/морозильной камеры

Особенности:
1. Переключение между режимами нагрева и охлаждения
2. Контроль температуры путем установки значения температуры или значения разницы температуры
3. Функция калибровки температуры
4. Предохранение от задержки выхода холодильного контроля
5. Сигнал тревоги, когда температура превышает предел или ошибка датчика
6. Функция памяти: настройки могут быть сохранены при выключении питания

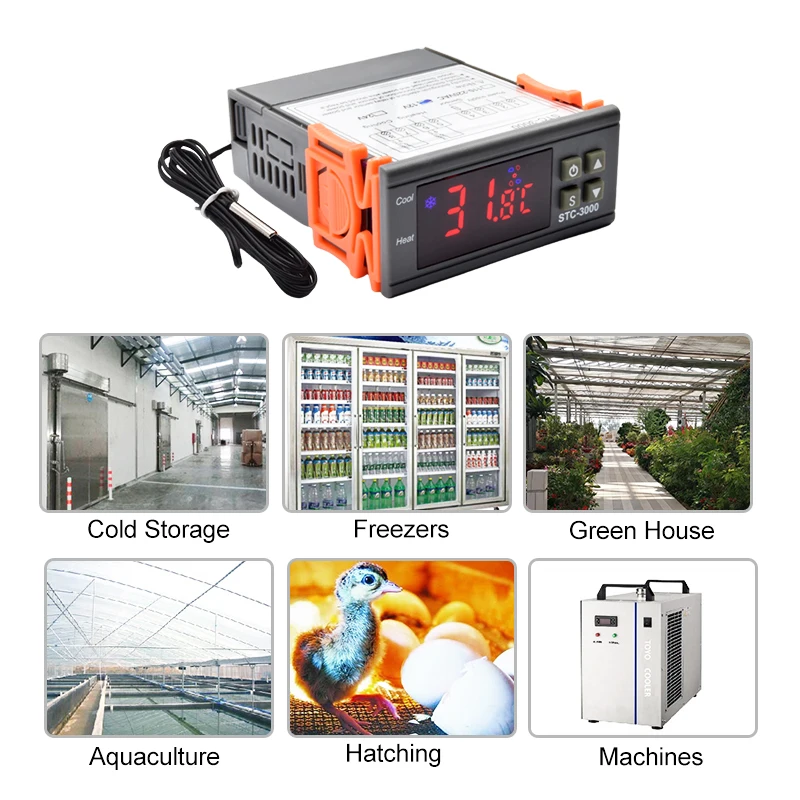

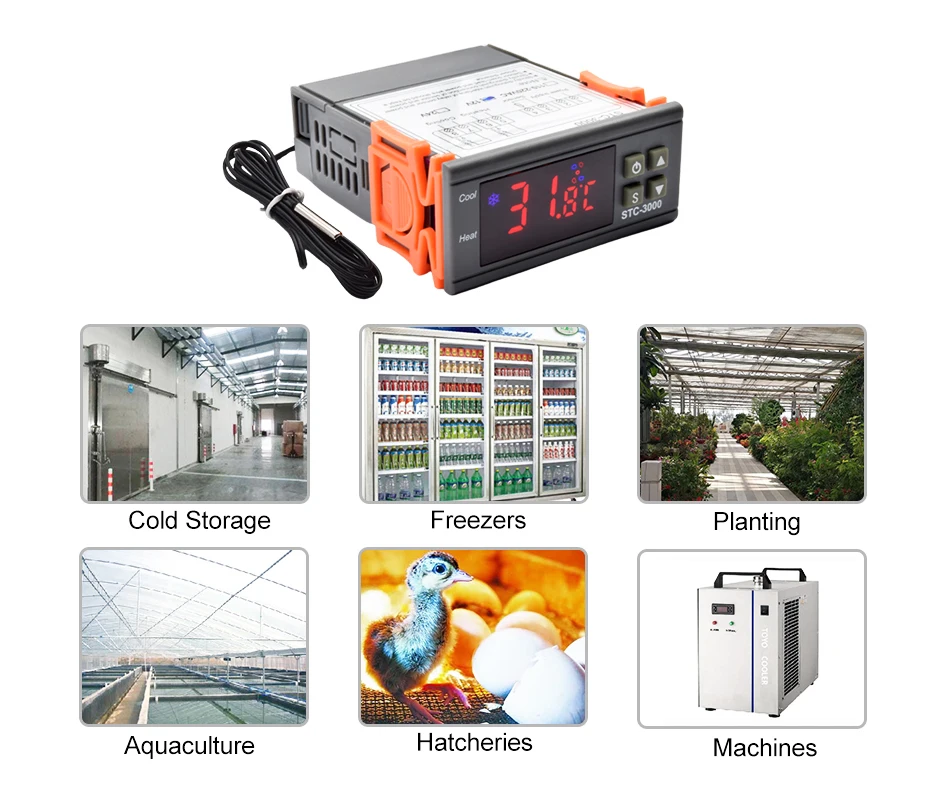

7. Широкое применение: Бытовая морозильная камера, водонагреватель, вентиляторы, холодильник, промышленный охладитель, пароварка, промышленное оборудование и другие приложения контроля температуры

Параметры:
Номер товара: STC-3000
Дисплей: ℃/℉
Режимы: нагрев и охлаждение
Температура Диапазон измерения: от-50 ℃ ~ 99 ℃ (погрешность ± 0,5 ℃)
Точность: ± 0,1 ℃ (-50 ℃ ~ 70 ℃)
Разрешение: 0,1 ℃
Рабочая температура: 0 ℃ ~ 60 ℃
Относительная влажность: 20 ~ 85% (без конденсации)
Задержка срабатывания датчика: 1 минута
Источник питания: AC 110V ~ 220V / DC12V/ DC24V
Потребляемая мощность: < 3 Вт
Выходное реле: 2 реле: охлаждение и нагрев, оба 10А/220В переменного тока
Датчик зонда NTC: 100 см
Функция задержки запуска и калибровки температуры: Да

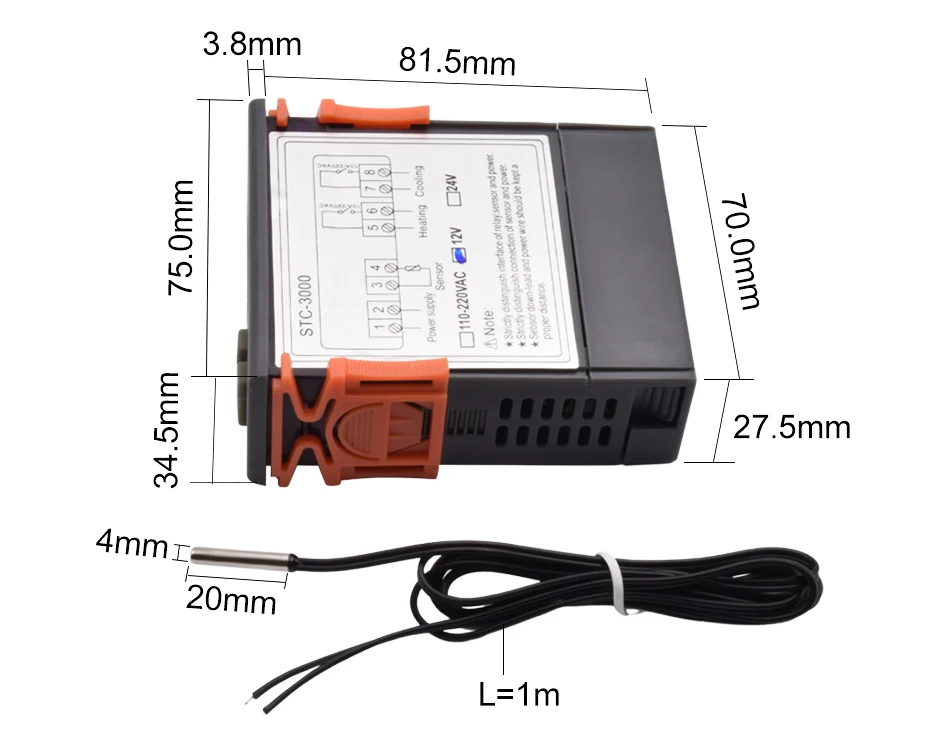

Размер монтажного отверстия: 71x29мм

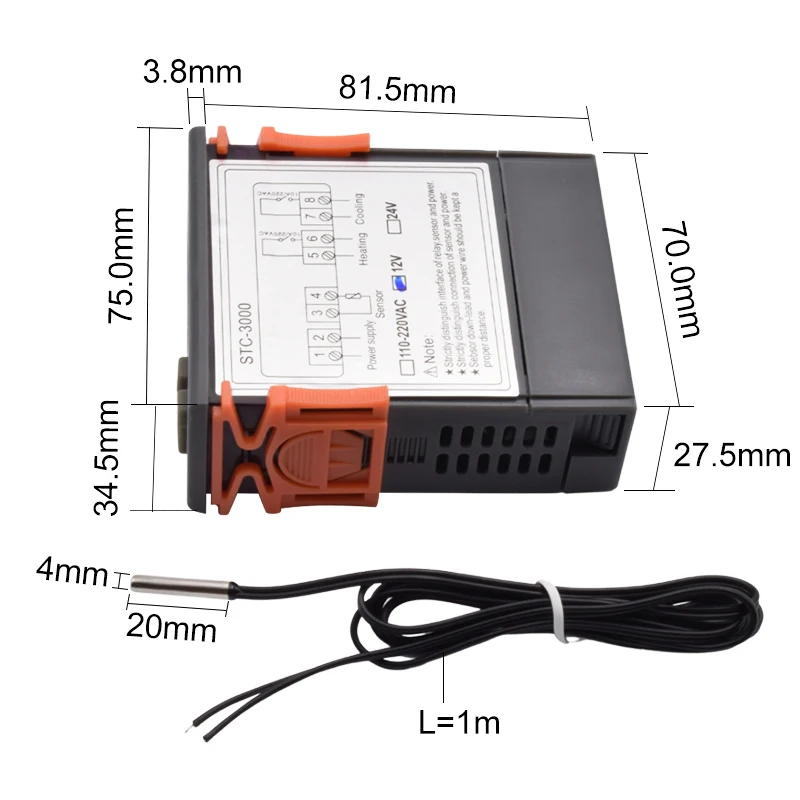

Размеры: 75x34,5x85 мм

Инструкция по меню

Код

Функция

Набор диапазона

По умолчанию

F1

Установленное значение температуры

-50 ℃ ~ 99,9 ℃

10,0 ℃

F2

Установить значение разницы температуры

0,3 ℃ ~ 10,0 ℃

0,5 ℃

F3

Время задержки компрессора

1 ~ 10 минут

3 минуты

F4

Значение калибровки температуры

-10,0 ℃ ~ 10,0 ℃

0 ℃

F5

℃/℉ Преобразования

℃/℉

0/1

Упаковочный лист:
1x контроллер температуры + 1x датчик зонда NTC + 1x Руководство пользователя

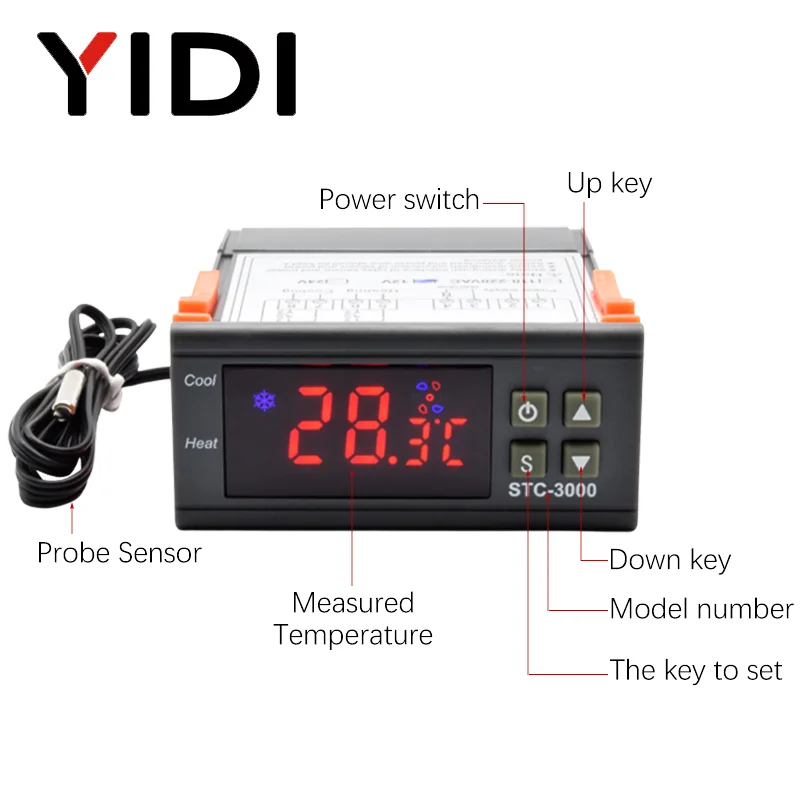

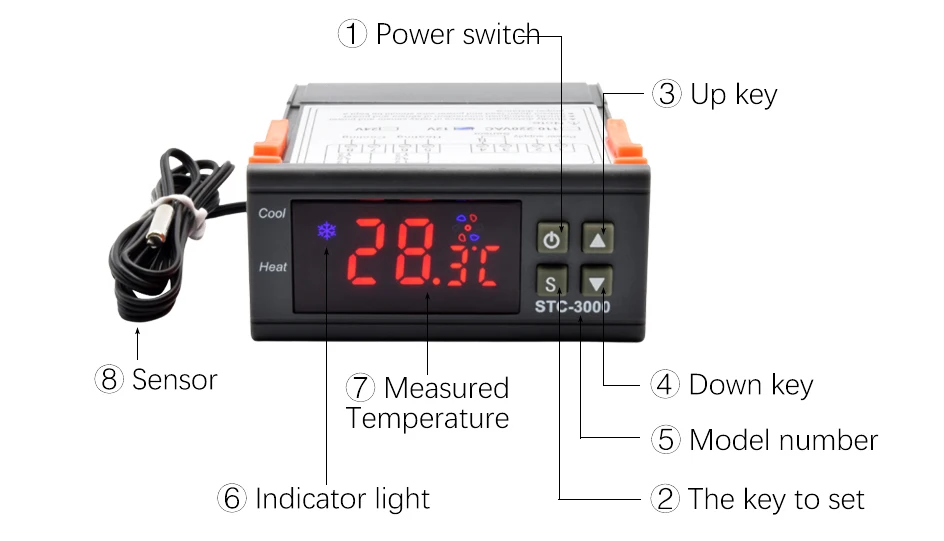

Панель иллюстрации
① Выключатель питания ② клавиша настройки ③ клавиша вверх ④ клавиша вниз
⑥ Индикатор светильник ⑦ световой индикатор измерения Температура ⑧ NTC датчик Сенсор


Индикатор-светильник

Световой светильник

Функция

Крутой световой светильник

ВКЛ: запуск/выключение холодильного оборудования: остановка охлаждения/Вспышка: задержка компрессора

Светильник с тепловым индикатором

ВКЛ.: запуск/выключение нагрева: остановка нагрева

Светодиодный светильник

On: статус настройки параметров

Инструкция по эксплуатации ключа
1. Параметры просмотра:
Когда контроллер работает нормально, нажмите и отпустите кнопку «▲» один раз, Отобразите Значение набора температуры, нажмите и немедленно отпустите кнопку «▼» один раз, чтобы отобразить значение разности температур, 2 секунды, вернитесь в нормальное состояние отображения температуры

2. Установите параметр:
Когда контроллер работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модифицированных параметров. Светильник индикатора включен, и цифровая трубка отображает код «F1» первого пункта меню.
Нажмите «▲» или «▼», чтобы настроить вверх или вниз пункт меню и отобразить код меню. Нажмите «S», чтобы отобразить значение параметра текущего меню.
Удерживайте кнопку «S» и нажмите и удерживайте «▲» или «▼», чтобы отрегулировать вверх или вниз, а также отобразится значение параметра текущего меню. Удерживая кнопки «S» и «▲», клавиша «▼» может быстро вверх или вниз и отобразить настройки параметров текущего меню.
После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры.
При отсутствии операции ключа в течение 0 секунд модификация параметра не будет сохранена и возвращена в нормальное состояние отображения.
«Er» отображается, если происходит ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды.

3. Данные системы ремонта:
Когда устройство включено, сначала проверьте, является ли параметр нормальным. Если проверка неверна, она отобразит «ER». Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.

Инструкция по эксплуатации
При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «(I)» для 3s, чтобы выключить контроллер; Под контроллером «off», нажмите и удерживайте» (I)"Ключ для 1s может включить контроллер.
При нормальном рабочем состоянии контроллера экран отображает текущее значение измерения температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.
Контроллер запускает Холодильный шкаф с прохладным индикатор светильник по в тех случаях, когда измерение температуры значение; При заказе на сумму> = значение температуры + разница значений, и холодильное реле подключен; В том случае, если «cool» индикатор светильник не начнет мигать, это указывает на то, что холодильное оборудование находится в состоянии защиты от задержки компрессора; При измерении значений температуры Значение набора температуры, Холодный светильник индикатора и реле охлаждения отключаются.
Системы начинает нагреваться в тех случаях, когда измерение температуры значение <= значение температуры-разница значений, и "тепло" индикатор светильник, теплового реле подключается; когда измерения температуры при заказе на сумму> = температуры заданных значений "тепло" индикатор светильник выключен и теплового реле отключается.
Описание ошибки/тревоги
Сигнализация, когда ошибка датчика: контроллер Активирует режим сигнализации об ошибке датчика, когда датчик открывает цепь или короткое замыкание, весь тернирующий статус закрыт звуковыми сигналами, а трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить звук сигнала тревоги, чтобы отобразить нормальную температуру, когда ошибка и ошибка будут устранены.
Будильник, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию сигнализации об ошибках, когда измерительная температура превышает Диапазон измерения температуры, весь статус бега закрыт buzzeralarms, И трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, Система снова отображает нормальный режим работы, когда температура восстанавливает нормальный диапазон измерений.

Правила безопасности
Опасность:

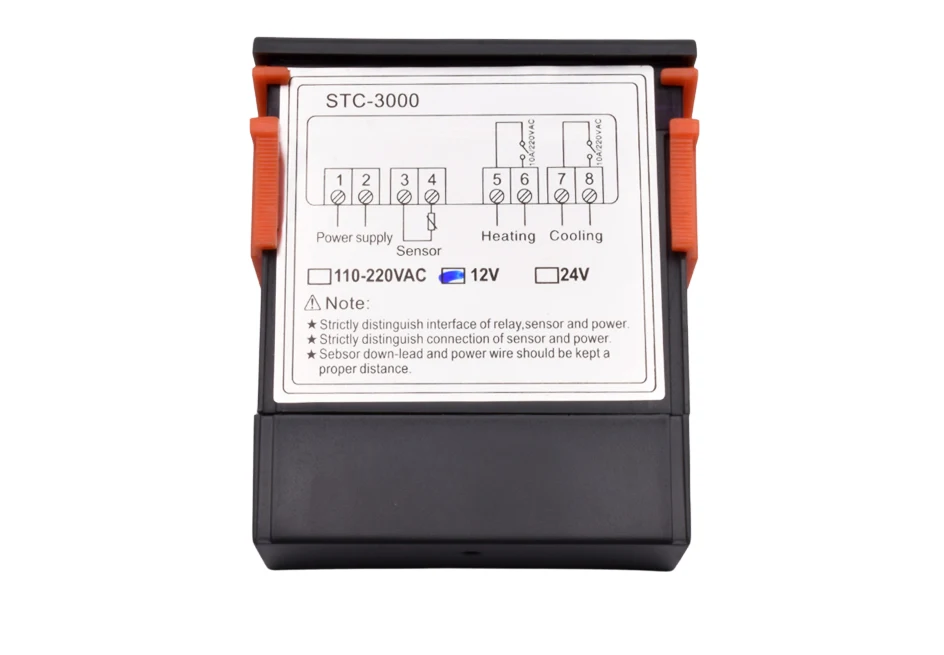

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильные соединения или перегрузку реле.
2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

Предупреждение:
Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или
Сильная коррозия.

Примечание:
1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.
2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

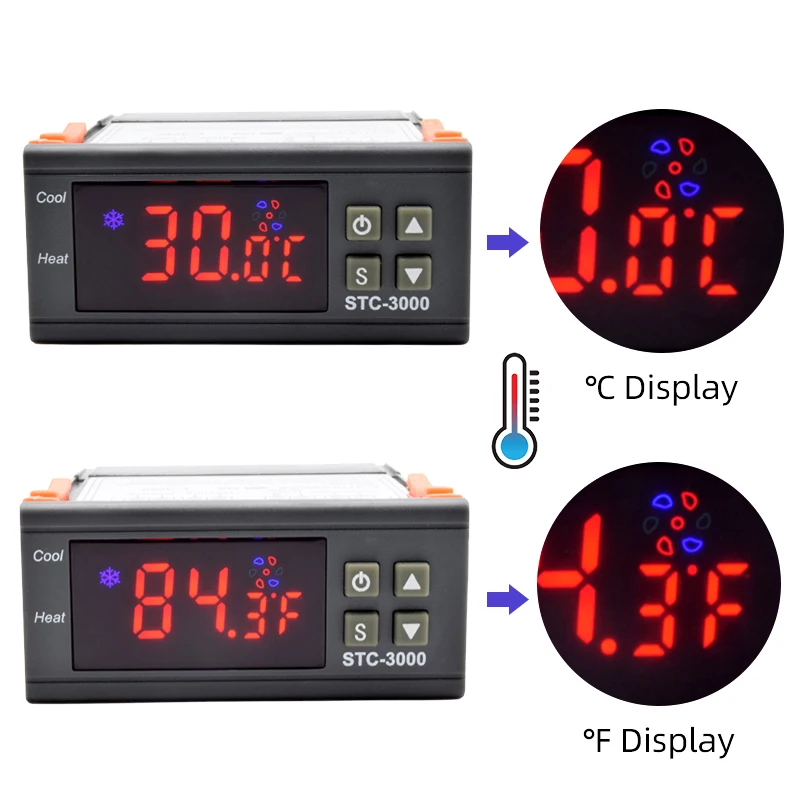

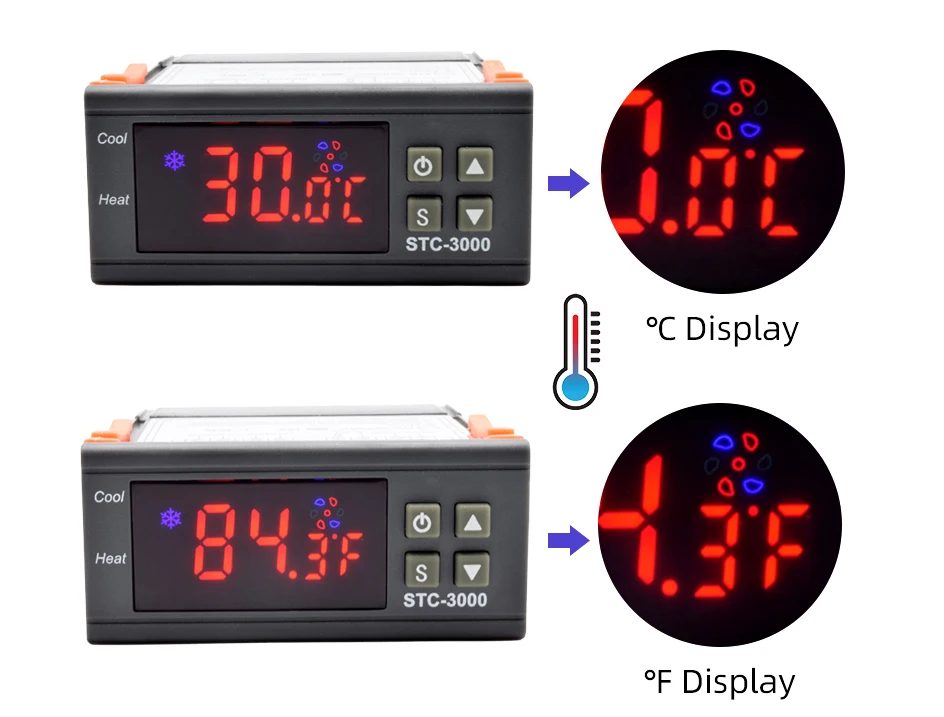

℃/℉ Преобразования

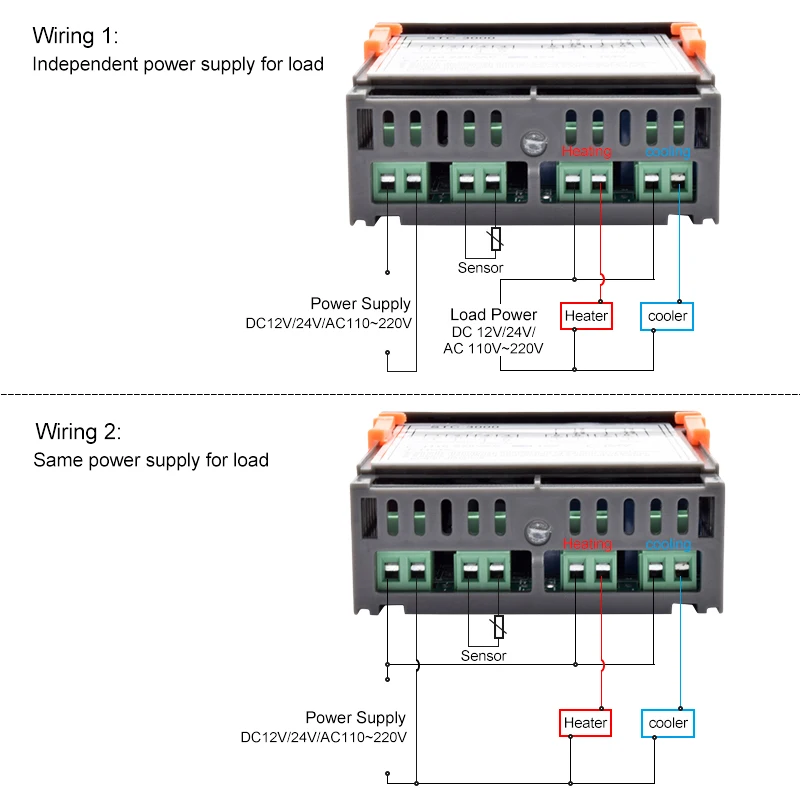

Способы подключения

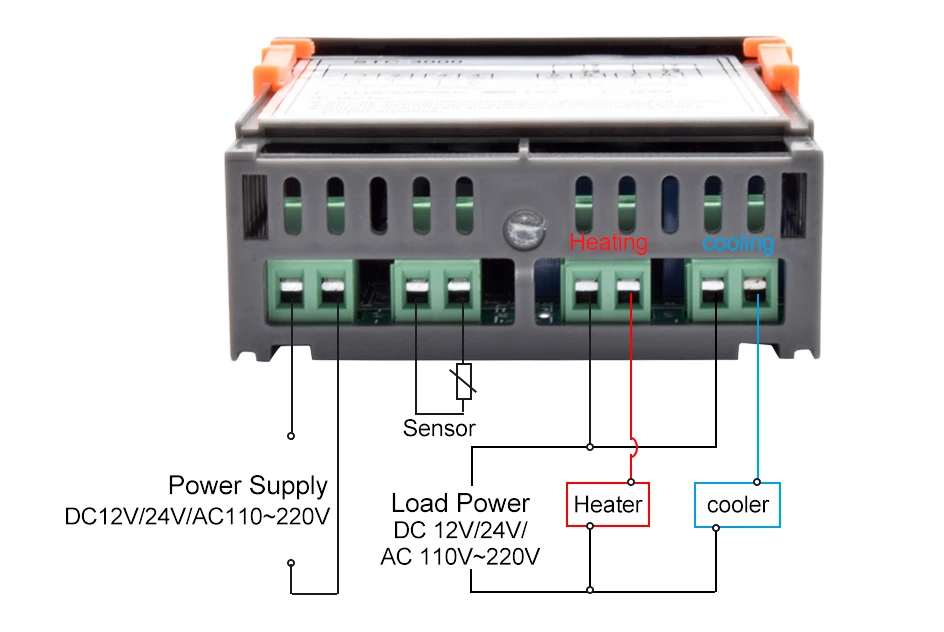

Независимый источник питания для нагрузки

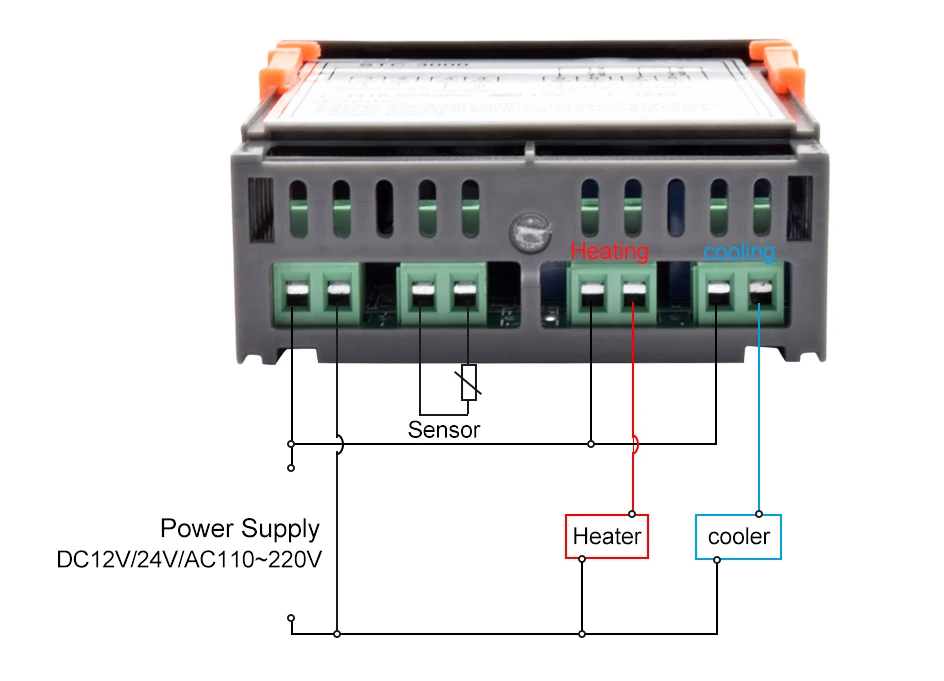

Такой же источник питания для нагрузки
