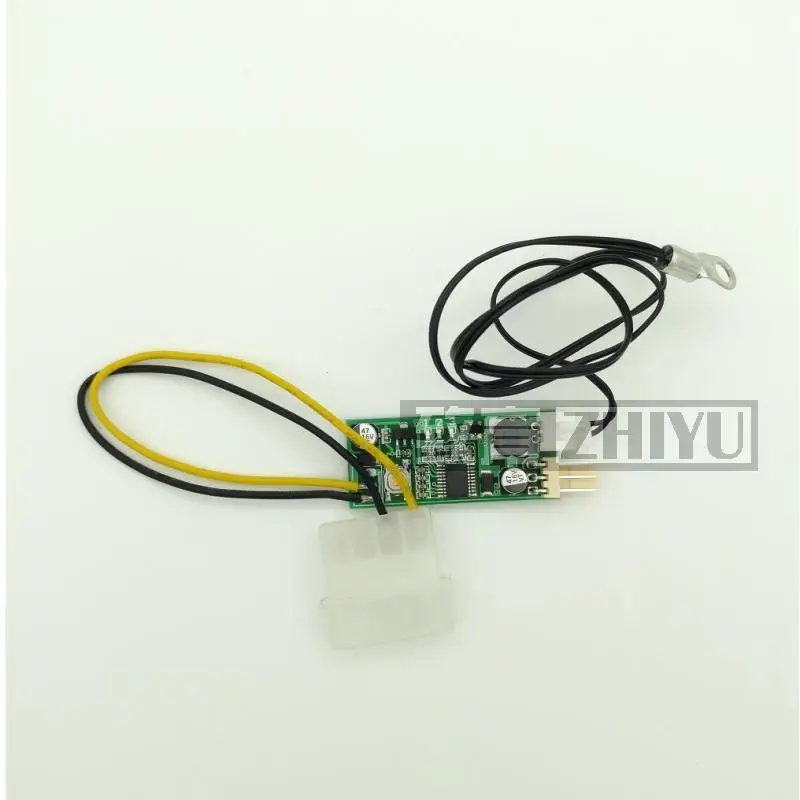

Тип 1: красная и черная Входная линия + кольцевой зонд 40 см. Type2: 3-жильный штепсельная вилка входного сигнала + Xiaohei зонд Высота каблука 10 см. Тип 3: большой вход 4p + маленький черный зонд 10 см. Тип 4: большой вход 4p + кольцевой зонд 40 см.

Type5:3-Отсоединяемый провод вход (без датчика).

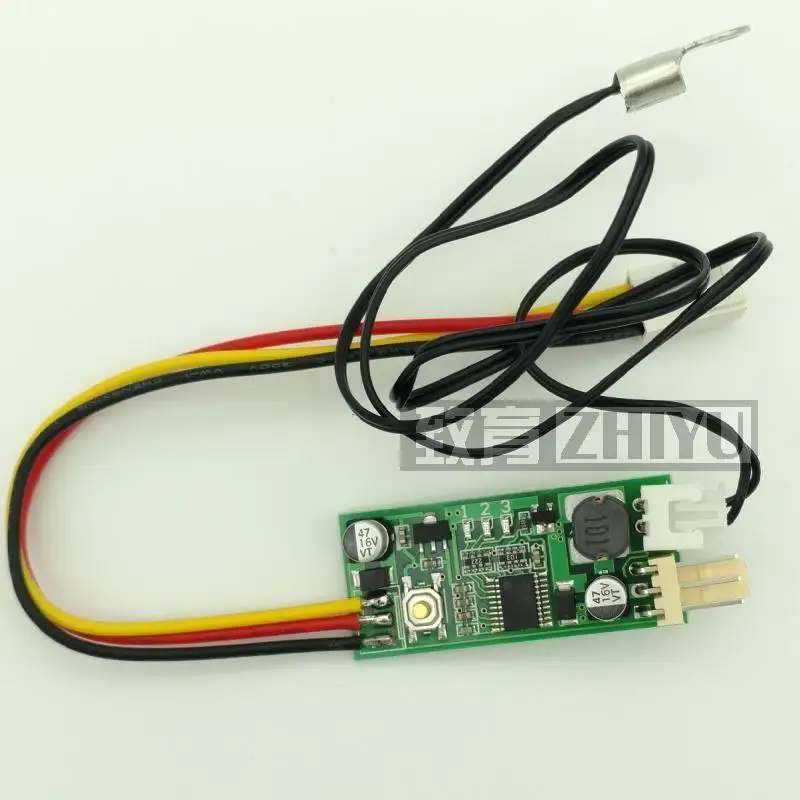

Type6: 3-жильный штепсельная вилка входного сигнала + кольцо зонд 40 см.

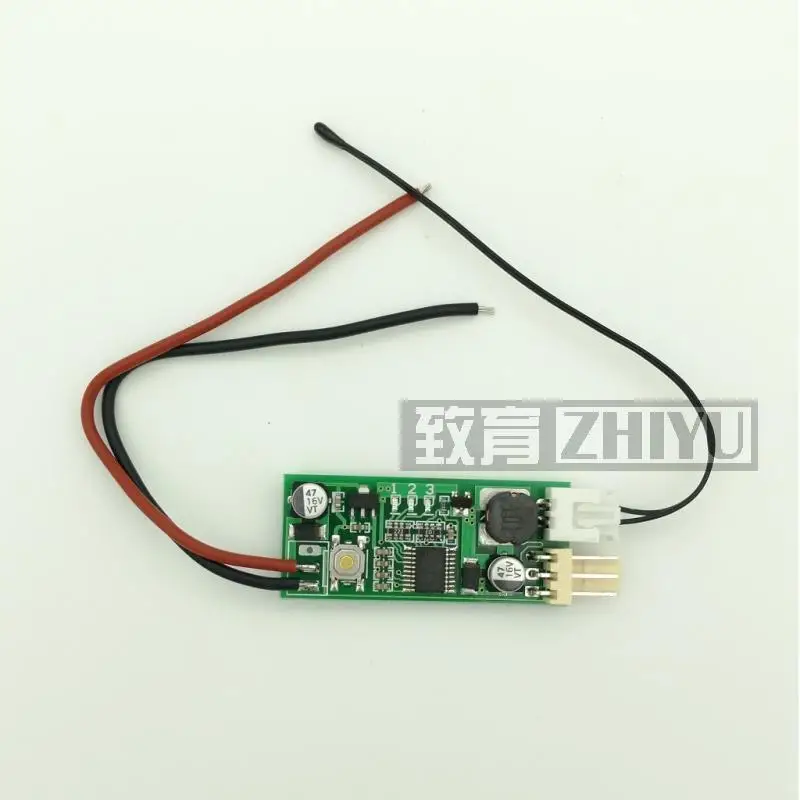

Тип 7: красная и черная Входная линия + маленький черный зонд 10 см.

Тип 8: большой 4p вход (без зонда). Тип 9: красная и черная Входная линия (без зонда)

Описание классификации:

1. Входная линия: красный и черный кабель питания только welding12VPositive и отрицательный шнур питания, для общего использования. Трехпроводный разъем оснащен a2510-3PPlug, он используется для определения скорости трех проводных вентиляционных портов на некоторых материнских платах, интерфейс large4PThe удобен для получения питания от блока питания шасси.

2. Температурный Зонд: маленькая черная головка с короткой головкой, низкая теплоемкость, подходит для тестирования узкого пространства и температуры воздуха, ответ относительно быстрый. Кольцевой зонд помещается в металлическую головку кольца, диаметр кольца 4,2 мм, подходит для установки на поверхности радиатора или других нагревательных объектов с помощью винтов.

Демонстрационная видео ссылка (пожалуйста, скопируйте ссылку в браузер): http://v.youku.com/v_show/id_XMzEzMTcxMzAyOA==.html

Индекс:

Рабочее напряжение: DC12V доступно at9-14VWork в пределах

Интерфейс вентилятора: 2510-3P Изогнутый Рот (игла разделительная 2,54 мм)

Вентилятор ток: 0,8 Awithin

Защита: входная защита обратного хода обратите внимание, что нет защиты от перегрузки на выходе! Обратите внимание, что выход не должен быть коротким или перегружен

Диапазон выхода привода: 5% -100 некоторые вентиляторы могут не работать на низком выходе, пожалуйста, отрегулируйте положение, в котором вентилятор может быть запущен

Рабочая температура:-20 ℃ до 60 ℃

Параметры температурного зонда: NTC 50K B = 3950

Сопротивление температуры зонда: черная головка 120 ℃, кольцо probe110 ℃

Размер платы: 43 мм * 18 мм * 9 мм (нет расширенного интерфейса), интерфейс вентилятора extended8mm

Установите Заводское значение параметра по умолчанию: низкая скорость 20%, температура ускорения 30 ℃, ширина ускорения 5 ℃, нон-стоп выход. При этом температурном режиме удерживайте тепловой зонд в ладони, и он ускорится через некоторое время, зонд зажат в armpit2он будет полной скоростью в течение нескольких минут.

Контроллер предназначен для сочетания ручного управления и автоматического режима контроля температуры:

1. Это только руководство, когда датчик температуры не установлен: один щелчок/двойной щелчок (не дважды нажмите слишком быстро) кнопка вверх/вниз. Продолжать работать после того, как происходит изменение температуры в gear20Second, зубчатое колесо автоматически сохраняются, 20Seconds2The сигнальный светильник будет часто мигать, указывая (на данный момент Контроль температуры недопустим), когда вспышка останавливается, это означает, что передача была сохранена. Он не может продолжать увеличиваться/когда положение не может быть опущено далее, 3 / 1 номер. 1 индикатор будет на все время.

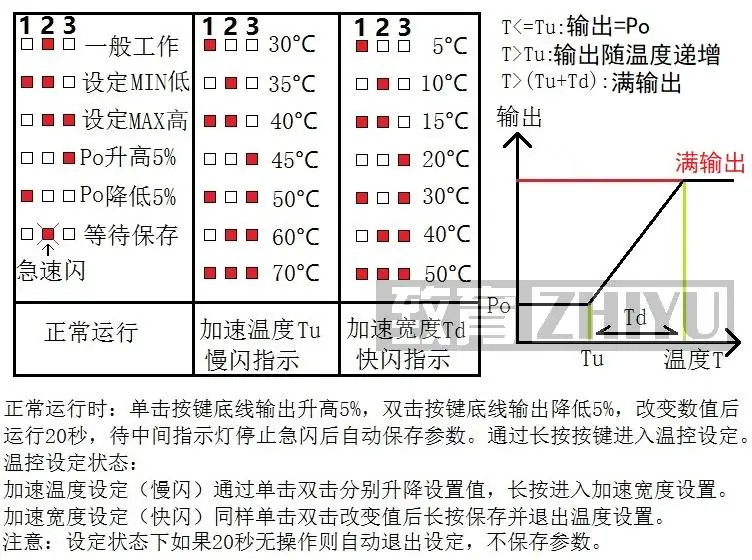

2. После установки температурного зонда скорость ручного регулирования скорости составляет начальную низкую скорость (базовая скорость), когда температура превышает температуру ускорения, скорость вентилятора ускоряется плавно с увеличением температуры, когда температура достигает или превышает сумму ускорения температуры и ускорения Ширина (это полная температура) время, полная скорость вентилятора. Параметры температуры ускорения и ширины ускорения показаны на следующей диаграмме настроек, на рисунке 1 2 3 номер указывает, что светильник индикатора на плате включен (красный) внешний (белый) статус отображается в бинарном порядке:

3. Настройка стратегии отключения вентилятора:

Во-первых, Выключите питание и удалите вентилятор, нажмите и удерживайте кнопку set для включения контроллера, удерживайте кнопку settings, нажмите ed и удерживайте (about3second), отпустите кнопку до тех пор, пока три светильник s не станет двойным миганием одновременно, световой светильник превращается в одиночный светильник с двойным миганием, он представляет собой Состояние настройки режима входа. Контроллер разделен на три режима работы, соответствует 1, 2, 3 Двойная Вспышка No.1 светильник индикатора, переключатель нажатием кнопки, после настройки, нажмите кнопку, чтобы сохранить и выйти из режима настройки и автоматически вернуться в нормальное рабочее состояние. Три режима работы:

1. Безостановочный выход.

2. Ниже температура ускорения 2. Выключите выход по Цельсию.

3. Ниже температуры ускорения 5 выключите выход по Цельсию.

Советы по использованию:

1. Так как большинство вентиляторов могут работать с низким выходом, их нельзя запускать, поэтому при установке минимальной скорости контроля температуры сначала следует отрегулировать до самого низкого уровня и остановить Вентилятор вручную, увеличивайте шаг за шагом до тех пор, пока вентилятор не запустится нормально, не ниже, чем это положение после фактической настройки, в противном случае вентилятор может не запускаться на низком уровне Скорость.
