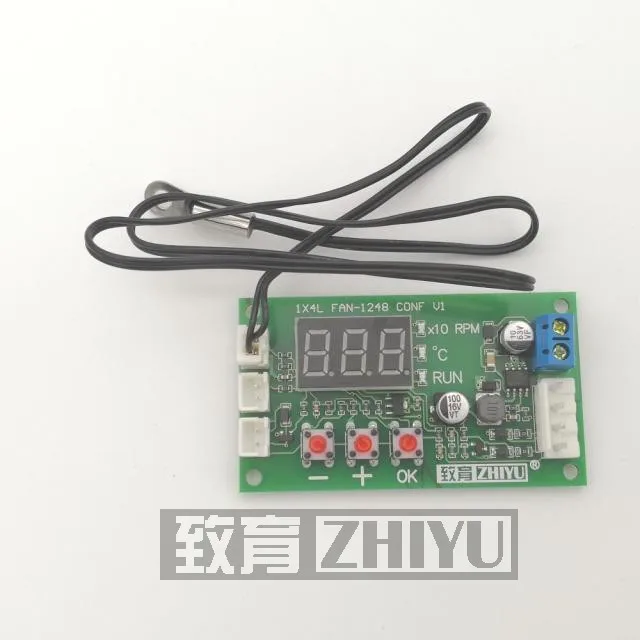

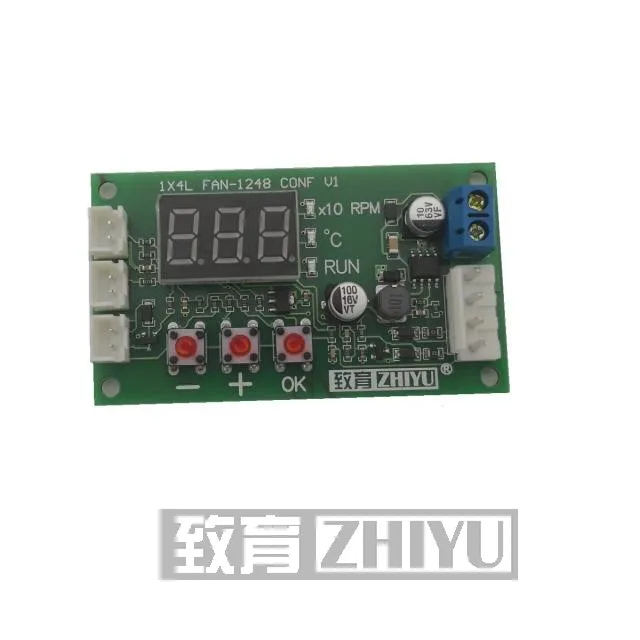

Цифровой дисплей 12-48 В четырехпроводной PWM-вентилятор регулятор температуры

Цифровой дисплей 12-48 В четырехпроводной PWM-вентилятор регулятор температуры

Обратите внимание, что это в основном предназначено для промышленных вентиляторов. Интерфейс не такой, как обычный чехол, для прямого отключения вентилятора поддерживает только вентиляторы с функцией отключения сигнала (вентилятор останавливается после регулирования скорости заземлен) если другие вентиляторы должны быть отключены, их можно отрезать только внешним реле!

С помощью указателей управления 10V четвертый контроллер температуры linePWMFan, поддержка commonEBMFour проводного вентилятора, поддержка обычного высокого напряжения, четыре провода управления (10 В PWMsignal); поддержка низкотемпературного выключения вентилятора (PWMTurn off или расширение реле для выключения питания вентилятора); Широкий operationDC11-55V напряжения; Поддержка 2.5KHZand20KHZFrequency; Поддержка анти-синхронизации вентилятора.

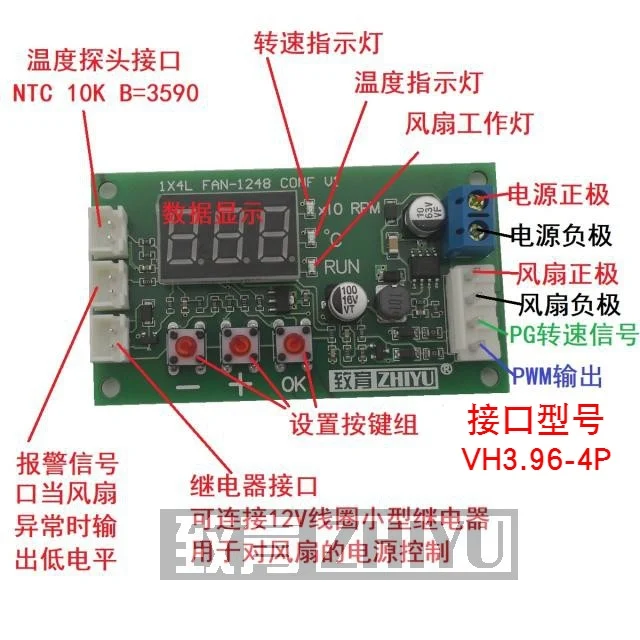

Основные параметры: Напряжение питания: DC11-55V (рабочее напряжение цепи) Рабочий ток:<0.1A ток вентилятора:<5A (несущая способность бортового разъема, если вам нужно контролировать более высокую мощность, просто ходить по линии электропередачи в одиночку) PWMRange:5-100perhaps0 (% положительных и negative0.3 %) PWMfrequency:20KHzperhaps2.5KHz (± 2%) PWMSignal Амплитуда: 10,5 V (без нагрузки) Температура Диапазон измерения:-9,9-99,9 ℃ Температура погрешность измерений: 0-50 ℃The погрешность составляет менее than1.2 ℃, Другое диапазон погрешности в меньшей степени than2 ℃ размер печатной платы: 70*40*14 (длина, ширина и высота мм) Размер отверстия для позиционирования 64*34 мм диаметр 3 мм расположение интерфейса показано на рисунке ниже:Описание интерфейса: интерфейс питания (синий винтовой терминал): основной входной интерфейс питания, источник питания для панели управления и вентилятора. Интерфейс вентилятора (whiteVH3.96-4PSocket): выходной порт вентилятора, пожалуйста, обратитесь к картинке для линейной последовательности. Интерфейс температурного зонда: parameter10K B = 3950. Порт сигнала тревоги (работа): выход высокого уровня во время нормальной работы, выход низкого уровня, когда вентилятор является ненормальным. Интерфейс реле (реле): интерфейс расширения, привод a9vperhaps12vреле, может использоваться для управления шнуром питания вентилятора, когда управление вентилятором останавливается, реле отключено.

Описание ключа: кнопка «+»-«-»: отображение переключателя в бегущем состоянии, увеличение или уменьшение значения во время настройки параметров (Длительное нажатие для непрерывного увеличения или уменьшения). «ОК» кнопки имеют три функции: 1. В бегущем состоянии нажмите, чтобы войти в внутреннюю настройку выходного сигнала, то есть Настройка ручного регулирования скорости, Range5-100(%), короткое нажатие сохранить снова и выйти. 2. В бегущем состоянии нажмите, чтобы ввести настройки температурных параметров, пройдите после ввода «+» «-», нажмите клавишу для изменения параметров, короткое нажатие «ОК» нажмите клавишу, чтобы переключить элементы настройки, установите в свою очередь (* номер представителя) температуру ускорения «L **», полную скорость Температура «H **», температура закрытия «C **», короткое нажатие снова «ок» нажмите, чтобы сохранить и выйти из настроек. 3.In режим отключения питания, удерживайте кнопку «ОК», введите настройки функции, выберите «+»-«модификацию ключа, короткое нажатие «ОК», нажмите клавишу, чтобы переключить элементы настройки, установите 20/2 частоты turnPWMoutput. 5 кГц «F20/F2.5», PWMOutput направление положительное/обратное «P 1/P-1», короткое нажатие снова «ок» нажмите, чтобы сохранить и выйти.

Подробное описание температурных параметров: Температура ускорения «L **»: диапазон (5-94), когда температура повышается и превышает эту температуру, выход PWMThe начинает увеличиваться по мере увеличения температуры. Температура полной скорости «H **»: диапазон (10-99), когда температура поднимается или превышает эту температуру, pwmalhole output100 %, вентилятор работает на полной скорости. Температура закрытия «C **»: диапазон (0-92) низкая температура выключения, когда это значение установлено> 0 раз, низкая температура выключения включен, ниже этой температуры, выключите выход (PWMThe сигнал и Расширенный релейный выход закрыт одновременно), в выключенном состоянии, когда температура поднимается выше температуры ускорения, вентилятор перезапускается и изменяет скорость с температурой; если температура выключения установлена до 0, то функция закрытия низкой температуры недействительна, интерфейс вывода расширенного реле PWMAnd всегда выводится.

Будьте осторожны: разница между температурой ускорения и полной температурой скорости не должна быть меньше 5 ℃, разница между температурой закрытия и температурой ускорения не должна быть меньше 2 ℃, если значение изменено, вышеуказанная разница температур будет нарушена, программа автоматически настроит два других параметра.

Описание дисплея: трехзначная трубка nixie: отображение конкретных параметров и значений. Светодиодный «X10 об/мин»: светильник блока скорости этот светильник на цифровой трубке показывает скорость вентилятора это значение скорости делится by10Value после, например, Display256фактическая скорость вентилятора is2560RPM (поворот/минуту). Светодиодный «℃»: лампа с температурным блоком этот светильник на трубке nixie отображает температуру, измеренную датчиком тока. Светодиодный индикатор «RUN»: индикатор работы вентилятора, когда вентилятор работает Он выходит, когда вентилятор выключен, обратите внимание, что это состояние управления, а не фактическое состояние вентилятора, если вентилятор не работает, во время работы (при включении лампы), сигнал тревоги порт выход низкий уровень.
