PRT10A труба предсценический комплект

Нулевая точка желчи preamp-PRT10A Трубка Набор предусилителя

(Передняя Стадия желчного пузыря хетиана МАО)

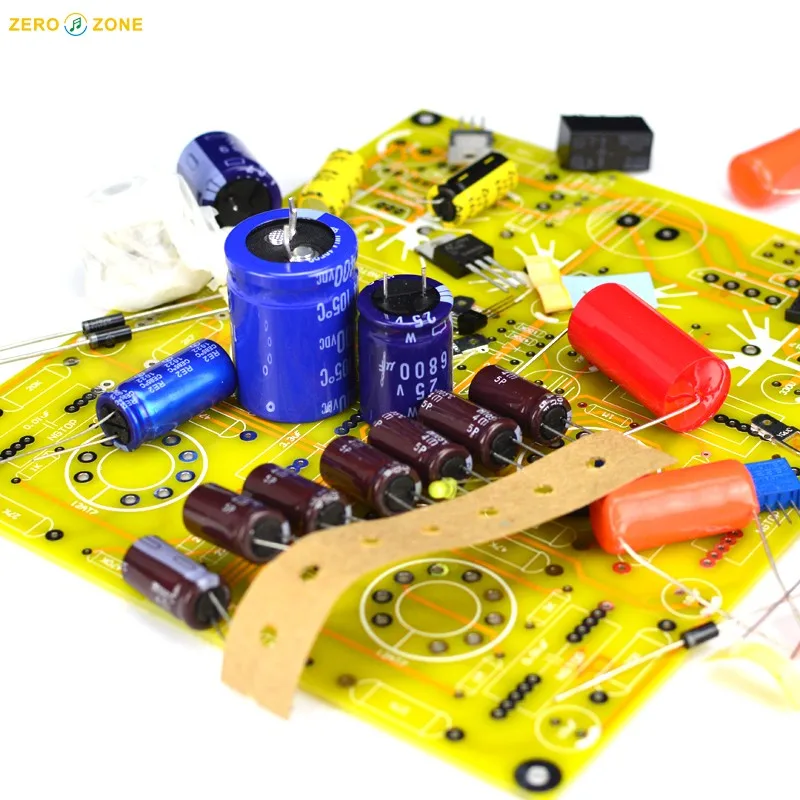

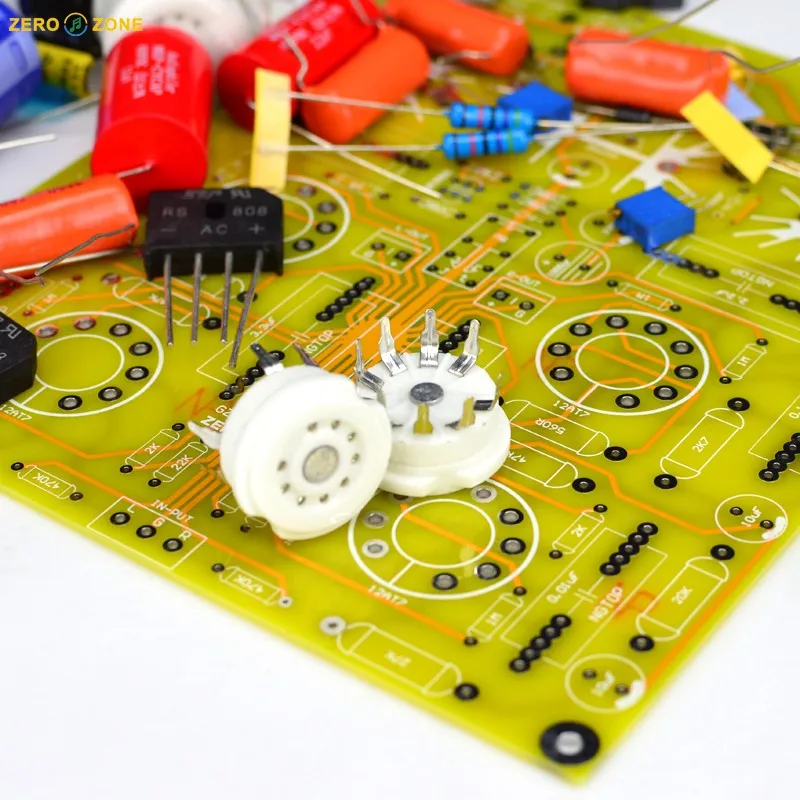

Эта цена является комплектом, требуется, чтобы игроки сваривали и тестировали самостоятельно, цена не включает электронные трубки и трансформаторы

Размер печатной платы: лист класса A FR4 155*177*1,6 мм

Справочный Вес набора: 450 г

Пре-стадия мочевого пузыря PRT10A является эталонной-предстадией желчи от гециана маоши. Можно сказать, что Hetian Maoshi является идеальной версией пузыря Marantz 7 перед стадией. SRPP добавляется к третьему этапу для уменьшения нагрузки на катод.

Передняя Стадия желчи Hetian Maoshi использует двухступенчатое общее катодное усиление, а Выходная Стадия использует метод SRPP, но разница этого метода SRPP в том, что нет катодного сопротивления между катодом верхней трубки и анодом нижней трубки.

В отличие от общего усиления напряжения, третий этап выходного сигнала SRPP не имеет эффекта усиления напряжения.

Он используется только в качестве буферной стадии для уменьшения выходного сопротивления и увеличения выходного тока, но по сравнению с обычным катодным последователем нагрузка на привод может быть сильнее.

Общий Динамический и высокочастотный отклик немного лучше M-7, а его аналитическая мощность и отношение сигнал-шум выше.

Конструкция PRT10A лояльна оригинальным параметрам цепи усилителя, без какой-либо регулировки; Наша обновленная часть больше, чем Блок питания:

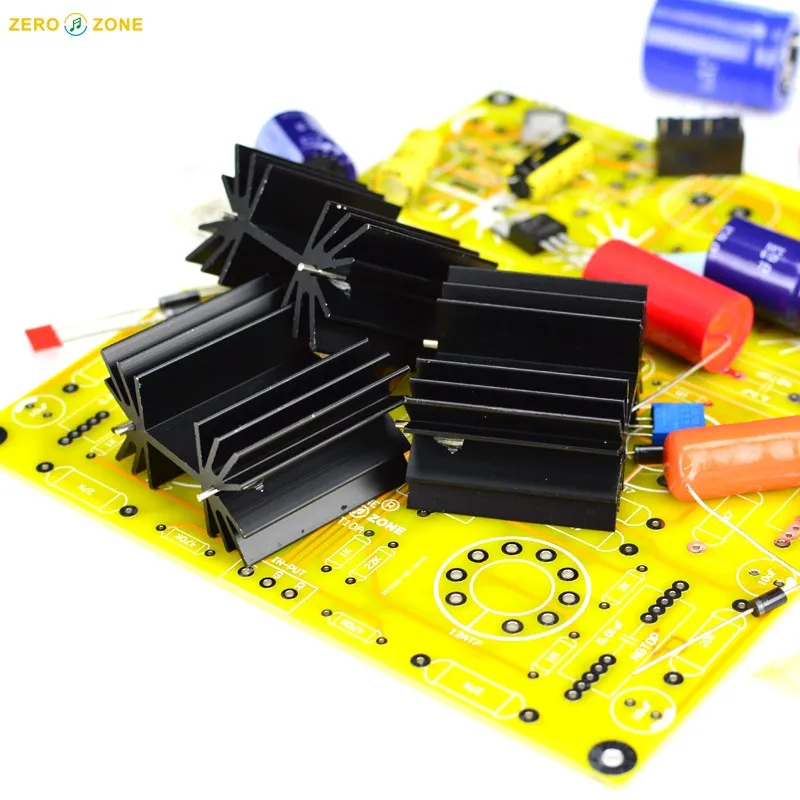

Высоковольтный источник питания использует Регулируемый источник питания, а трубка MOS используется в качестве трубки регулирования напряжения, чтобы сделать его более смелым.

Два комплекта стабилизаторов напряжения с одним входом и двумя выходными нитями подают питание в электронные трубки левого и правого каналов соответственно.

В PRT10A мы добавили 30-секундную задержку для включения выходного компонента, что уменьшило звук «Призрачного визга» предусилителя перед его включением.

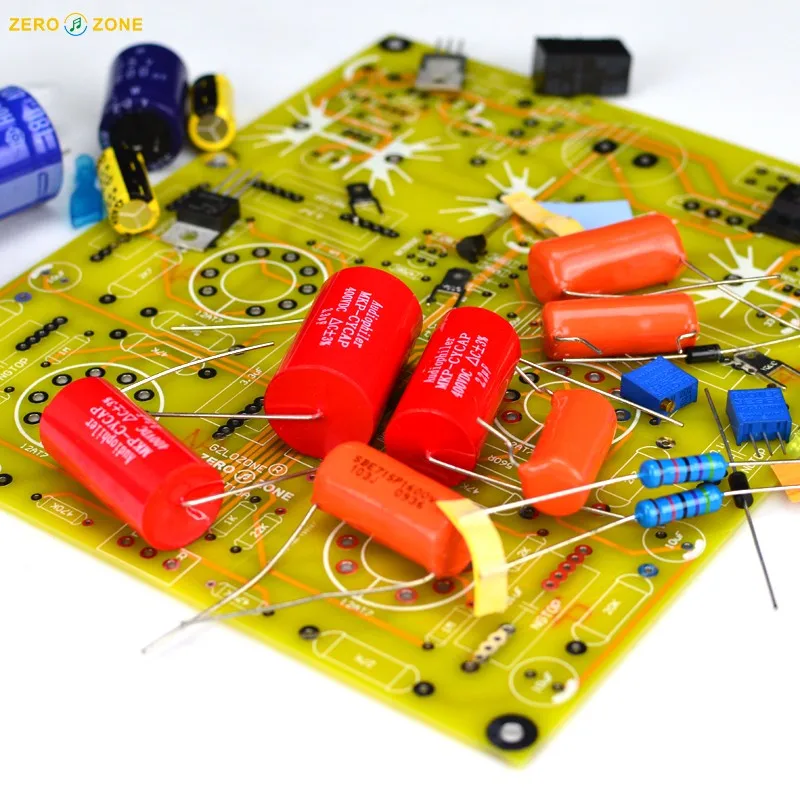

Что касается ингредиентов, то выбираются 1% Металлические пленочные резисторы Тайваня, посеребренные керамические трубчатые держатели, конденсаторы Hitachi, химические конденсаторы и т. д. Трубки Toshiba используются для регулировочных трубок регулятора высокого напряжения. Соединительные конденсаторы, естественно, серии Sibi + MKP, обладают более высокой экономичностью.

Если проигрыватель мельнит машину, требуется только две изменения:

Приоритет-Электронная трубка, рекомендуется использовать импортную электронную трубку

Второй этап-замена соединительного конденсатора на печатной плате этим более высоким брендом (Lei Ge любит использовать MCAP Mondofuku)

Требования к входному напряжению:

220V@0.05A

14V@0.8A

Вышеуказанный ток является минимальным требованием тока.

Для этой версии требуется 4 12AT7 (предпочтительный), а затем 12AU7,

12AX7 не подходит для использования из-за большого увеличения

У нас есть подходящие трансформаторы для продажи
